СИСТЕМА ВПРЫСКА

Диагностика - Предварительные сведения

17

 УСТАНОВЛЕНИЕ ДИАЛОГА МЕЖДУ ПРИБОРОМ XR25 И КОМПЬЮТЕРОМ

 -

Подключите прибор к диагностическому разъему.

 -

Установите переключатель на S8.

 -

Включите зажигание.

 -

Наберите D13

 9.NJ


ИДЕНТИФИКАЦИЯ КОМПЬЮТЕРА

 Идентификация компьютера производится не чтением диагностического кода, а прямым
чтением каталожного номера (MPR) компьютера. После установления диалога с
компьютером

 НАБЕРИТЕ G70*

 7700







 XXX







 XXX

 Каталожный номер будет выведен на центральный дисплей в виде последовательности из
трех изображений.

 Каждое изображение остается на дисплее примерно две секунды. Вывод повторяется два
раза.


ОЧИСТКА ПАМЯТИ (при включенном зажигании)

 После любого ремонта системы впрыска можно очистить память компьютера, использовав
код G0**.

Двигатель D7F 710

55 контактов

СИСТЕМА ВПРЫСКА

Диагностика - Предварительные сведения

17

JSA052.0

17-148

Двигатель D7F 710

55 контактов

 Если информация, полученная с помощью прибора XR25, потребует проверки на наличие
обрывов в электрических линиях, подсоедините контактную плату Sus. 1228.

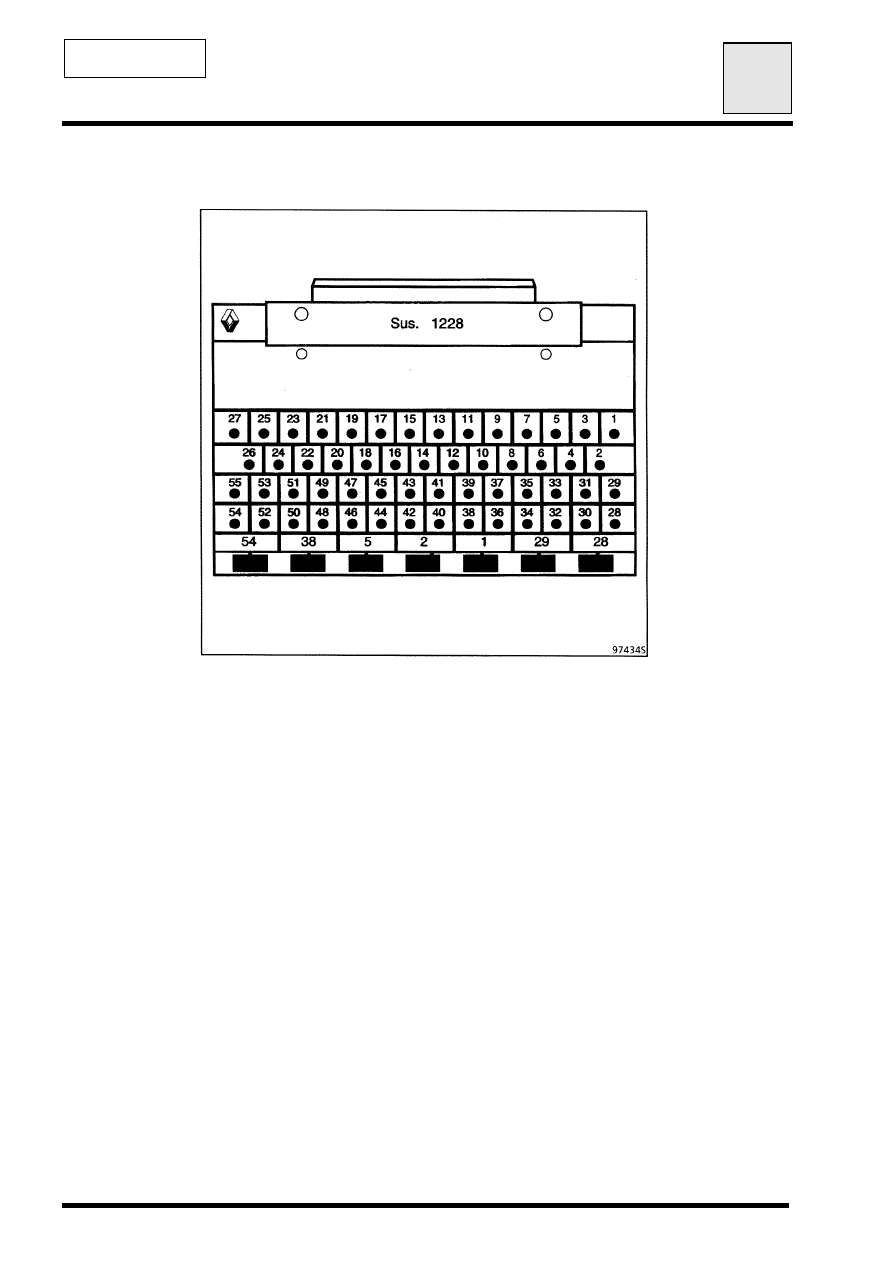

 Контактная плата Sus. 1228 имеет основание с 55 контактами, на которое нанесена
печатная схема с 55 медными поверхностями, пронумерованными от 1 до 55.

 С помощью электрических схем можно легко определить контакты, соединенные с
элементами, которые предстоит проверить.

 ВНИМАНИЕ:

•  Любой контроль с помощью контактной платы Sus. 1228 можно проводить только при

отсоединенной аккумуляторной батарее.

•  Контактная плата предназначена только для работы с омметром. Ни в коем случае

нельзя прикладывать к контрольным точками 12 вольт.

СИСТЕМА ВПРЫСКА

Диагностика - Предварительные сведения

17

JSA052.0

17-149

Двигатель D7F 710

55 контактов



 ОПИСАНИЕ ЭТАПОВ ДИАГНОСТИКИ

 При любых неисправностях необходимо выполнять действия, описанные ниже.

 КОНТРОЛЬ НЕИСПРАВНОСТЕЙ С ПОМОЩЬЮ XR25

 Этот этап представляет собой исходную операцию, которую необходимо выполнить, прежде
чем приступать к какому бы то ни было ремонту автомобиля.

 При обработке барграфов необходимо учитывать:
-  Приоритет в порядке обработки, если высвечивается сразу несколько барграфов.
-  Режим барграфа - высвечивается он непрерывно или мигает.



 1 - Приоритет

 Если высвечивается несколько барграфов, соответствующих датчикам с одним и тем
же питанием 12 В или с одной и той же массой, значит, речь идет об отказе
соответствующей цепи. Приоритеты обработки описаны в части «УКАЗАНИЯ»
диагностики по соответствующему барграфу.

 2 - Барграфы неисправностей ввода/вывода

 a) Непрерывное высвечивание:

 Неисправность присутствует: обрабатывайте неисправность согласно указаниям главы
«ИНТЕРПРЕТАЦИЯ БАРГРАФОВ XR25».

 b) Мигание:

 Отметьте барграфы, которые мигают.

 Очистите память компьютера и попытайтесь вновь включить барграф: при включенном
зажигании, на холостом ходу (или при работающем стартере) или в ходе дорожного
испытания (часть «УКАЗАНИЯ» в описании диагностики по соответствующему
барграфу может помочь вам определить условия включения данного барграфа).

 Если барграф вновь включается (высвечивается непрерывно или мигает):

 Неисправность снова присутствует. В этом случае необходимо обрабатывать барграф
неисправности.

 Если барграф больше не включается, проверьте:

-  электрические линии, соответствующие неисправности, на которую указывало

мигание,

-  разъемы этих линий (окисление, согнувшиеся штырьки и т. д.),
-  сопротивление элемента, на неисправность которого указывал барграф,
-  состояние проводов (расплавившаяся, порезанная, перетертая изоляция и т. д.).

 ПРИМЕЧАНИЕ:

 Если жалоба клиента не соответствует мигающему барграфу
неисправности (например, мигает барграф неисправности датчика
температуры воздуха, но клиент ничего ненормального не
замечает), то эту неисправность можно больше не учитывать и
стереть ее из памяти.

 3 - Барграфы не высвечиваются

 Если на приборе XR25 больше никакие барграфы неисправности не высвечиваются,
то необходимо проверить состояния и параметры. Последнее может помочь вам
локализовать неисправность.
