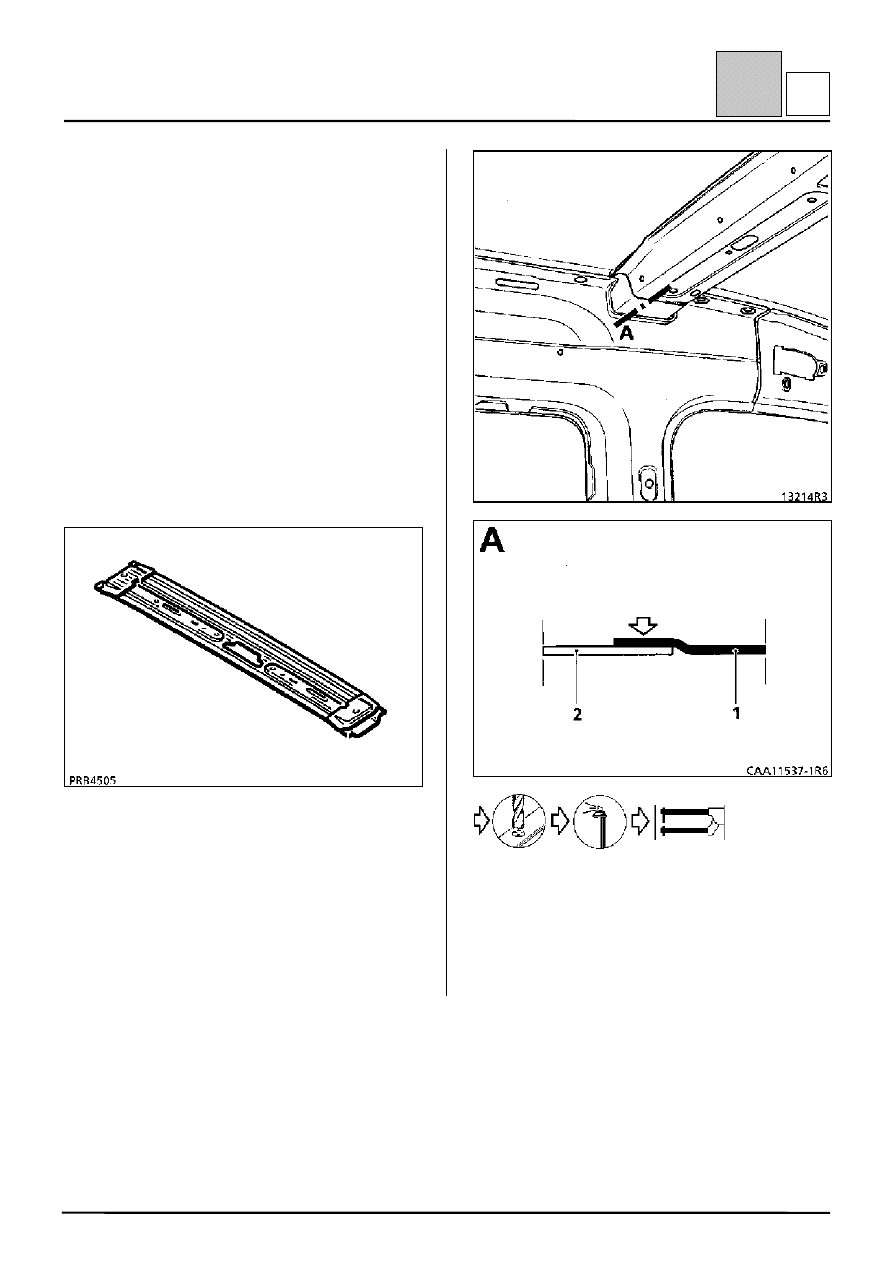

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Центральная поперечина крыши

45-8

45

C

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели крыши.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– усилителем крепления штанги крыши,
– гайками крепления разделительной

перегородки.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ

Верхний усилитель центральной стойки кузова.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Центральная крепления балки крыши

0,8

2 Верхний усилитель центральной стойки

кузова

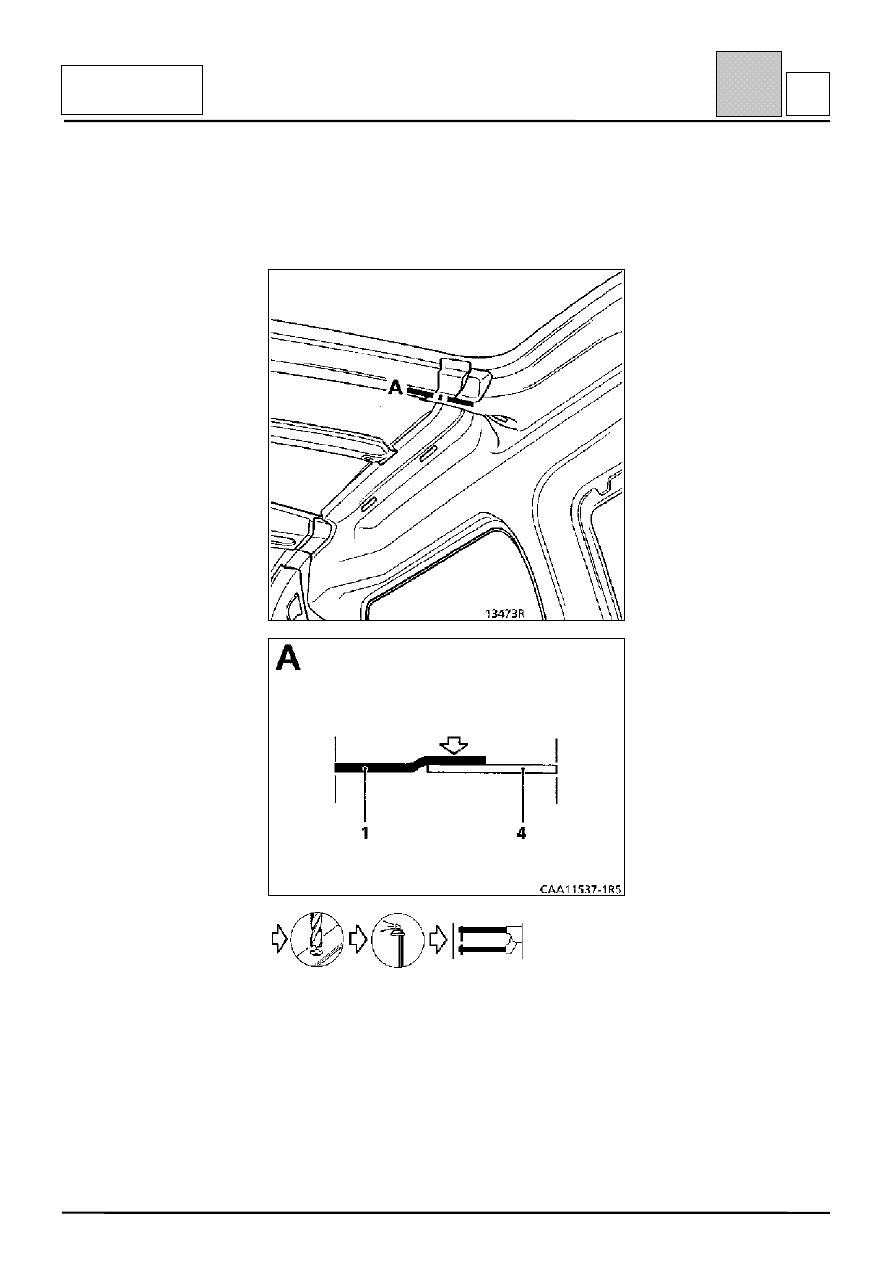

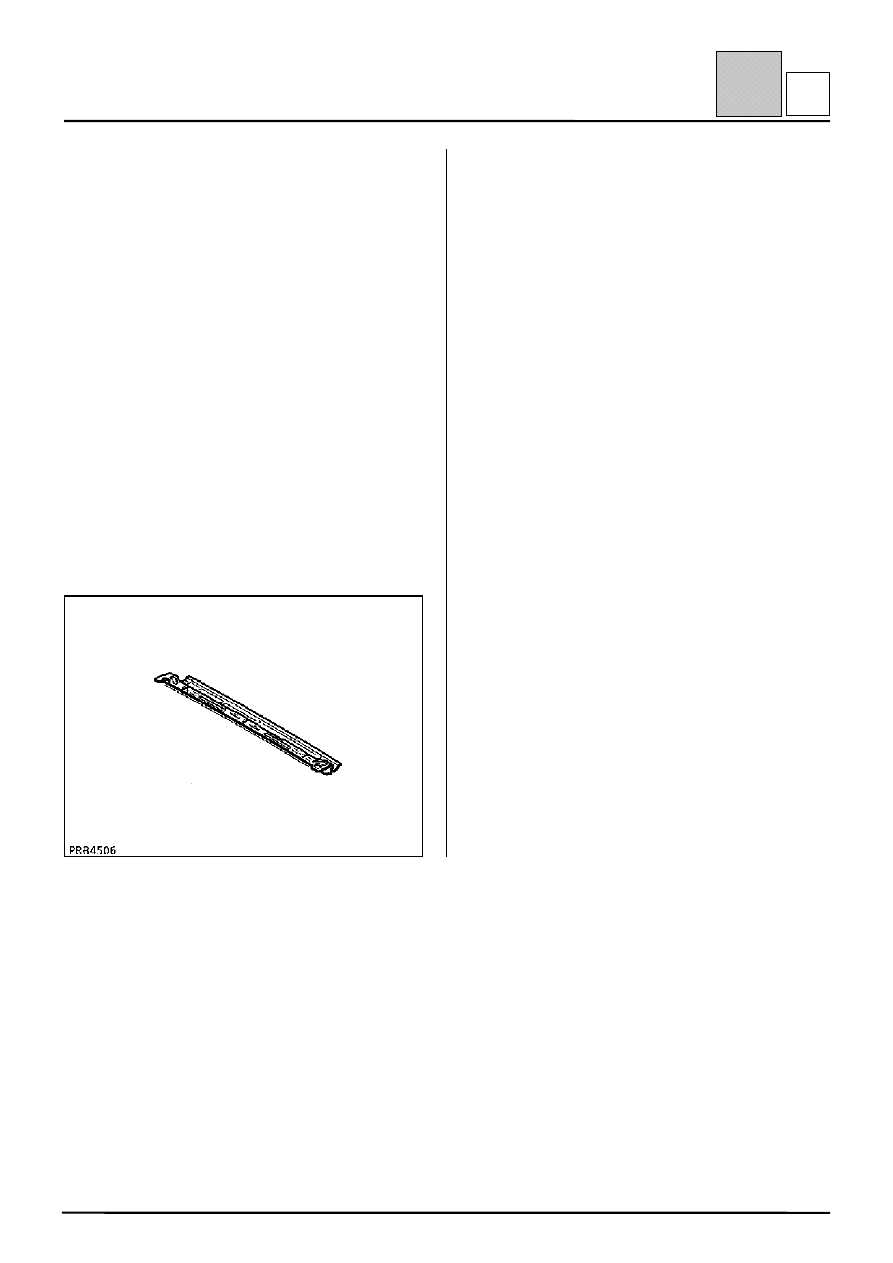

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Задняя поперечная балка крыши

45-9

45

D

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели крыши.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– усилителем балки;
– усилителем крепления петли подъемной двери

задка;

– усилителем крепления петли распашной двери

задка;

– гайками крепления разделительной

перегородки.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

верхний желоб панели боковины;
внутренний продольный края крыши;
желоб раскрывающейся секции крыши.

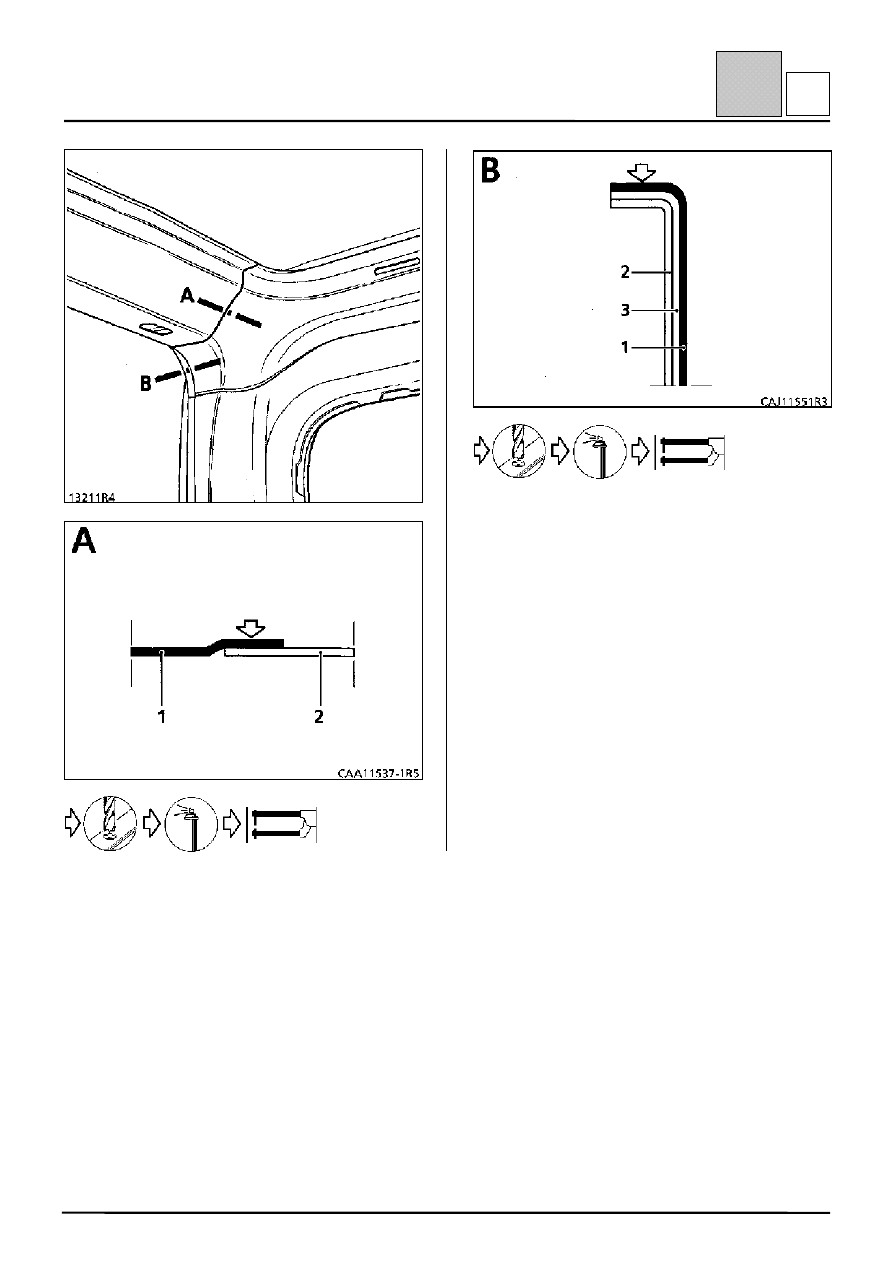

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя поперечная балка крыши

0,8

2 Верхний желоб панели боковины

1,2

3 Внутренний продольный профиль края

крыши

0,7

4 Желоб раскрывающейся секции крыши

0,7

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Задняя поперечная балка крыши

45-10

45

D

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Задняя балка крыши

45-11

45

D

ВАРИАНТ С

РАСКРЫВАЮЩЕЙСЯ

СЕКЦИЕЙ КРЫШИ

ВВОДНАЯ ЧАСТЬ

Ниже указаны особенности выполнения операции
на автомобилях с раскрывающейся секцией
крыши.
