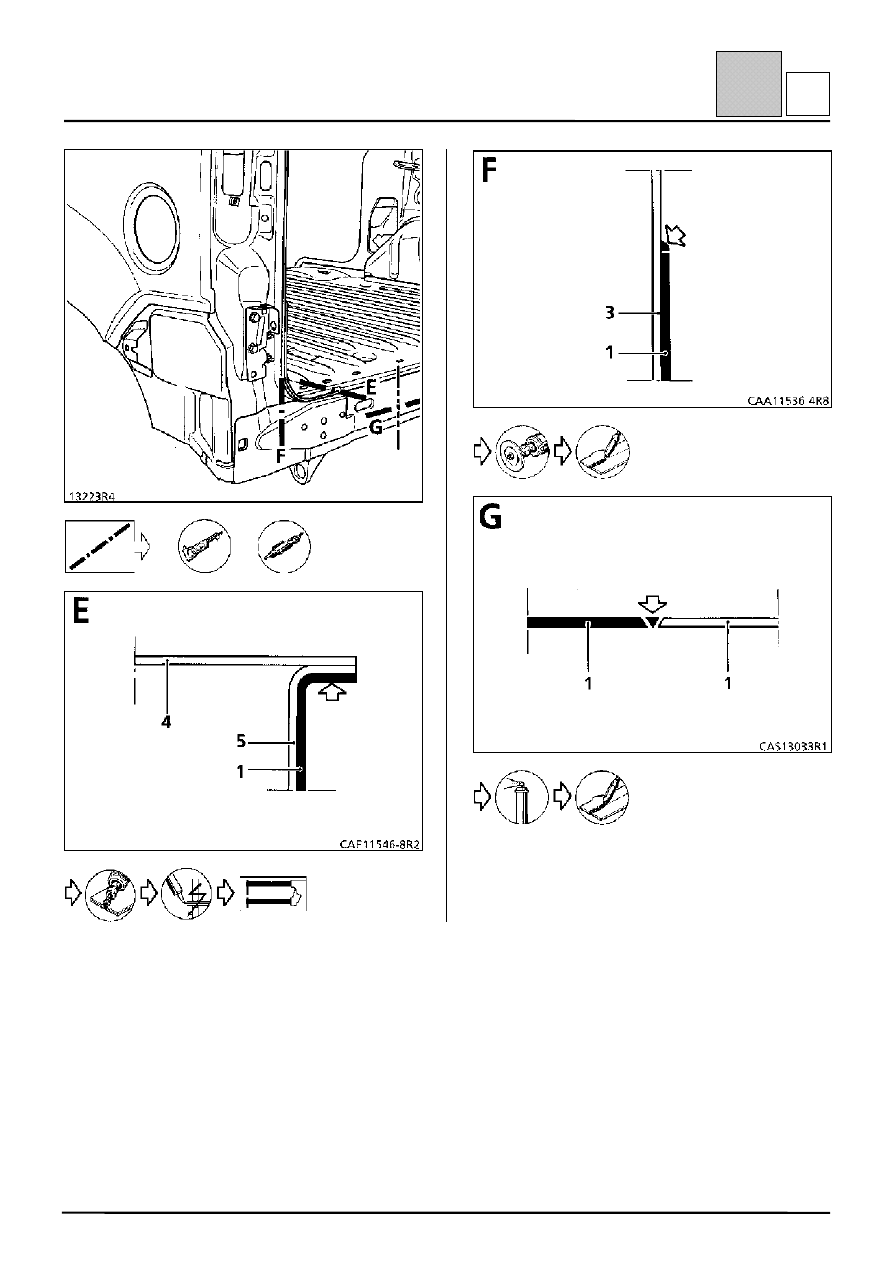

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Панель задка

44-43

44

H

или

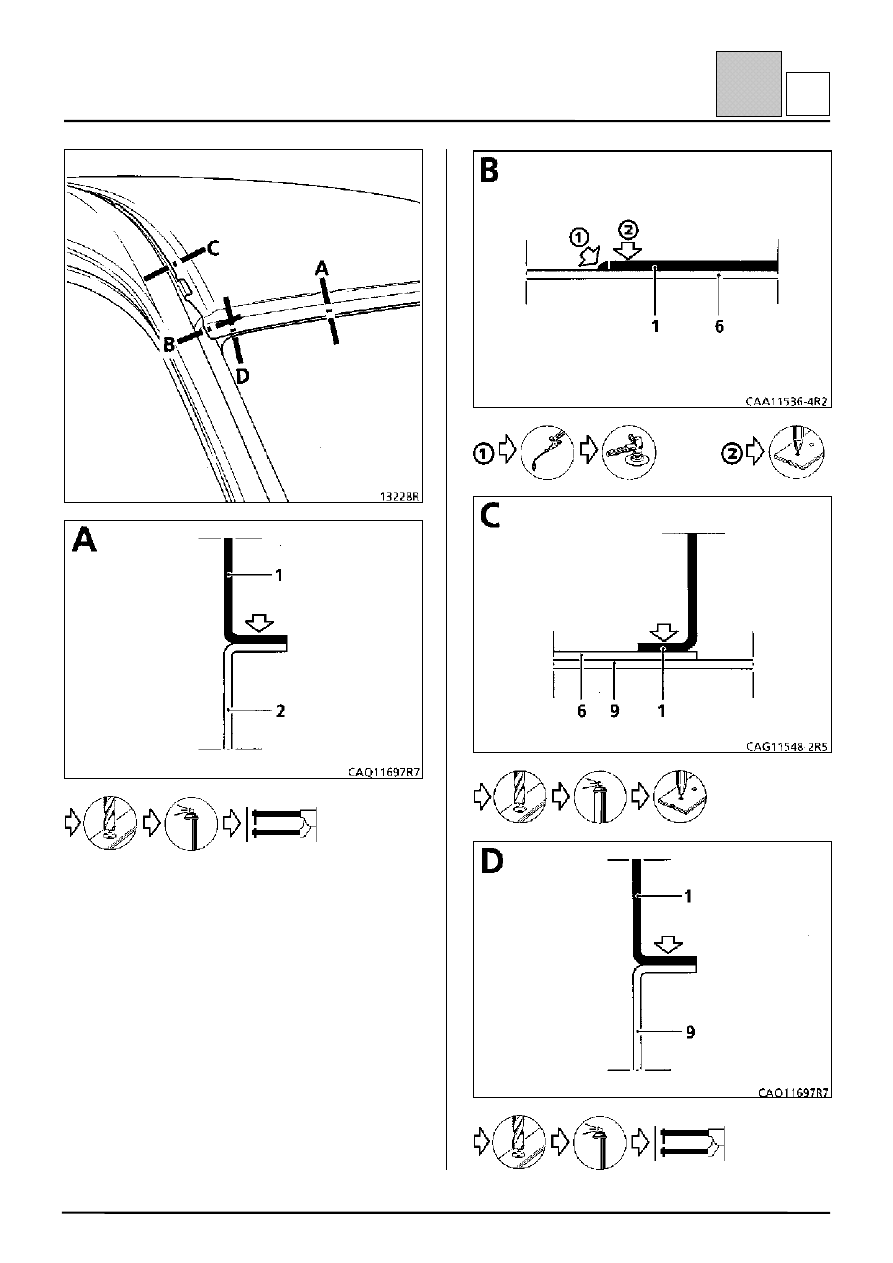

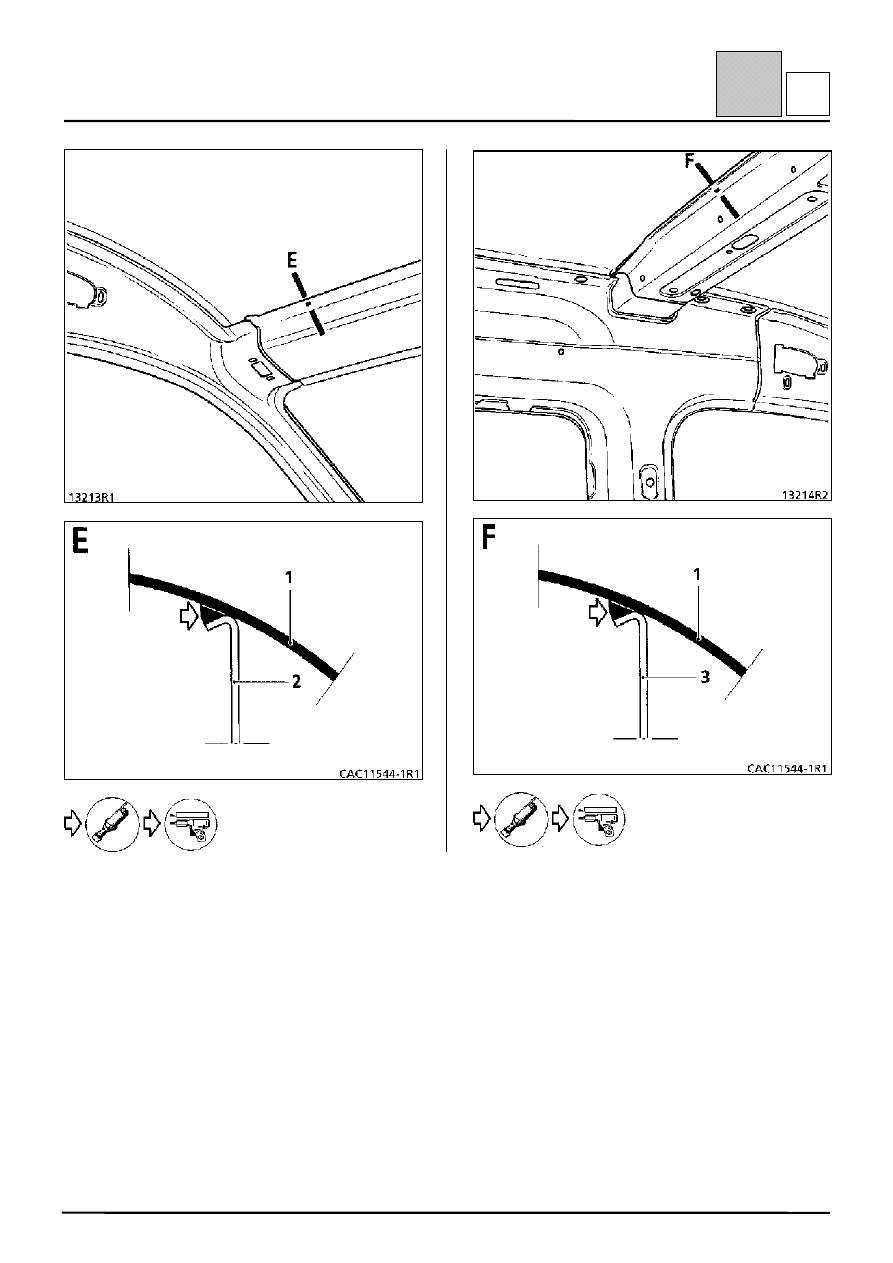

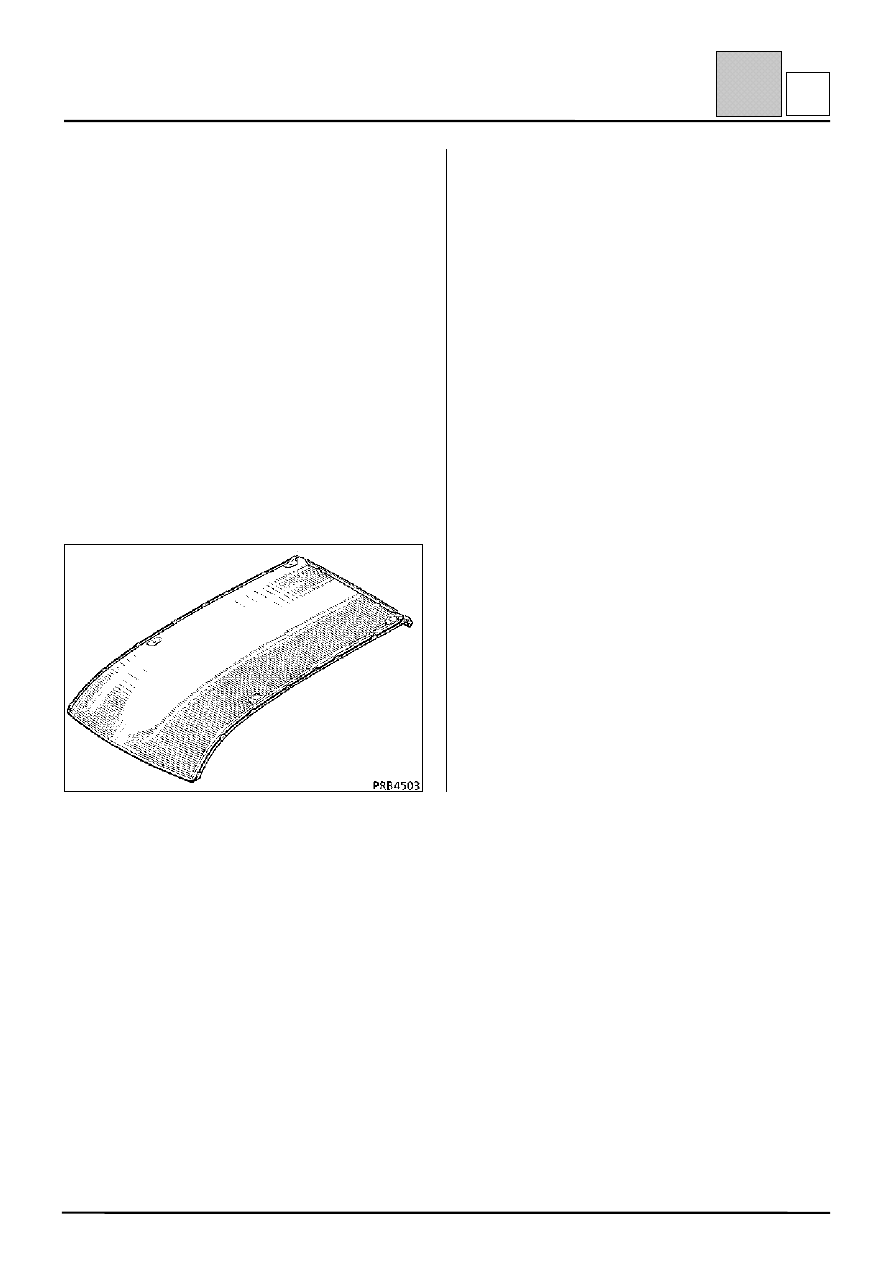

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Панель крыши

45-1

45

A

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций, проводимых при
повреждениях, полученных в результате
опрокидывания автомобиля. Она производится
дополнительно к замене боковой панели
боковины при повреждениях от бокового удара.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителями.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передняя балка крыши;
центральная поперечина балки крыши;
задняя поперечная балка крыши;
боковина кузова;
боковая панель;
желоб боковой панели (панель крепления заднего
фонаря).

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Панель крыши

0,8

2 Передняя балка крыши

0,8

3 Центральная поперечина балки крыши

1,0

4 Задняя поперечная балка крыши

0,8

5 Усилитель задней поперечной балки

крыши

1,2

6 Боковая панель

0,8

7 Верхний усилитель желоба панели

боковины

1,2

8 Усилитель центральной стойки кузова

1,2

9 Центральная поперечная балка крыши

1,0

10 Внутренняя панель стойки рамы

ветрового стекла

0,7

11 Желоб раскрывающейся части крыши

0,7

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Панель крыши

45-2

45

A





ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

Панель крыши

45-3

45

A
