ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Накладка переднего лонжерона

41-10

41

C

ВВОДНАЯ ЧАСТЬ

Замена данной детали может производиться
двумя способами:
А путем полной замены накладки переднего

лонжерона;

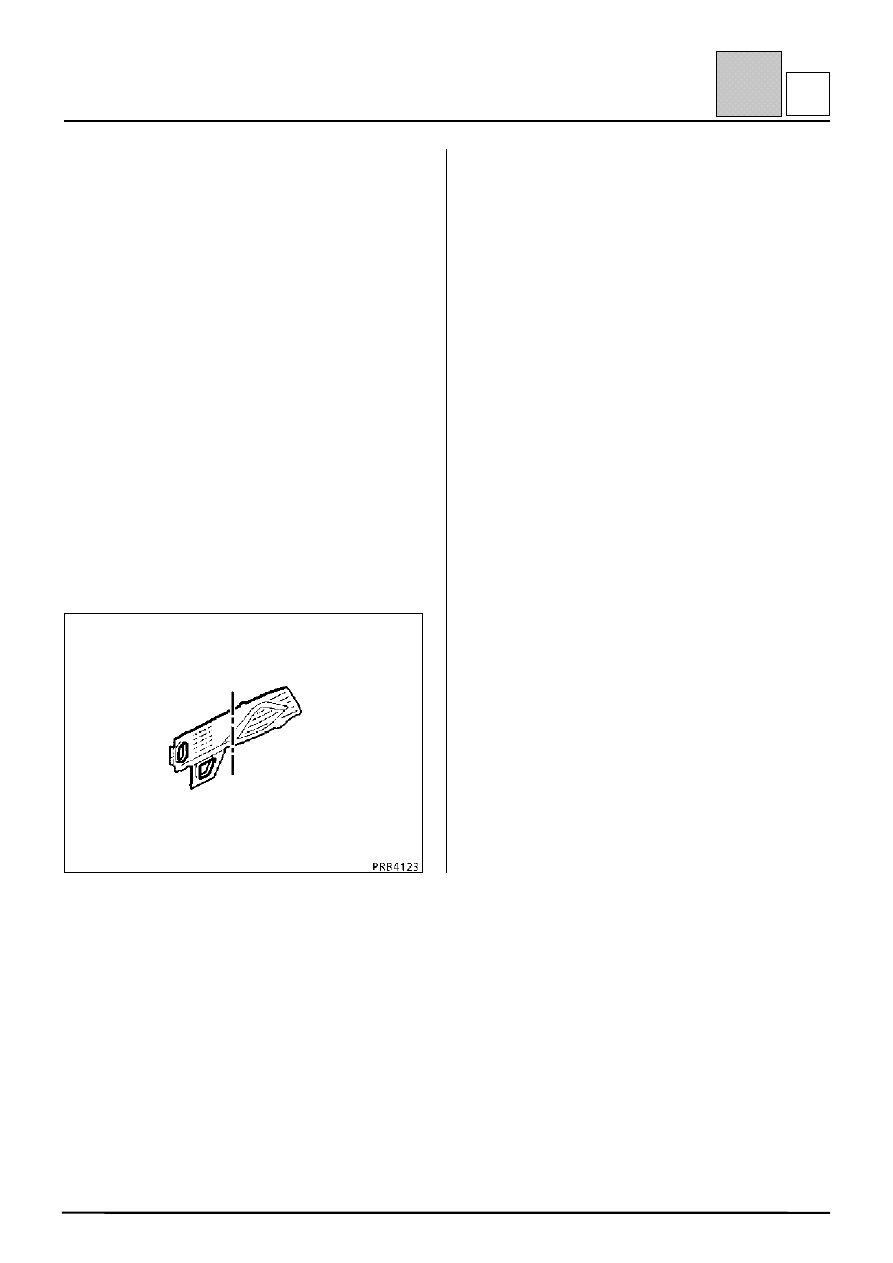

В путем частичной замены накладки с

выполнением разреза в показанном на рисунке
месте.

Данная операция выполняется путем правки или
замены переднего лонжерона. Она производится
в дополнение к замене нижней крайней передней
поперечины или колесной арки.

По этой причине выполнение соединений с
указанными деталями здесь не рассматривается.
Указания по этим соединениям даны в
соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передняя часть переднего лонжерона;
передний кронштейн крепления подрамника.

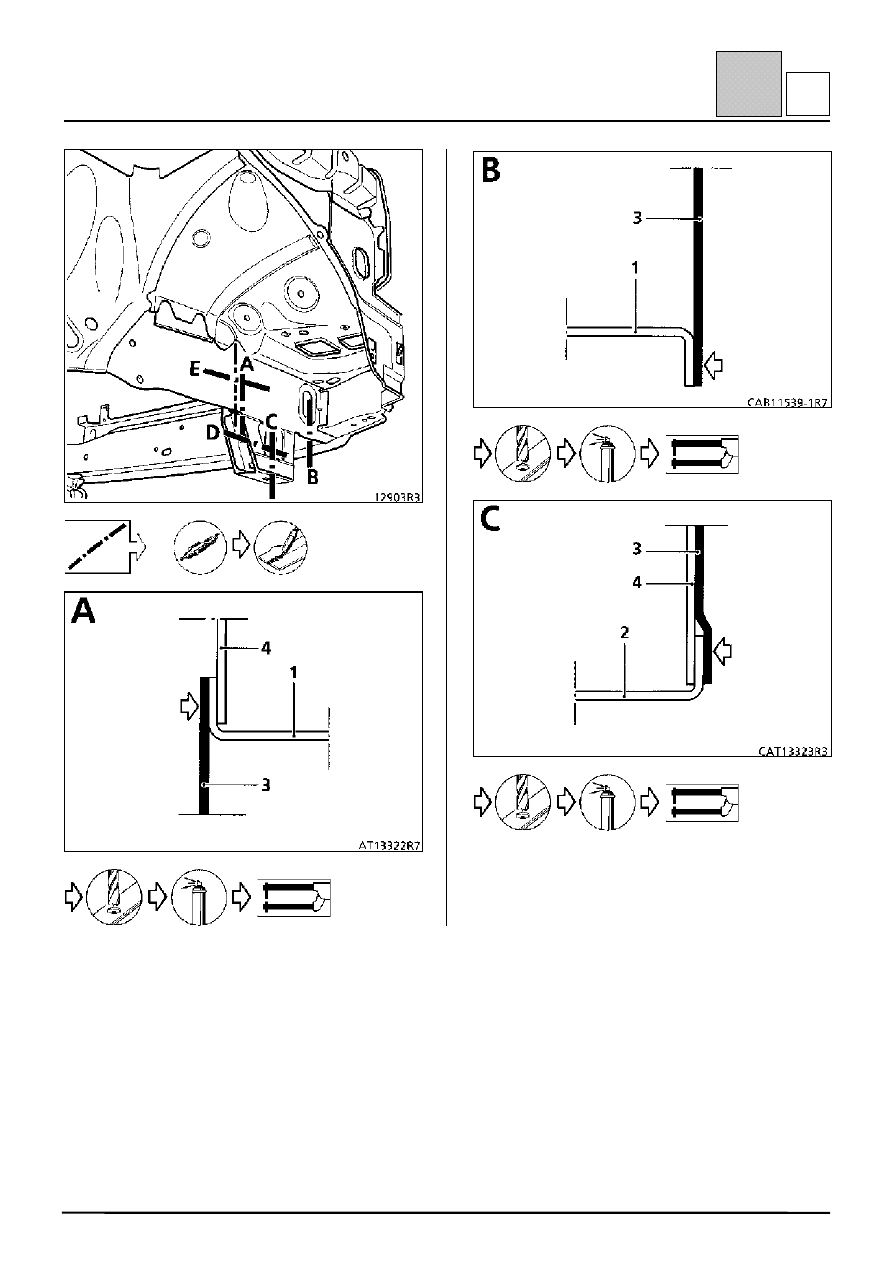

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть переднего лонжерона

1,5

2 Передний кронштейн крепления

подрамника

1,2

3 Накладка лонжерона

1,2

4 Усилитель переднего кронштейна

крепления переднего подрамника

1,0

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Накладка переднего лонжерона

41-11

41

C

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Накладка переднего лонжерона

41-12

41

C

или

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя колесная арка в сборе с лонжероном

41-13

41

D

ВВОДНАЯ ЧАСТЬ

Данная операция производится в дополнение к
операциям замены:
– нижней крайней передней поперечины;
– панели крепления блок-фары;
– переднего брызговика.

Данная операция требует замены переднего
брызговика (внутренней панели стойки) и
усилителей переднего брызговика, которые
заказываются отдельно.

В нижеследующем описании операции даются
указания по выполнению соединений собственно
заменяемой детали, а указания по деталям,
заказываемым отдельно, не приводятся. Они
даны в соответствующем подразделе.

Операция должна выполняться на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

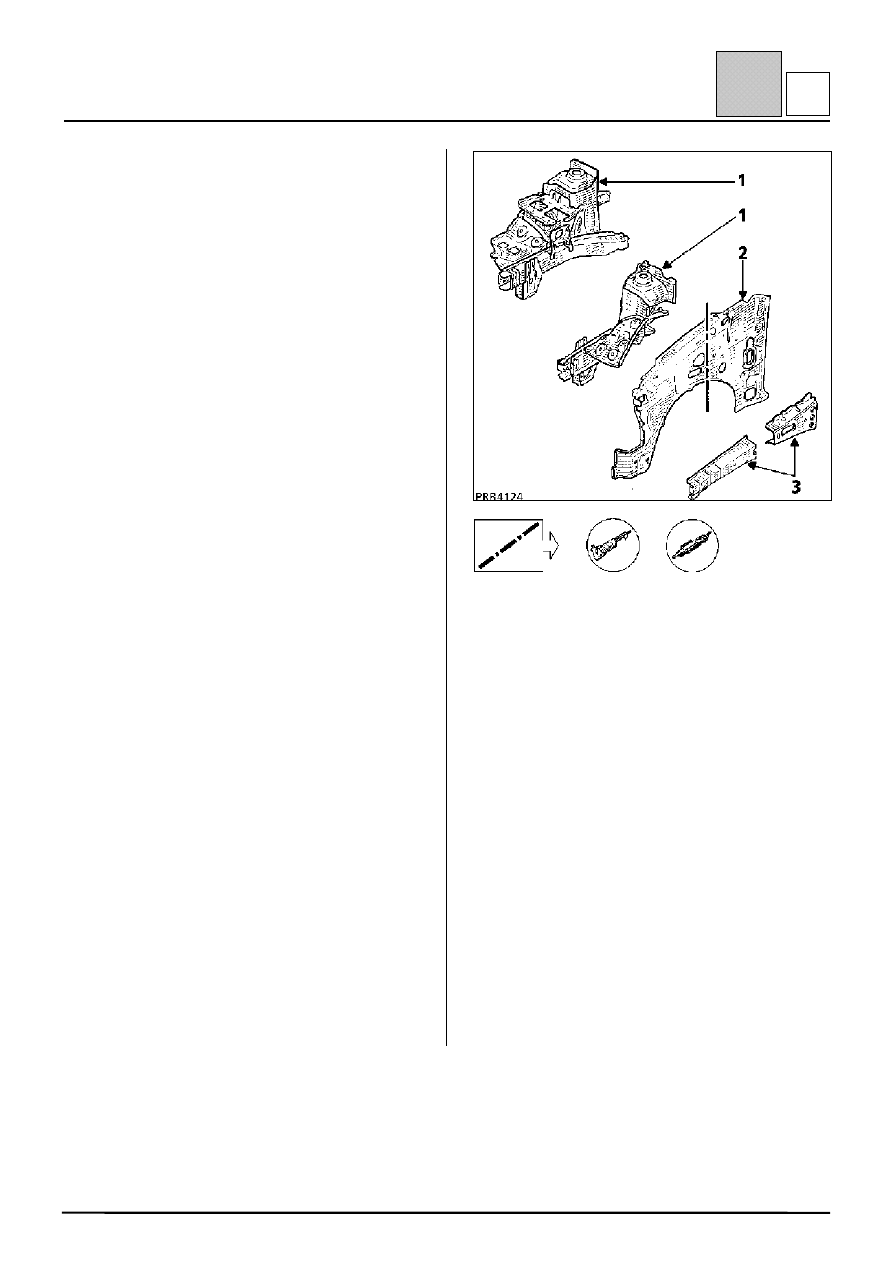

Деталь в сборе, включающая в себя:

1 –Заднюю часть переднего лонжерона в

сборе с:
– надставкой кронштейна крепления

двигателя (правая сторона);

– усилителем кронштейна подвески двигателя

(правая сторона);

– платой кронштейна подвески двигателя

(правая сторона);

– передним кронштейном крепления

подрамника;

– накладкой переднего лонжерона;
– колесной аркой;
– чашкой верхнего крепления стойки;
– надставкой чашки крепления

амортизаторной стойки;

– кронштейном крепления блока АБС (правая

сторона);

– кронштейном крепления компьютера

системы впрыска топлива и датчика удара
(левая сторона).

2 –Передний брызговик (внутренняя панель

стойки кузова)

3 –Верхний усилитель переднего брызговика

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

стенка ниши воздухозабора;
кронштейн крепления компьютера системы
впрыска топлива и датчика удара (левая сторона);
задняя часть переднего лонжерона;
надставка чашки верхнего крепления
амортизаторной стойки.

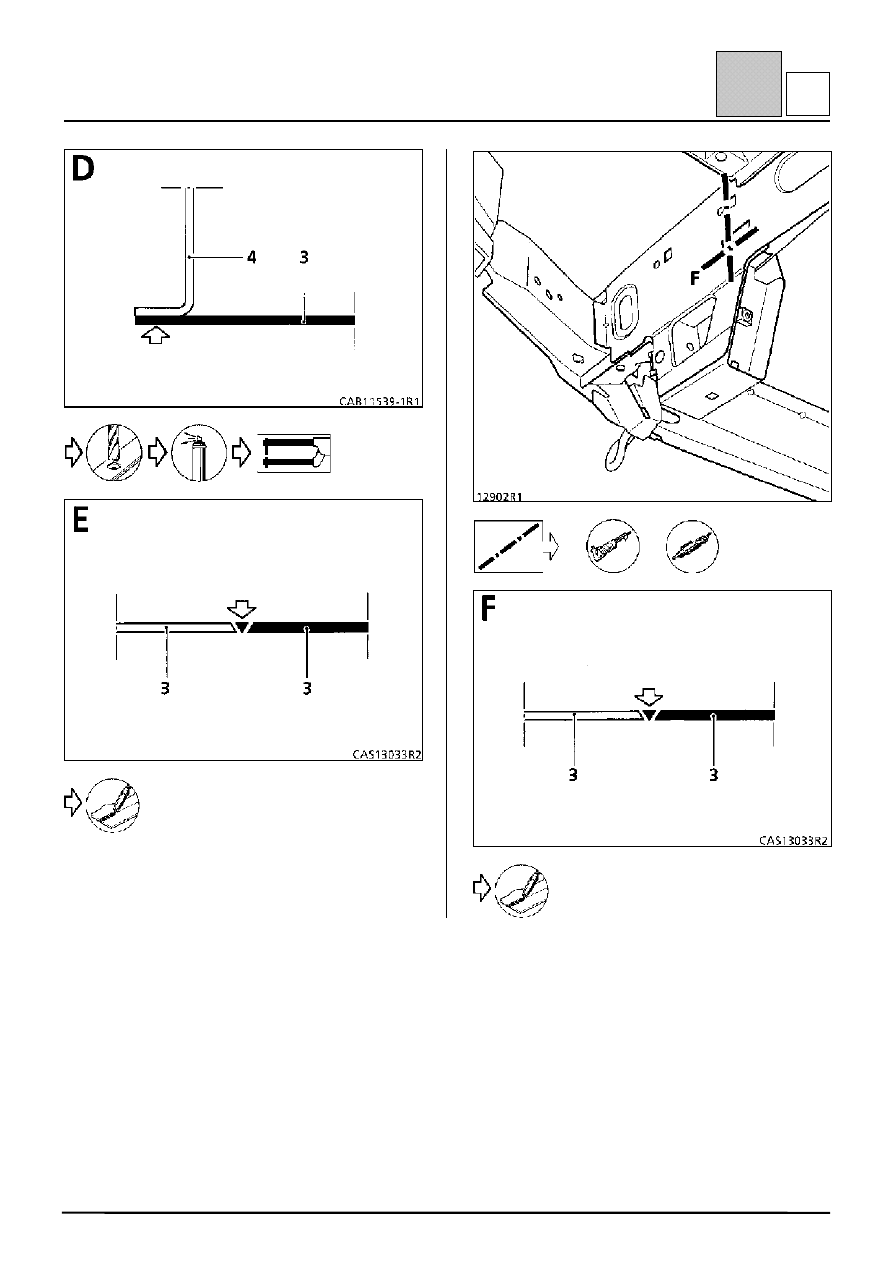

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Стенка ниши воздухозабора

1,0

2 Кронштейн крепления компьютера

системы впрыска топлива и датчика
удара (левая сторона)

2,0

3 Передняя часть переднего лонжерона

1,5

4 Задняя часть переднего лонжерона

1,8

5 Надставка чашки крепления

амортизаторной стойки

1,0

6 Чашка крепления амортизаторной

стойки

2,0

7 Передний брызговик (внутренняя

панель стойки кузова)

1,5

или
