ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передняя часть переднего лонжерона

41-5

ВВОДНАЯ ЧАСТЬ

Замена данной детали может производиться
двумя способами:
А путем замены передней части переднего

лонжерона в сборе;

В путем частичной замены передней части

переднего лонжерона с выполнением разреза
перед передним кронштейном крепления
подрамника, как показано на рисунке.

В обоих случаях операция замены производится в
дополнение к замене нижней крайней передней
поперечины и панели крепления блок-фары. В
связи с этим выполнение соединений с данными
деталями здесь не рассматривается, т. к.
указания по ним даны в соответствующих
подразделах.

Операцию необходимо выполнять на стапеле.

Замена данной детали требует также замены
накладки лонжерона, которая заказывается
отдельно.

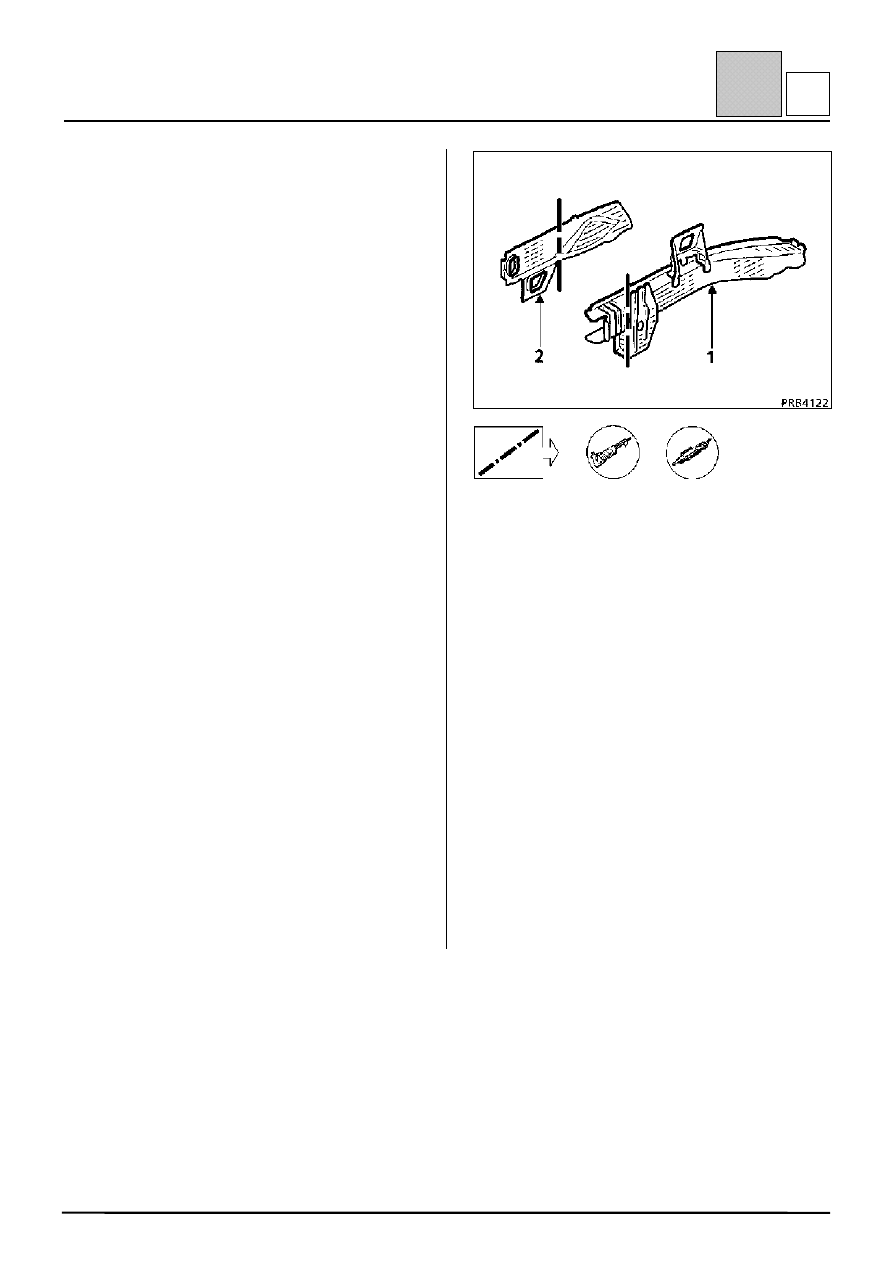

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1 – Лонжерон

Деталь в сборе с:
– надставкой кронштейна подвески двигателя

(только с правой стороны);

– передним кронштейном крепления

подрамника.

2 – Накладка переднего лонжерона

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

накладка лонжерона;
задняя часть переднего лонжерона;
передняя колесная арка;
надставка чашки верхнего крепления
амортизаторной стойки;
кронштейн подвески двигателя*.

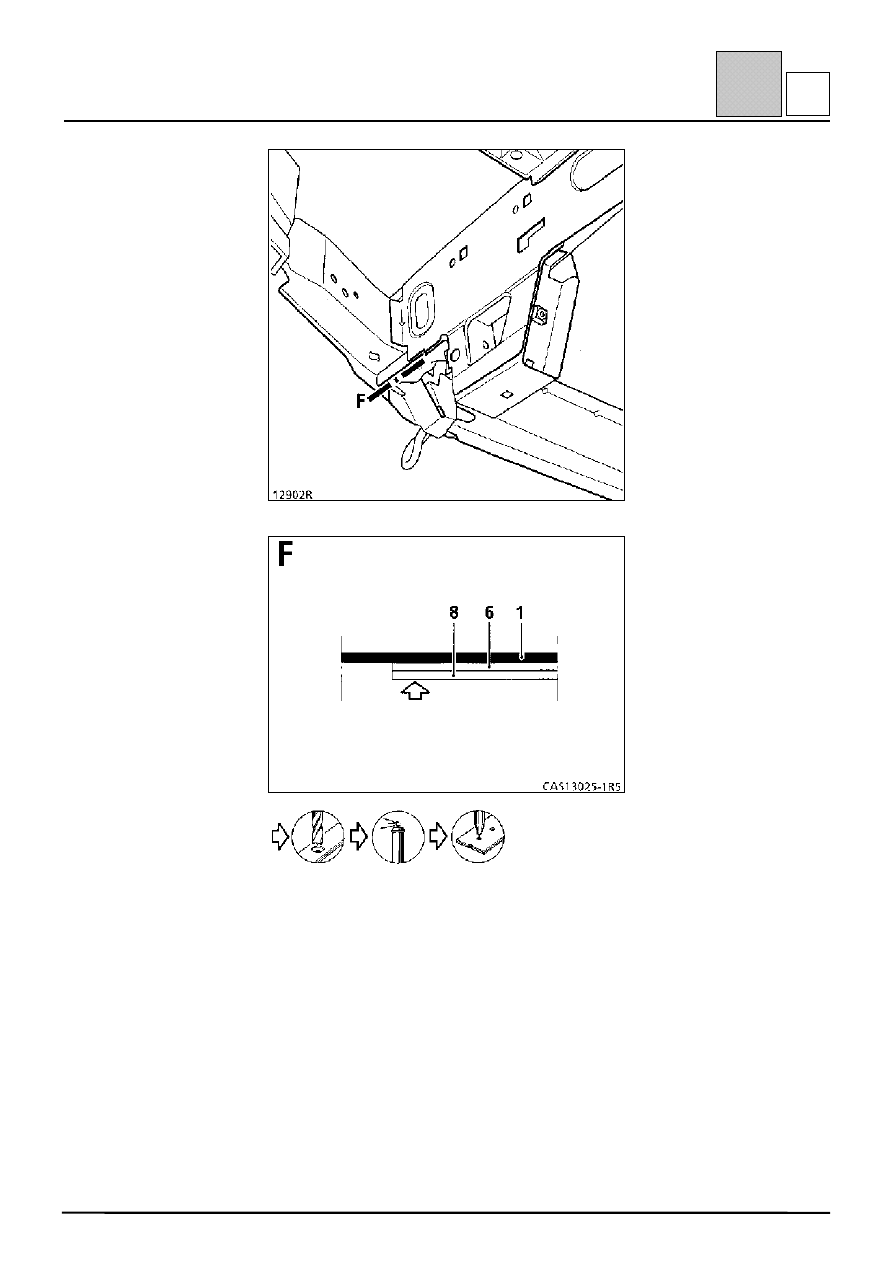

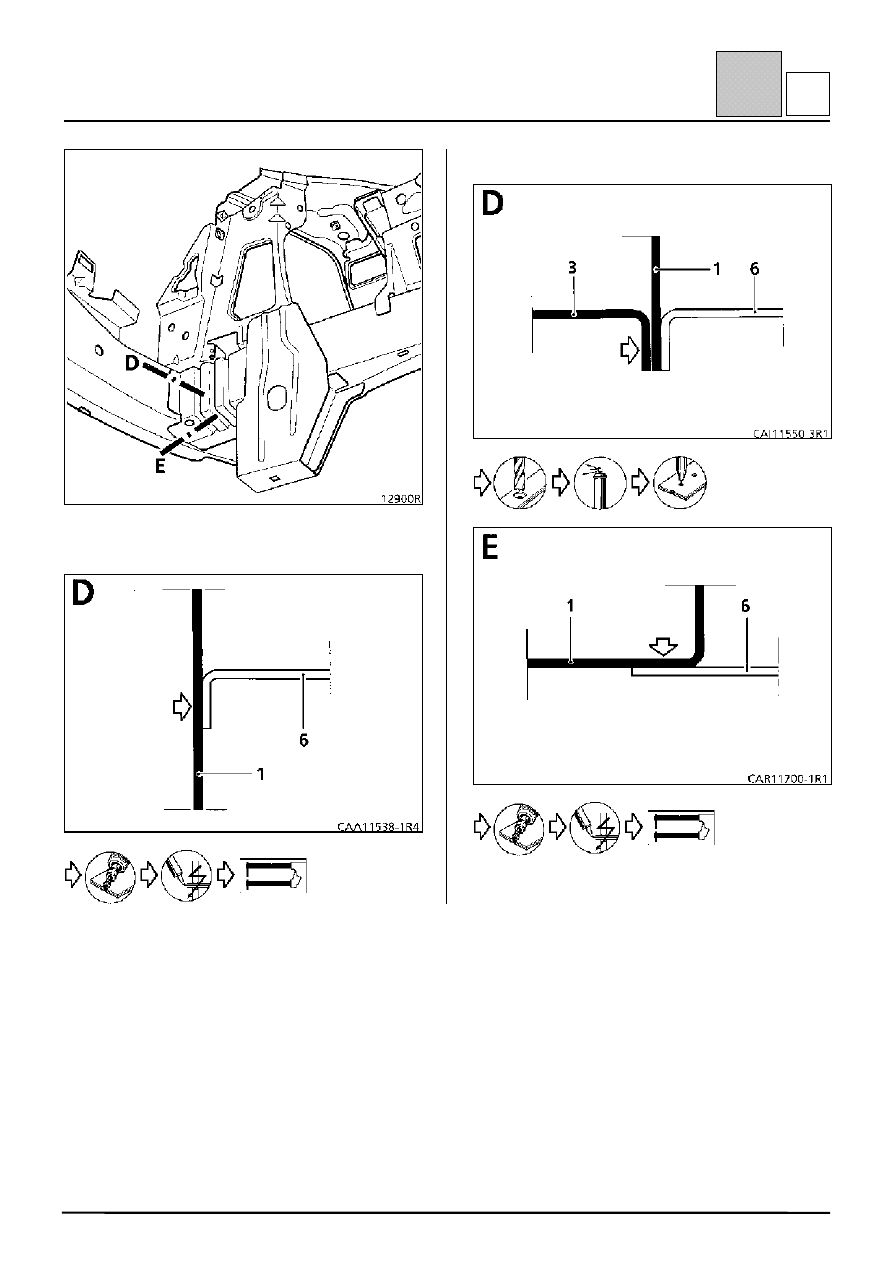

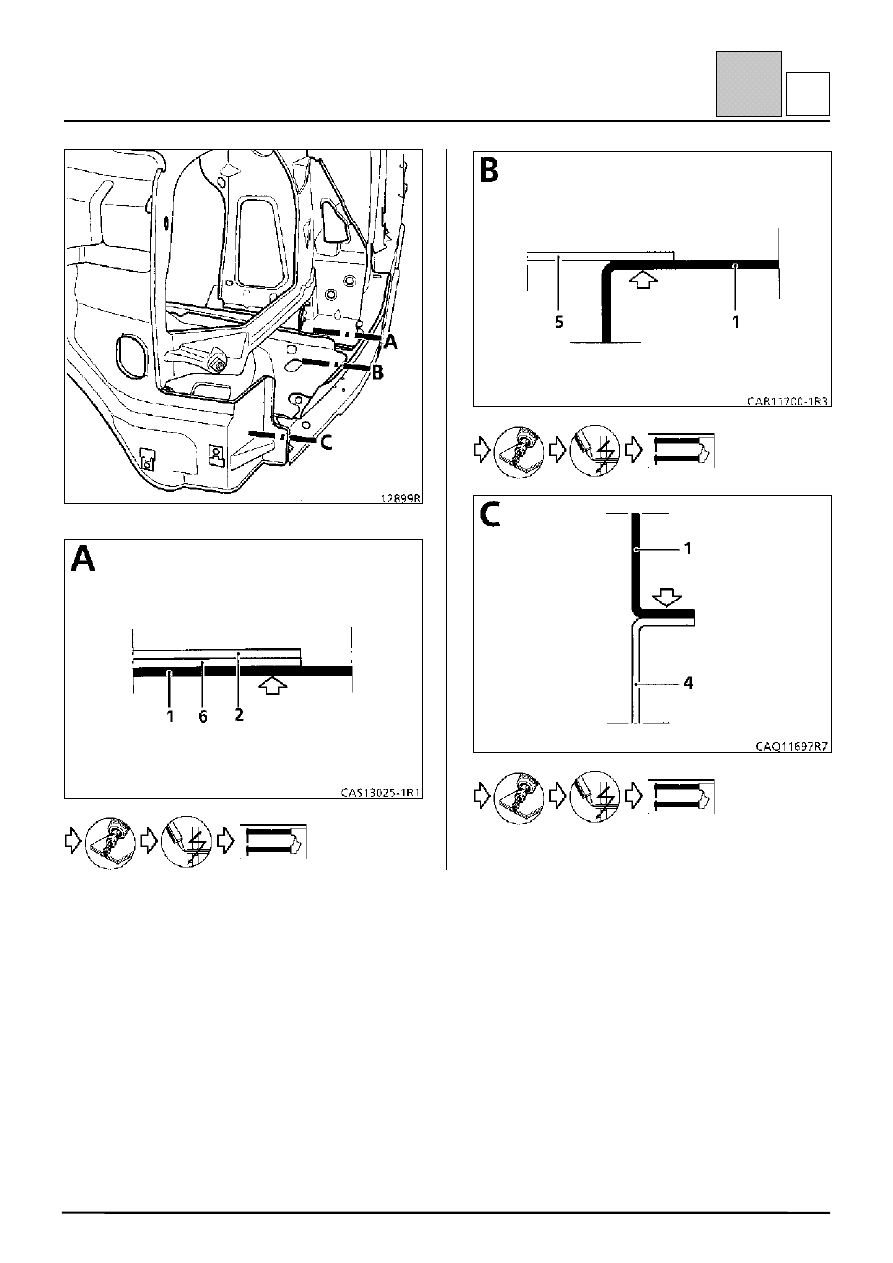

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть переднего лонжерона

1,5

2 Задняя часть переднего лонжерона

2,5

3 Передняя колесная арка

0,8

4 Надставка чашки крепления

амортизаторной стойки

0,8

5 Накладка лонжерона

1,2

6 Надставка кронштейна подвески

двигателя*

1,8

7 Усилитель кронштейна подвески

двигателя*

1,5

*Только с правой стороны.

или
