ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-32

40

III – ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

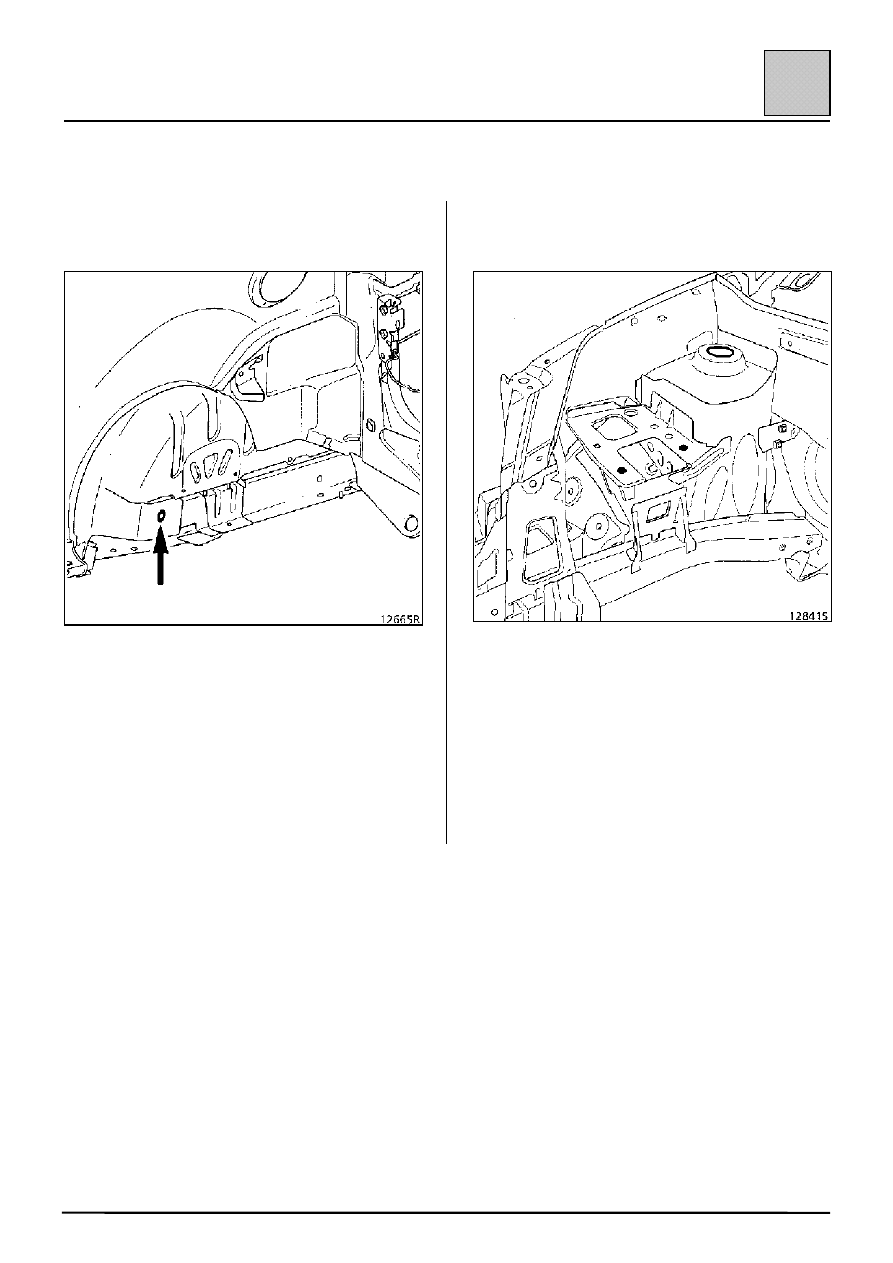

Е – ВЕРХНЕЕ КРЕПЛЕНИЕ ЗАДНЕЙ
АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается в месте крепления вилки
амортизатора и служит для определения
положения данного крепления при замене:
– заднего лонжерона;
– заднего пола в сборе.

Он должен использоваться также при рихтовке
деталей.

F – ВЕРХНЕЕ КРЕПЛЕНИЕ ПЕРЕДНЕЙ
АМОРТИЗАТОРНОЙ СТОЙКИ

Калибр устанавливается с упором под чашку
верхнего крепления амортизаторной стойки и
центрируется в отверстии под болт крепления
амортизаторной стойки.

Он используется при замене:
– колесной арки;
– колесной арки в сборе с лонжероном.

Он должен также использоваться при рихтовке
деталей.

ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-33

40

III – ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

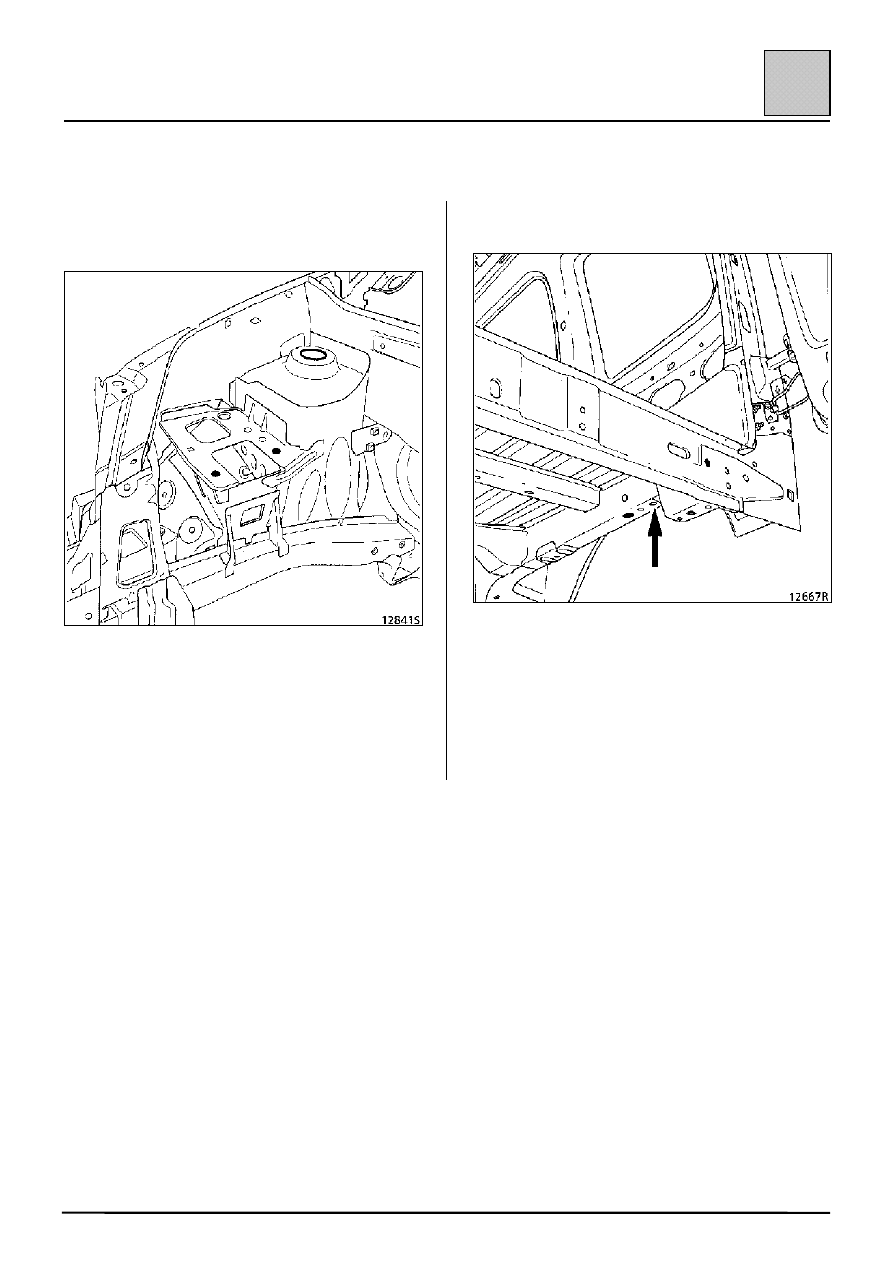

Р – ПЕРЕДНЕЕ И ЗАДНЕЕ КРЕПЛЕНИЯ
ДВИГАТЕЛЯ

Калибр устанавливается поверх опоры подвески
двигателя и центрируется в отверстиях под болты
крепления кронштейна подвески двигателя.

Калибр используется при замене передней
колесной арки в сборе с лонжероном при снятых
агрегатах шасси.

J – ЗАДНИЙ КОНЕЦ ЗАДНЕГО ЛОНЖЕРОНА

Калибр устанавливается с упором под лонжерон и
центрируется в направляющем отверстии
(овальном).

Он может использоваться при устранении
повреждений от легкого удара сзади без снятия
заднего моста. Однако при этом требуется снятие
крепления выпускной системы.

ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-34

40

III – ОПОРНЫЕ ТОЧКИ ДЛЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЗАМЕНЯЕМЫХ ДЕТАЛЕЙ (продолжение)

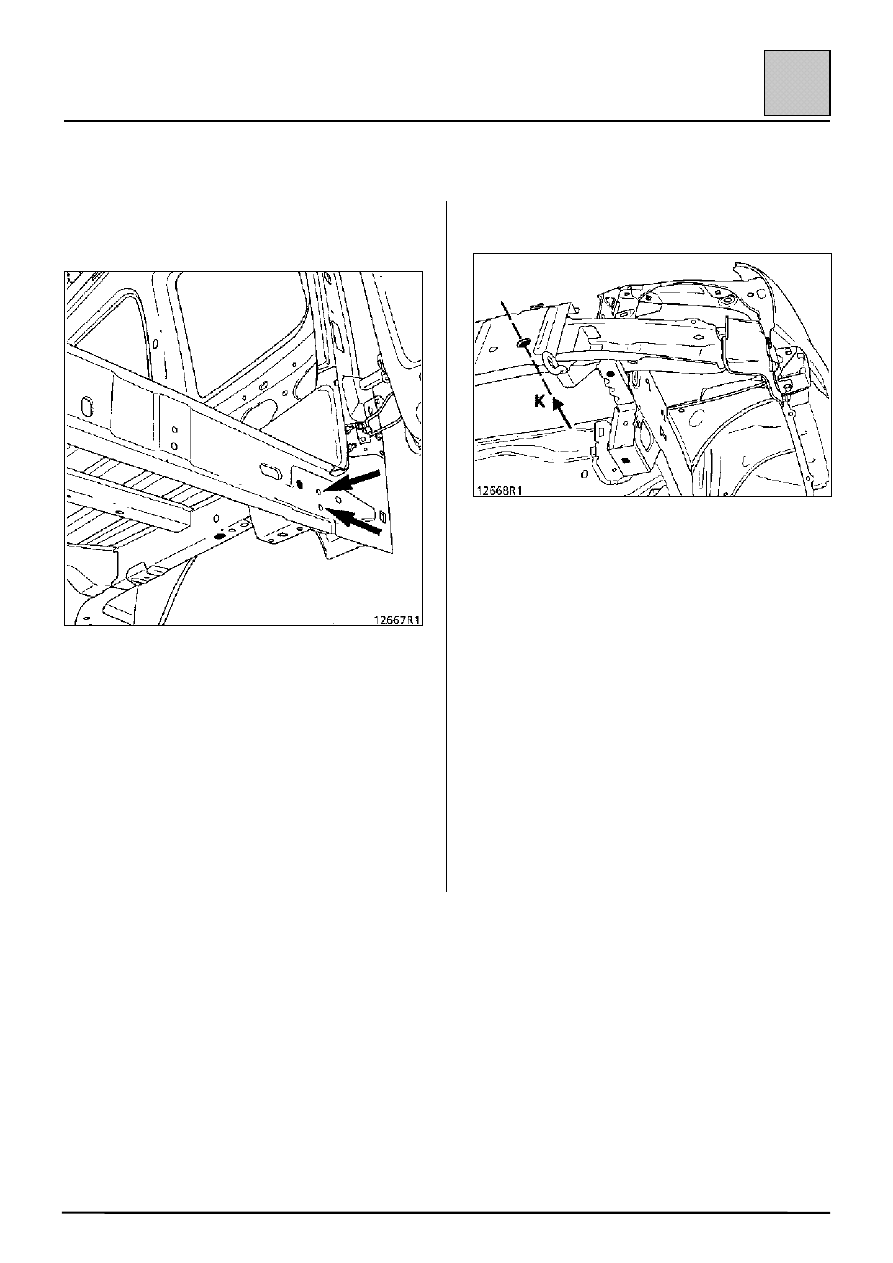

L – КРАЙНЯЯ ЗАДНЯЯ ПОПЕРЕЧИНА
(ПАНЕЛЬ ЗАДКА)

Калибр служит для установки задней поперечины
и устанавливается вертикально с упором в
поперечину панели задка, после чего
центрируется в отверстии под болт крепления
кронштейна ударопоглощающего элемента.

Калибр используется при замене панели задка в
сборе со снятием или без снятия агрегатов шасси.

К – ПЕРЕДНЯЯ ПОПЕРЕЧИНА КУЗОВА

Калибр используется при установке поперечины и
устанавливается вертикально с упором в
переднюю поперечину, затем центрируется
центровочным болтом в точке (К).

1 – Со снятием агрегатов шасси

Калибр используется при замене передней
поперечины со снятием или без снятия агрегатов
шасси.

ПРИМЕЧАНИЕ: операция замены передней
поперечины выполняется без снятия силового
агрегата, но при снятом радиаторе.

2 – Без снятия агрегатов шасси

Калибр используется при диагностике состояния
передней поперечины.

ОБЩИЕ СВЕДЕНИЯ

Стапель для ремонта кузова

40-35

40

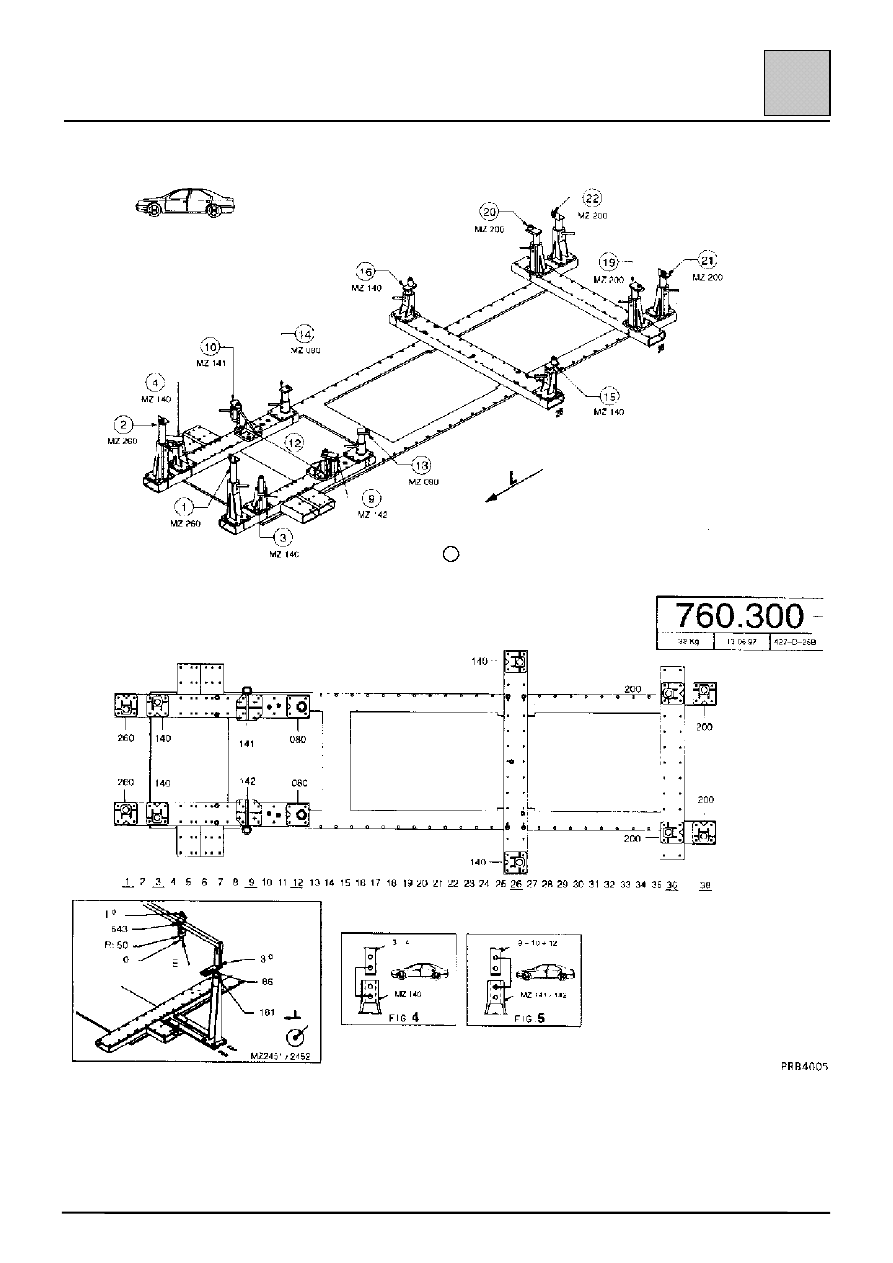

СТАПЕЛЬ CELETTE

Со снятием или без
снятия агрегатов шасси
