СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Компьютер

62-62

62

30-контактный разъем (В)

Контакт

Назначение

1

+12 В после замка зажигания
(предохранитель стоп-сигнала)

2

Управление компрессором

3

Диагностическая информация по
линии L

4

Информация о напряжении на группе
электровентиляторов системы
охлаждения двигателя

5

Не используется

6

Диагностическая информация по
линии K

7

Не используется

8

Сигнал ВМТ

9

Датчик давления хладагента

10

Датчик давления хладагента

11

Сигнал датчика давления хладагента

12

Температурный датчик испарителя (в
зависимости от исполнения)

13

Информация о потребляемой мощности
(при включении компрессора)

14

Не используется

15

Не используется

16

+12 В после замка зажигания
(предохранитель стоп-сигнала)

17

Управление компрессором

18

Сигнал об отключении кондиционера

19

Не используется

20

Сигнал об ускоренном холостом ходе
при включенном кондиционере

21

Не используется

22

Включение малой скорости
электровентилятора системы
охлаждения двигателя

23

Включение большой скорости
электровентилятора системы
охлаждения двигателя

24

Не используется

25

Не используется

26

Электродвигатель рециркуляции
воздуха

27

Электродвигатель рециркуляции
воздуха

28

Не используется

29

Температурный датчик испарителя (в
зависимости от исполнения)

30

Не используется

Ремонт кузова

ОБЩИЕ СВЕДЕНИЯ

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ

ЧАСТИ КУЗОВА

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ

ЧАСТИ КУЗОВА

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ

ЧАСТИ КУЗОВА

ЗАМЕНА ДЕТАЛЕЙ ВЕРХА КУЗОВА

ЗАМЕНА ДЕТАЛЕЙ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

ЗАМЕНА ДЕТАЛЕЙ НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

77 11 ??? ???

ИЮЛЬ 1997

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

Все авторские права принадлежат Renault.

Воспроизведение или перевод, в том числе частичные, настоящего документа, равно
как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

©



Renault 1997

4

40

41

42

43

44

45

47

48

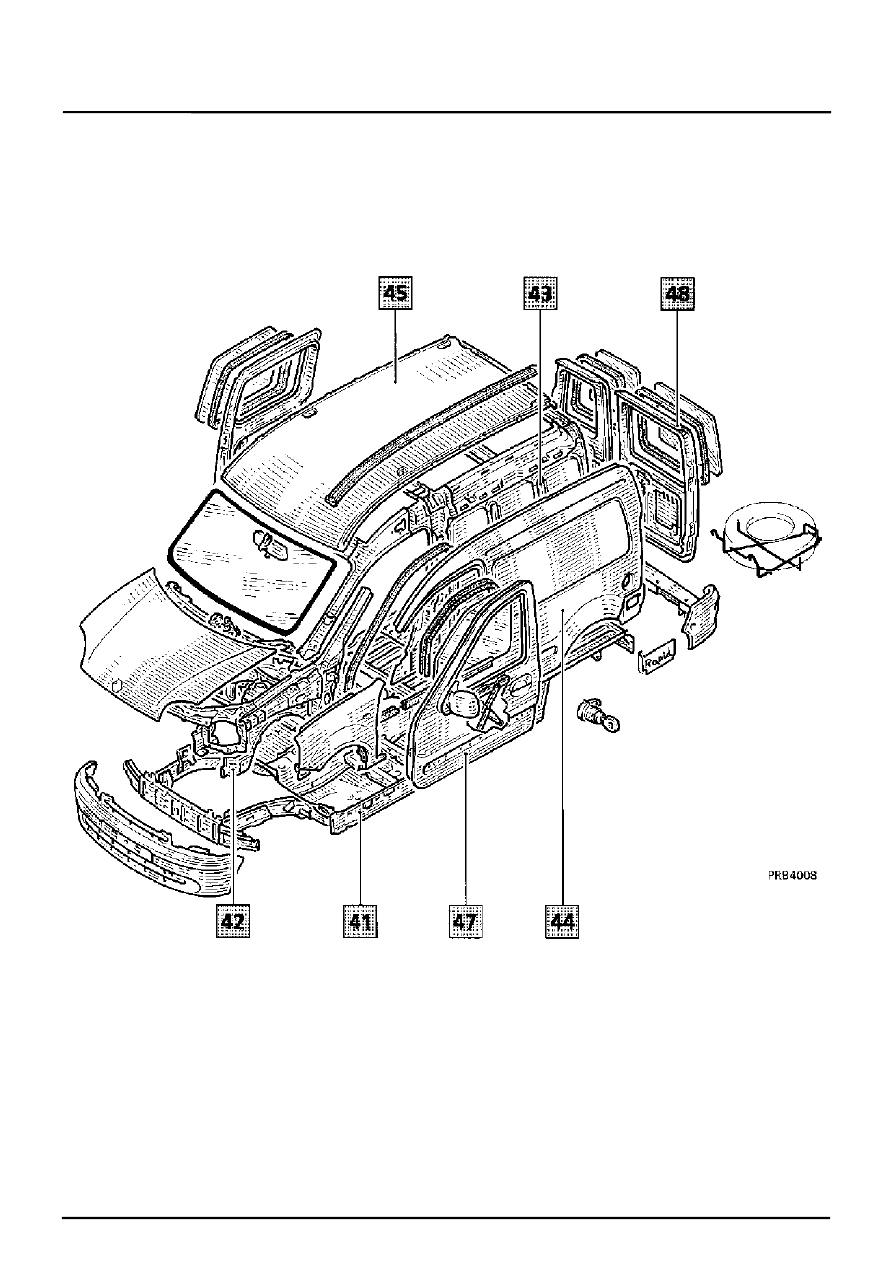

СХЕМА–ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ

Кузовные работы

Оглавление

Страница

Страница

ОБЩИЕ СВЕДЕНИЯ

Габаритные размеры автомобиля

40-1

Двигатели и варианты комплектации

40-2

Идентификационные данные
автомобиля

40-4

Подъем автомобиля

40-6

Буксировка автомобиля

40-8

Графические символы выполняемых
операций

40-9

Расшифровка символов операций

40-11

Описание частей (вид с разбиением
по деталям)

40-12

Справочные размеры зазоров между
элементами кузова

40-15

Диагностика состояния кузова при
повреждениях

40-22

Справочные размеры для проверки
несущего основания кузова

40-25

Стапель для ремонта кузова

40-27

Специальный инструмент и
приспособления

40-38

Обозначение и каталожный номер
приспособления

40-38

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

А

Нижняя крайняя передняя
поперечина кузова

41-1

В

Передняя часть переднего
лонжерона

41-5

С

Накладка переднего лонжерона

41-10

D

Передняя колесная арка в сборе с
лонжероном

41-13

Е

Передняя боковая поперечина

41-17

F

Задняя часть переднего лонжерона

41-21

G

Передний кронштейн крепления
подрамника

41-26

Н

Накладка порога кузова

41-29

I

Поперечина под передним сиденьем 41-33

J

Боковая панель пола

41-36

К

Туннель

41-39

L

Передняя часть заднего пола

41-41

М

Задняя секция задней части пола
(частичная замена)

41-44

N

Передняя часть поперечины задней
части пола

41-51

О

Элемент жесткости задней части
пола

41-53

Р

Крайняя задняя поперечина

41-55

Q

Усилитель крепления заднего
ударопоглощающего элемента

41-58

R

Удлинитель заднего лонжерона

41-60

S

Задний лонжерон (частичная замена) 41-62

Т

Задний лонжерон в сборе

41-63

U

Центральная поперечина задней
части пола

41-67

V

Нижний усилитель крепления сиденья 41-68

W Задний пол в сборе

41-71

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ
ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

А

Переднее крыло

42-1

В

Панель крепления блок-фары

42-2

С

Передний брызговик (частичная
замена)

42-5

D

Усилитель переднего брызговика

42-8

Е

Передняя часть колесной арки

42-12

F

Колесная арка в сборе

42-17

G

Стенка ниши воздухозабора

42-24

Н

Нижняя поперечина проема
ветрового стекла

42-28

I

Кронштейн рулевой колонки

42-32

J

Щиток передка

42-34

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ
БОКОВОЙ ЧАСТИ КУЗОВА

А

Передняя стойка кузова

43-1

В

Стойка рамы ветрового стекла

43-6

С

Внутренняя панель передней стойки
кузова — передний брызговик

43-9

D

Центральная стойка — нижняя
секция боковины кузова

43-14

Е

Нижний усилитель центральной
стойки кузова — стойка двери

43-19

F

Усилитель порога кузова

43-23

G

Левая часть нижней секции боковины
кузова

43-25
