РУЛЕВОЕ УПРАВЛЕНИЕ

Чехол

36-6

36

Чехол ДОЛЖЕН заменяться на новый при каждой
замене внутреннего шарнира рулевой тяги.

Установка чехла

Накройте внутренний шарнир рулевой тяги
колпаком обтекаемой формы, чтобы исключить
повреждение чехла во время установки.

Смажьте смазкой опорную поверхность чехла на
внутреннем шарнире, чтобы исключить
скручивание чехла.

Закрепите чехол новым хомутом
(прикладывается к чехлу).

ПРИМЕЧАНИЕ: рейка рулевого механизма
ДОЛЖНА БЫТЬ в среднем положение, чтобы
выравнить объемы воздуха в чехлах.

РУЛЕВОЕ УПРАВЛЕНИЕ

Рейка

36-7

36

РЕГУЛИРОВКА

В случае стука шестерни рейки перед заменой рулевого механизма проверьте правильность
регулировки шестерни рейки.

1. Определение источника стука

Зафиксируйте рейку со стороны расположения
шестерни и проверьте боковой зазор шестерни в
зацеплении (вверх и вниз). В случае перемещения
со стуком, то последний вызывается шестерней.

2. Регулировка рейки рулевого механизма с

усилителем

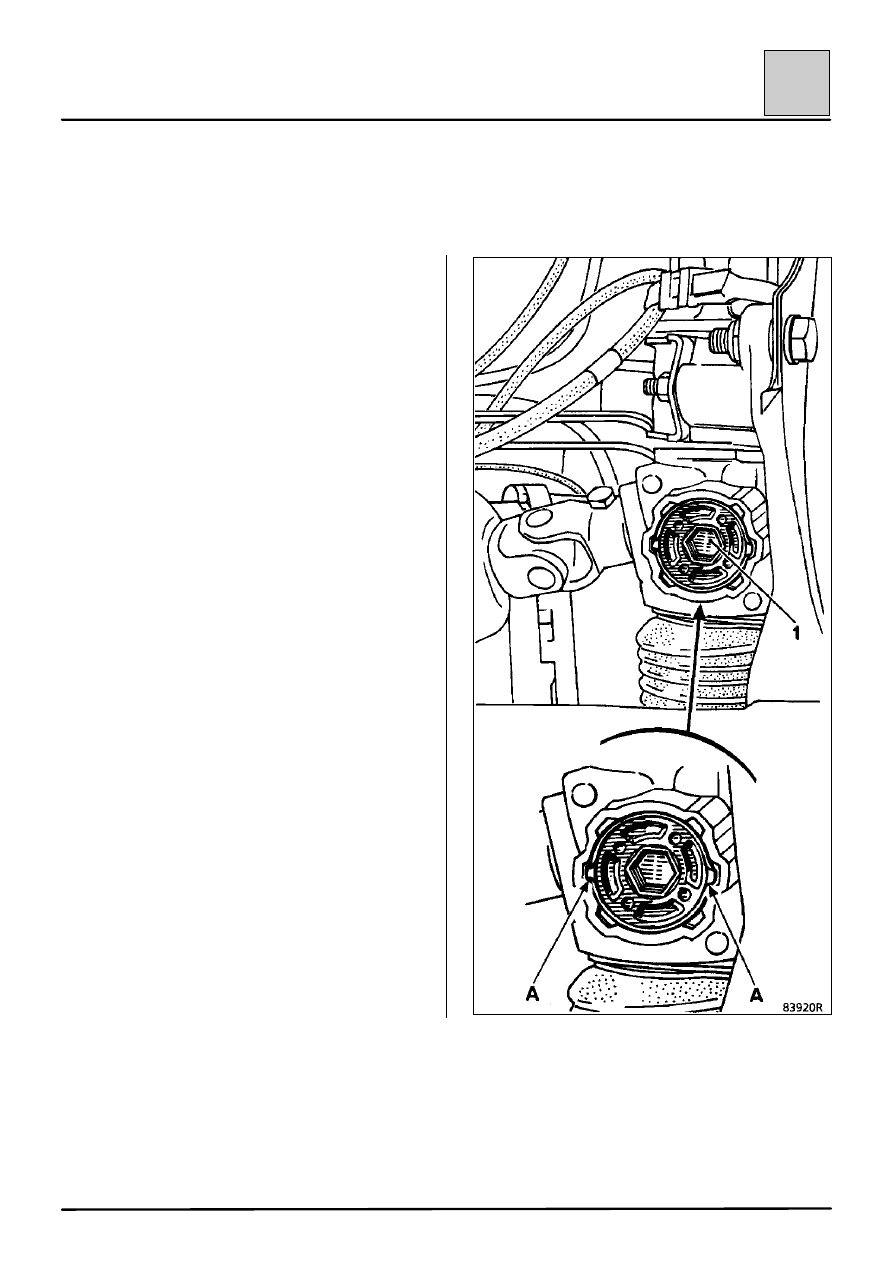

Освободите регулировочную гайку (1), выпрямив
загнутые язычки (А) на стопорной шайбе гайки.

Проверьте, вращая рулевое колесо, что рулевой
механизм возвращается в среднее положение.

Максимально допустимая регулировка: поворот
гайки на один вырез.

Снова законтрите гайку загибкой двух
противолежащих язычков стопорной шайбы в
вырезах на корпусе механизма.

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос усилителя рулевого управления

36-8

36

ЗАМЕНА ШКИВА (двигатель D7F-F8Q без
кондиционера)

СНЯТИЕ

Снимите:

– ремень привода насоса усилителя рулевого

управления,

– шкив (три болта крепления).

УСТАНОВКА

Установка в порядке обратном снятию.
Соблюдайте процедуру натяжения ремня (см.
раздел 07).

ЗАМЕНА ШКИВА (двигатель E7J без
кондиционера)

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Dir. 1083

Приспособление для установки
шкива насоса усилителя рулевого
управления

B.Vi. 22-01

+

B.Vi. 47

Приспособление для снятия шкива
насоса усилителя рулевого
управления

СНЯТИЕ

Снятый насос (описание способа снятия смотрите
на следующих страницах) установите в тиски и

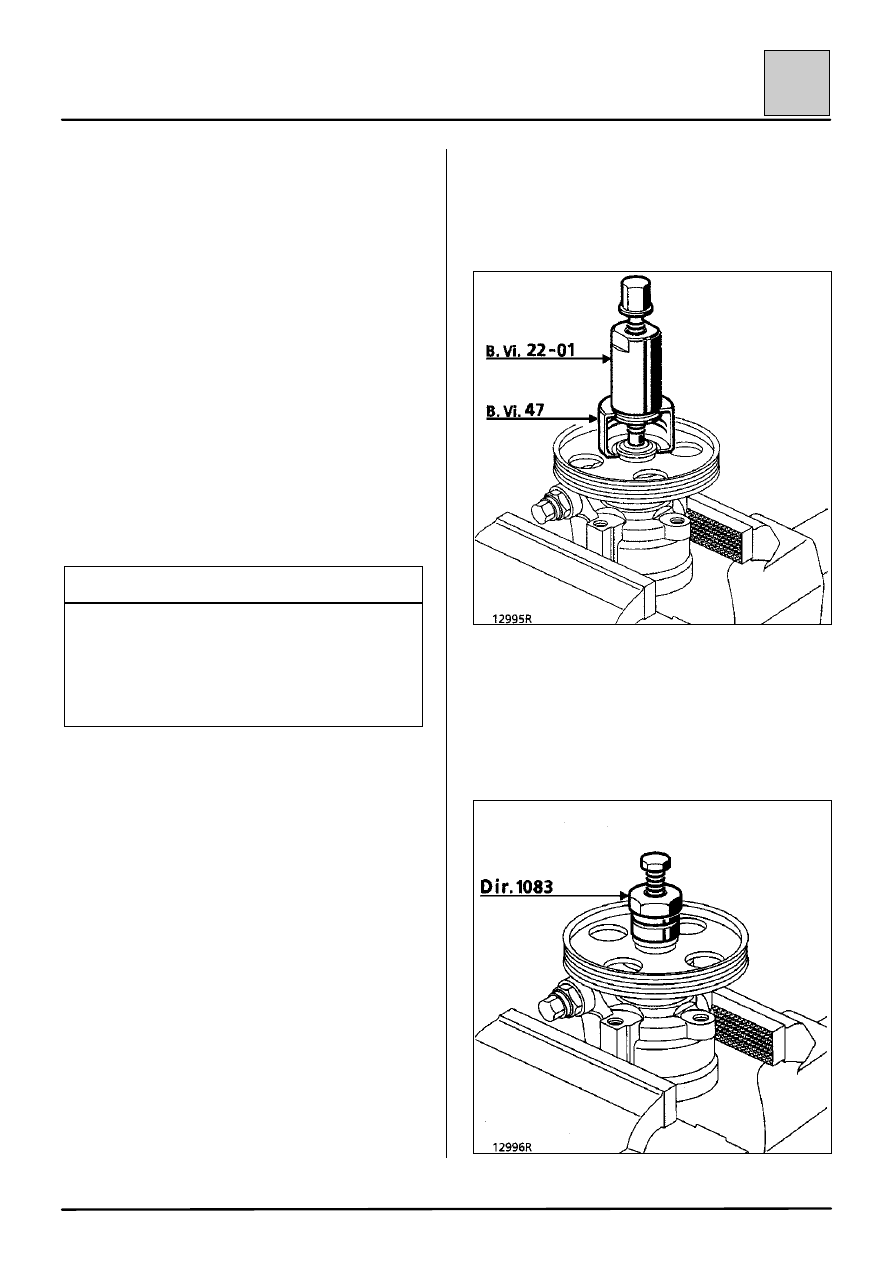

снимите шкив с помощью приспособления
B.Vi. 22-01 + B.Vi. 47.

УСТАНОВКА

Установите шкив с помощью приспособления
Dir. 1083.

Запрессуйте шкив до получения размера

Х = 34,7 мм ± 0,2

РУЛЕВОЕ УПРАВЛЕНИЕ

Насос усилителя рулевого управления

36-9

36

Двигатель D7F без

кондиционера

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 453-01 Зажим для шлангов

T.Ar. 1094

Съемник

Установите автомобиль на двухстоечный
подъемник.

СНЯТИЕ

Снимите:

– ремень привода насоса усилителя рулевого

управления,

– шкив.

Установите зажим Mot. 453-01 на подводящую
трубку.

Отсоедините подводящую трубку и трубку
высокого давления. Примите меры к сбору
рабочей жидкости (прикройте генератор).

Отверните три болта крепления и снимите насос.

УСТАНОВКА

Установка в порядке обратном снятию.
Соблюдайте процедуру натяжения ремня (см.
раздел 07).

Заполните контур усилителя рабочей жидкостью,
вращая рулевой механизм от упора до упора.
