СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

Рекуперация паров масла

14-10

14

Двигатель F8Q

1 Двигатель
2 Маслоотстойник
3 Воздушный фильтр
4 Впускной коллектор

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

Система рециркуляции отработавших газов

14-11

14

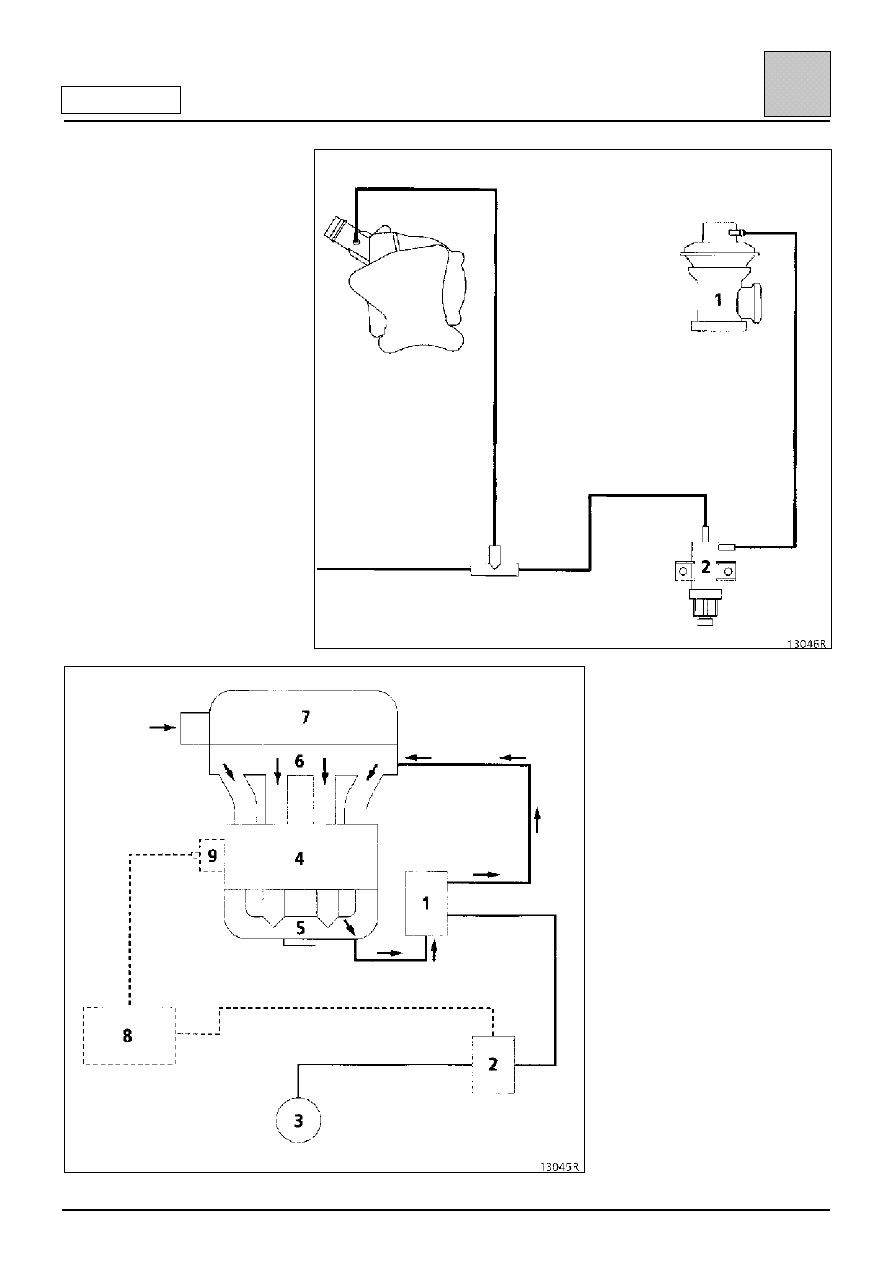

Двигатель F8Q

1 Пневмоклапан системы

рециркуляции отработавших
газов

2 Электромагнитный клапан

системы рециркуляции
отработавших газов
(открыт/закрыт)

3 Вакуумный насос
4 Двигатель
5 Выпускной коллектор
6 Впускной коллектор
7 Воздушный фильтр
8 Компьютер впрыска
9 Датчик температуры

охлаждающей жидкости

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

Система рециркуляции отработавших газов

14-12

14

Двигатель F8Q

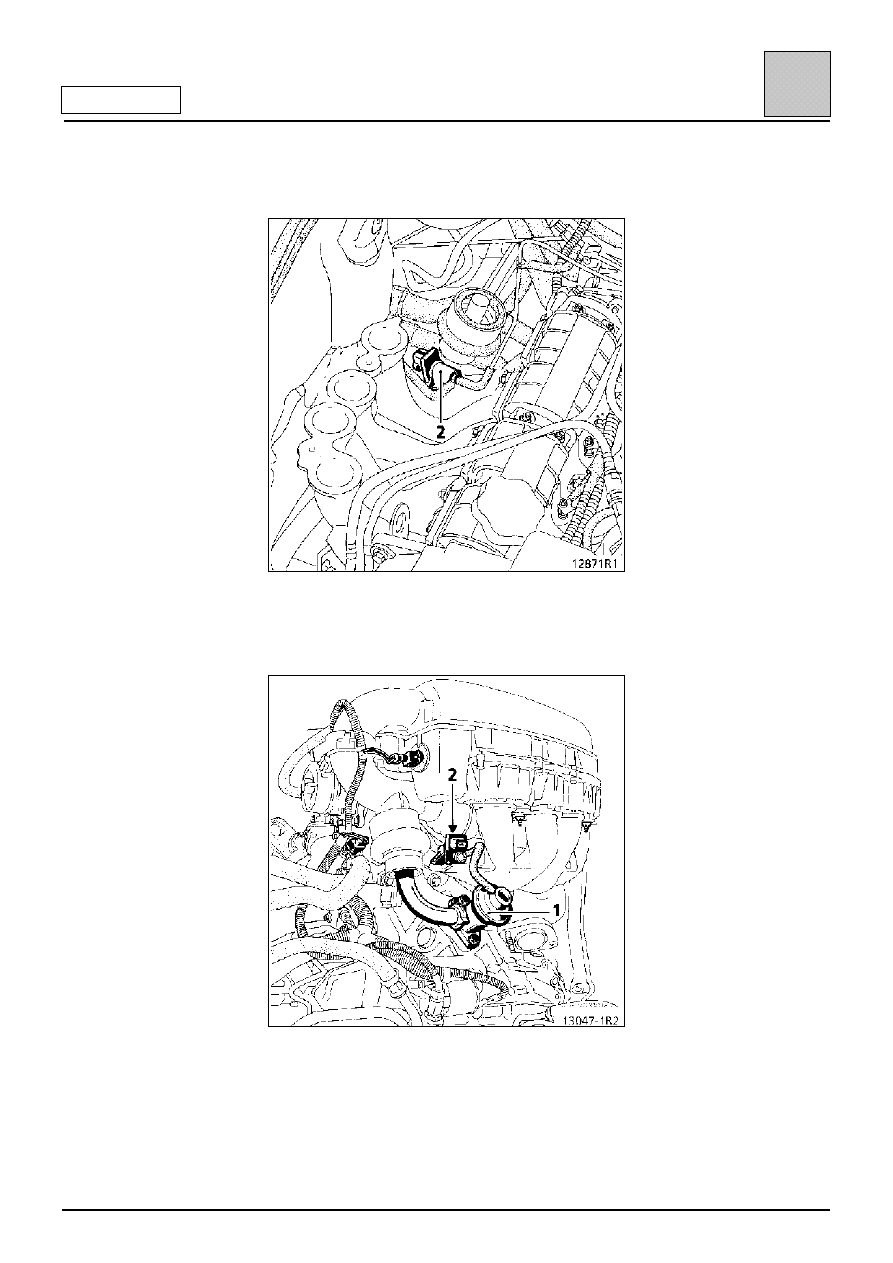

Чтобы снять электромагнитный клапан (2)
системы рециркуляции отработавших газов,
предварительно снимите воздушный фильтр.

Чтобы снять клапан (1) системы рециркуляции
отработавших газов, снимите воздушный фильтр;
заменяйте прокладку между электромагнитным
клапаном и коллектором при каждом снятии.

ОСОБЕННОСТИ

Чтобы снять стальной трубопровод,
соединяющий пневмоклапан системы
рециркуляции отработавших газов с воздушным
фильтром, следует предварительно снять
пневмоклапан.

СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ

Система рециркуляции отработавших газов

14-13

14

Двигатель F8Q

Управление системой рециркуляции
отработавших газов осуществляет компьютер с
помощью циклически работающего
электромагнитного клапана.

Следующие параметры являются
определяющими для открытия электромагнитного
клапана системы рециркуляции отработавших
газов:
– температура воздуха;
– температура охлаждающей жидкости;
– высота над уровнем моря;
– положение рычага нагрузки;
– скорость автомобиля;
– частота вращения коленчатого вала

двигателя.

Система рециркуляции отработавших газов
отключается если:
– температура воздуха <16

°°°°С или

– температура охлаждающей жидкости <45

°°°°С

или

– частота вращения двигателя/сигнал

потенциометра нагрузки превышают
пороговые значения.

Система рециркуляции отработавших газов
отключается через 40 секунд работы двигателя
на холостом ходу.

Система рециркуляции отработавших газов вновь
включается, как только скорость движения
автомобиля будет равна >40 км/час. Система
отключается вновь после 40 секунд работы
двигателя на холостом ходу и при остановке
автомобиля.

Правый барграф 14 на приборе XR25
высвечивается при разрешении компьютером
рециркуляции отработавших газов. Чтобы
убедиться, что имеется управление системой
рециркуляции отработавших газов, выполните
проверку #24; если полученная величина
отличается от 0, то это означает, что система
рециркуляции отработавших газов находится под
управлением компьютера.
