ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Силовой агрегат

10-24

10

Двигатель F8Q

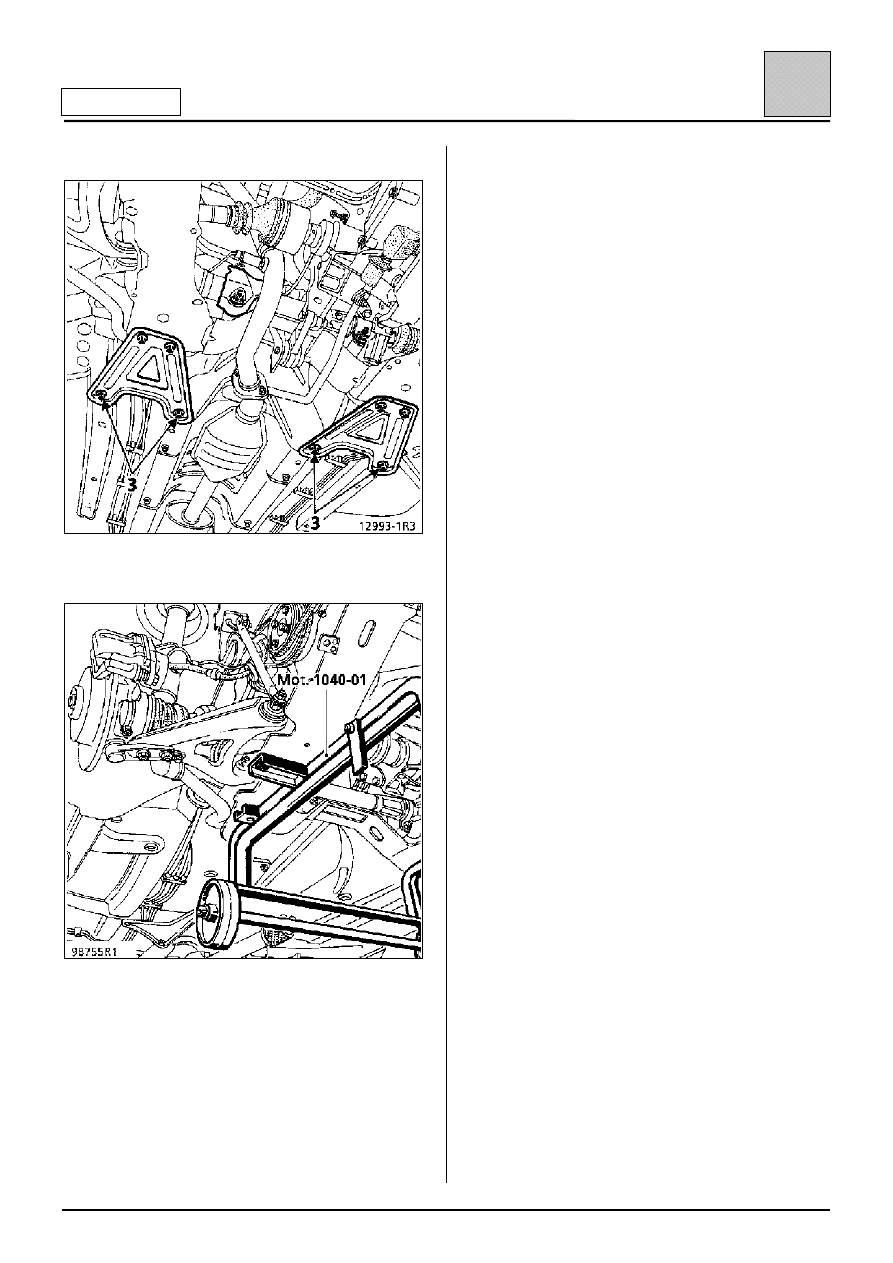

Снимите болты крепления (3).

Установите тележку Mot. 1040-01 снизу
подрамника.

Опустите мост до соприкосновения колес тележки
с полом.

Снимите болты крепления подрамника и
извлеките силовой агрегат, подняв вверх кузов.

ПРИМЕЧАНИЕ. Если для выполнения ремонта
необходимо разделить на составные части
силовой агрегат, состоящий из двигателя, коробки
передач и подрамника, то следует отметить
положение приспособления Mot. 1159 на
подрамнике.

УСТАНОВКА

Выравнивание подрамником относительно кузова
упрощается, если вставить два резьбовых
стержня приспособления Mot. 1233-01 в передние
крепежные отверстия подрамника.

Затяните винты крепления подрамника с
моментом:
– 6,2 даН

⋅⋅⋅⋅м спереди;

– 10,5 даН

⋅⋅⋅⋅м сзади.

Проведите установку в порядке, обратном снятию.

Установите правильно теплоотражающие щитки.

Заверните болты крепления плавающих скоб
тормозов, смазав их герметиком Loctite
FRENBLOC, и затяните их с предписанным
моментом.

Нажмите несколько раз на педаль тормоза для
установки поршней тормозных механизмов в
рабочее положение.

Выполните:
– заправку маслом коробки передач и двигателя,

если это необходимо;

– заполнение охлаждающей жидкостью и

удаление воздуха из системы охлаждения (см.
главу 19 «Заполнение охлаждающей
жидкостью и удаление воздуха»).

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Поддон картера

10-25

10

Двигатель D7F

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления поддона картера

1

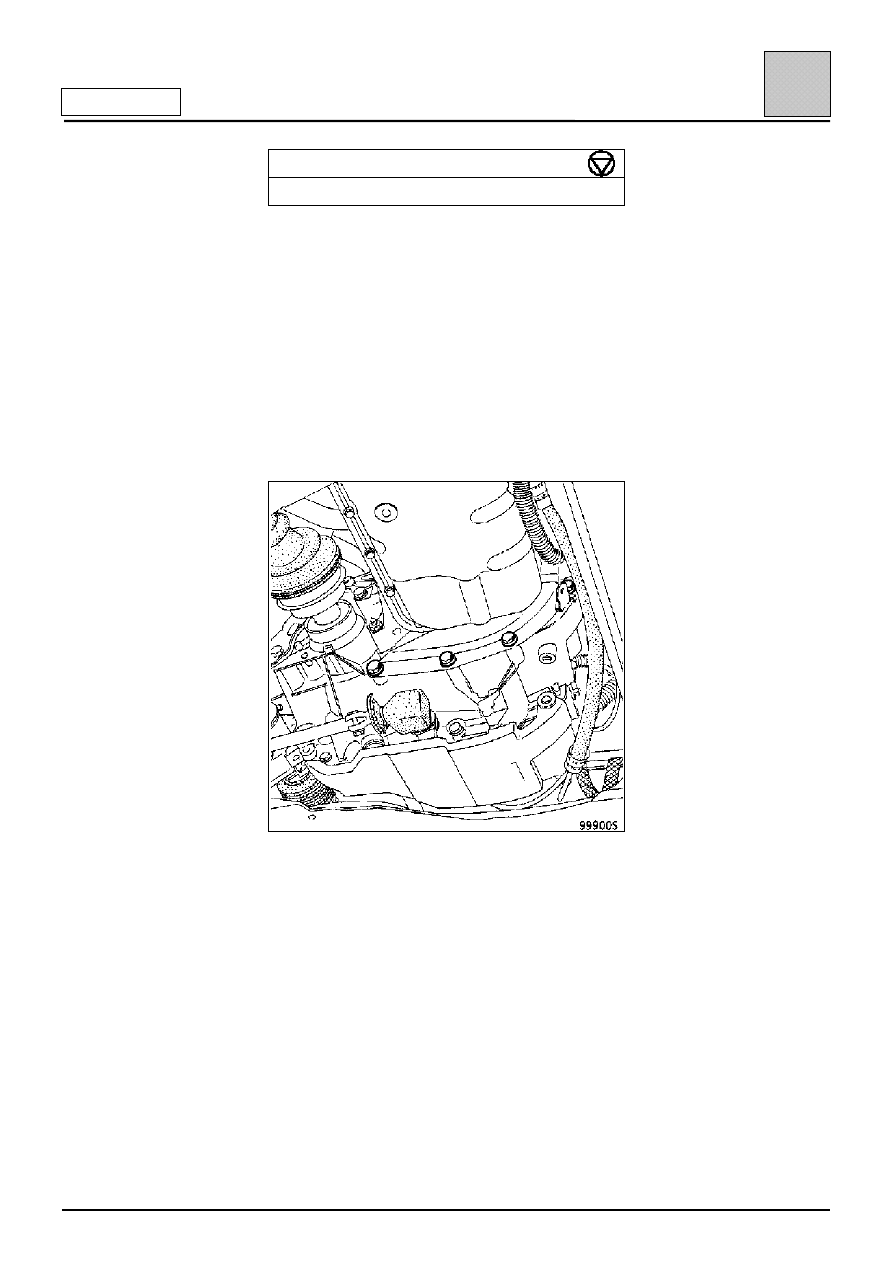

Установите автомобиль на двухстоечный
подъемник.

Отсоедините провода от клемм аккумуляторной
батареи.

Слейте масло из двигателя.

Снимите:
– датчик уровня масла с помощью специального

ключа для круглых гаек на 19;

– защиту поддона двигателя.

Снимите болты крепления поддона картера.

Поверните поддон картера к задней части
автомобиля, чтобы можно было извлечь
маслоприемник из поддона картера.

Очистите привалочные поверхности, не
используя при этом для очистки поверхностей
алюминиевых деталей инструментов с острой
кромкой.

УСТАНОВКА

Выполните установку в порядке, обратном
снятию, установив при этом новую прокладку.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Поддон картера

10-26

10

Двигатель E7J/F8Q

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1233-01

Резьбовые штанги для снятия
подрамника

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты переднего крепления
подрамника

6,2

Болты заднего крепления подрамника

10,5

Болты крепления поддона картера
двигателя E7J

1

Болты крепления поддона картера
двигателя F8Q

1,5

Болт клеммного соединения вилки
карданного шарнира рулевого вала

3

Болт крепления реактивной тяги

6,2

Болты крепления колеса

9

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините провода от выводов аккумуляторной
батареи.

Слейте масло из двигателя.

Снимите:
– передние колеса;

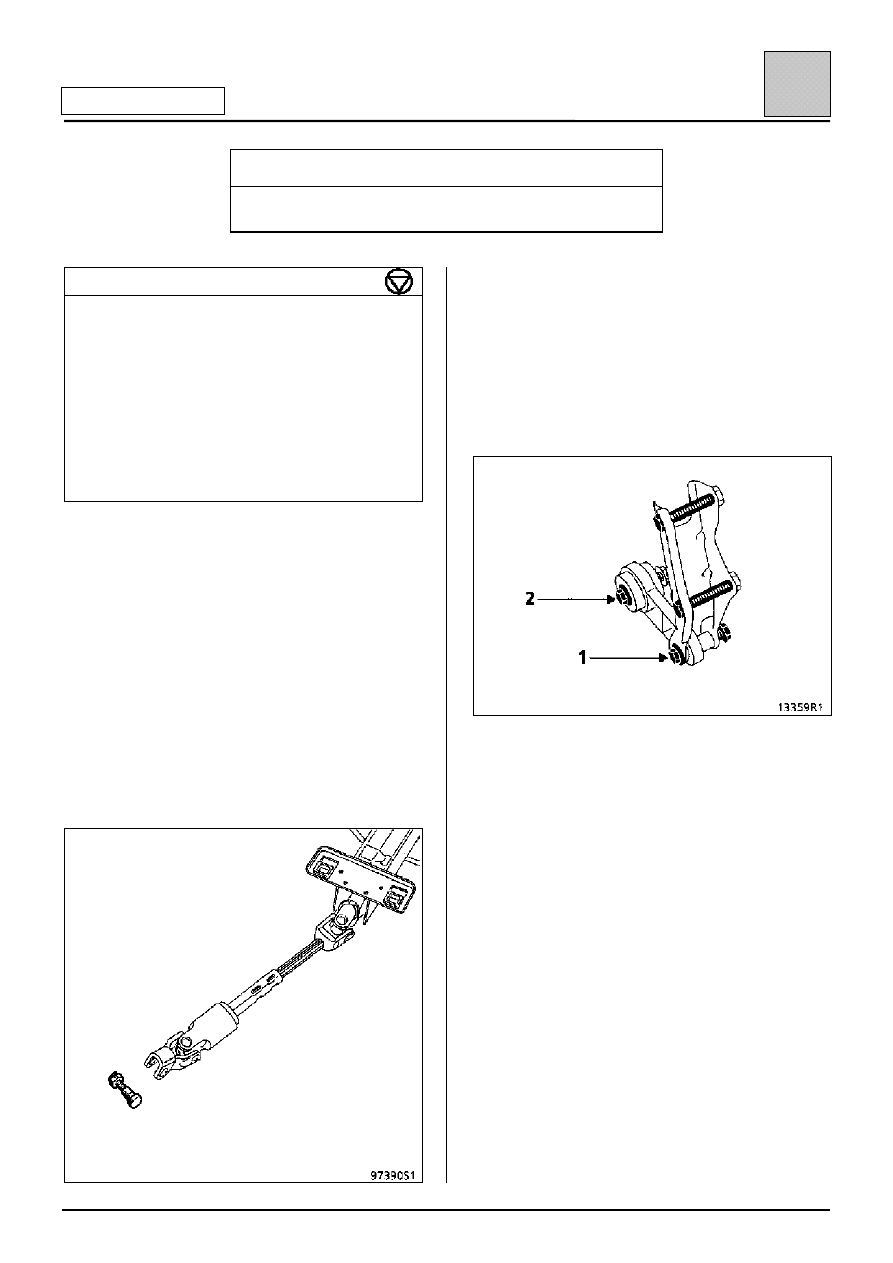

– гайку и винт клеммного соединения вилки

карданного шарнира рулевого вала,
предварительно сместив защитный чехол;

– выпрессовать из поворотных кулаков пальцы

шаровых шарниров рычагов подвески, а также
пальцы шаровых шарниров наконечников
рулевых тяг для двигателя E7J;

– соединительную тягу между подрамником и

кузовом;

– отсоедините тягу привода переключения

передач от рычага выбора передач;

– болт (1) и отпустите болт (2) реактивной тяги;

– детали крепления нижней опоры бампера;
– приемную трубу глушителей для двигателя

F8Q.

Особенности двигателя E7J

Снимите:
– тепловой экран выпускного коллектора;
– каталитический нейтрализатор;
– защитный кожух маховика;
– держатели трубопроводов усилителя рулевого

управления на блоке цилиндров и
многофункциональном кронштейне.

ДВИГАТЕЛЬ В СБОРЕ И ЕГО НИЖНЯЯ ЧАСТЬ

Поддон картера

10-27

10

Двигатель E7J/F8Q

Для двигателей всех типов

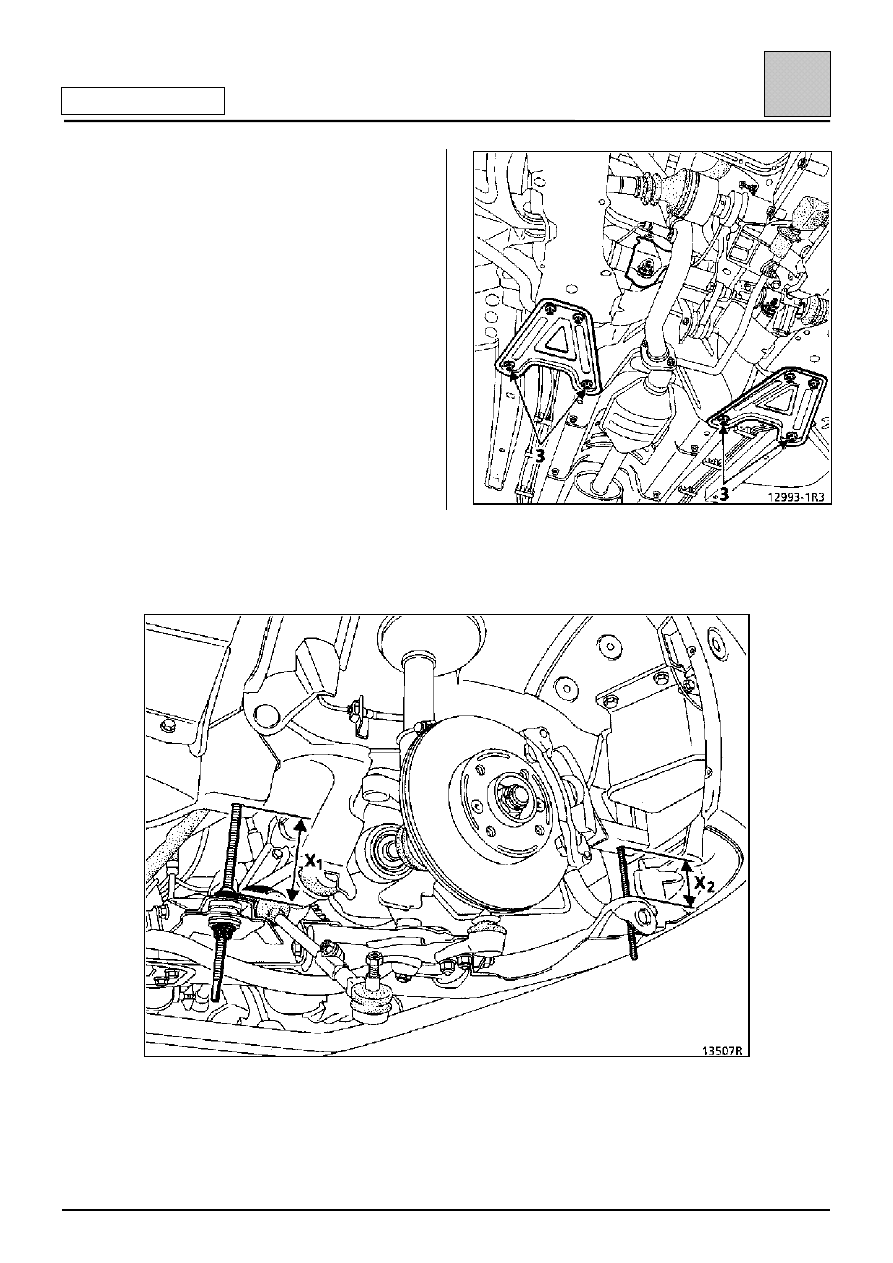

Снимите:
– болты крепления (3);
– болты крепления подрамника и поставьте на

их место резьбовые стержни приспособления
Mot. 1233-01.

С помощью резьбовых стержней приспособления Mot. 1233-01 постепенно опустите
подрамник до получения приблизительно размеров Х

1

 и Х

2

.

Двигатель E7J

Двигатель F8Q

Х

1

= 9 см

Х

2

= 12 см

Х

1

 = 7 см

Х

2

= 9 см

Снимите поддон картера.
