77A

-

5

GUARNECIDO DE LOS ASIENTOS DELANTEROS

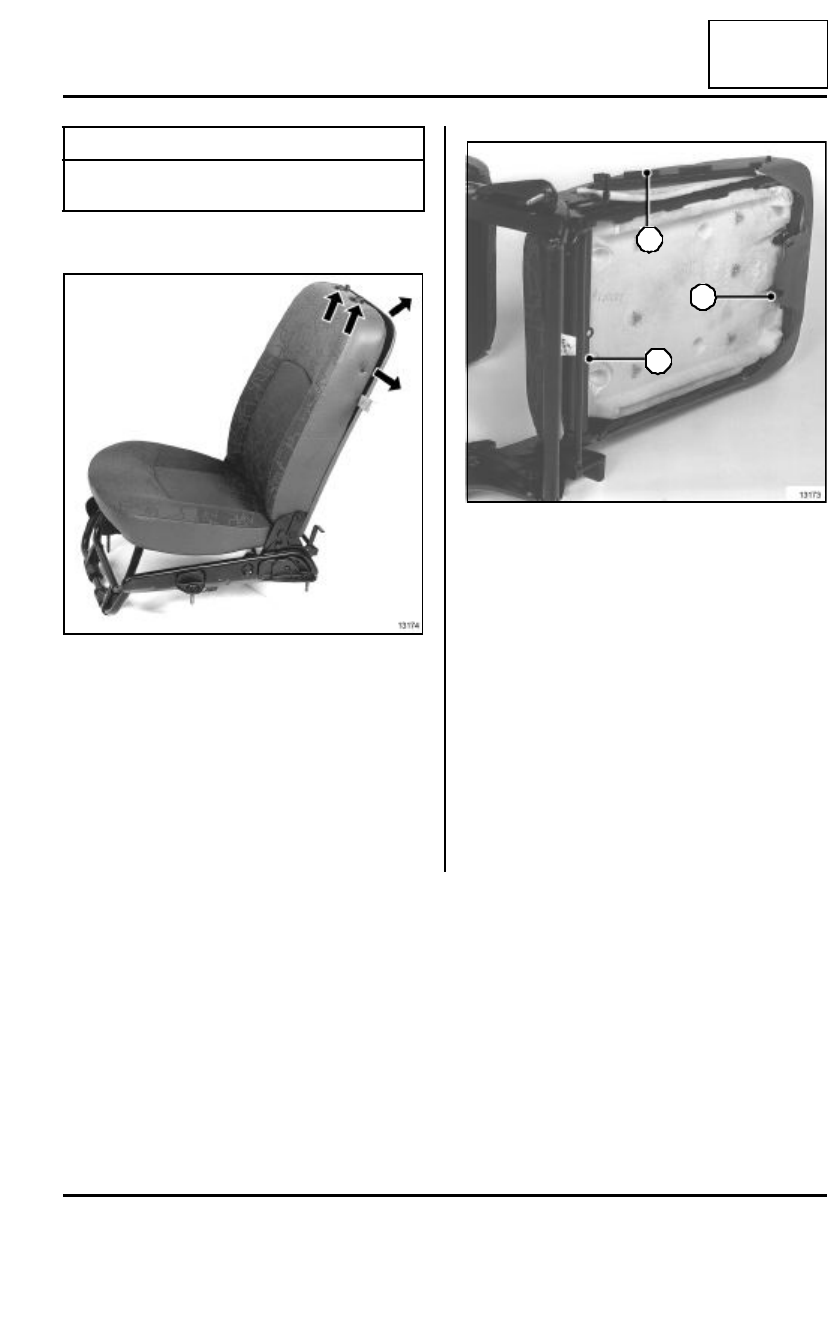

Guarnecido del respaldo del asiento delantero abatible: Extracción - Reposición

77A

EXTRACCIÓN

Extraer:

- el asiento,

- el apoyacabezas,

- las partes superiores de la guía del apoya-cabe-

zas.

Soltar:

- los topes,

- la parte trasera del respaldo mediante el útil (Car.

1363).

Soltar el guarnecido del respaldo (1), (2) y (3).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Utillaje especializado indispensable

Car. 1363

Palanca de desguar-
necido

13174

13173

1

2

3

77A

-

6

GUARNECIDO DE LOS ASIENTOS DELANTEROS

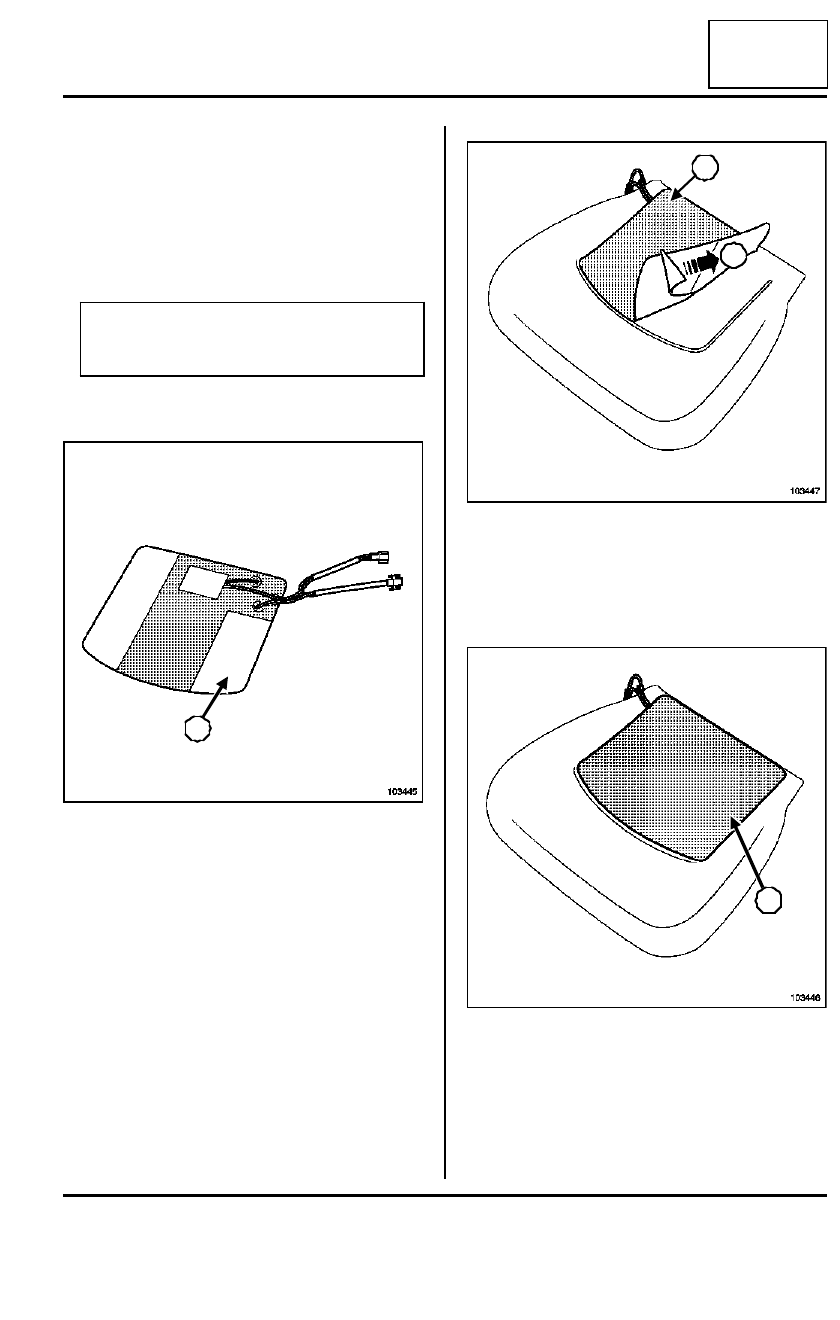

Napa calefactante del asiento: Extracción - Reposición

77A

EXTRACCIÓN

Extraer:

- el asiento completo,

- las grapas de cierre de la cofia del cojín del asien-

to,

- la cofia del cojín del asiento.

REPOSICIÓN

Despegar la lámina de protección (1) de la napa.

Posicionar la napa calefactante en la espuma.

Pegar la parte (2).

Despegar la lámina de protección (3) de la napa.

Pegar la parte (4) de la napa.

Grapar los cierres de la cofia en la espuma del cojín
del asiento.

Referencia de las grapas: 77 01 047 751

Proceder en el sentido inverso de la extracción.

ATENCIÓN

Despegar con cuidado la napa calefactante
(riesgo de deteriorar la espuma).

103445

1

103447

103446

2

3

4

78A

-

1

GUARNECIDO DE LOS ASIENTOS TRASEROS

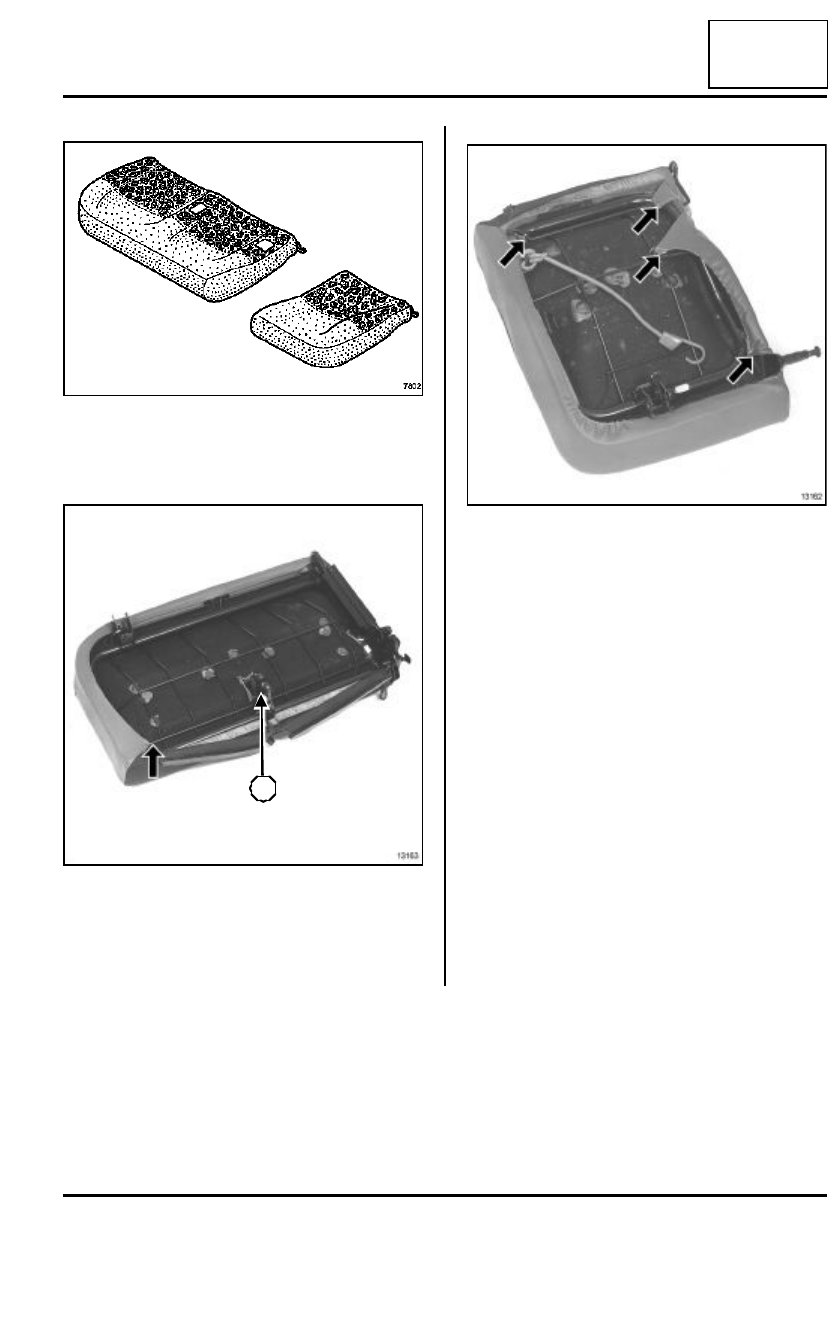

Guarnecido del cojín de la banqueta trasera 1/3 y 2/3: Extracción - Reposición

78A

EXTRACCIÓN

Cojín del asiento 2/3

Quitar el tornillo de fijación del cinturón (1).

Soltar el borde trasero del guarnecido.

Cortar la grapa de fijación.

Soltar las otras partes del guarnecido.

Cojín del asiento 1/3

Soltar el borde trasero del guarnecido.

Cortar las grapas de fijación.

Soltar el guarnecido.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

7802

13163

1

13162

78A

-

2

GUARNECIDO DE LOS ASIENTOS TRASEROS

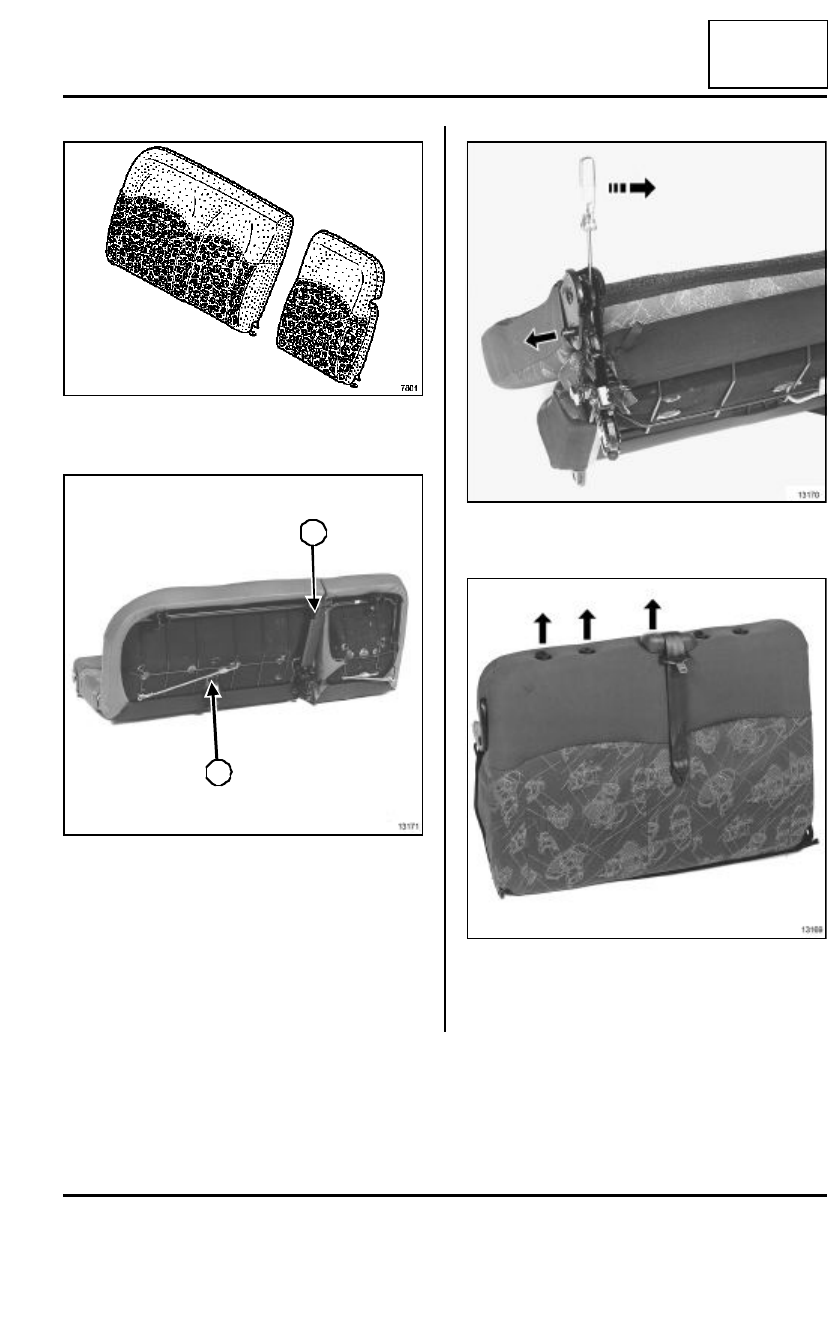

Guarnecido del respaldo de la banqueta trasera 1/3 y 2/3: Extracción - Reposición

78A

EXTRACCIÓN

Desolidarizar las dos banquetas (1).

Extraer la fijación del enrollador de cinturón trasero
central (2).

Extraer las fijaciones del respaldo y los separado-
res.

Soltar:

- la tapa del cinturón trasero central,

- las tapas guías de apoyacabezas.

7801

13171

1

2

13170

13169
