77A

-

1

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del cojín del asiento delantero: Extracción - Reposición

77A

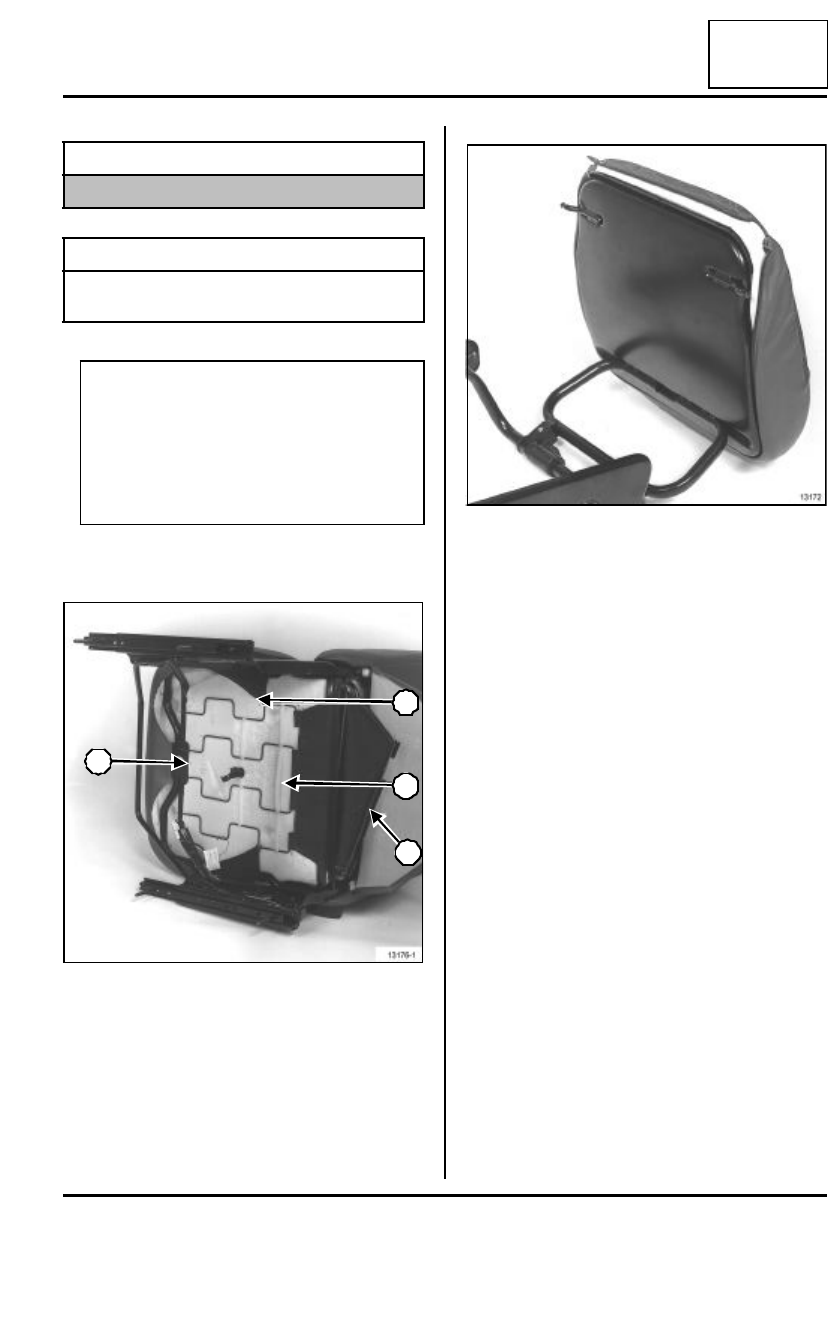

EXTRACCIÓN

Extraer el asiento.

Soltar el borde trasero del guarnecido del respaldo
(1) y del guarnecido de cojín del asiento (2).

Cortar las grapas (3).

Separar la parte delantera del guarnecido (4).

Extraer el conjunto «  cofia-espuma  » de la armadu-
ra del asiento.

Cojín del asiento abatible

Soltar las bandas de sujeción de la cofia en toda la
periferia del cojín del asiento.

Extraer el conjunto «  cofia-espuma  ».

REPOSICIÓN

Colocar en su sitio todas las grapas.

Proceder en el sentido inverso de la extracción.

Apretar al par los tornillos de fijación del asiento
delantero (21 N.m).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillos de fijación del
asiento delantero

21 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear el calculador del airbag
con el útil de diagnóstico (consultar (consultar
8 , Equipamiento eléctrico) . Al activarse esta
función, todas las líneas de ignición están inhibi-
das y el testigo del airbag en el cuadro de instru-
mentos se enciende fijo (contacto puesto).

13176-1

1

2

3

4

13172

77A

-

2

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

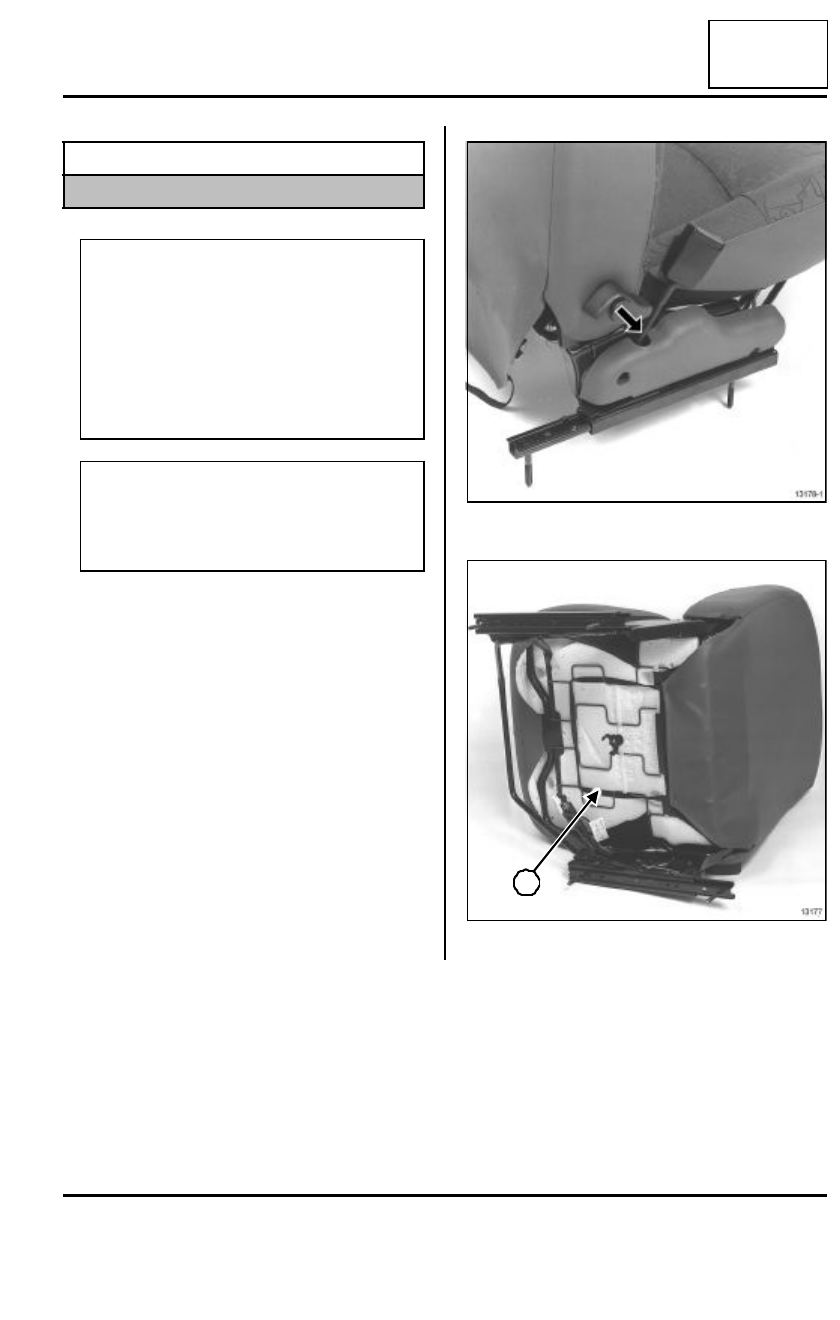

EXTRACCIÓN

Extraer:

- el asiento delantero (consultar 75A, Armadura y

deslizaderas del asiento delantero, Asiento de-
lantero completo: Extracción-Reposición) (res-
petar las consignas de seguridad),

- el apoyacabezas,

- las guías del apoyacabezas,

- el apoyabrazos delantero (consultar 79A, Acceso-

rios del asiento delantero, Apoyabrazos delan-
tero: Extracción - Reposición) (según el nivel de
equipamiento),

- la bandeja del respaldo del asiento (consultar 79A,

Accesorios del asiento delantero, Bandeja del
respaldo del asiento: Extracción - Reposición)
(si el vehículo está equipado).

Soltar el mando de inclinación del respaldo.

Extraer el elástico de sujeción (1).

Material indispensable

útil de diagnóstico

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad, bloquear imperativamente el cal-
culador del airbag con el útil de diagnóstico
(consultar 88C, Airbag y pretensores, Proceso
de bloqueo del calculador del airbag). Al acti-
varse esta función, todas las líneas de ignición
están inhibidas y el testigo del airbag en el
cuadro de instrumentos se enciende fijo (con el
contacto puesto).

IMPORTANTE

Se prohíbe manipular los sistemas pirotécnicos
(airbag o pretensor) cerca de una fuente de calor
o de una llama; hay riesgo de que se activen los
airbags o los pretensores.

13178-1

13177

1

77A

-

3

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

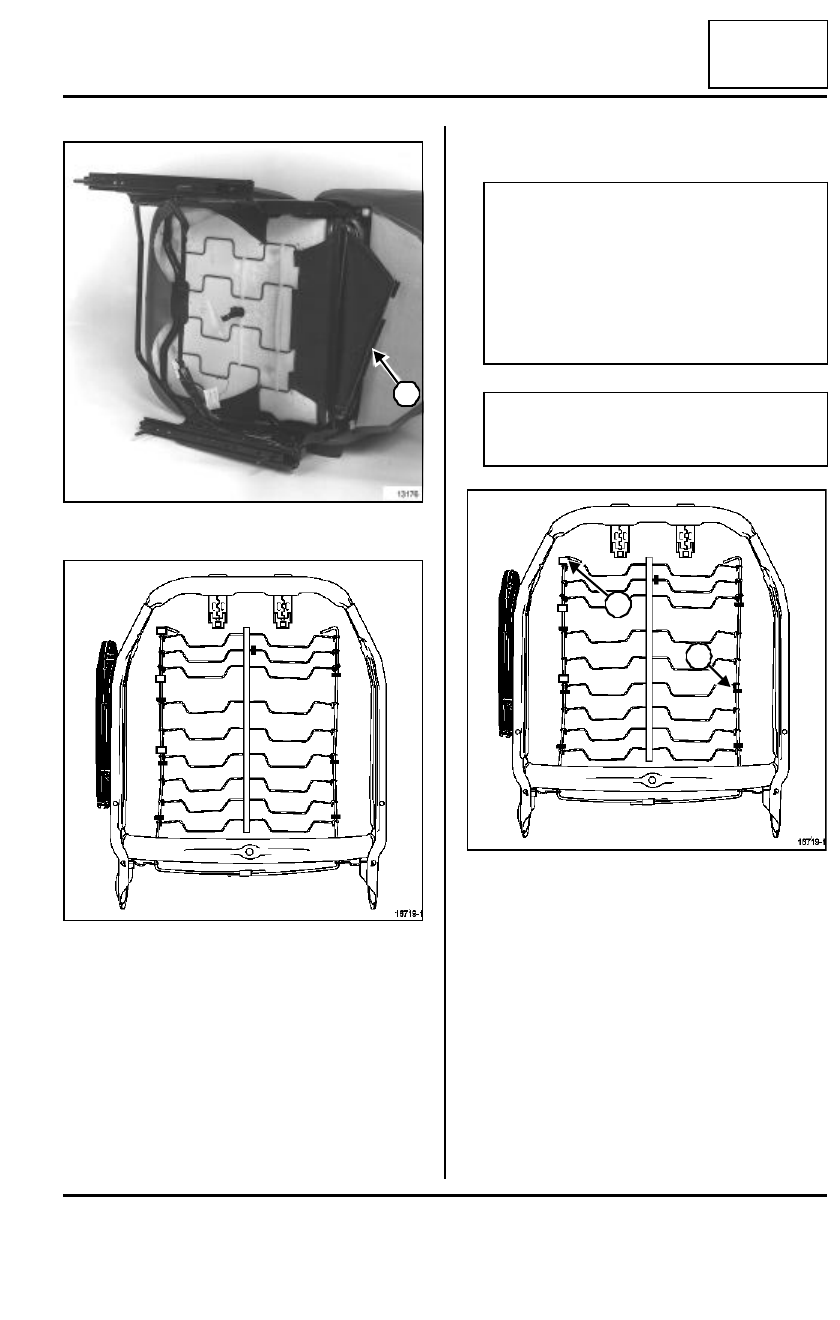

Soltar la banda de retención (2).

Subir la cofia del respaldo cortando las grapas con-
forme sea necesario.

Extraer la cofia del respaldo.

REPOSICIÓN

(3): Grapas sobre el varillaje de la espuma.

(4): Grapas de correa delantera.

Colocar:

- la cofia del respaldo,

- la banda de retención,

- los elásticos de sujeción,

- el mando de inclinación,

- el apoyabrazos delantero (consultar 79A, Acceso-

rios del asiento delantero, Apoyabrazos delan-
tero: Extracción - Reposición) (según el nivel de
equipamiento),

13176

16719-1

2

IMPORTANTE

Respetar la posición y el número de grapas que
hay que utilizar.

Utilizar grapas del mismo tipo que las de serie
(referencia: 77 01 047 751  ).

El engastado de estas grapas se hace mediante
una pinza específica (Referencia: 00 00 152 100
).

ATENCIÓN

Al grapar las correas, las grapas no deben perfo-
rarlas, sino que deben rodearlas.

16719-1

4

3

77A

-

4

GUARNECIDO DE LOS ASIENTOS DELANTEROS

Guarnecido del respaldo del asiento delantero: Extracción - Reposición

77A

- la bandeja del respaldo del asiento (consultar 79A,

Accesorios del asiento delantero, Bandeja del
respaldo del asiento: Extracción - Reposición)
(si el vehículo está equipado).
