ABRIENTES NO LATERALES

Capot delantero: Sustitución:

48A

La sustitución de esta pieza es una operación de base
para una colisión delantera.

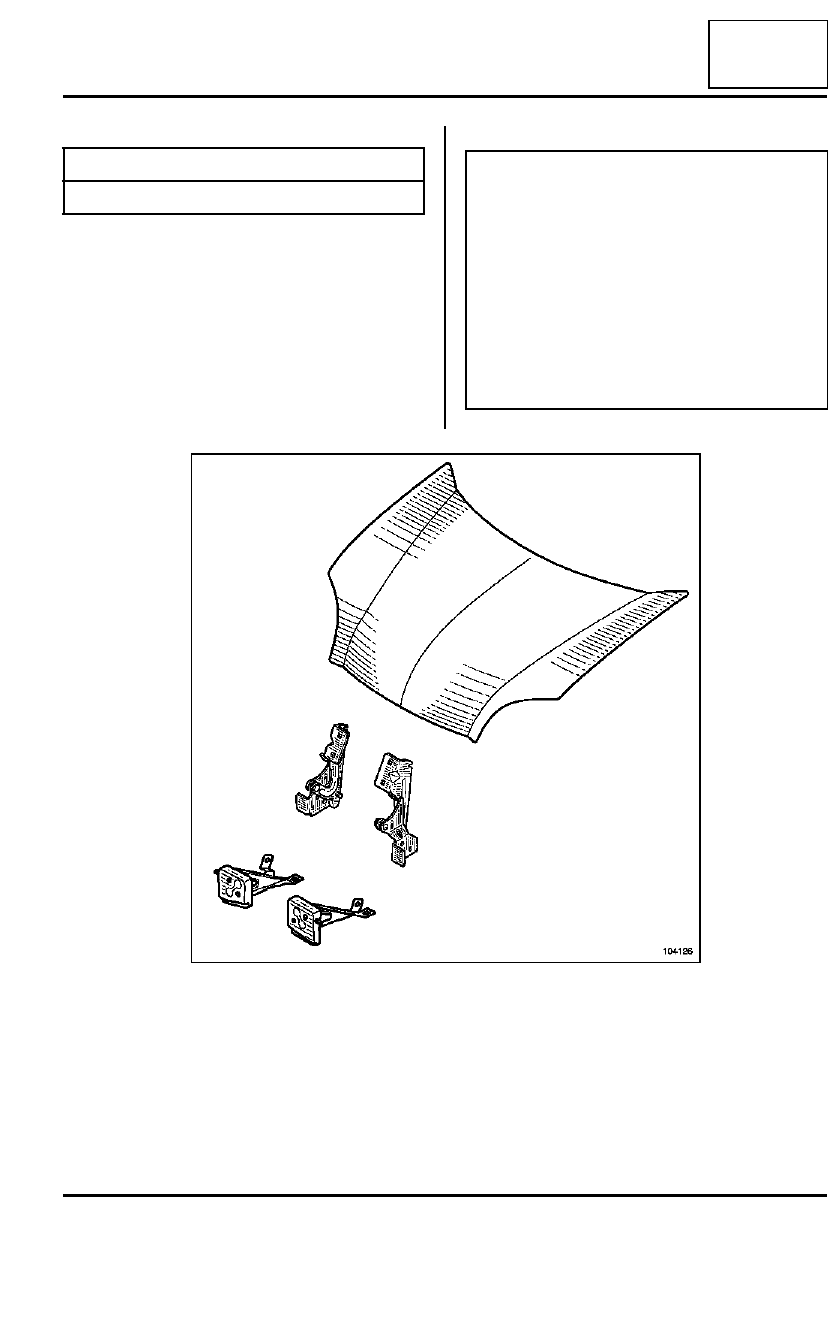

El capot puede sustituirse de tres maneras diferentes:

- el capot solo,

- el capot y los compases del capot,

- el capot, los compases del capot y los soportes de

compases del capot.

Encontrarán a continuación los métodos de reglaje
adaptados a cada uno de estos casos.

Pares de apriete

m

tornillos del capot

8 N.m

Nota:

Las operaciones de extracción-reposición y de des-
vestido no presentan dificultades particulares por lo
que a continuación sólo encontrarán el método de
reglaje.

Antes de realizar el montaje definitivo, rehacer la
estanquidad entre la carrocería y los compases de
capot con masilla de relleno (consultar NT 396A,
Estanquidad bisagras de la puerta del maletero
y fijación de la aleta delantera ).

Para los juegos (consultar 40A, Generalidades,
Juegos de abrientes).

104126

48A

-

2

ABRIENTES NO LATERALES

Capot delantero: Sustitución:

48A

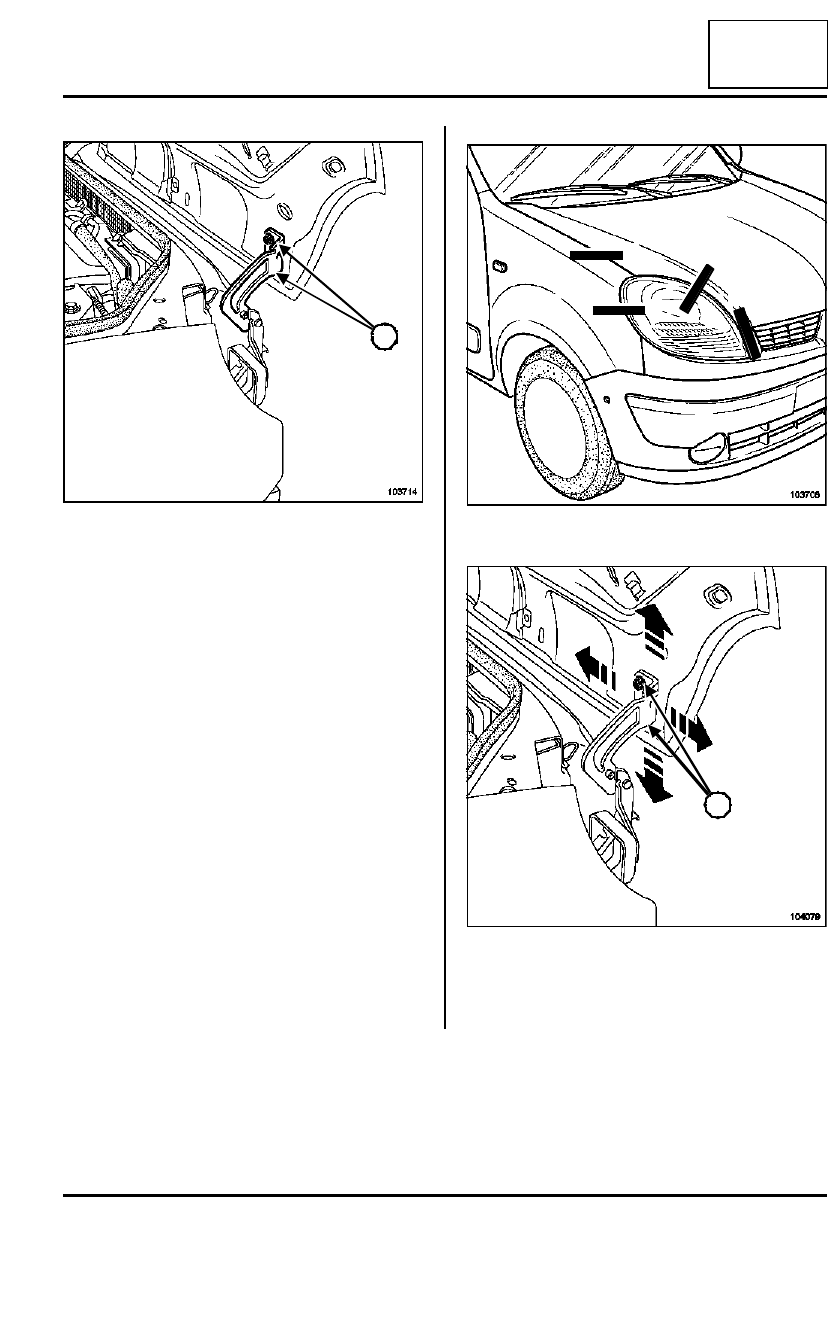

Quitar los tornillos del capot (1) (esta intervención
requiere dos operarios)

Proceder en el orden inverso de la extracción.

Apretar al par los tornillos del capot (8 N.m).

Zonas de reglajes

El capot solo

Aproximar todas las fijaciones sin apretar.

Reglar el enrasado con los faros y la calandra así
como los juegos laterales (zonas 1, 3 y 4), con los
tornillos (1).

103714

1

103708

104079

4

3

2

1

1

48A

-

3

ABRIENTES NO LATERALES

Capot delantero: Sustitución:

48A

El capot y los compases del capot

Montar y apretar los compases en el capot en la po-
sición media de reglaje.

Montar el conjunto en el vehículo.

Aproximar todas las fijaciones sin apretar.

Reglar la altura de la parte delantera del capot y los
juegos laterales (zonas 1, 3 y 4), con los tornillos (2).

Afinar los reglajes de afloramiento y laterales con
los tornillos (1).

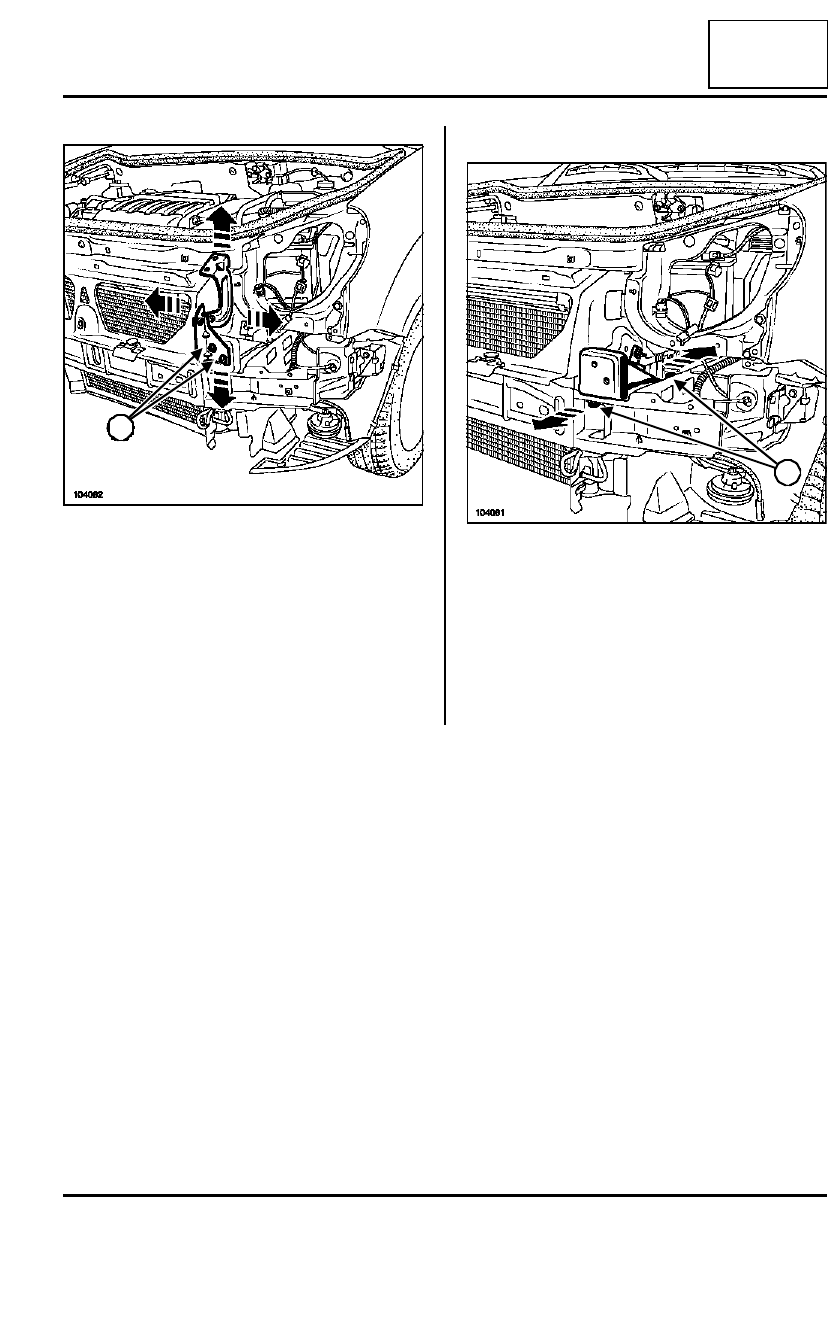

El capot, los compases del capot y los soportes de

compás del capot.

Posicionar los soportes del frente delantero (consul-
tar 42A, Estructura superior delantera, Frente de-
lantero).

Aproximar todas las fijaciones sin apretar.

El capot no es regulable por los tornillos (3) más que
de adelante hacia atrás (zonas 3 y 4).

104082

2

104081

3
