44A

-

2

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia: Adaptación

44A

II - PARTICULARIDAD DE LA ADAPTACIÓN

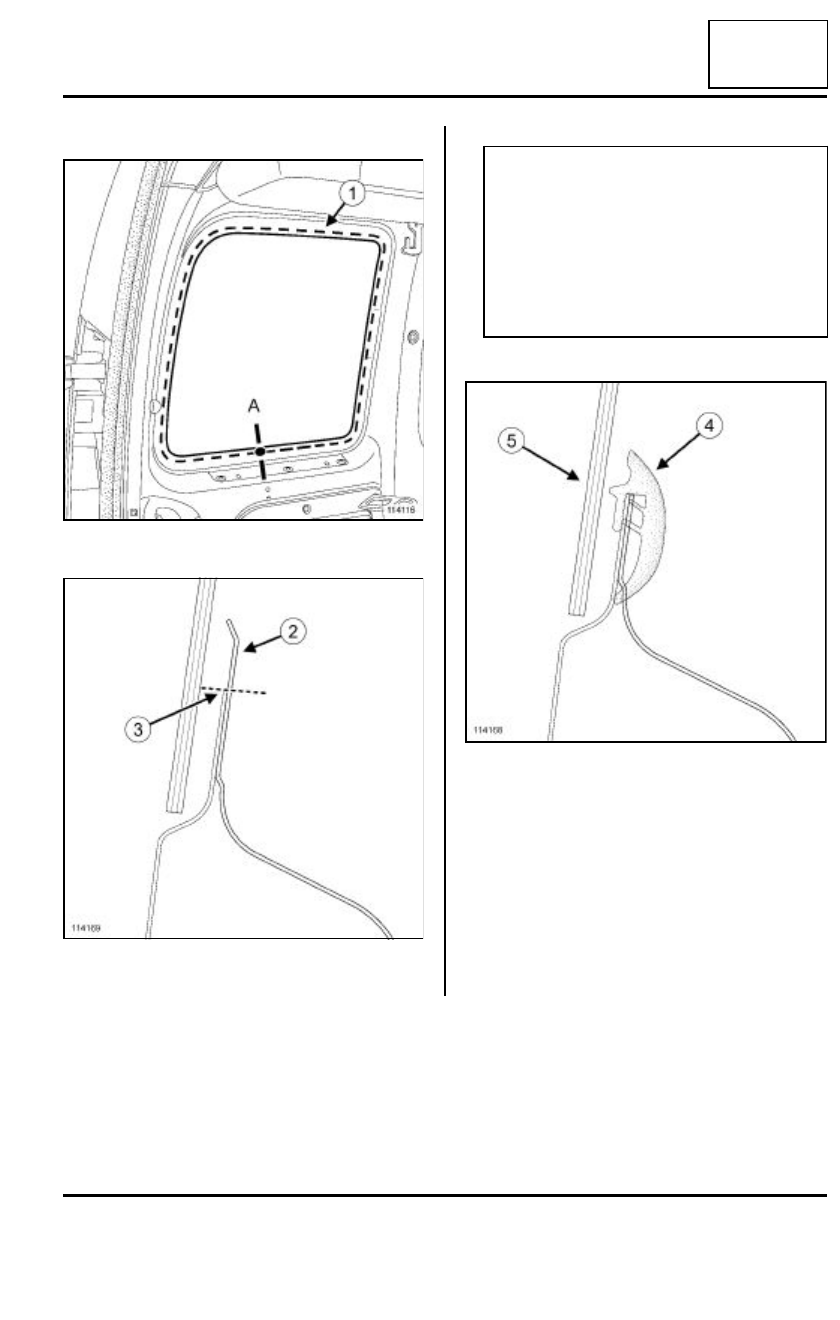

Corte A

Recortar el forro de custodia (1) cortando la parte (2)
a la misma altura que el panel lateral trasero (3).

Adaptación para los vehículos fase 2

Colocar:

- la junta interior (4),

- el cristal (5) del panel lateral (consultar Cristal de

panel lateral: Extracción - Reposición).

114116

114169

ATENCIÓN

Para cualquier puesta al desnudo local de una
chapa, por ejemplo durante un taladrado, desen-
grasar y limpiar la zona y después aplicar con un
pincel fino:

- una impr imación fosfatante,

- un aparejo de dos componentes,

- la pintura del color del vehículo.

114168

44A

-

3

ESTRUCTURA SUPERIOR TRASERA

Forro de custodia: Adaptación

44A

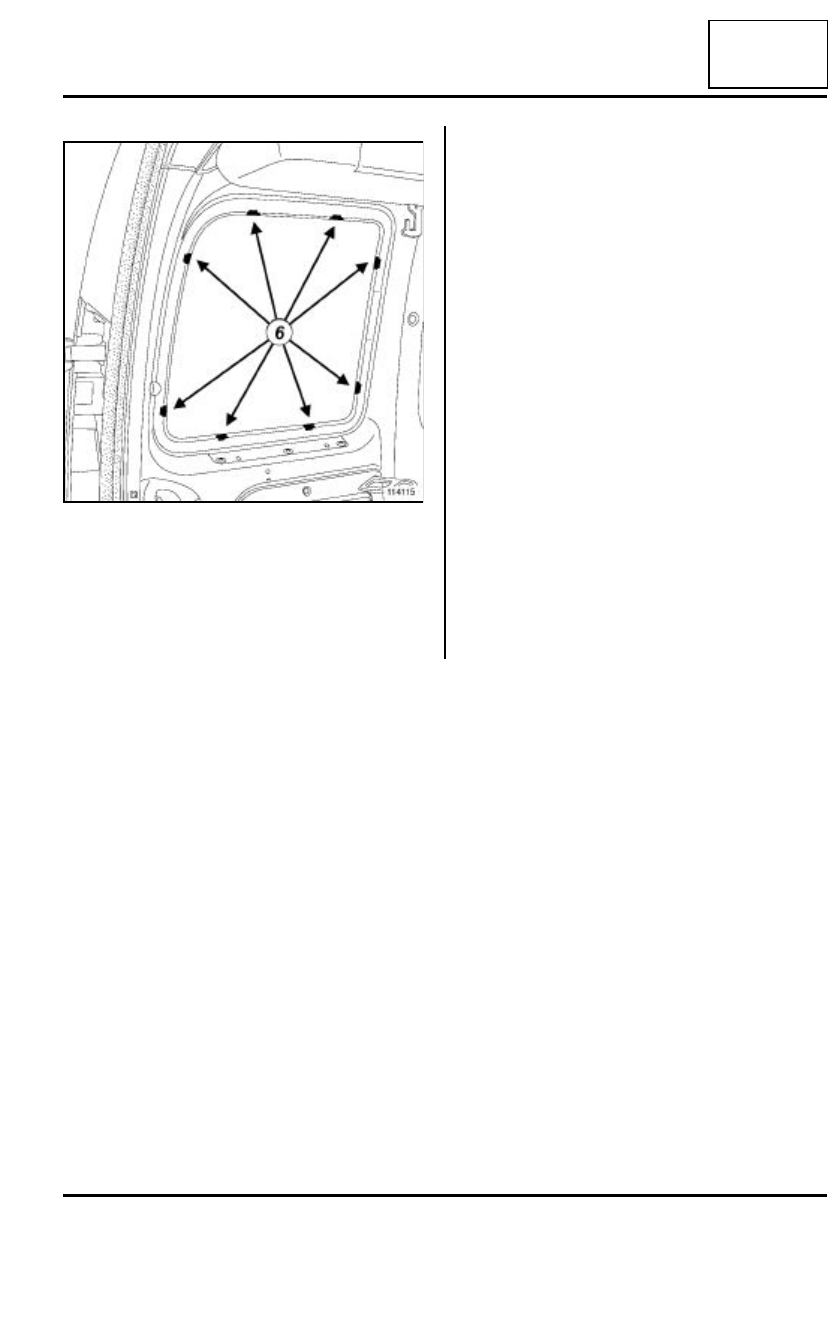

Adaptación para los vehículos fase 1

Posicionar las grapas (6) de fijación del embellece-
dor interior.

Colocar:

- el cristal del panel lateral (consultar Cristal de pa-

nel lateral: Extracción - Reposición).

- el embellecedor interior del cristal.

114115

47A

-

1

ABRIENTES LATERALES

Puerta lateral deslizante: Adaptación

47A

Este método describe la adaptación de las puertas la-
terales deslizantes de Generación 2005 en los vehícu-
los de fase 1.

Efectuar la operación después de pintar.

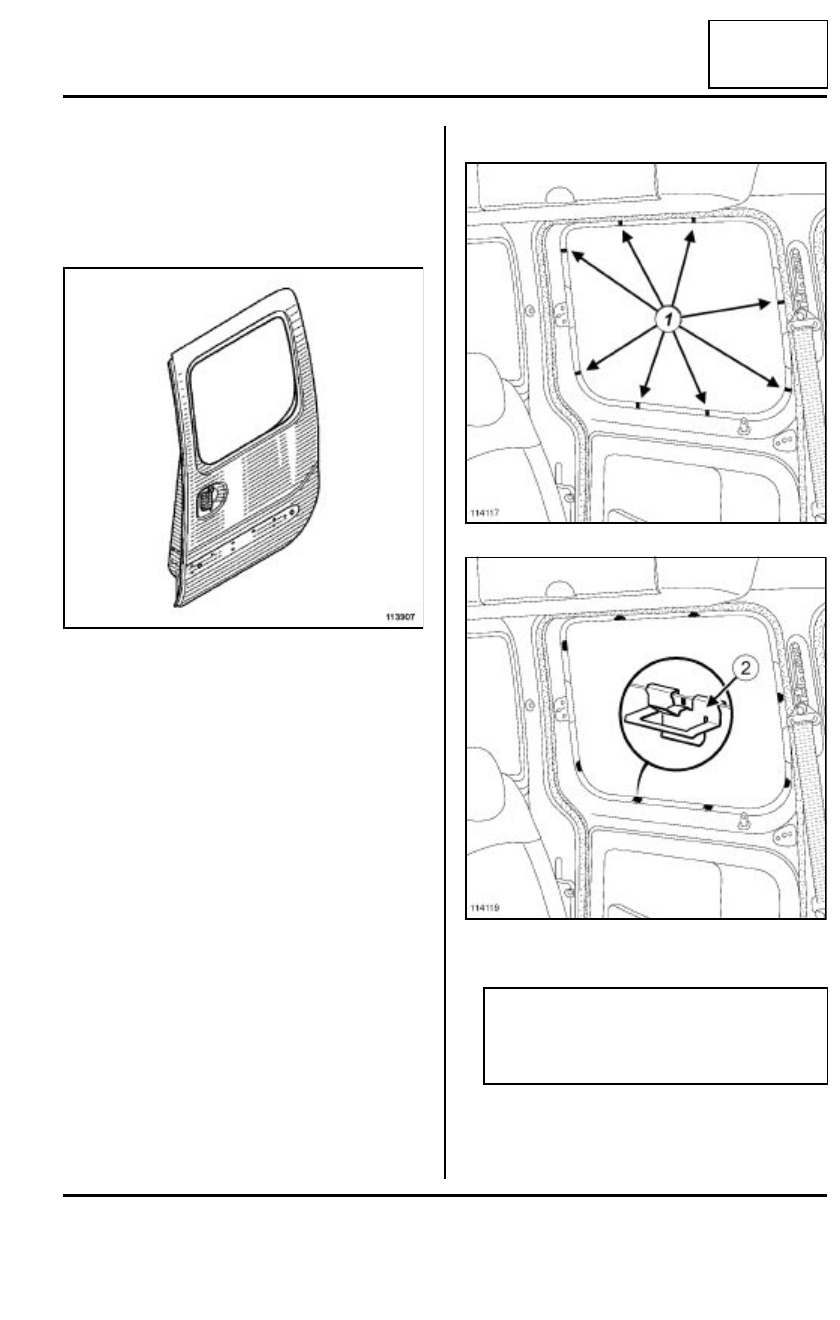

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

II - PARTICULARIDAD DE LA ADAPTACIÓN

Posicionar las grapas (2) según las marcas (1).

Colocar:

- el cristal de la puerta lateral deslizante (consultar

Cristal de la puerta lateral deslizante: Extrac-
ción - Reposición),

113907

114117

114119

Nota:

Insertar las grapas (2) entre el panel de la puerta
lateral  deslizante y el cajón de la puerta sepa-
rando ligeramente las dos chapas.

47A

-

2

ABRIENTES LATERALES

Puerta lateral deslizante: Adaptación

47A

- el embellecedor interior del cristal.
