Renault Kangoo. Manual - parte 351

83C

-

2

SISTEMA TELEMÁTICO INCORPORADO

Navegación "gama baja": Introducción del código de protección

83C

ALP 1

La pantalla indica: "CODE" o "CD CODE"

Introducción del código de seguridad.

En la primera instalación, la radionavegación emi-

te unos bips cada segundo.

La radionavegación presenta <<CODE>> y des-

pués <<0000>>.

Introducir la primera cifra mediante la moleta del

mando del volante.

sí

Validar la cifra aplicando una presión breve en la

tecla inferior del mando del volante.

Introducir las otras tres cifras siguiendo el mismo

método.

Validar el código de seguridad mediante una pre-
sión prolongada en la tecla inferior del mando del

volante.

¿La radionavegación presenta <<CODE>> y

<<0000>>?

Intentar de nuevo introducir el código.

sí

La radionavegación funciona correctamente

no

83C

-

3

SISTEMA TELEMÁTICO INCORPORADO

Navegación "gama baja": Extracción - Reposición

83C

EXTRACCIÓN

Desconectar la batería.

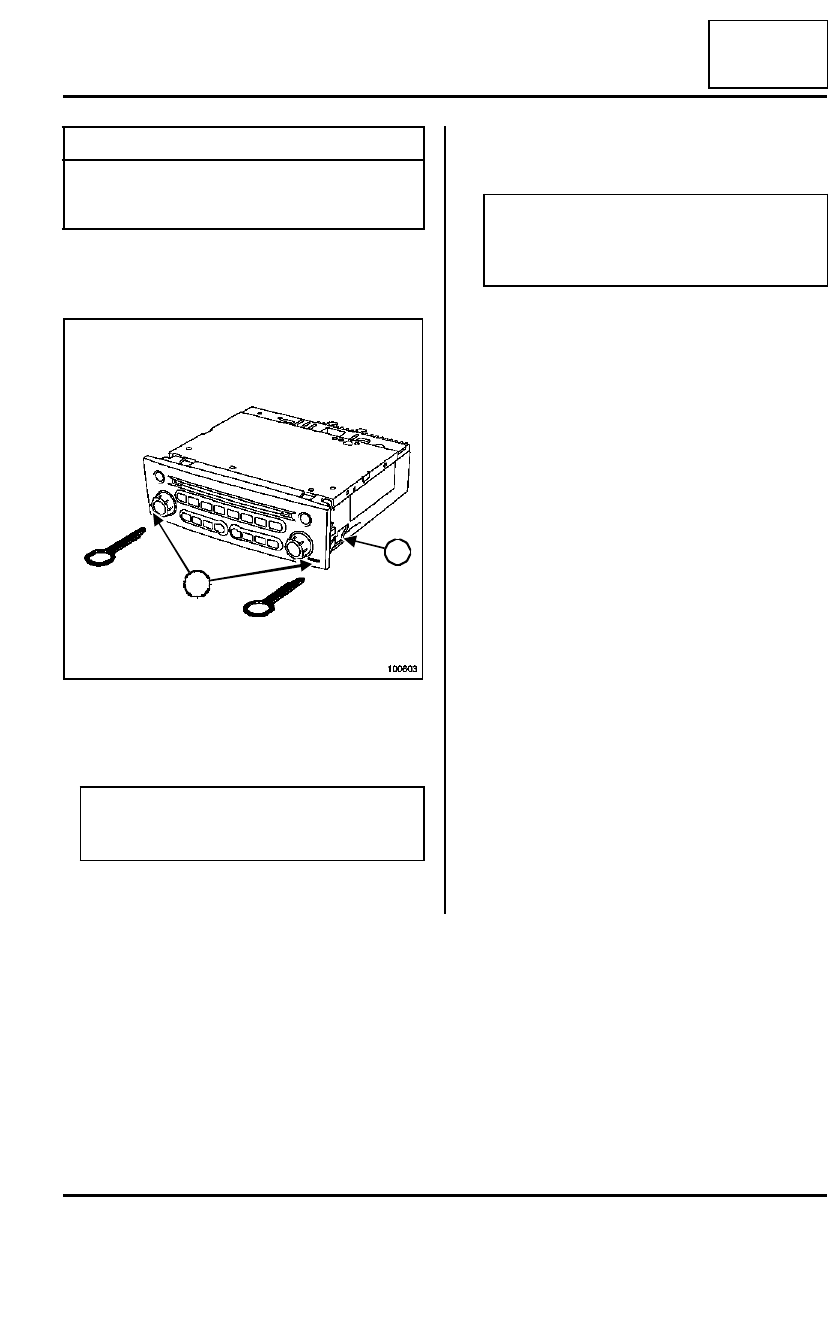

Insertar el útil (Ms. 1544) en los dos orificios (1).

Tirar de los dos útiles en el eje de la radio-navega-
ción.

Desconectar los conectores.

Retirar el útil presionando los bloqueos (2).

REPOSICIÓN

Colocar todos los conectores.

Introducir el código de protección.

Efectuar el parametraje de la radio-navegación.

Insertar el CD Rom.

Esperar la localización del sistema (calibrado).

Proceder al reglaje de la hora (vehículo exterior, en
una zona despejada).

Utillaje especializado indispensable

Ms. 1544

Útil para extraer el
autorradio-Carminat
Becker

100803

ATENCIÓN

El cable de la antena es muy frágil. No aplas-
tarlo, ni doblarlo.

2

1

ATENCIÓN

Conectar la batería; efectuar los aprendizajes
necesarios (consultar 80A, Batería: Extracción-
reposición).

83C

-

4

SISTEMA TELEMÁTICO INCORPORADO

Navegación "gama baja": Conexiones

83C

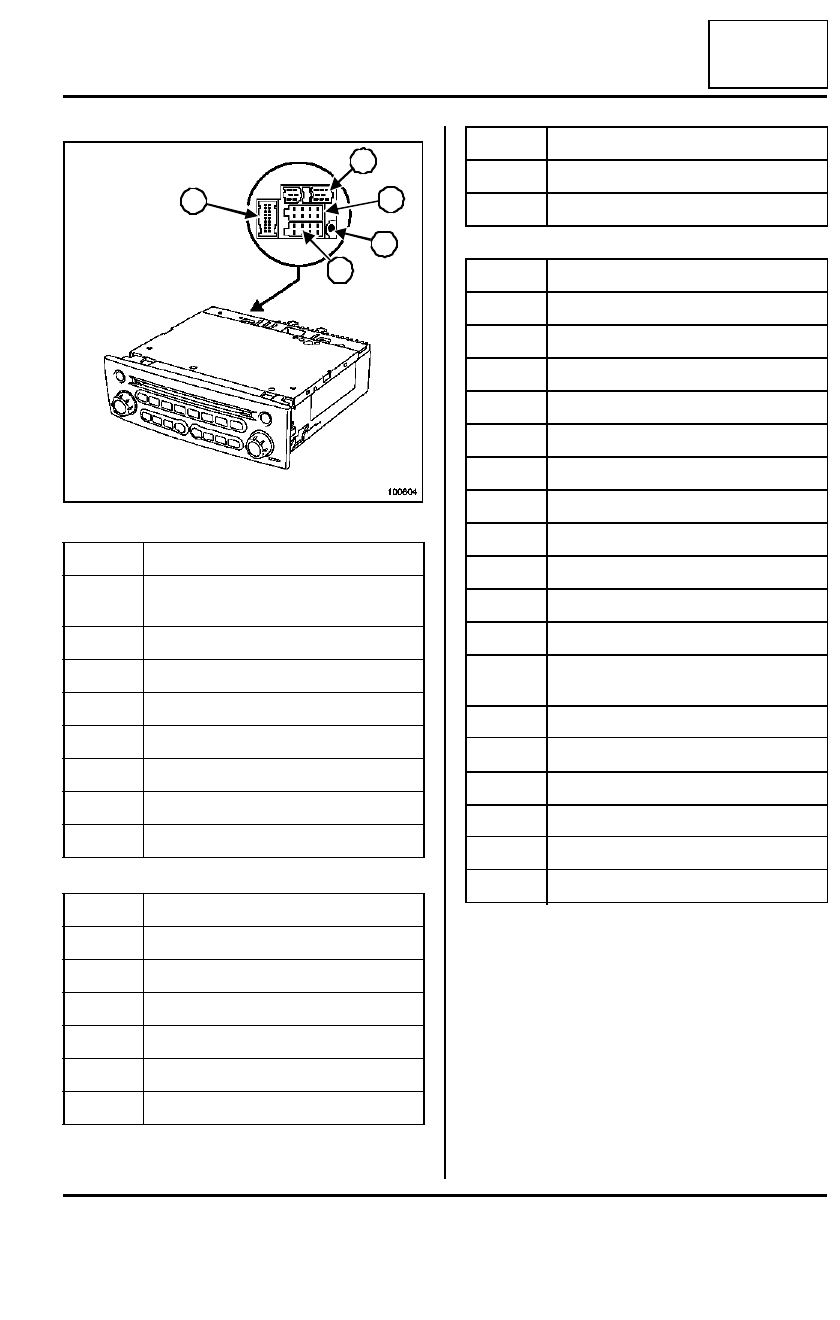

Conector 1

Conector 2

Conector 5

Conector 3: Empalme específico para cambiador de
compact disc.

Conector 4: Racor antena GPS.

Consultar la NT 6011A, Navegación "Gama baja".

100804

Vía

Designación

1

Información de la velocidad del vehí-
culo

2

No utilizada

3

El teléfono pasa al modo sordina

4

+ antes de contacto

5

Salida alimentación antena

6

+ luces de posición

7

+ accesorios

8

Masa

Vía

Designación

1

Altavoz trasero derecho +

2

Altavoz trasero derecho -

3

Altavoz delantero derecho +

4

Altavoz delantero derecho -

5

Altavoz delantero izquierdo +

6

Altavoz delantero izquierdo -

2

1

5

4

3

7

Altavoz trasero izquierdo +

8

Altavoz trasero izquierdo -

Vía

Designación

1

No utilizada

2

No utilizada

3

No utilizada

4

No utilizada

5

No utilizada

6

Unión multiplexada vehículo (H)

7

Unión multiplexada multimedia (H)

8

No utilizada

9

No utilizada

10

No utilizada

11

No utilizada

12

Alimentación marcha/parada cuadro de
instrumentos

13

No utilizada

14

No utilizada

15

Unión multiplexada del vehículo (L)

16

Unión multiplexada multimedia (L)

17

No utilizada

18

No utilizada

Vía

Designación

83C

-

5

SISTEMA TELEMÁTICO INCORPORADO

Navegación "gama baja": Conexión de la pantalla

83C

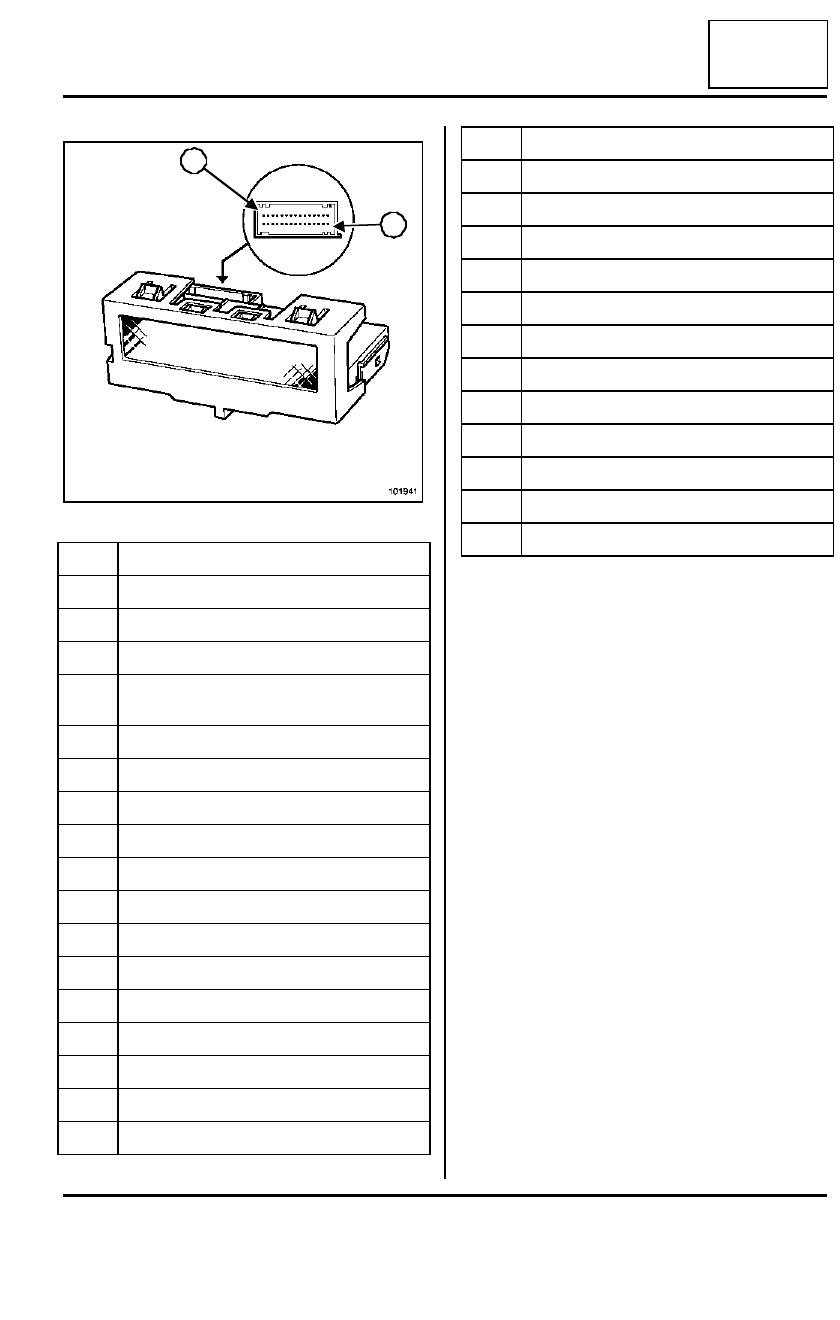

101941

Vía

Designación

1

Sonda de temperatura

2

Sonda de temperatura

3

No utilizada

4

Unión UCH temperatura  exterior (según el
nivel de equipamiento)

5

Masa

6

+ luz de posición protegido

7

Reostato de iluminación

8

+ accesorios

9

+ antes de contacto

10

Salida temperatura exterior

11

No utilizada

12

Alimentación pantalla

13

No utilizada

14

No utilizada

15

No utilizada

16

Unión mando radio

17

Unión mando radio

1

30

18

Unión mando radio

19

Unión mando radio

20

Unión mando radio

21

Unión mando radio

22

No utilizada

23

No utilizada

24

No utilizada

25

No utilizada

26

No utilizada

27

No utilizada

28

No utilizada

29

Unión multiplexada multimedia(L)

30

Unión multiplexada multimedia(H)
