Sumario

Unidad central del
habitáculo: Aprendizaje:

82A-9

Llave: Sustitución:

82A-10

Llave: Aprendizaje:

82A-11

Calculador de inyección:
Aprendizaje:

82A-16

Casquillo transpondedor:
Conexión

82A-17

Contactor de arranque:
Extracción - Reposición

82A-18

82B

BOCINA

Bocina: Extracción -
Reposición

82B-1

83A

INSTRUMENTOS DEL CUADRO

Tablero de a bordo:
Extracción - Reposición

83A-1

Cuadro de instrumentos:
Extracción - Reposición

83A-8

Cuadro de instrumentos:
Generalidades

83A-10

Cuadro de instrumentos:
Descripción

83A-11

Cuadro de instrumentos:
Conexión

83A-14

Cuadro de instrumentos:
Configuraciones

83A-16

Detector del nivel de
carburante: Conexión

83A-17

82A

ANTIARRANQUE

83C

SISTEMA TELEMÁTICO INCORPORADO

Navegación "gama baja":
Código de protección

83C-1

Navegación "gama baja":
Introducción del código de
protección

83C-2

Navegación "gama baja":
Extracción - Reposición

83C-3

Navegación "gama baja":
Conexiones

83C-4

Navegación "gama baja":
Conexión de la pantalla

83C-5

83D

REGULADOR DE VELOCIDAD

Regulación y limitación de
velocidad: Generalidades

83D-1

Regulador de velocidad:
Funcionamiento

83D-3

Limitador de velocidad:
Funcionamiento

83D-4

Interruptor: Extracción -
Reposición

83D-5

84A

MANDO - SEÑALIZACIÓN

Conjunto de mandos bajo el
volante: Funcionamiento

84A-1

Contactor giratorio:
Extracción - Reposición

84A-2

Conmutador del
limpiaparabrisas: Extracción
- Reposición

84A-7

Manecilla de los limpias:
Conexión

84A-8

Conmutador de iluminación
señalización: Extracción -
Reposición

84A-9

Manecilla de iluminación:
Conexión

84A-10

Sumario

Contactor de las luces de
precaución: Extracción -
Reposición

84A-11

Contactor de las luces de
precaución: Conexión

84A-12

Contactor de la luneta
térmica: Extracción -
Reposición

84A-13

Contactor de la luneta
térmica: Conexión

84A-14

Contactor de condenación
de las puertas: Extracción -
Reposición

84A-15

Contactor de condenación
de las puertas: Conexión

84A-16

Retrovisor exterior eléctrico:
Conexión

84A-17

Mando del retrovisor

84A-18

Mando del retrovisor:
Conexión

84A-19

Sonda de temperatura
exterior: Extracción -
Reposición

84A-20

Sonda de temperatura
exterior: Control

84A-21

85A

BARRIDO-LAVADO

Mecanismo del
limpiaparabrisas: Extracción
- Reposición

85A-1

Motor del limpiaparabrisas:
Extracción - Reposición

85A-5

Motor del limpialuneta:
Extracción - Reposición

85A-6

Motor del limpialuneta:
Conexión

85A-8

Bomba del lavacristal:
Extracción - Reposición

85A-9

84A

MANDO - SEÑALIZACIÓN

86A

RADIO

"gama baja": Código de
protección

86A-1

"gama baja": Introducción del
código de protección

86A-2

Auto-radio "gama baja":
Conexiones

86A-3

Pantalla "gama baja":
Conexión

86A-4

Antena del auto-radio:
Extracción - Reposición

86A-5

86B

RADIOTELÉFONO

Pre-equipo: Descripción

86B-1

87B

CAJETÍN DE INTERCONEXIÓN DEL
HABITÁCULO

Unidad central del
habitáculo: Generalidades

87B-1

Unidad central del
habitáculo: Extracción -
Reposición

87B-2

Unidad central del
habitáculo: Conexión

87B-3

Unidad central del
habitáculo: Configuración

87B-4

Cajetín descodificador:
Extracción - Reposición

87B-5

Cajetín descodificador:
Conexión

87B-6

Cajetín descodificador:
Configuración

87B-7

Sumario

87C

GESTIÓN DE LOS ABRIENTES

Telemando de condenación
de las puertas:
Generalidades

87C-1

Telemando de condenación
de las puertas: Aprendizaje:

87C-2

Segunda puerta lateral:
Generalidades

87C-4

Segunda puerta lateral:
Funcionamiento

87C-5

87D

ELEVALUNAS ELÉCTRICOS - TECHO
SOLAR

Contactor del elevalunas
delantero en la puerta del
conductor

87D-1

Contactor del elevalunas
delantero en la puerta del
conductor: Conexión

87D-2

Mando del techo solar:
Conexión

87D-3

Motor de apertura del techo
solar: Extracción -
Reposición

87D-4

Motor de techo solar
eléctrico: Conexión

87D-5

88A

CABLEADO

Toma de diagnóstico

88A-1

88B

MULTIPLEXADO

Descripción

88B-1

88C

AIRBAG Y  PRETENSORES

Precauciones para la
reparación

88C-1

Proceso de bloqueo del
calculador del airbag

88C-4

Calculador

88C-5

Calculador: Conexión

88C-7

Calculador: Configuración

88C-8

Captador de choques
laterales: Extracción -
Reposición

88C-9

Pretensor delantero de
hebilla: Extracción -
Reposición

88C-10

Airbag frontal del conductor:
Extracción - Reposición

88C-12

Airbag frontal del pasajero:
Extracción - Reposición

88C-14

Airbag lateral (tórax)
delantero: Extracción -
Reposición

88C-16

Proceso de destrucción

88C-19

80A

-

1

BATERÍA

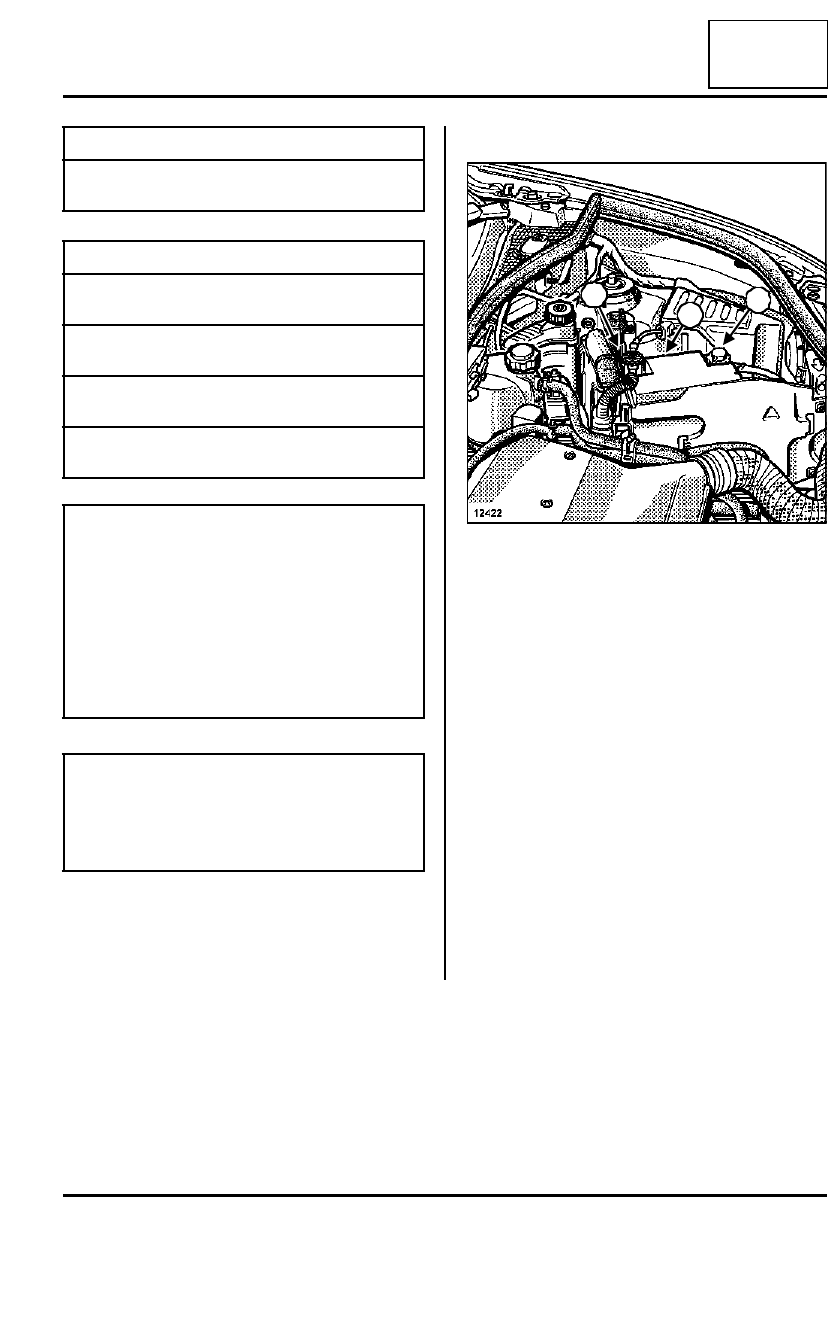

Batería: Extracción - Reposición

80A

EXTRACCIÓN

Aflojar el terminal del borne negativo (1).

Extraer:

- el fusible en el terminal positivo (2),

- la brida de fijación (3).

Extraer la batería.

Extraer el terminal positivo.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- las  tuercas de los terminales de la batería (7

N.m),

- la tuerca de fijación de la brida de la batería (11

N.m),

- la tuerca del espárrago en terminal positivo (10

N.m),

- las  tuercas del soporte del fusible de protec-

ción (11 N.m).

Utillaje especializado indispensable

Ele. 1593

Comprobador de bate-
rías. Midtronics R 330

Pares de apriete

m

tuercas de los termina-
les de la batería

7 N.m

tuerca de fijación de la
brida de la batería

11 N.m

tuerca del espárrago en
terminal positivo

10 N.m

tuercas del soporte del
fusible de protección

11 N.m

ATENCIÓN

Antes de desconectar la batería:

- cortar el contacto,

- cortar todos los consumidores,

- esperar a que se detenga el grupo motoventilador,

- si el vehículo está equipado con Carminat, espe-

rar la parada del sistema tras cortar el + después
de contacto (1 minuto aproximadamente).

ATENCIÓN

Al degradarse mucho con el tiempo, no utilizar el
testigo visual de algunas baterías tras la primera
entrega del vehículo al cliente.

Emplear el útil (Ele. 1593).

12422

1

3

2
