33A

-

34

ELEMENTOS PORTADORES TRASEROS

Barras de suspensión: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

33A

Todos los tipos tren tubo

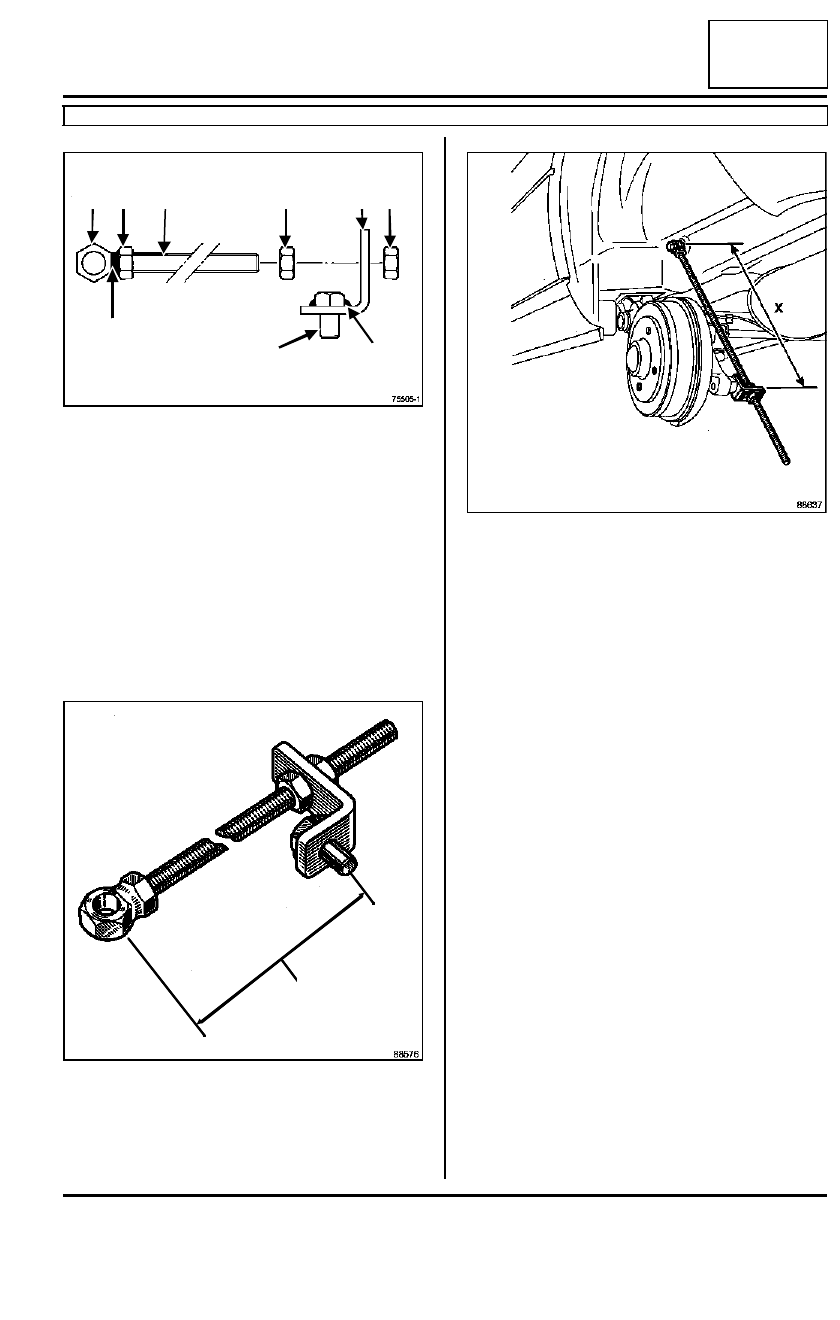

Pre-reglar el útil para obtener una cota «  X  ».

(X) = 402 mm

Montar el útil en lugar del amortiguador.

Untar las acanaladuras de la barra con grasa MO-
LYKOTE BR2, introducirla en el apoyo y en el brazo
buscando, por rotación de la barra, la posición en la
que se encaja sin forzar en las acanaladuras del
brazo y del apoyo.

Retirar el útil y montar el amortiguador.

Poner el vehículo en el suelo y medir las alturas bajo
casco.

Controlar y reglar si es necesario:

- el compensador de freno (según versión),

- el reglaje de los faros (consultar 80B, Faros delan-

teros, Faros).

Apretar a los pares:

- la fijación superior del amortiguador (8 daN.m),

- la fijación inferior del amortiguador (8 daN.m).

75505-1

(A)

Tuerca 14 mm

(B)

Tuerca 12 mm

(C)

Varilla roscada 12 mm - longi-
tud 660 mm

(D)

Escuadra de hierro plana de
30 x 5 mm

(E)

Tornillo de 12 x 60 mm cortado
a una longitud de 20 mm

(F)

Soldadura

88576

F

F

E

D

B

B

B

C

A

X

88637

33A

-

35

ELEMENTOS PORTADORES TRASEROS

Soporte de puente trasero: Extracción - Reposición

33A

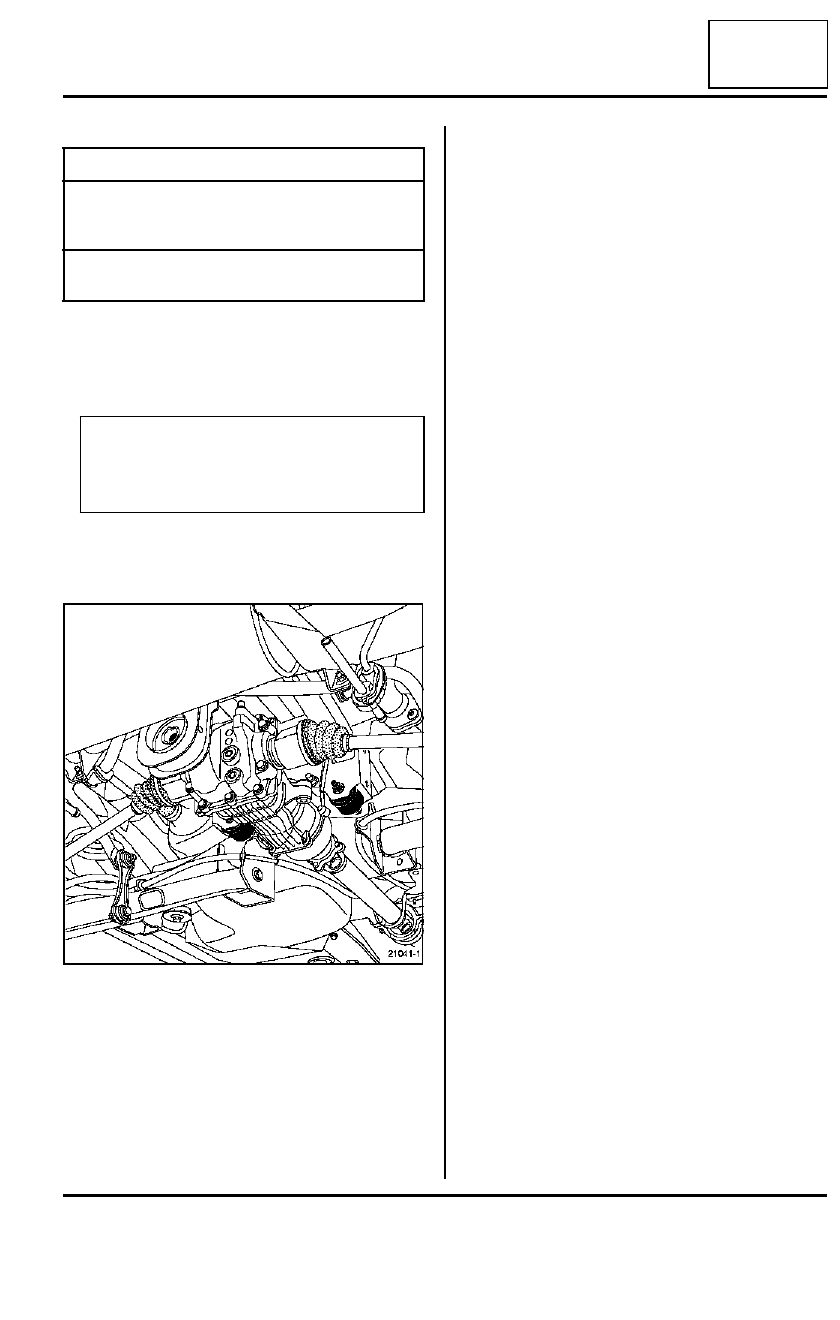

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desacoplar el árbol de transmisión longitudinal.

Colocar el gato de órganos bajo el puente.

Extraer:

- las fijaciones del soporte en la cuna,

- las fijaciones delanteras del puente en el soporte

del puente.

Bajar el elevador con su soporte al máximo (limitado
por las transmisiones transversales).

Extraer el soporte del puente.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Apretar a los pares:

- la fijación delantera del puente en el soporte del

puente (7 daN.m),

- la  fijación soporte del puente en la cuna (7

daN.m).

Pares de apriete

m

fijación delantera del
puente en el soporte del
puente

7 daN.m

fijación soporte  del
puente en la cuna

7 daN.m

Nota:

Para el proceso de colocación de los patines de
levantamiento (consultar 02A, Medio de levan-
tamiento, Elevador con toma bajo casco).

21041-1

33A

-

36

ELEMENTOS PORTADORES TRASEROS

Casquillo del tren trasero tubo: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

33A

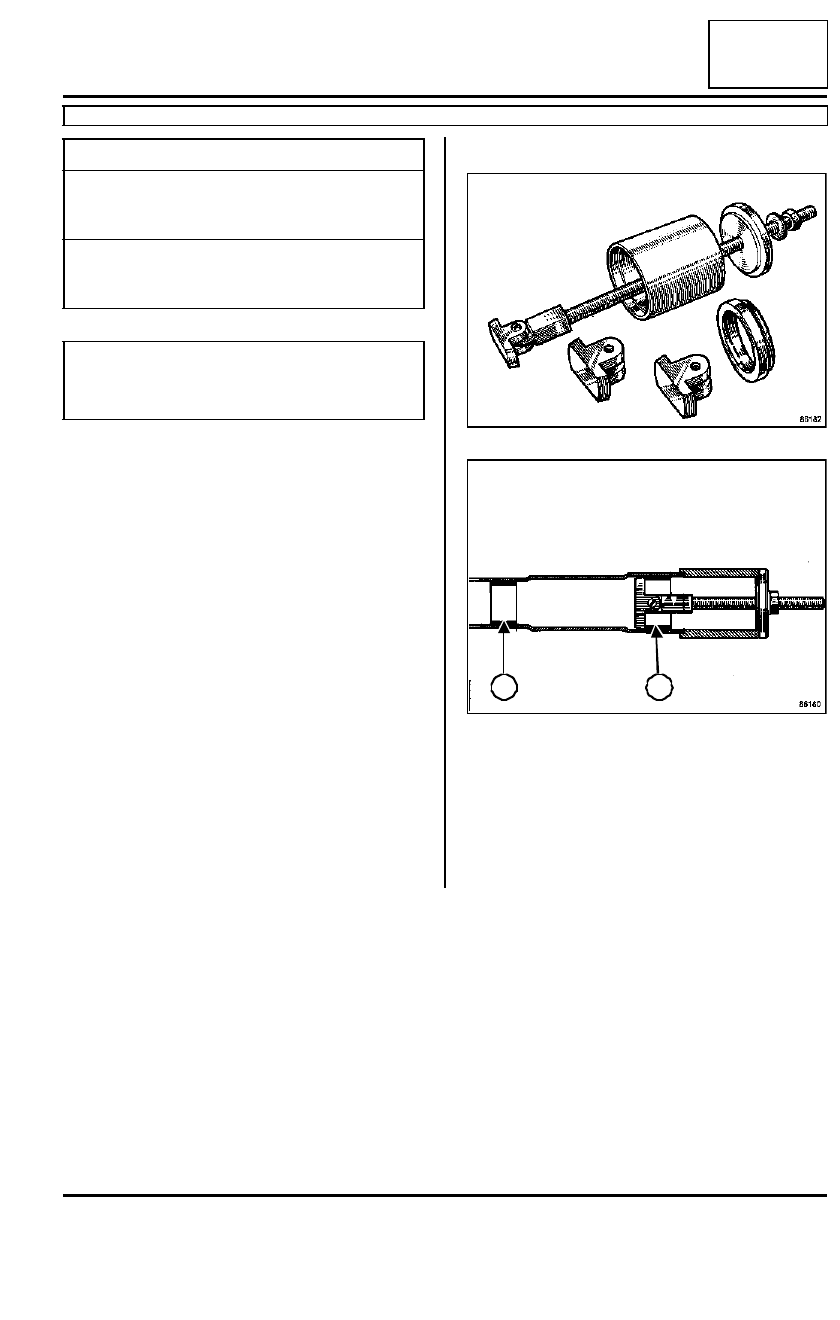

EXTRACCIÓN

Extraer del brazo hembra (izquierdo):

- el casquillo exterior (1) con el útil (Tar. 960-02),

- el casquillo interior (2) con la boca pequeña del útil

(Tar. 960-05).

Esmerilar las pistas de rodamiento del brazo macho
(derecho) con una esmeriladora recta, teniendo la
precaución de no marcar el tubo.

Utillaje especializado indispensable

Tar. 960-02

Utillaje para sustituir
casquillos de apoyos
traseros

Tar. 960-05

Utillaje para sustituir
casquillos de agujas
en el tren trasero

Nota:

Esta operación se efectúa tras la extracción del tren
trasero completo y la separación de los dos brazos.

86182

86180

2

1

33A

-

37

ELEMENTOS PORTADORES TRASEROS

Casquillo del tren trasero tubo: Extracción - Reposición

CAMINO NORMAL o TODOS LOS CAMINOS

33A

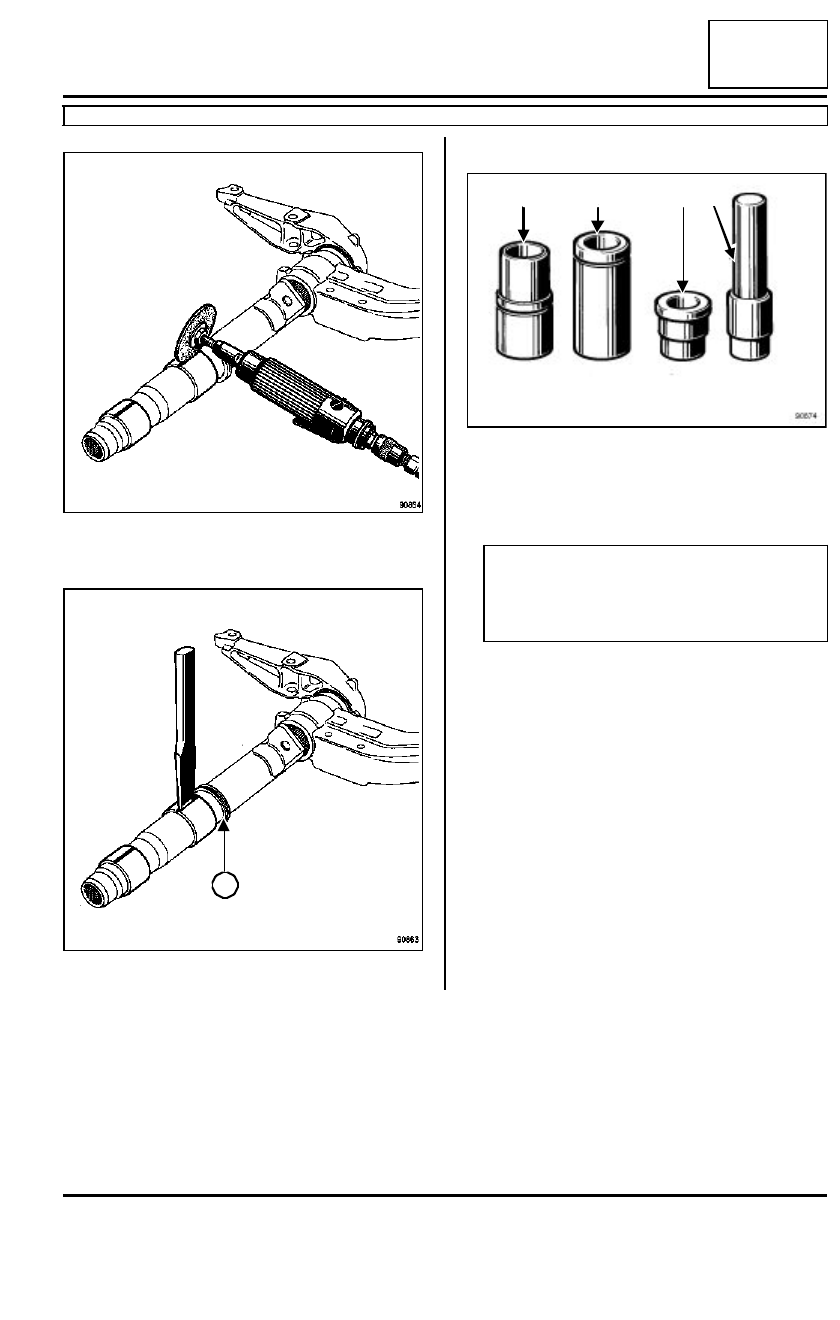

Romper las pistas de rodamiento con un buril y des-
pués retirarlas.

Cortar y extraer la junta (3).

REPOSICIÓN

Colocar:

- el casquillo pequeño de agujas en el mandril (A),

- el mandril (A) en el tubo con el mandril.

90864

90863

3

90874

Nota:

La colocación de los casquillos de agujas y de
las pistas de rodamiento requiere emplear el útil
(Tar. 960-05).

A

B

C

D
