33A

-

26

ELEMENTOS PORTADORES TRASEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

33A

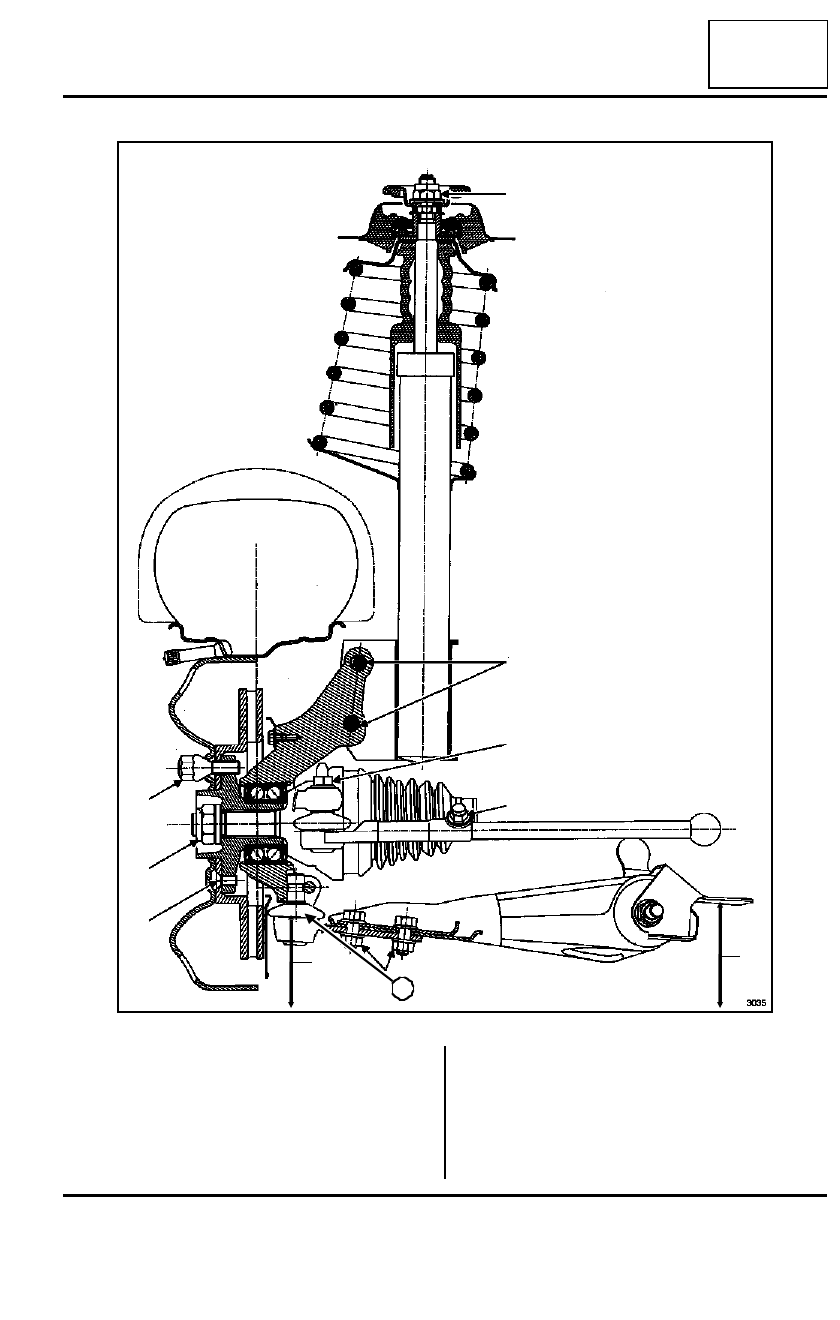

Posicionar el brazo inferior para obtener la cota (X):

- todos los tipos salvo versión 4x4: (X) = (W 2) + 6

mm,

- versión 4x4: (X) = (W2) - 14 mm.

La cota (X) se toma entre el suelo y la base de la
membrana elástica (2) de la rótula del brazo inferior.

Apretar las tuercas del brazo inferior al par, en esta
posición.

Montar la barra estabilizadora (consultar 31A, Ele-
mentos portadores delanteros, Barra estabiliza-
dora).

Proceder en el orden inverso de la extracción.

3035

2

W2

X

33A

-

27

ELEMENTOS PORTADORES TRASEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

33A

Apretar a los pares:

- los tornillos de fijación de la rueda (10,5 daN.m),

- el  bulón del brazo inferior en la cuna (10,5

daN.m),

- el  bulón de la rótula inferior en portabuje (6,2

daN.m),

- el  tornillo de fijación del tirante acústico (2,1

daN.m),

- la  tuerca de fijación del tirante acústico (6,2

daN.m).

33A

-

28

ELEMENTOS PORTADORES TRASEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

CAMINO 4X4

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Sujetar el vehículo con correas de seguridad (con-
sultar Nota técnica 2988A).

Extraer:

- la rueda,

- la tuerca de transmisión,

- el captador de antibloqueo de ruedas,

- la fijación inferior de la bieleta de reenvío de la bar-

ra estabilizadora,

- el estribo y suspenderlo a la carrocería,

- el disco de freno.

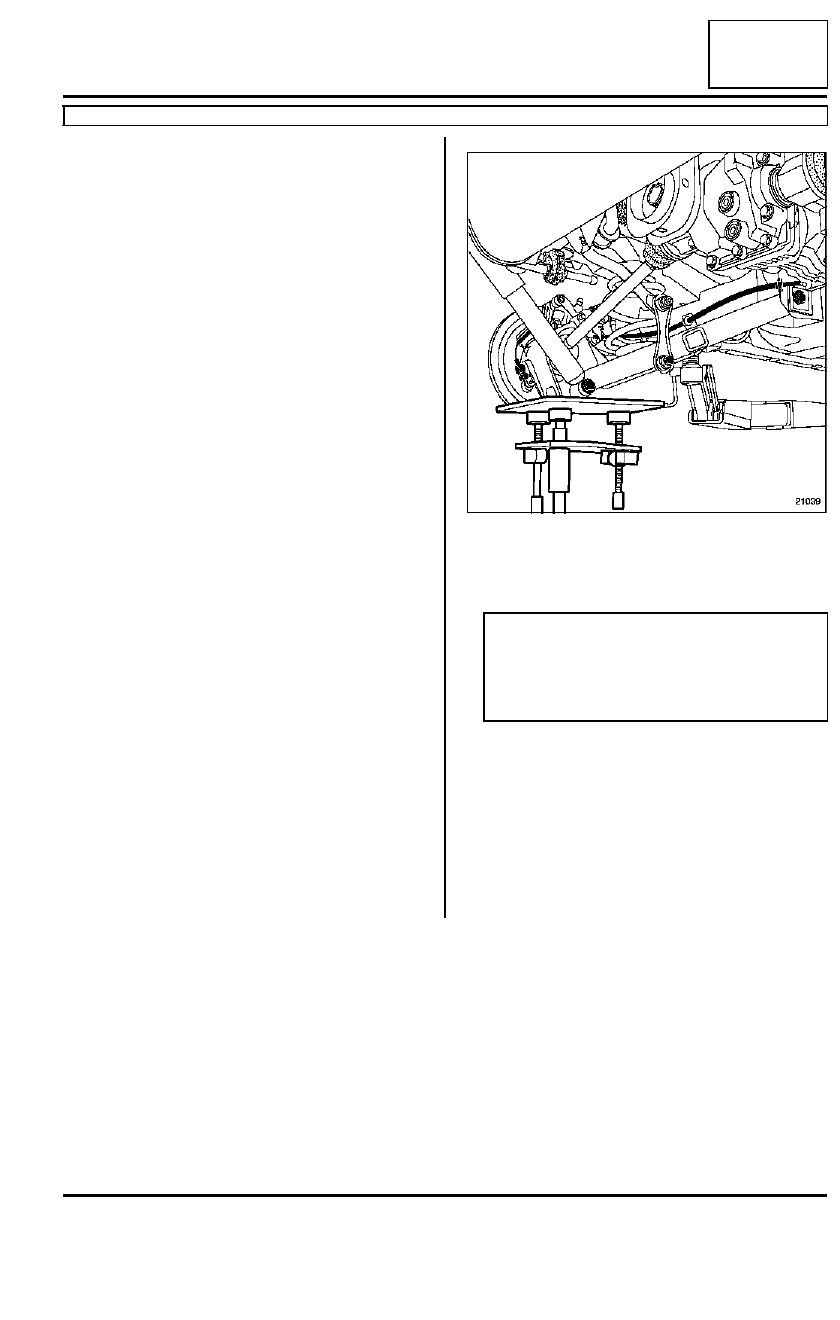

Colocar un gato de órganos apoyado debajo del
brazo de suspensión, sin poner este último en ten-
sión.

Quitar el tornillo inferior del amortiguador trasero.

Sacar el eje del amortiguador del brazo de suspen-
sión.

Bajar el gato de órganos muy lentamente hasta la
expansión total del muelle.

Extraer:

- el muelle,

- el brazo de suspensión.

21039

IMPORTANTE

Es imperativo que el gato de órganos esté posi-
cionado debajo del brazo de suspensión en el
momento de la extracción del tornillo inferior del
amor tiguador.

33A

-

29

ELEMENTOS PORTADORES TRASEROS

Brazo inferior del semi-tren delantero: Extracción - Reposición

CAMINO 4X4

33A

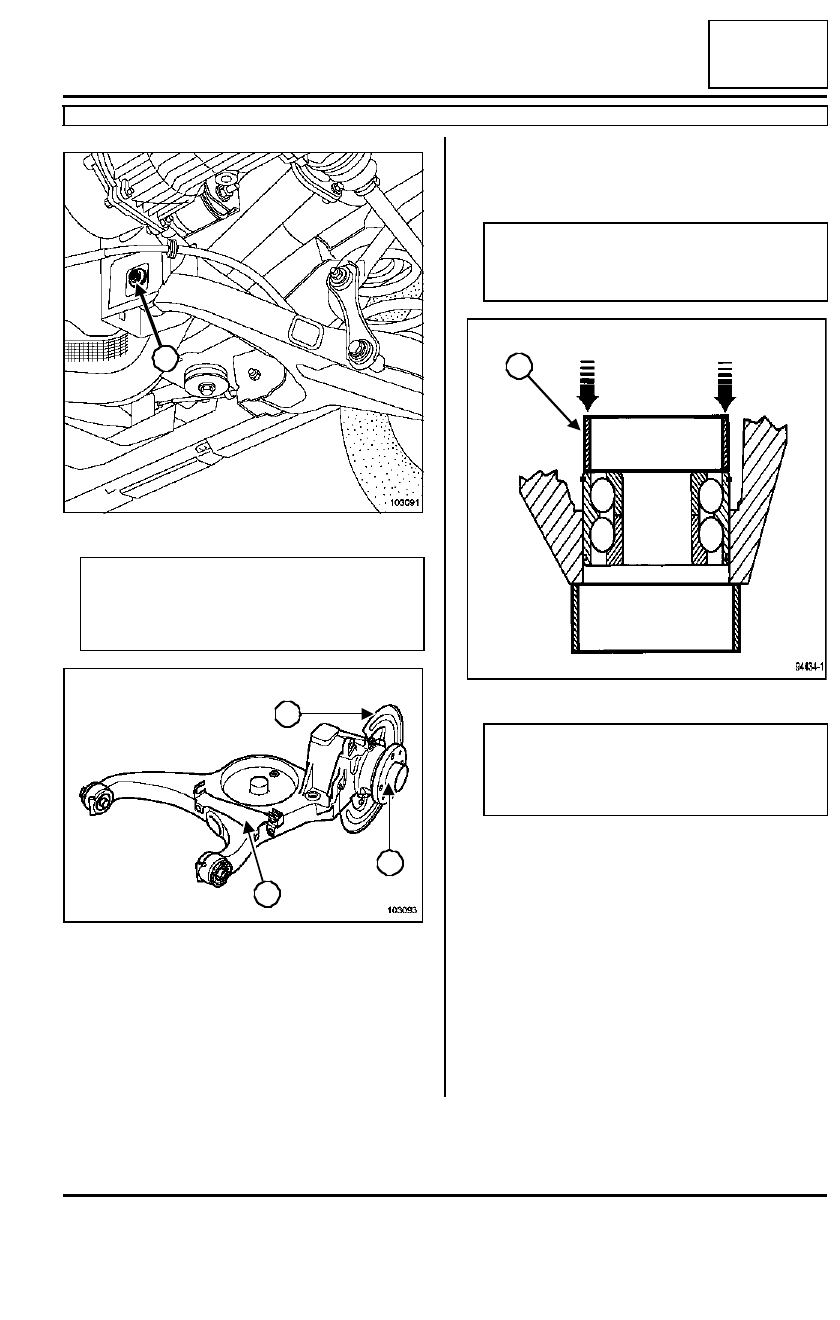

Extraer en el brazo de suspensión de origen:

- la placa remachada de sujeción de los tubos de

freno (A),

- la pantalla de protección (B) del disco de freno,

- el buje de transmisión (C) (consultar 33A, Elemen-

tos portadores traseros, Buje de transmisión).

REPOSICIÓN

Montar con la prensa el rodamiento completo nuevo
por el lado interior del brazo de suspensión.

103091

ATENCIÓN

Marcar la posición del tornillo excéntrico (A )
mediante una marca de color antes de extraer el
brazo de suspensión.

103093

A

A

B

C

Nota:

Las operaciones siguientes se realizan en el
nuevo brazo de suspensión.

94434-1

ATENCIÓN

Verificar que el anillo de retención (1) del roda-
miento esté bien colocado, lado interior del brazo
de suspensión.

1
