33A

-

18

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

CAMINO 4X4

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Retirar las dos ruedas traseras.

Extraer la transmisión longitudinal.

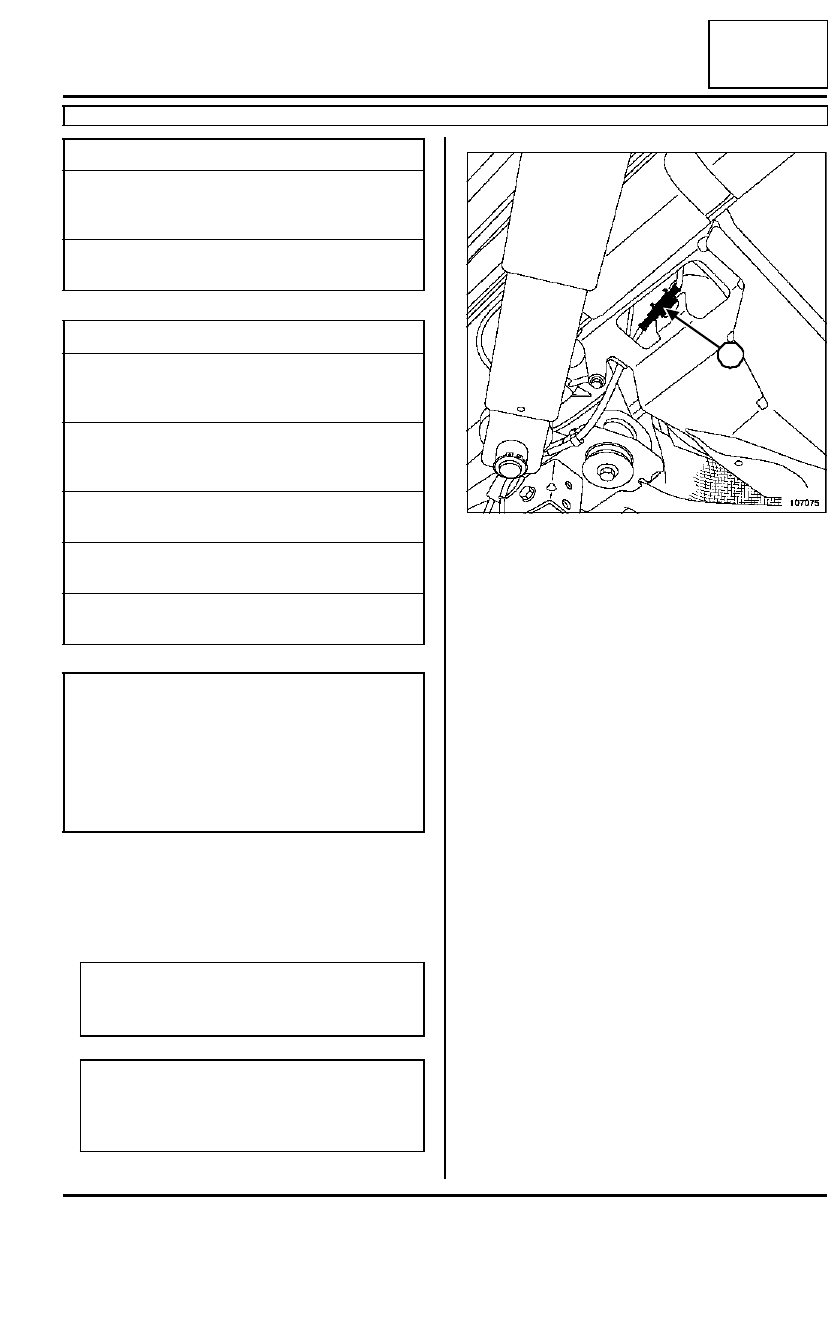

Desconectar los conectores intermedios del cablea-
do de los captadores de antibloqueo de ruedas (1).

Extraer los dos cables del freno de aparcamiento de
su estribo.

Extraer los estribos.

Atar los estribos a la carrocería.

Extraer el silencioso trasero del escape.

Utillaje especializado indispensable

Mot. 1390

Soporte para extrac-
ción - reposición del
grupo motopropulsor

Tar. 1571

Útil para sujetar la
cuna trasera

Pares de apriete

m

tornillo de la brida de la
transmisión longitudinal
en el puente

5,5 daN.m

tornillo de fijación del
apoyo de la transmisión
longitudinal

3,5 daN.m

tornillo de columneta de
estribo

0,7 daN.m

tornillo de fijación de la
cuna

10,5 daN.m

tornillo de fijación de la
rueda

10,5 daN.m

Nota:

- Durante esta operación, amarrar el vehículo al

elevador mediante una correa para evitar que se
desequilibre.

- Para el procedimiento de colocación de la cinta

(ver 02A, Medio de levantamiento, elevador con
toma bajo casco).

IMPORTANTE

Desmontar los muelles del vehículo antes de
extraer la cuna en caso de sustituir ésta.

ATENCIÓN

Marcar la posición de las fijaciones del apoyo de
la transmisión longitudinal para posicionarla bien
en el montaje.

107075

1

33A

-

19

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

CAMINO 4X4

33A

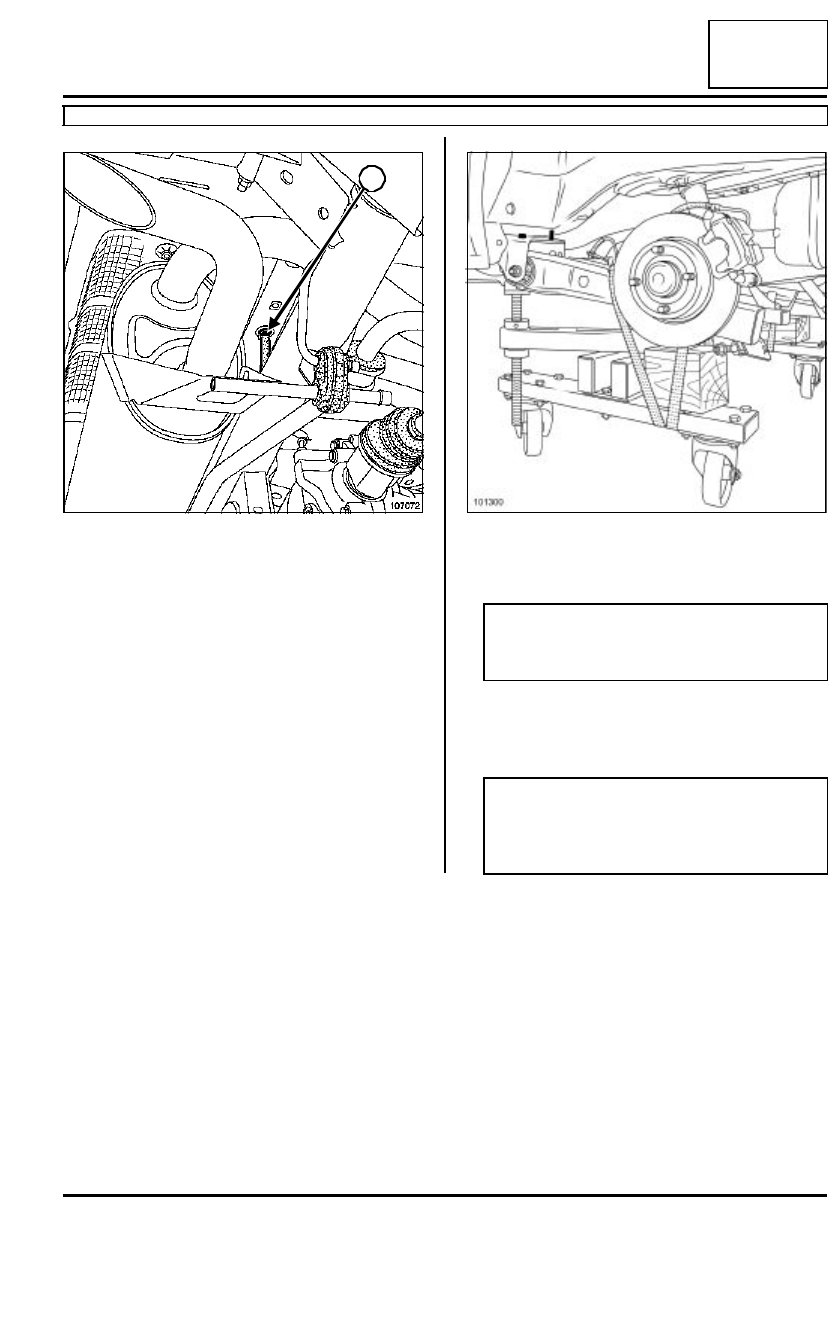

Desconectar el tubo de puesta en atmósfera del
puente (2) de la carrocería.

Colocar el útil (Mot. 1390) equipado del útil (Tar.
1571).

Aflojar los cuatro tornillos de la cuna.

Amarrar la cuna al útil.

Extraer la cuna.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

107072

2

101300

Nota:

Para sustituir la cuna, extraer todos los elemen-
tos de ésta.

Nota:

El alineamiento de la cuna con la carrocería se
facilitará posicionando los dos tornillos delante-
ros.

33A

-

20

ELEMENTOS PORTADORES TRASEROS

Tren trasero completo: Extracción - Reposición

CAMINO 4X4

33A

Apretar a los pares:

- el tornillo de la brida de la transmisión longitu-

dinal en el puente (5,5 daN.m),

- el  tornillo de fijación del apoyo de la transmi-

sión longitudinal (3,5 daN.m),

- el tornillo de columneta de estribo (0,7 daN.m),

- el tornillo de fijación de la cuna (10,5 daN.m),

- el tornillo de fijación de la rueda (10,5 daN.m).

Sustituir imperativamente los tornillos de fijación de
la cuna trasera.

ATENCIÓN

- Poner los tornillos de fijación de los estribos de

freno con LOCTITE FRENBLOC.

- Controlar y reglar los dos semi-trenes traseros.

33A

-

21

ELEMENTOS PORTADORES TRASEROS

Apoyo elástico del eje trasero: Extracción - Reposición

CAMINO 4X4

33A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer la cuna trasera (consultar 33A, Elementos
portadores traseros, Cuna).

Trabajar en el tornillo de banco para desmontar la
cuna, para ello extraer:

- la barra estabilizadora,

- los amortiguadores,

- el puente,

- los topes del brazo.

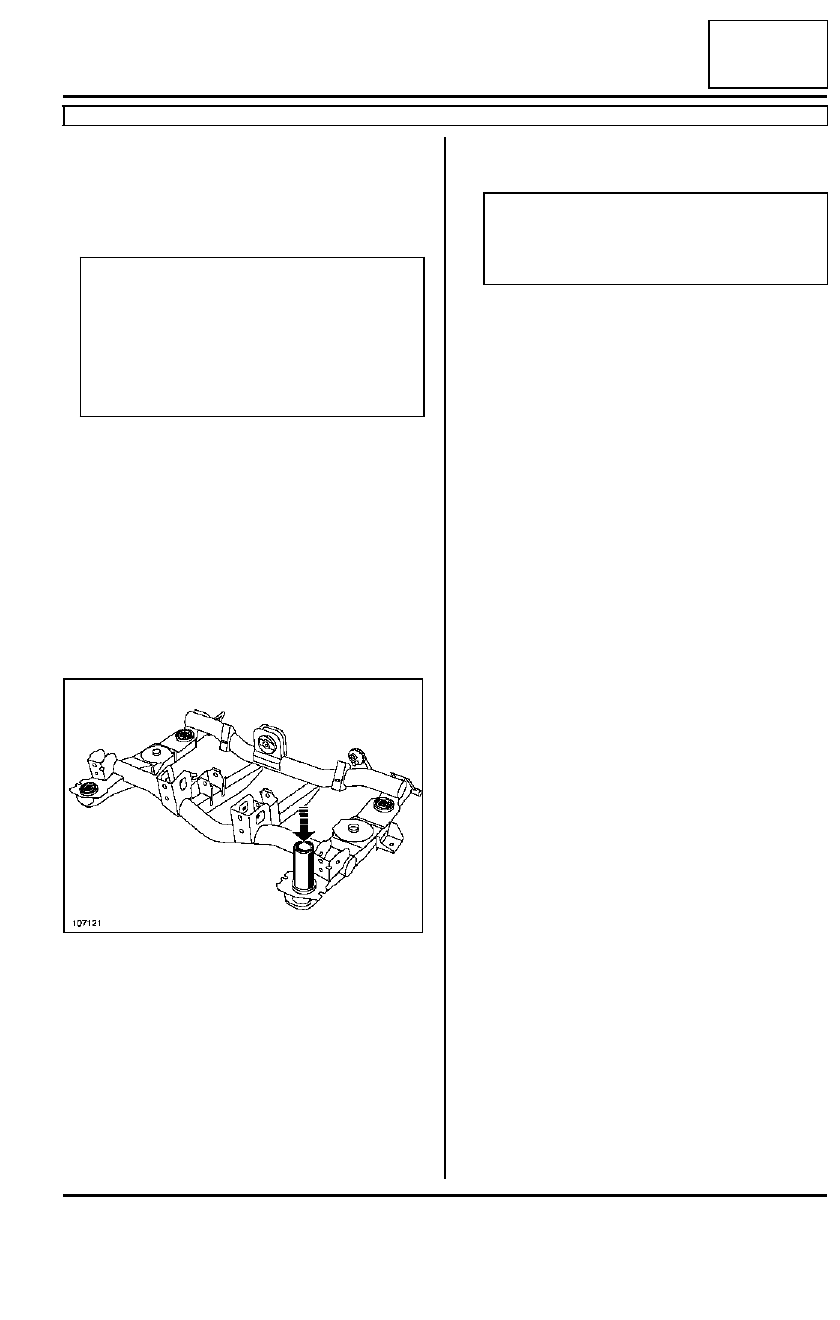

Girar la cuna y colocarla en la prensa.

Extraer los cuatro tacos elásticos con ayuda de una
prensa y de un separador comprendido entre 65  y
69 mm de diámetro.

REPOSICIÓN

Proceder en el orden inverso de la extracción.

Proceder a:

- un control y un reglaje del tren trasero,

- un control y un reglaje del freno de aparcamiento.

Controlar y reglar si es necesario los faros (consul-
tar 80B, Faros delanteros, Faros).

Nota:

- Durante esta operación, amarrar el vehículo al

elevador mediante una correa para evitar que
se desequilibre.

- Para el procedimiento de colocación de la cinta

(ver  02A,  Medio de levantamiento, elevador
con toma bajo casco).

107121

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(ver 80A, Batería: Extracción-reposición).
