Renault Kangoo. Manual - parte 181

14A

-

8

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y K9K, y 702 o 704 o 710 o 714 o 716 o 718

14A

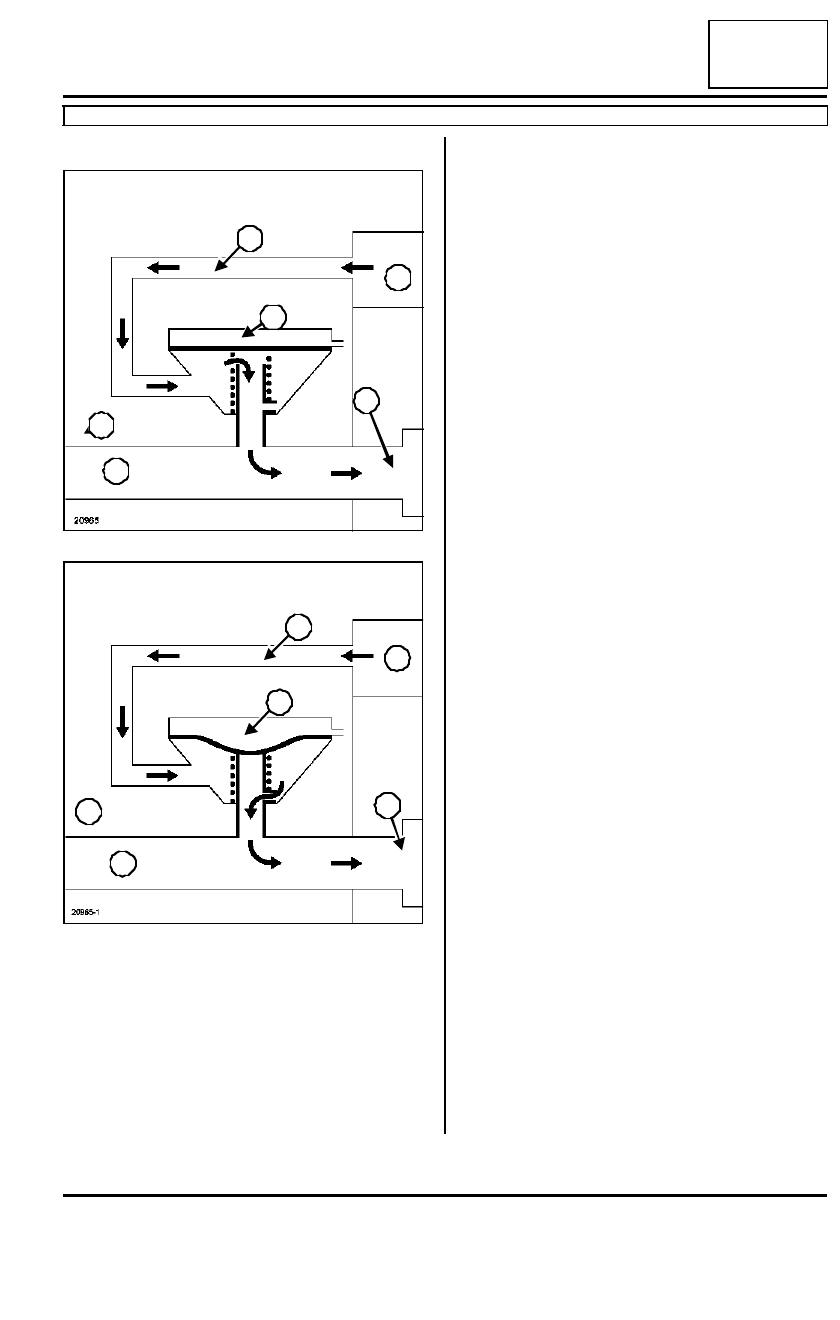

I - PRESENTACIÓN DEL CIRCUITO

A: A baja carga, la depresión reinante en el conducto
de admisión de aire es inferior al tarado del muelle. Los
vapores de aceite son reaspirados en gran cantidad
por la depresión que reina en el conducto de admisión
de aire.

B: A media y fuerte carga, la depresión reinante en el
conducto de admisión de aire atrae la membrana de la
válvula, los vapores de aceite son aspirados en poca
cantidad a través de un orificio calibrado.

II - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

20965

20965-1

(1)

Tapa de culata

(2)

Conducto de aspiración de los
vapores de aceite

(3)

Válvula de reaspiración de los
vapores de aceite

(4)

Conducto de admisión de aire

(5)

Turbocompresor

(6)

Presión atmosférica

3

2

1

6

5

4

3

2

1

6

5

4

14A

-

9

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y K4M, y 750 o 752 o 753 o 754

14A

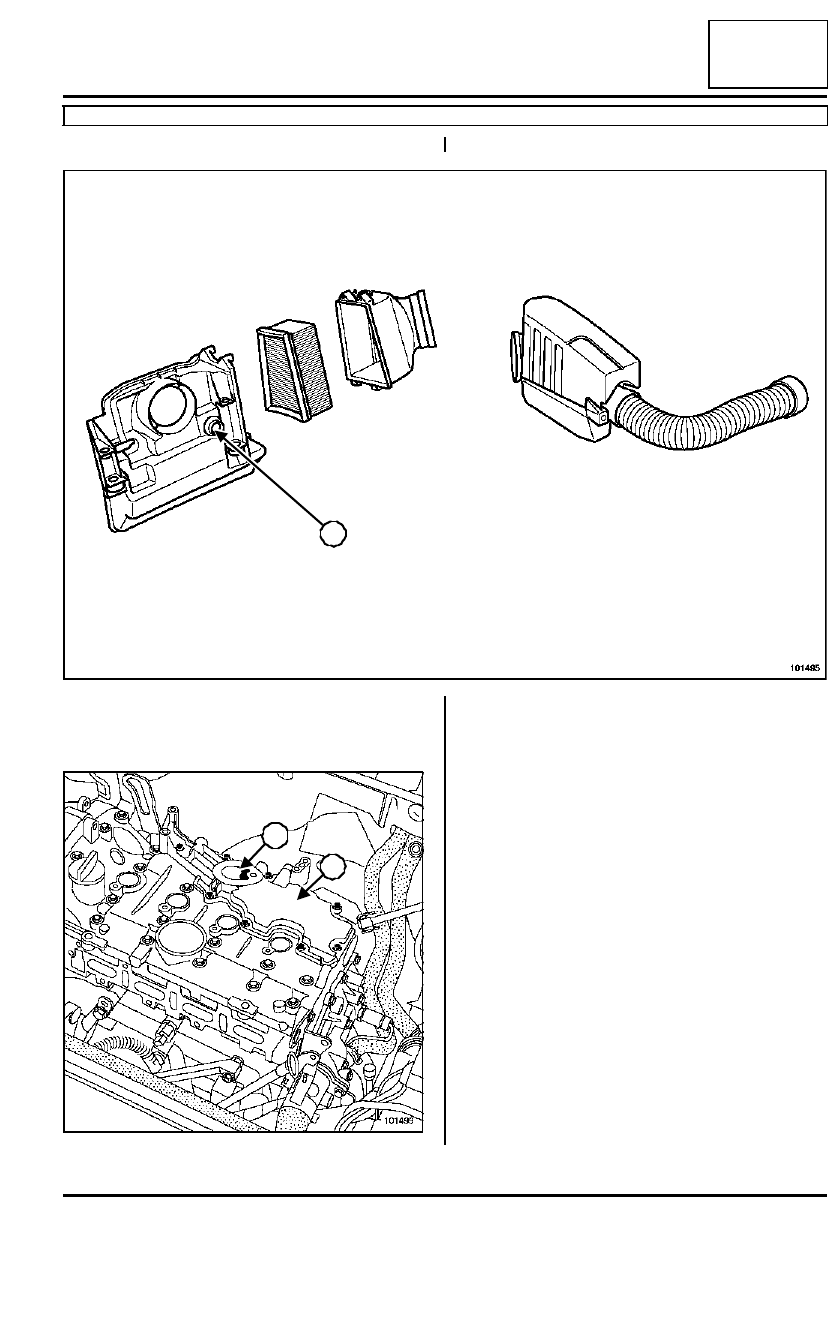

I - PRESENTACIÓN DE LOS ELEMENTOS

101495

1

(1)

Orificio de aspiración de los
vapores de aceite

101499

3

2

(2)

Placa de recuperación de los
vapores de aceite colocada en
la tapa de la culata

(3)

Orificio calibrado

14A

-

10

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y K4M, y 750 o 752 o 753 o 754

14A

Para el desmontaje de la placa de recuperación de los
vapores de aceite (2), (consultar 11A, Parte alta y de-
lantera del motor).

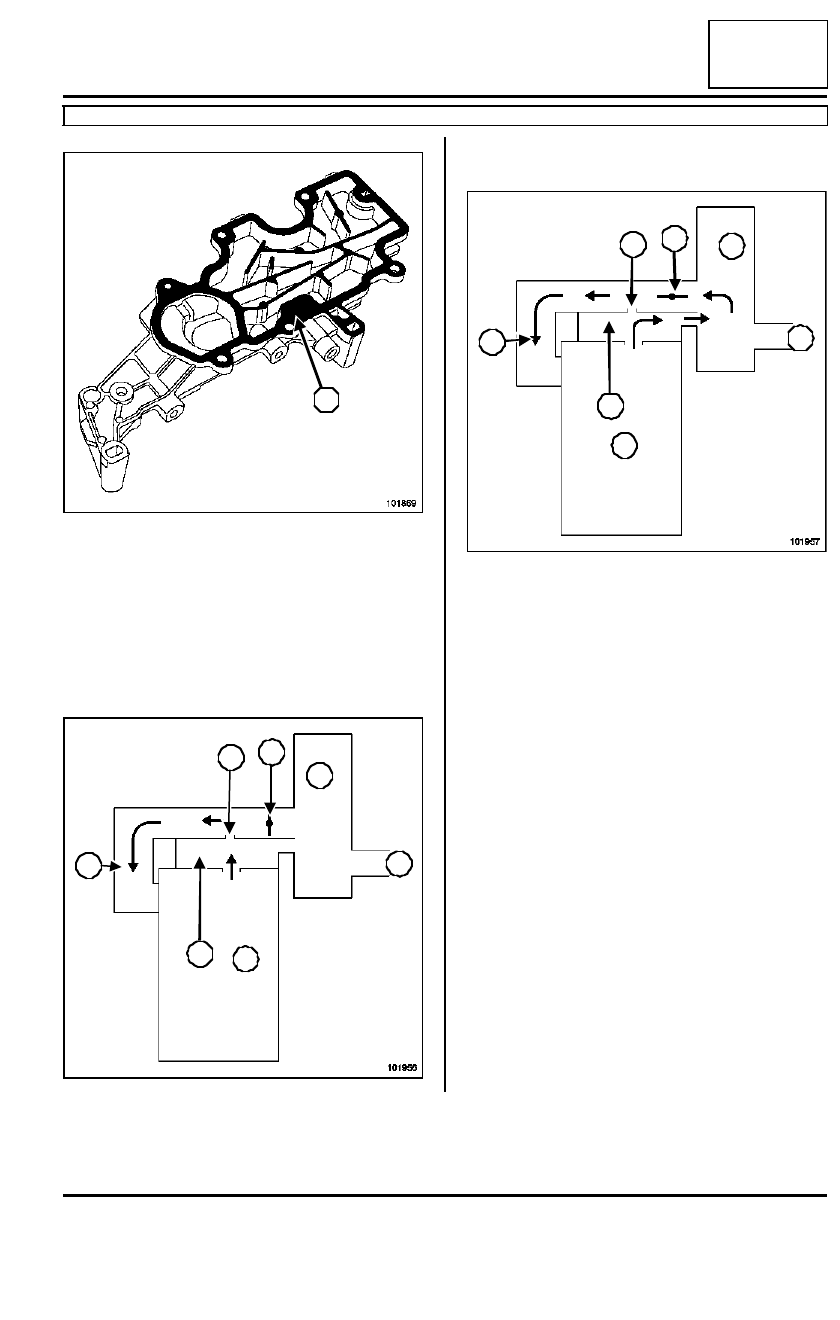

II - PRESENTACIÓN DEL CIRCUITO

A: A baja carga, los vapores de aceite son
reaspirados en poca cantidad a través del orificio
calibrado (6).

B: A medias y fuertes cargas, los vapores de aceite
son reaspirados en gran cantidad mediante la
mariposa de gases

III - CONTROL

Para garantizar un correcto funcionamiento del siste-
ma anticontaminación, el circuito de reaspiración de
los vapores de aceite debe ser mantenido limpio y en
buen estado.

101869

101956

2

7

3

2

1

6

5

4

101957

(1)

Motor

(2)

Placa de recuperación de los
vapores de aceite

(3)

Caja de aire

(4)

Mariposa motorizada

(5)

Repartidor de aire

(6)

Entrada de aire de admisión

(7)

Orificio calibrado

7

3

2

1

6

5

4

14A

-

11

ANTICONTAMINACIÓN

Reaspiración de los vapores de aceite

F76, y D7F, y 726 o 764 o 766

14A

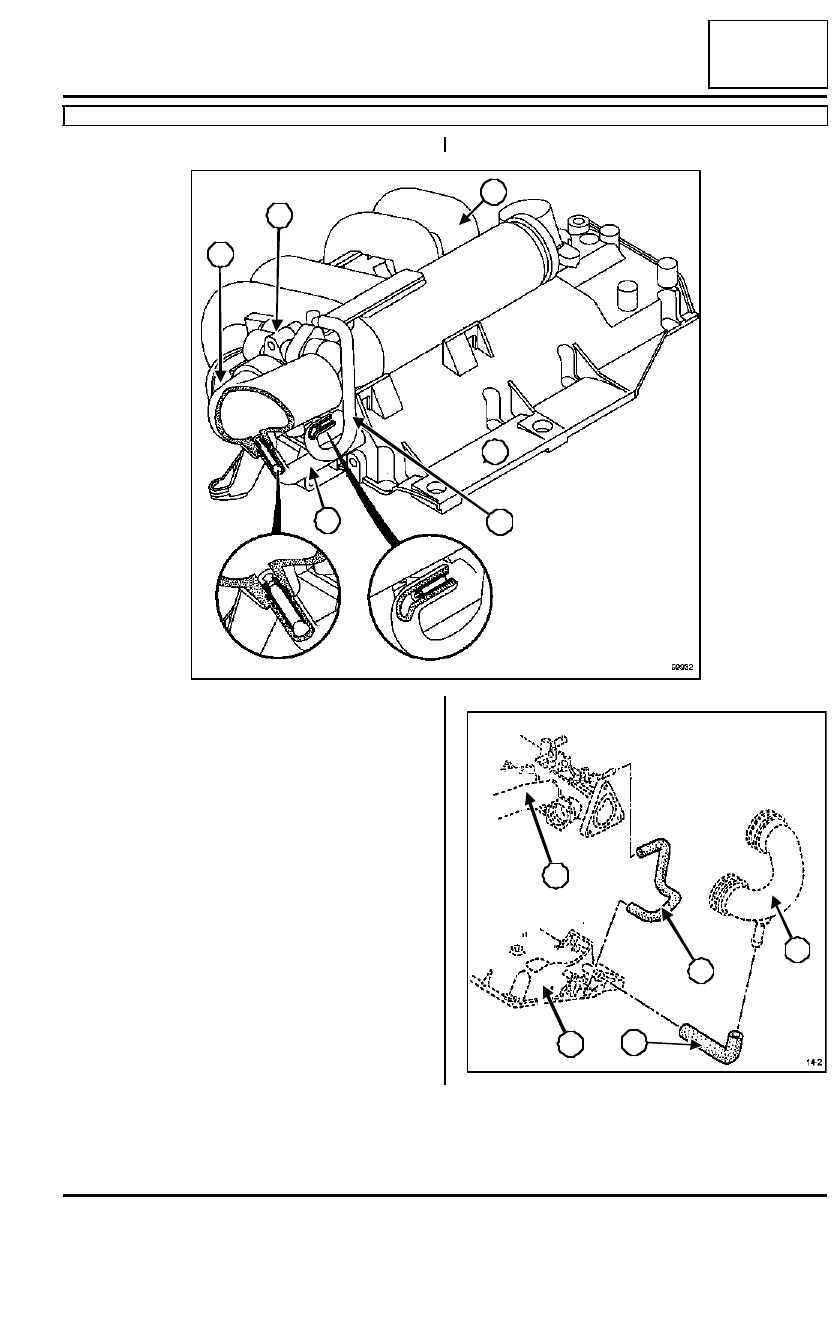

I - PRESENTACIÓN DEL CIRCUITO

99932

6

5

4

3

2

1

(1)

Tapa de culata

(2)

Colector

(3)

Canalización de reaspiración de
los vapores de aceite conec-
tada antes de la caja mariposa

(4)

Canalización de reaspiración de
los vapores de aceite conec-
tada después de la caja mari-
posa

(5)

Conducto de aire

(6)

 Caja mariposa

14-2

5

4

3

2

1
