INYECCIÓN DIÉSEL

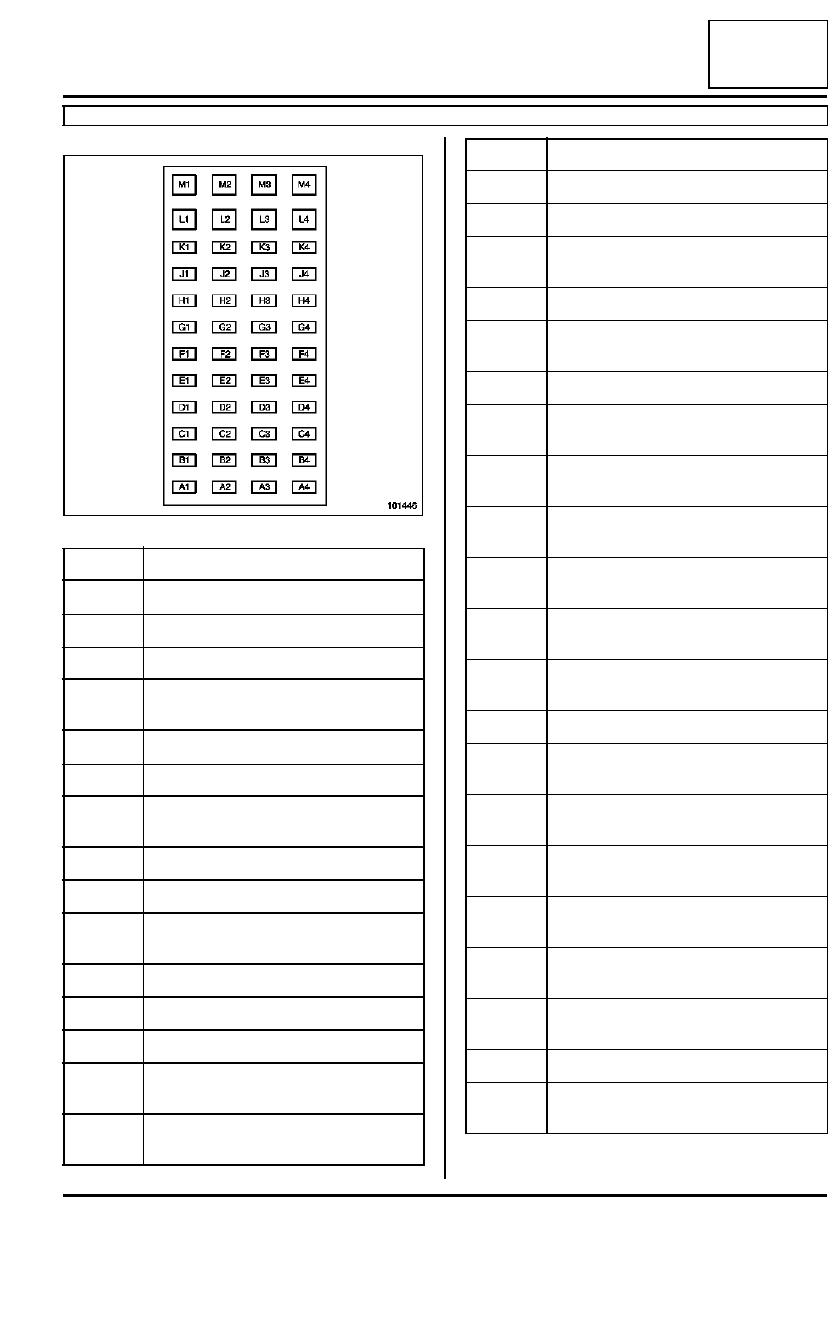

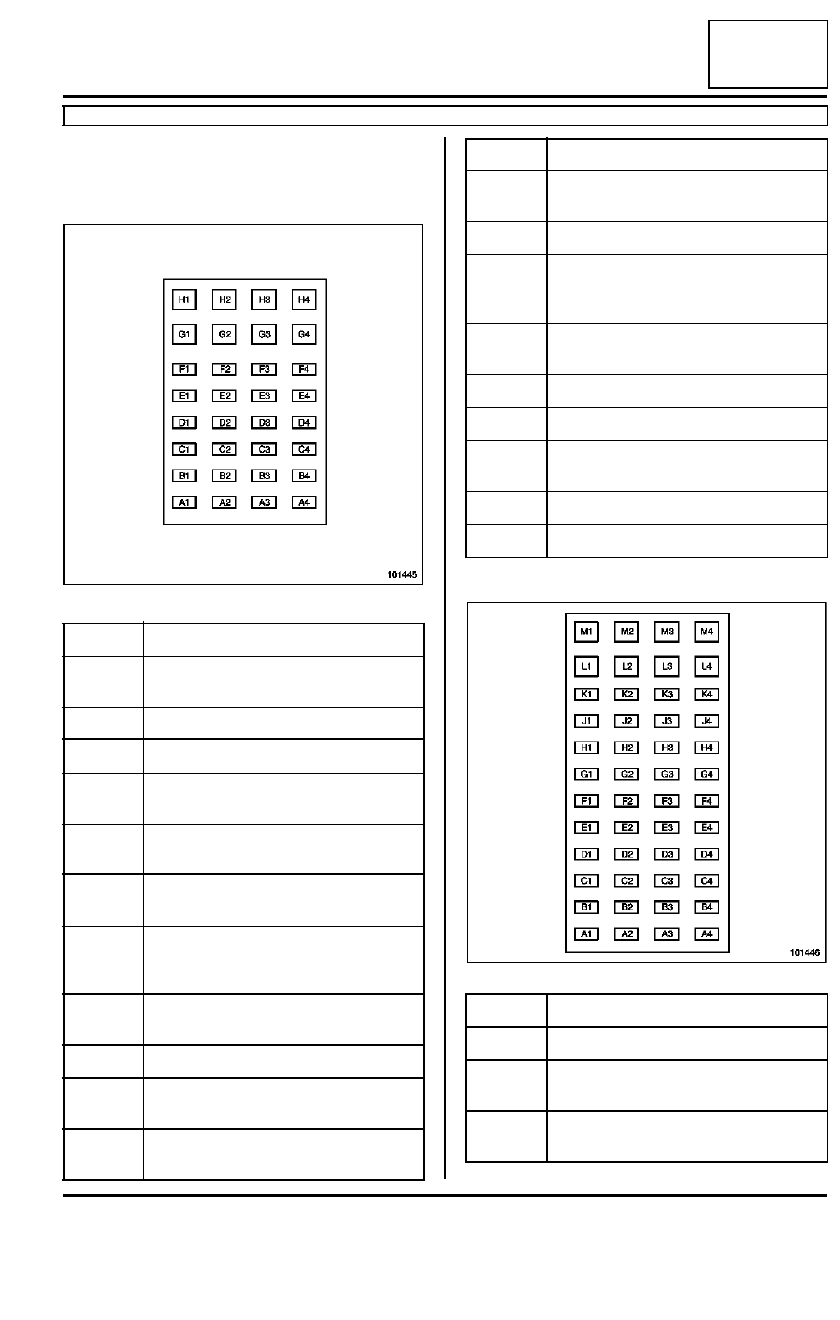

Calculador de inyección diesel: Conexión

F76, y K9K, y 702 o 704 o 710

13B

Conector B (de 48 vías)

101446

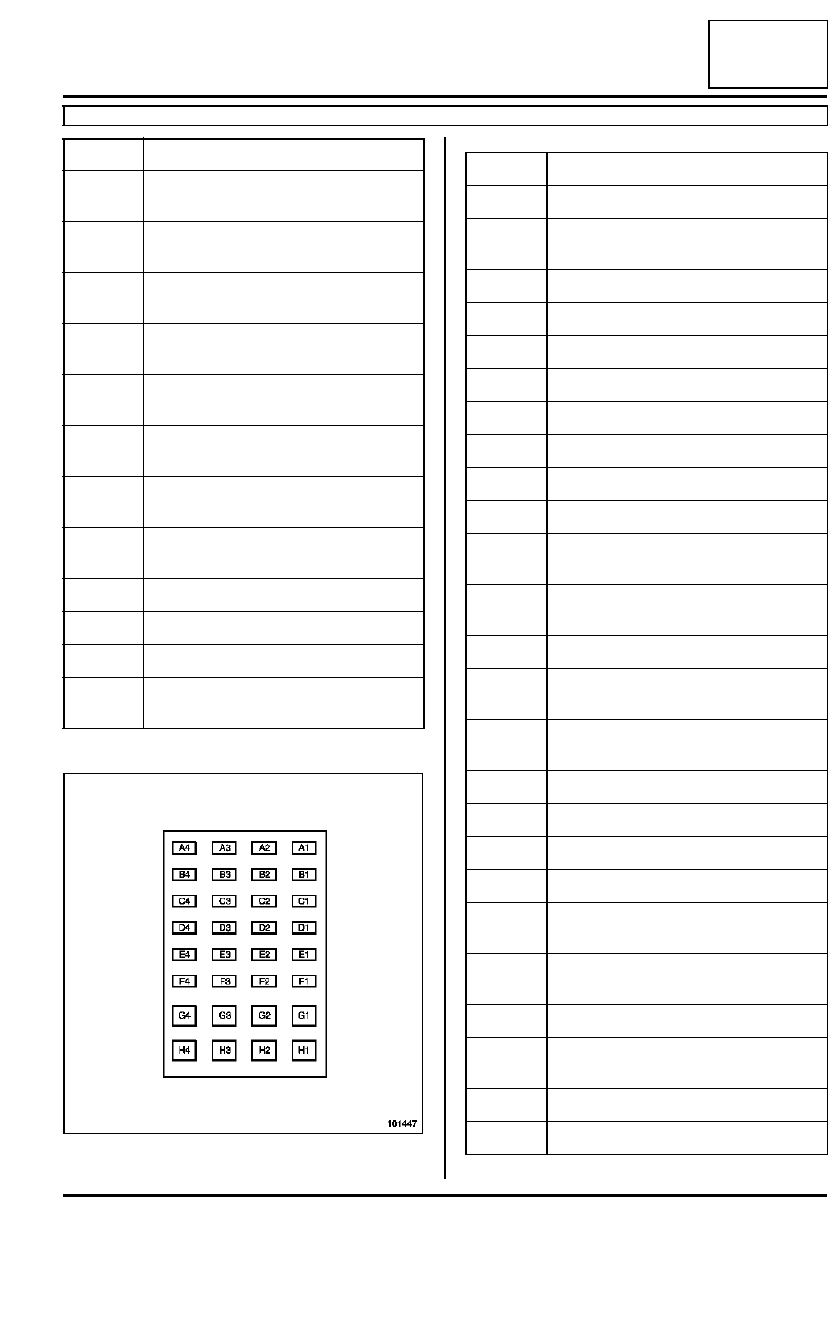

Vía

Designación

M1

No utilizada

M2

No utilizada

M3

No utilizada

M4

salida

Mando actuador de caudal

L1

No utilizada

L2

No utilizada

L3 salida

Mando electroválvula recirculación de
los gases de escape

L4

No utilizada

K1

Blindaje acelerómetro

K2

entrada

Señal temperatura del aire exterior

K3

Masa temperatura del aire exterior

K4

No utilizada

J1

No utilizada

J2

entrada

Señal sonda de temperatura del aire de
admisión

J3

Masa sonda de temperatura del aire de
admisión

J4

No utilizada

H1

No utilizada

H2

entrada

Señal sonda de temperatura del agua

H3

Masa sonda de temperatura del agua

H4

salida

Mando - inyector cilindro n˚4

G1

Masa acelerómetro

G2

entrada

Señal sonda de temperatura del
gasóleo

G3

Masa sonda de temperatura  del
gasóleo

G4

salida

Mando + inyector cilindro n˚4

F1

entrada

Señal acelerómetro

F2

entrada

Señal + captador de Régimen y de
posición motor

F3

Masa captador de Régimen y de posi-
ción motor

F4 salida

Mando - inyector cilindro n˚3

E1

Alimentación del captador de identifica-
ción del cilindro

E2

entrada

Señal captador de identificación del
cilindro

E3

Masa captador de identificación del
cilindro

E4

salida

Mando + inyector cilindro n˚3

D1

Alimentación del captador presión en la
rampa

D2

entrada

Señal captador presión en la rampa

D3

Masa captador presión en la rampa

D4

salida

Mando - inyector cilindro n˚2

Vía

Designación

13B

-

53

INYECCIÓN DIÉSEL

Calculador de inyección diesel: Conexión

F76, y K9K, y 702 o 704 o 710

13B

Conector C (de 32 vías)

C1

Alimentación del captador de presión
de sobrealimentación

C2

entrada

Señal captador de presión de sobreali-
mentación

C3

Masa captador presión sobrealimenta-
ción

C4

salida

Mando + inyector cilindro n˚2

B1

Alimentación potenciómetro de recircu-
lación de los gases de escape

B2

entrada

Señal potenciómetro de recirculación
de los gases de escape

B3

Masa potenciómetro de recirculación
de los gases de escape

B4

salida

Mando - inyector cilindro n˚1

A1

No utilizada

A2

No utilizada

A3

No utilizada

A4

salida

Mando + inyector cilindro n˚1

101447

Vía

Designación

Vía

Designación

A1

No utilizada

A2

entrada

No utilizada

A3

No utilizada

A4

No utilizada

B1

No utilizada

B2

No utilizada

B3

No utilizada

B4

No utilizada

C1

No utilizada

C2

No utilizada

C3

entrada

Señal captador de presión del fluido
refrigerante

C4

entrada

Alimentación del captador de presión
del fluido refrigerante

D1

No utilizada

D2

entrada

No utilizada

D3

Información diagnóstico bujías de pre-
postcalentamiento

D4

Señal contactor de stop

E1

No utilizada

E2

No utilizada

E3

No utilizada

E4

entrada

No utilizada

F1

Mando relé alimentación por la unidad
de protección y de conmutación

F2

Mando relé pre-postcalentamiento

F3

entrada

No utilizada

F4

No utilizada

G1

Masa potencia 1 carrocería

13B

-

54

INYECCIÓN DIÉSEL

Calculador de inyección diesel: Conexión

F76, y K9K, y 702 o 704 o 710

13B

G2

+ batería 1 después del relé por la uni-
dad de protección y de conmutación

G3

Masa captador de presión del fluido
refrigerante

G4

No utilizada

H1

Masa potencia 2 carrocería

H2

entrada

+ batería 2 después del relé por la uni-
dad de protección y de conmutación

H3

No utilizada

H4

No utilizada

Vía

Designación

13B

-

55

INYECCIÓN DIÉSEL

Calculador de inyección diesel: Conexión

F76, y F9Q, y 790

13B

AFECTACIÓN DE LAS ENTRADAS Y SALIDAS DEL
CALCULADOR DE INYECCIÓN

Conector A (conector negro)

Conector B (conector marrón)

101445

Vía

Designación

A2

salida

Marcha - parada regulador de veloci-
dad

A3

Unión multiplexada  CAN L

A4

Unión multiplexada  CAN H

B4

Diagnóstico línea K toma de diagnós-
tico

C3

entrada

Marcha - parada limitador de velocidad

C4

entrada

Información pedal del embrague

D1

Alimentación + después de contacto
por la unidad de protección y de con-
mutación

D2

entrada

Señal mando regulador de velocidad

D3

Masa mando regulador de velocidad

E4

entrada

Información de freno (contactor de stop
por apertura)

F2

Alimentación potenciómetro de pedal
(pista 2)

F3

entrada

Señal potenciómetro de pedal (pista 2)

F4

Masa potenciómetro de pedal (pista 2)

G1

Alimentación + después de contacto
por la unidad de protección y de con-
mutación

G2

Alimentación potenciómetro del pedal
(pista 1)

G4

Masa potencia

H1

Masa potencia

H2

entrada

Señal potenciómetro de pedal (pista 1)

H3

Masa potenciómetro del pedal (pista 1)

H4

Masa potencia

101446

Vía

Designación

A1

Masa captador árbol de levas

A4

Alimentación del captador de presión
de gasóleo

B1

entrada

Señal captador de régimen del motor

Vía

Designación
