13B

-

40

INYECCIÓN DIÉSEL

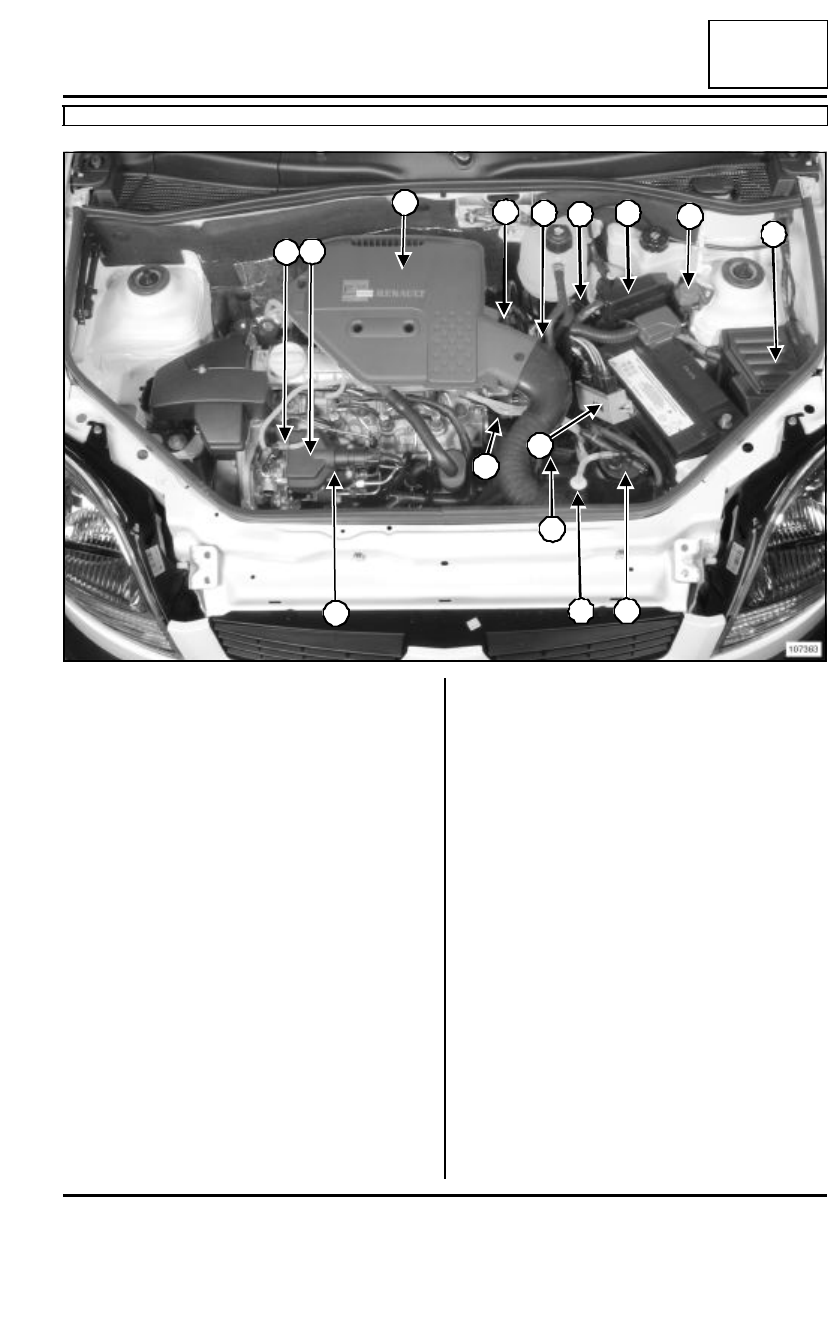

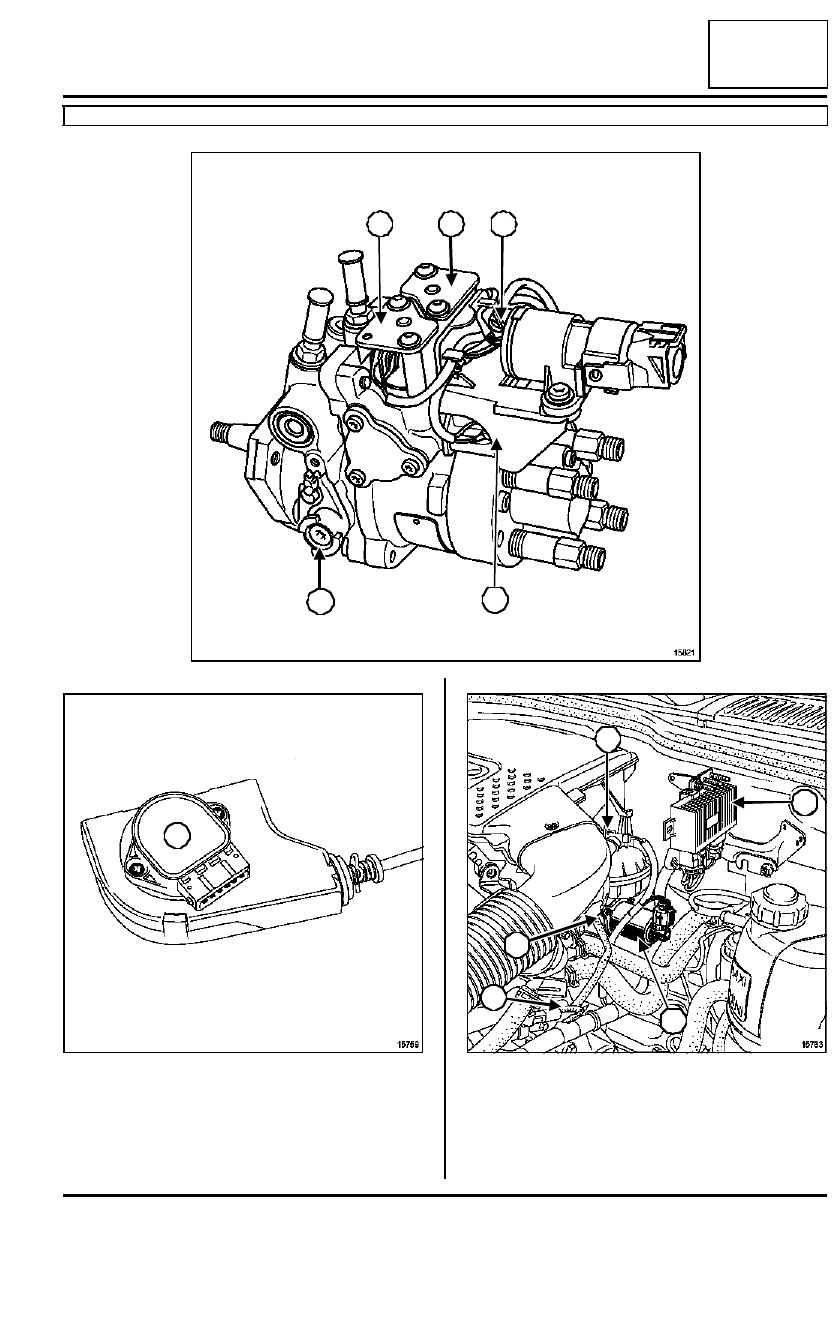

Implantación de los elementos

F76, y F8Q, y 632

13B

107363

6

5

4

3

2

1

13

12

11

10

14

9

8

7

15

(1)

Bomba de inyección EPIC

(2)

Electroválvulas de más caudal y
de avance

(3)

Filtro de aire

(4)

Sonda de temperatura  del aire
de admisión

(5)

Válvula de recirculación de los
gases de escape

(6)

cajetín de pre-postcalenta-
miento

(7)

Potenciómetro de posición de
pedal del acelerador

(8)

Relés de alimentación

(9)

Calculador de la unidad de con-
trol Diesel

(10)

Captador de régimen del motor

(11)

Sonda de temperatura del agua

(12)

Electroválvula de menos caudal
y stop eléctrico

(13)

Filtro de carburante

(14)

Bomba de cebado

(15)

Contactor de inercia

13B

-

41

INYECCIÓN DIÉSEL

Implantación de los elementos

F76, y F8Q, y 632

13B

15821

1

2

3

4

5

15759

6

15763

(1)

Electroválvula de avance

(2)

Electroválvulas de más caudal

(3)

Electroválvulas de menos cau-
dal

7

8

9

11

10

13B

-

42

INYECCIÓN DIÉSEL

Implantación de los elementos

F76, y F8Q, y 632

13B

(4)

Electroválvula de stop eléctrico

(5)

Orificio de espiga de la bomba
de inyección

(6)

Potenciómetro de posición de
pedal del acelerador

(7)

Sonda de temperatura  del aire
de admisión

(8)

Cajetín de pre-postcalenta-
miento

(9)

Captador de punto muerto supe-
rior

(10)

Sonda de temperatura del agua

(11)

Válvula de recirculación de los
gases de escape

13B

-

43

INYECCIÓN DIÉSEL

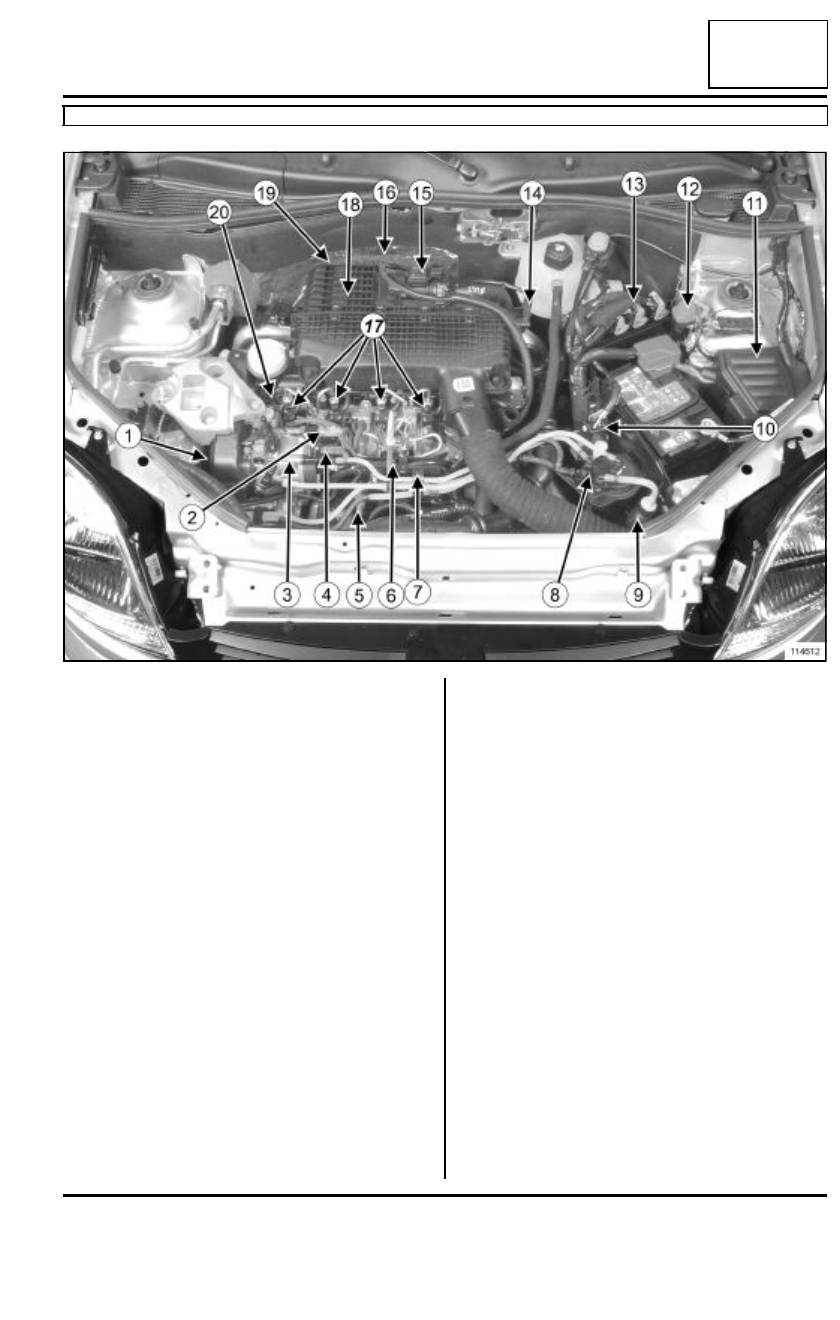

Implantación de los elementos

K9K, y 714 o 716 o 718

13B

114612

(1)

Captador de identificación del
cilindro

(2)

Sonda de temperatura del
gasóleo

(3)

Bomba de alta presión

(4)

Actuador de caudal

(5)

Acelerómetro

(6)

Rampa de inyección

(7)

Captador de presión de la
rampa de inyección

(8)

Filtro de gasóleo

(9)

Bomba manual de cebado

(10)

cajetín de pre-postcalenta-
miento

(11)

Unidad de protección y de con-
mutación

(12)

Captador de inercia

(13)

Calculador de inyección

(14)

Captador de presión de aire de
sobrealimentación

(15)

Caudalímetro de aire

(16)

Turbocompresor

(17)

Inyectores

(18)

Carcasa del filtro de aire

(19)

Electroválvula de recirculación
de los gases de escape

(20)

Tubo de retorno del gasóleo
entre inyectores y bomba de
inyección
