Renault Kangoo. Manual - parte 111

12A

-

76

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D7F, y 726 o 764 o 766

12A

EXTRACCIÓN

Poner el vehículo en un elevador.

Extraer el protector bajo el motor.

Atar la línea de escape a la carrocería.

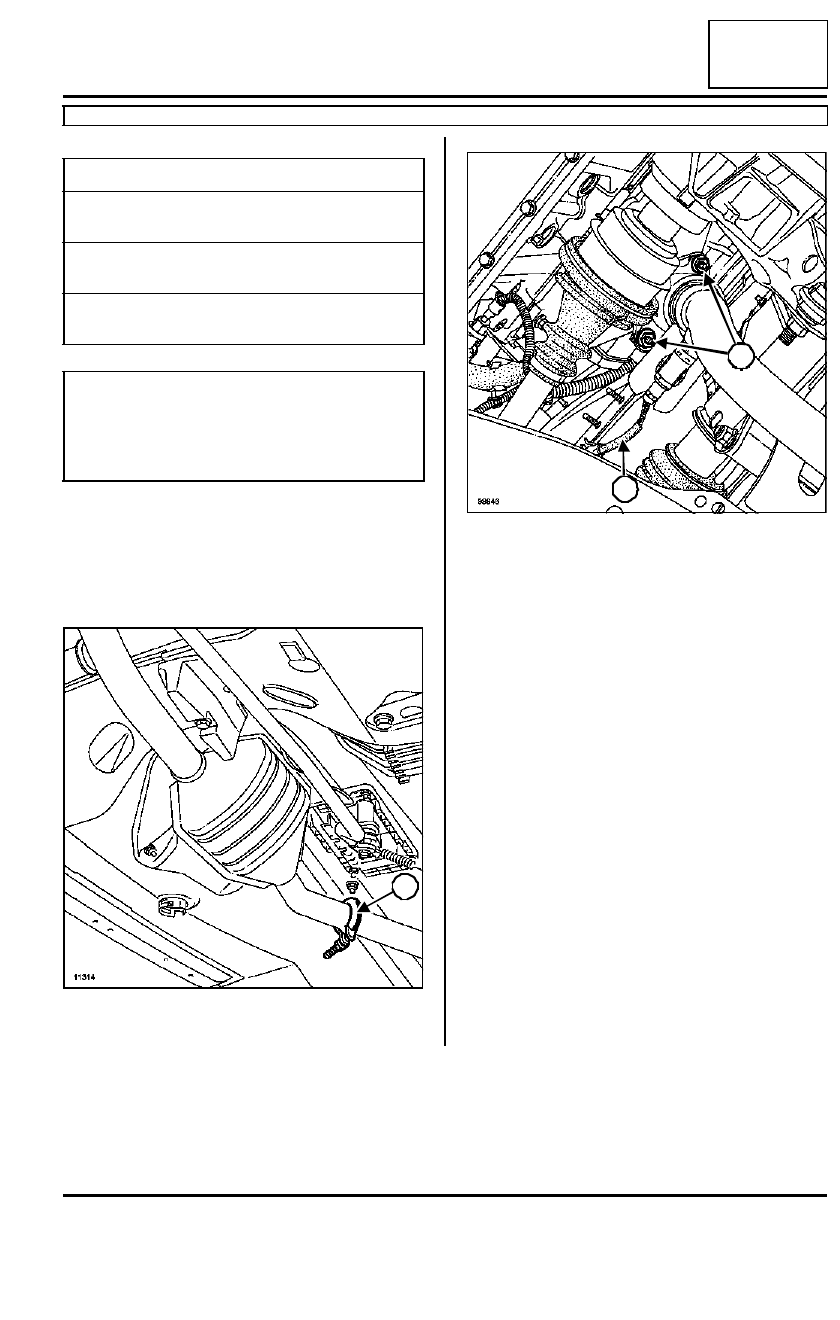

Aflojar la abrazadera (1) de fijación del catalizador a
la línea de escape.

Desconectar la sonda de oxígeno (2).

Extraer:

- los dos tornillos de fijación (3) del colector de esca-

pe al catalizador,

- el catalizador.

- los siete tornillos de fijación del colector de escape

a la culata,

- el colector de escape.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

Proceder en el orden inverso de la extracción.

Pares de apriete

m

tuercas de fijación del
colector de escape

2,5 daN.m

espárragos de fijación
del colector de escape

1 daN.m

tornillo de fijación de la
bajada del escape

2,2 daN.m

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

11314

1

99946

2

3

12A

-

77

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D7F, y 726 o 764 o 766

12A

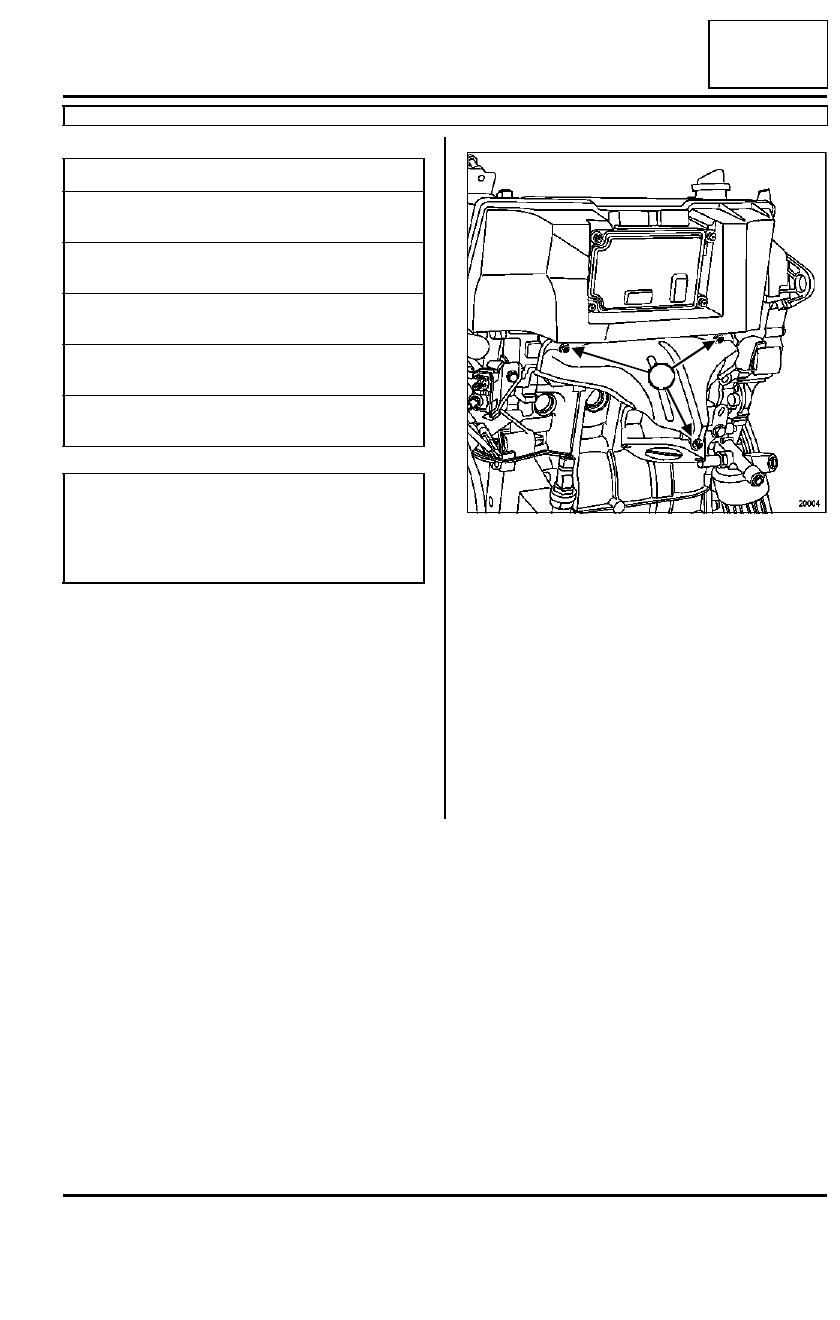

Apretar a los pares:

- las tuercas de fijación del colector de escape (2,

5 daN.m),

- los espárragos de fijación del colector de esca-

pe (1 daN.m),

- el tornillo de fijación de la bajada del escape (2,

2 daN.m).

12-2

Nota:

Verificar la ausencia de contacto de la línea de
escape bajo la carrocería, la presencia y la fija-
ción de las pantallas térmicas.

12A

-

78

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D4F, y 712 o 730

12A

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería empezando por el borne ne-
gativo.

Extraer el protector bajo el motor.

Desconectar las sondas de oxígeno anterior y des-
pués posterior.

Desgrapar el cableado de la sonda de oxígeno pos-
terior.

Extraer:

- las tuercas de fijación de bajada del escape,

- el tornillo de fijación del catalizador,

- el catalizador.

- los tres tornillos de fijación (1) de la pantalla térmi-

ca,

- la pantalla térmica.

Pares de apriete

m

espárragos de fijación
del colector de escape

12 N.m

tuercas de fijación del
colector de escape

25 N.m

tornillos de fijación de la
pantalla térmica

15 N.m

espárragos de fijación
de bajada del escape

12 N.m

tuercas de fijación de
bajada del escape

25 N.m

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad cer-
rada y no se pueden dispersar. Se prohíbe taladrar
o recortar los catalizadores.

20004

1

1

12A

-

79

MEZCLA CARBURADA

Colector de escape: Extracción - Reposición

D4F, y 712 o 730

12A

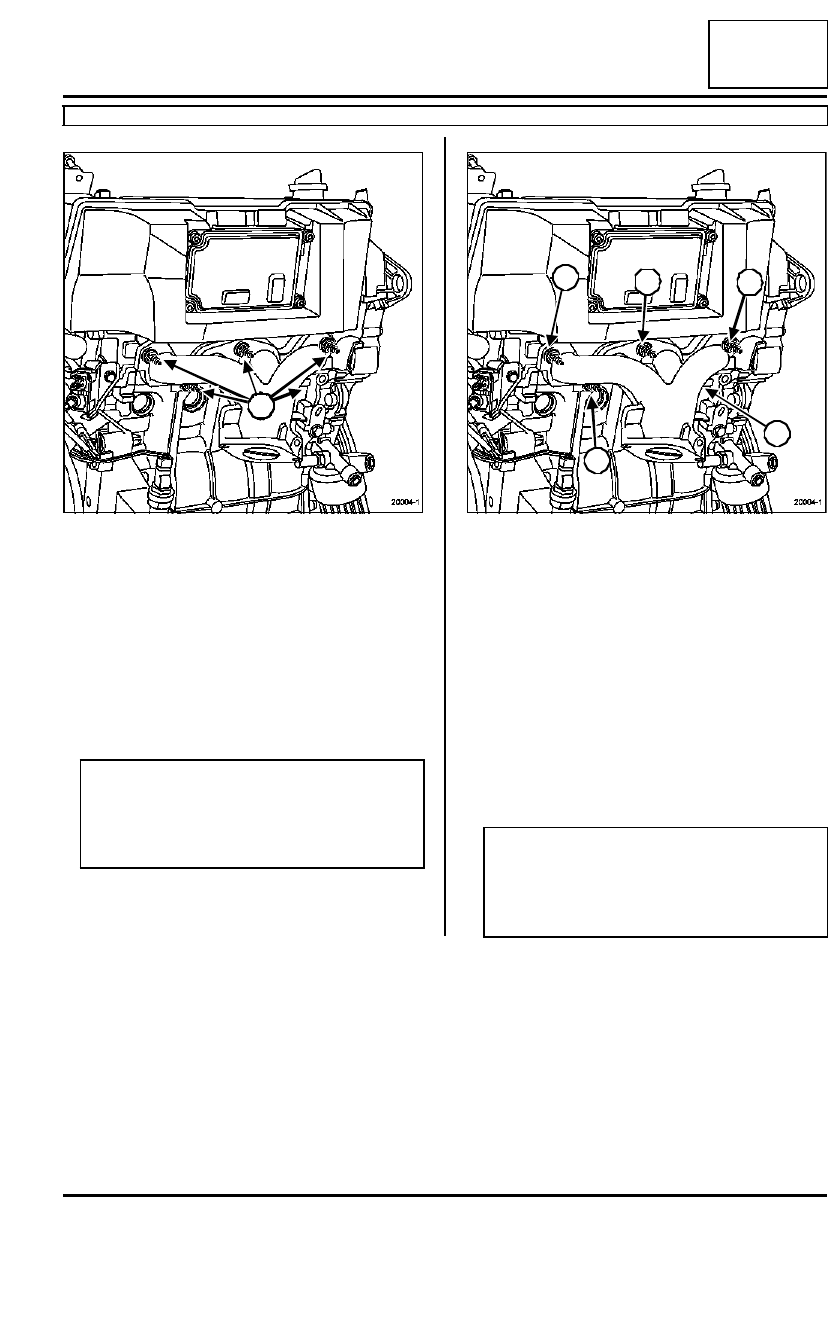

Extraer:

- las cinco tuercas de fijación (2) del colector de es-

cape mediante una llave articulada a través de la
cuna y la carrocería,

- el colector de escape.

REPOSICIÓN

Sustituir sistemáticamente todas las juntas de es-
tanquidad.

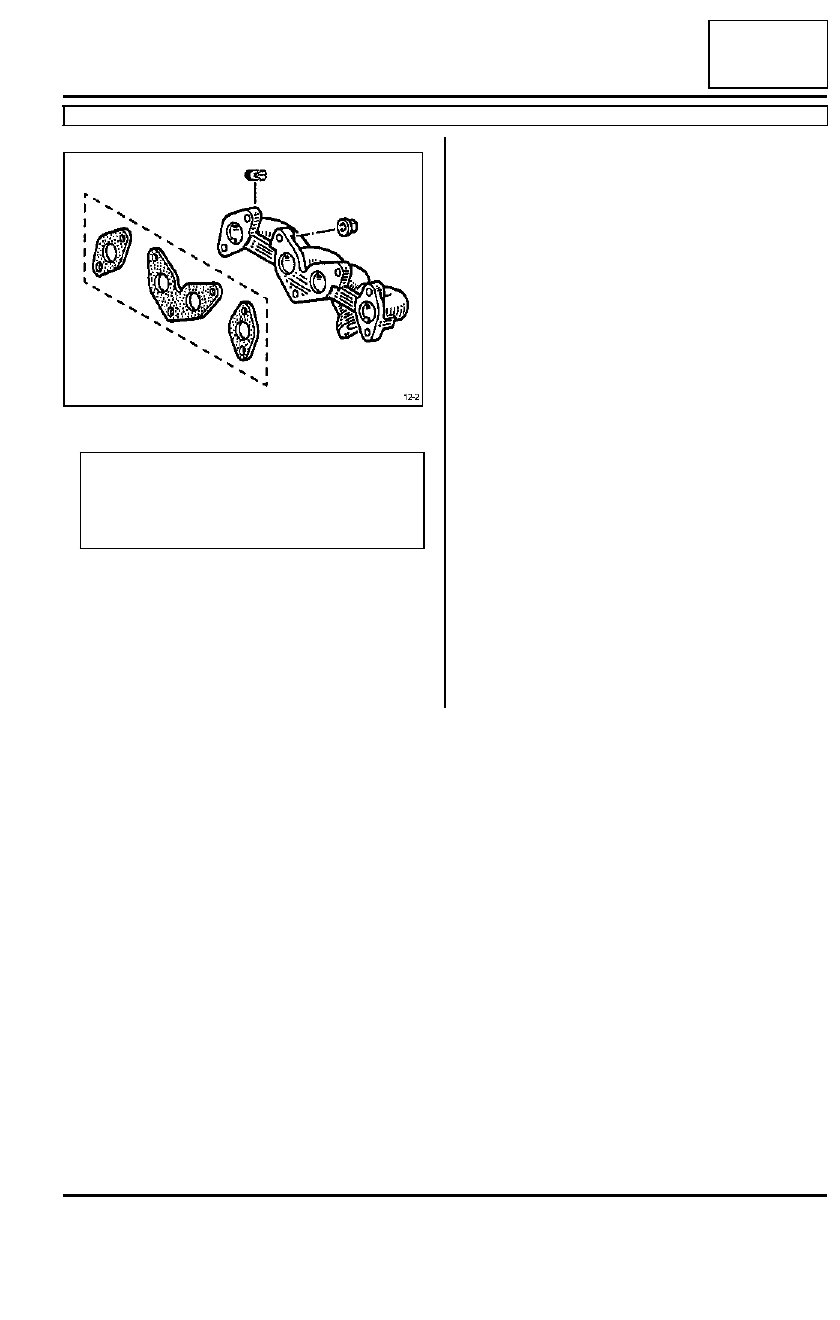

Colocar el colector.

Apretar al par los espárragos de fijación del co-
lector de escape (12 N.m).

Apretar por orden y al par las tuercas de fijación
del colector de escape (25 N.m).

Apretar a los pares:

- los tornillos de fijación de la pantalla térmica

(15 N.m),

- los espárragos de fijación de bajada del escape

(12 N.m),

- las tuercas de fijación de bajada del escape (25

N.m).

Proceder en el orden inverso de la extracción.

20004-1

ATENCIÓN

Los espárragos de fijación del colector de
escape desembocan en la culata. Es imperativo
volver a montarlos con LOCTITE FRENE-
TANCH.

2

2

2

20004-1

ATENCIÓN

Conectar la batería comenzando por el borne
positivo;  efectuar los aprendizajes necesarios
(consultar  80A,  Batería, Batería: Extracción -
Reposición).

3

4

5

2

1
