12A

-

64

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 730

12A

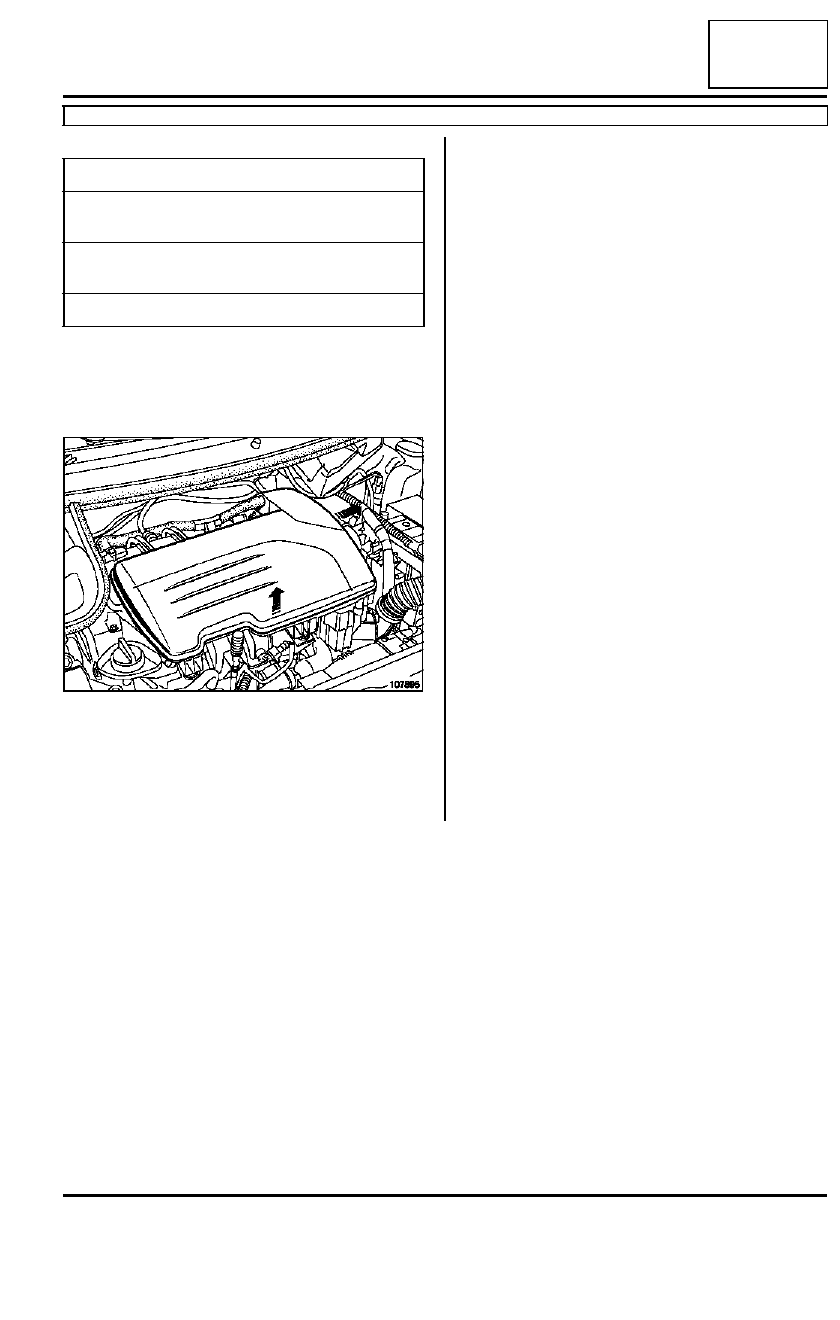

EXTRACCIÓN

Desconectar la batería empezando por el borne ne-
gativo.

Aflojar la abrazadera de fijación de la carcasa del
filtro de aire en la caja mariposa.

Extraer la carcasa del filtro de aire levantándola y
después desplazarla hacia la derecha.

Extraer la varilla de aceite.

Pares de apriete

m

repartidor de admisión /
culata

10 N.m

repartidor de admisión /
tapa de culata

10 N.m

compresor de AA

21 N.m

107895

12A

-

65

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 730

12A

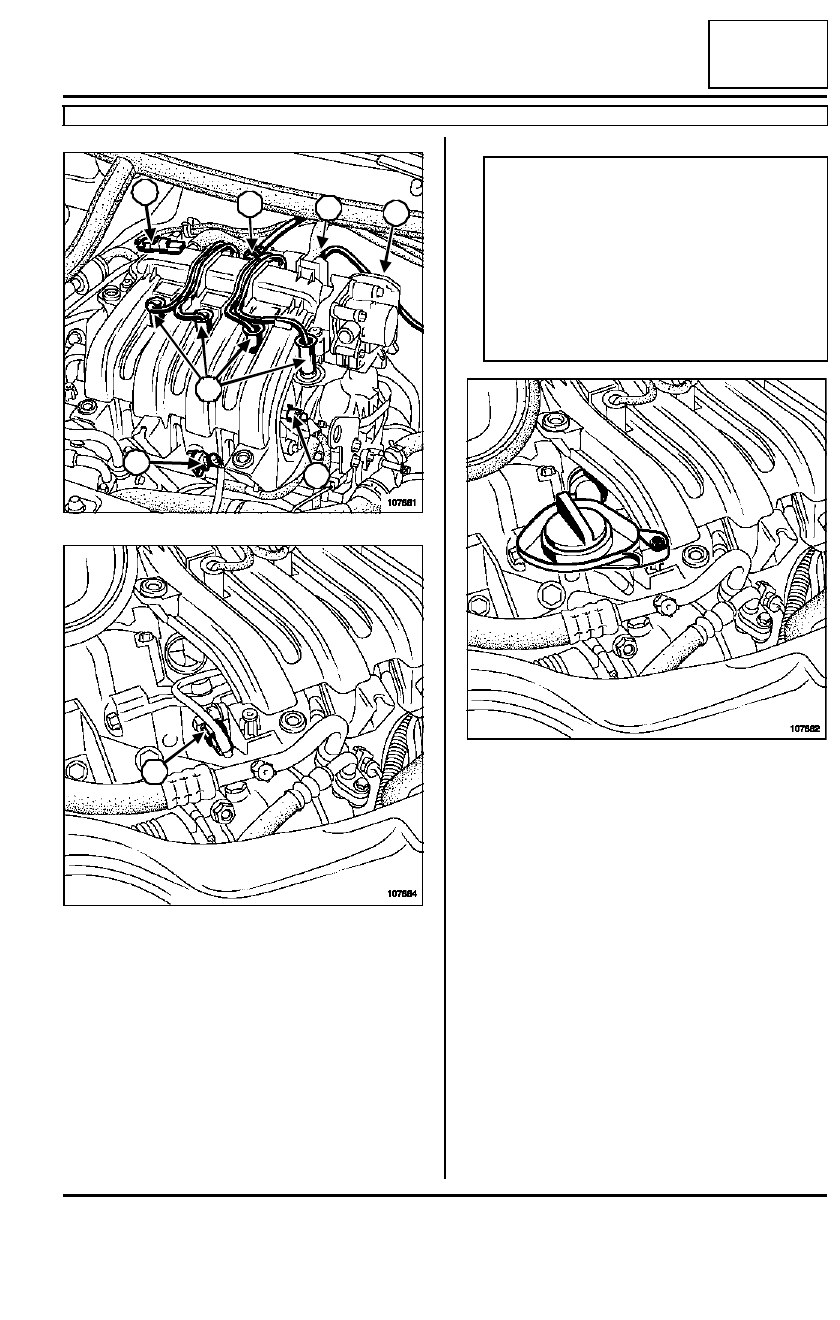

Desconectar:

- el conector (1) de la caja mariposa,

- el conector (2) de la sonda de temperatura del aire,

- el conector (3) del captador de presión de aire,

- el tubo (4) de asistencia al frenado,

- el tubo (5) de reciclaje de los vapores de gasolina,

- los cables de bujía (6) tirando de ellos por los pro-

longadores,

- el conector independiente (7) de los inyectores,

- el racor (8) de llegada de carburante.

Extraer el tubo de llenado de aceite.

107881

107884

1

2

3

4

5

6

6

7

8

IMPORTANTE

Durante esta operación, es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carbu-

rante desconectando el racor,

- proteger las zonas sensibles a la caída de car-

burante.

107882

12A

-

66

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 730

12A

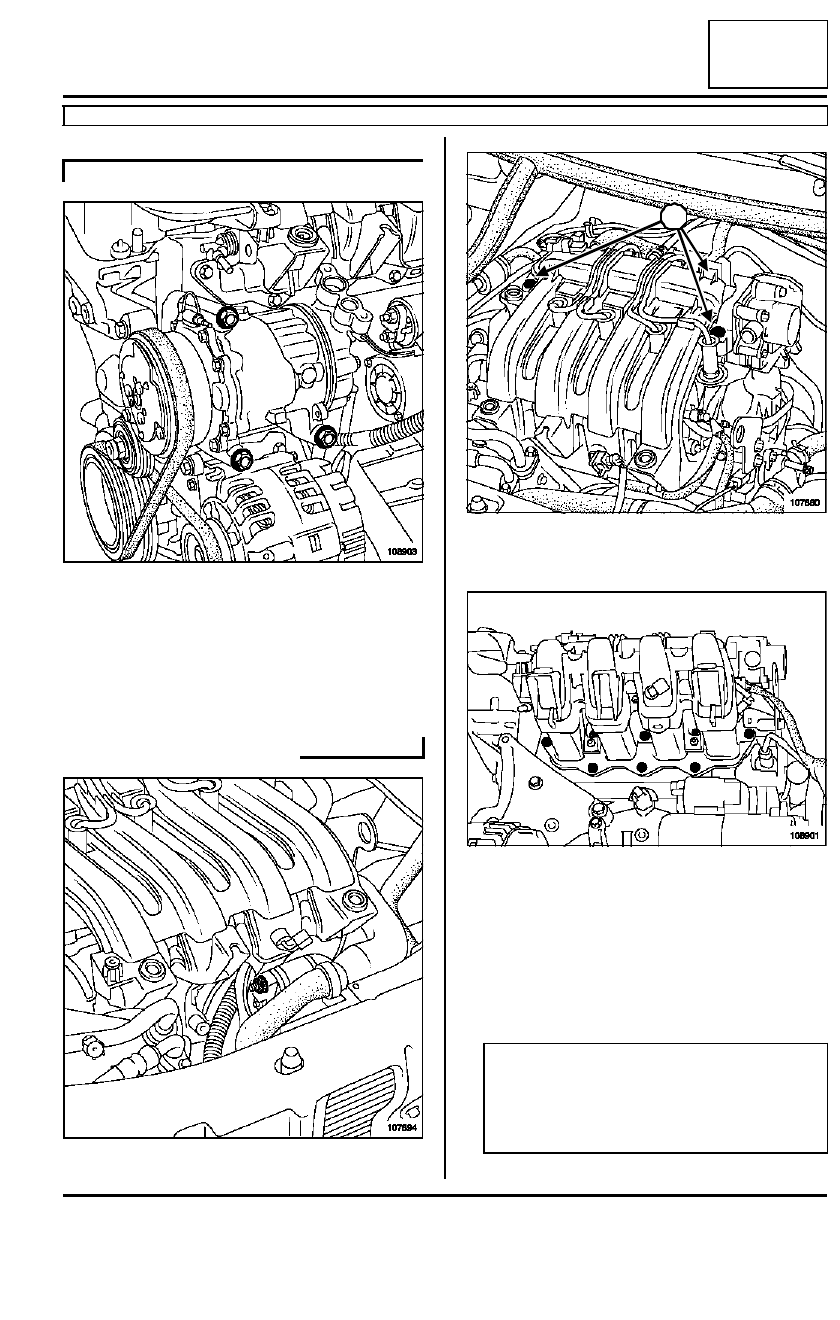

Extraer:

- la correa de AA,

- los tornillos de fijación del compresor de AA.

Desplazar ligeramente el compresor de AA hacia la
izquierda.

Desconectar los cables del motor de arranque.

Quitar los tornillos (1) de fijación del repartidor de
admisión en la tapa de la culata.

Extraer:

- los tornillos de fijación del repartidor de admisión

en la culata,

- el repartidor de admisión.

REPOSICIÓN

Sustituir las juntas del repartidor de admisión.

ACONDICIONADOR DE AIRE

108903

107894

107880

108901

ATENCIÓN

Los tornillos de fijación del repartidor de admi-
sión en la culata desembocan en la culata. Vol-
ver a colocarlos imperativamente con Loctite
FRENETANCH.

1

1

1

12A

-

67

MEZCLA CARBURADA

Repartidor de admisión: Extracción - Reposición

D4F, y 730

12A

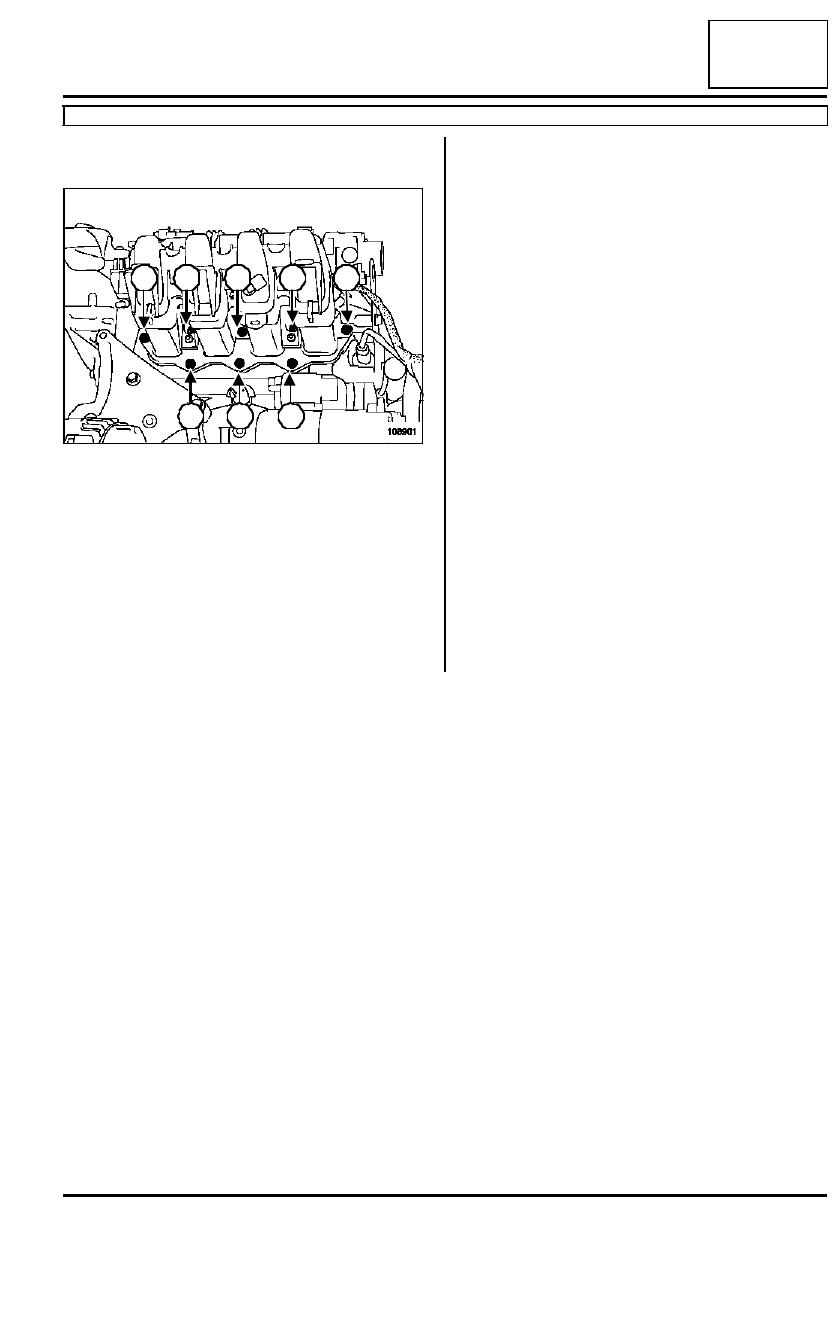

Poner los tornillos del repartidor de admisión con
LOCTITE FRENETANCH.

Preapretar los tornillos (4) y (5) del repartidor de ad-
misión (6 N.m).

Aflojar los tornillos (4) y (5).

Apretar por orden y al par los tornillos (1) a (8) del
repartidor de admisión / culata  (10 N.m).

Apretar al par:

- los tornillos del repartidor de admisión / tapa de

culata  (10 N.m).

- los tornillos del compresor de AA (21 N.m).

108901

1

2

3

4

5

6

7

8
