11A

-

33

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

11A

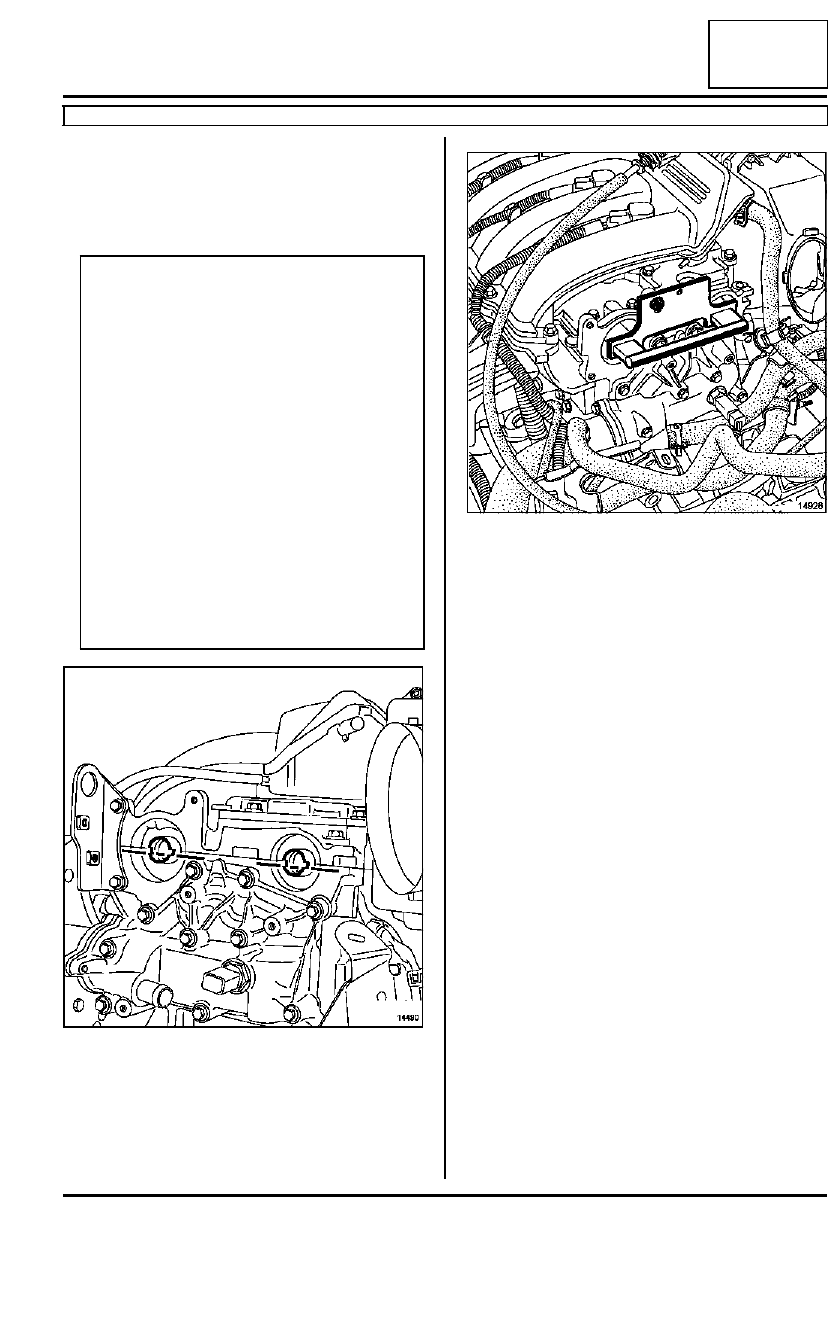

I - CALADO DE LA DISTRIBUCIÓN

El primer proceso se aplica para las sustituciones de
todos los elementos que se encuentren en la parte
frontal de la distribución y que no requieran el afloja-
do de una o de las poleas de los árboles de levas.

Posicionar las ranuras de los árboles de levas hori-
zontalmente y descentradas hacia abajo girando los
árboles de levas mediante el útil (Mot. 799-01) si es
necesario.

Fijar el útil (Mot. 1496) en el extremo de los árboles
de levas.

ATENCIÓN

Desengrasar imperativamente:

- el extremo del cigüeñal (lado distribución),

- el diámetro y las superficies de apoyo del piñón

de distribución,

- las caras de apoyo de la polea de accesorios,

- los extremos de los árboles de levas (lado dis-

tribución),

- los diámetros internos y las caras de apoyo de

los piñones de los árboles de levas.

Esto es para evitar un patinado entre:

- la distribución,

- el cigüeñal,

- los piñones de los árboles de levas.

Este patinado origina la destrucción del motor.

14490

14928

11A

-

34

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

11A

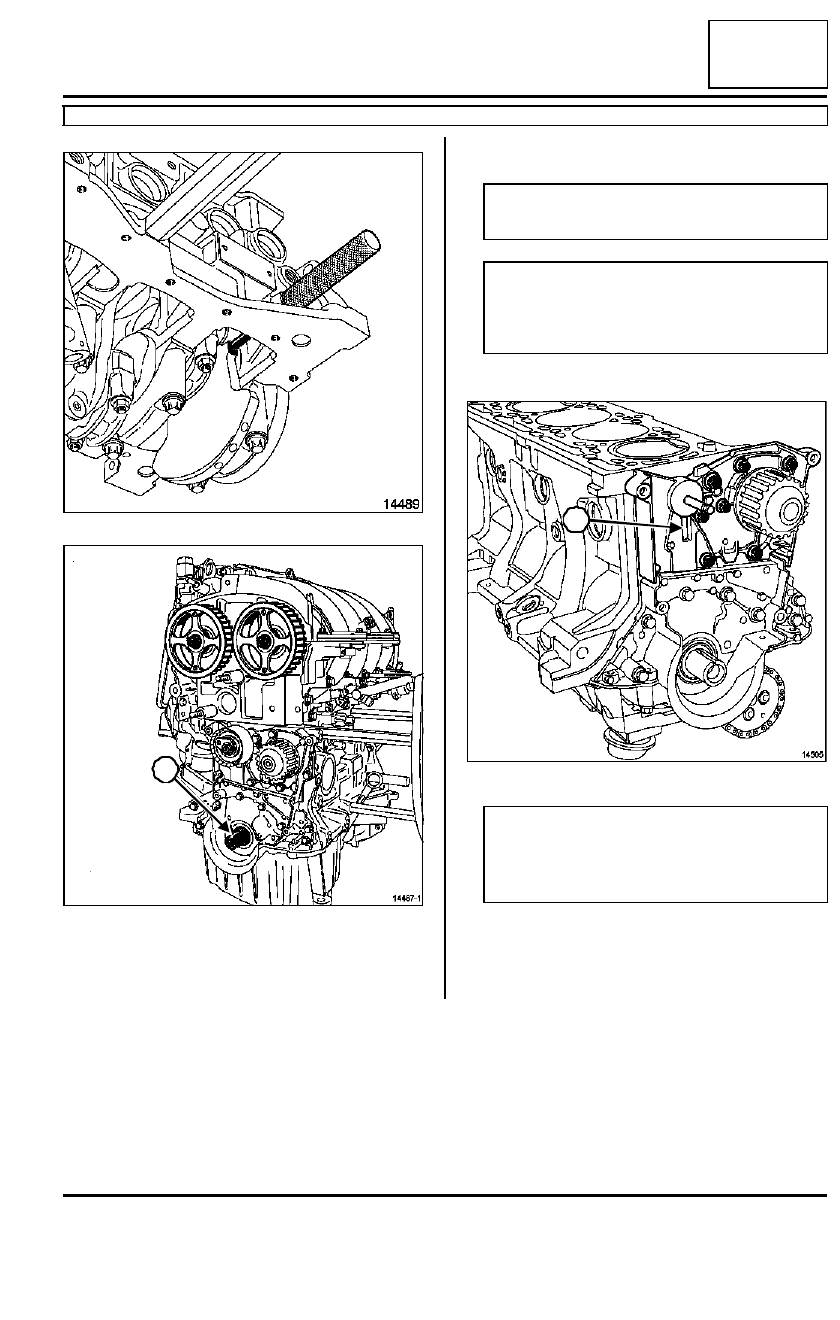

Verificar que el cigüeñal esté bien apoyado sobre la
espiga de punto muerto superior (Mot. 1489) (la ra-
nura (8) del cigüeñal debe estar mirando hacia arri-
ba).

II - REPOSICIÓN

Primera versión

14489

14487-1

8

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente los rodillos tensores y enrolla-
dores.

14505

Nota:

Vigilar, durante la reposición del rodillo tensor,
que el espolón del rodillo tensor esté correcta-
mente posicionado en la ranura (9).

9

11A

-

35

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

11A

Colocar:

- el rodillo tensor,

- la correa de distribución,

- el rodillo enrollador.

Apretar al par el tornillo de fijación del rodillo en-
rollador de distribución (4,5 daN.m) mediante el
útil (Mot. 1368).

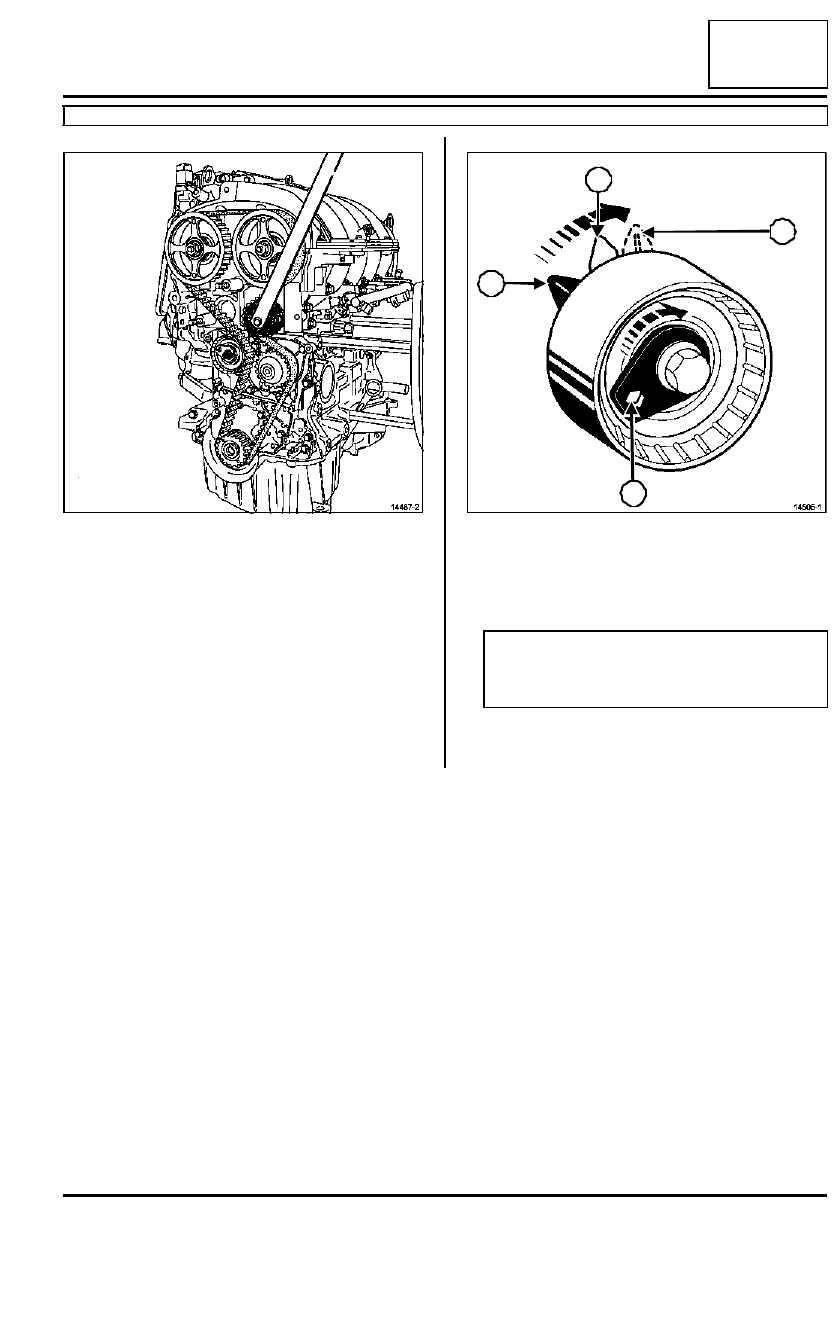

III - TENSIÓN DE LA CORREA

Hay dos versiones de rodillo tensor.

Hacer que el índice móvil sobresalga (12) del rodillo
tensor de 7 a 8 mm respecto al índice fijo (10), me-
diante una llave hexagonal de 6 mm girando la ex-
céntrica en el sentido de las agujas del reloj.

14487-2

14505-1

Nota:

La posición (11) corresponde al índice móvil en
reposo.

11

10

13

12

11A

-

36

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M, y 750 o 752 o 753 o 754

11A

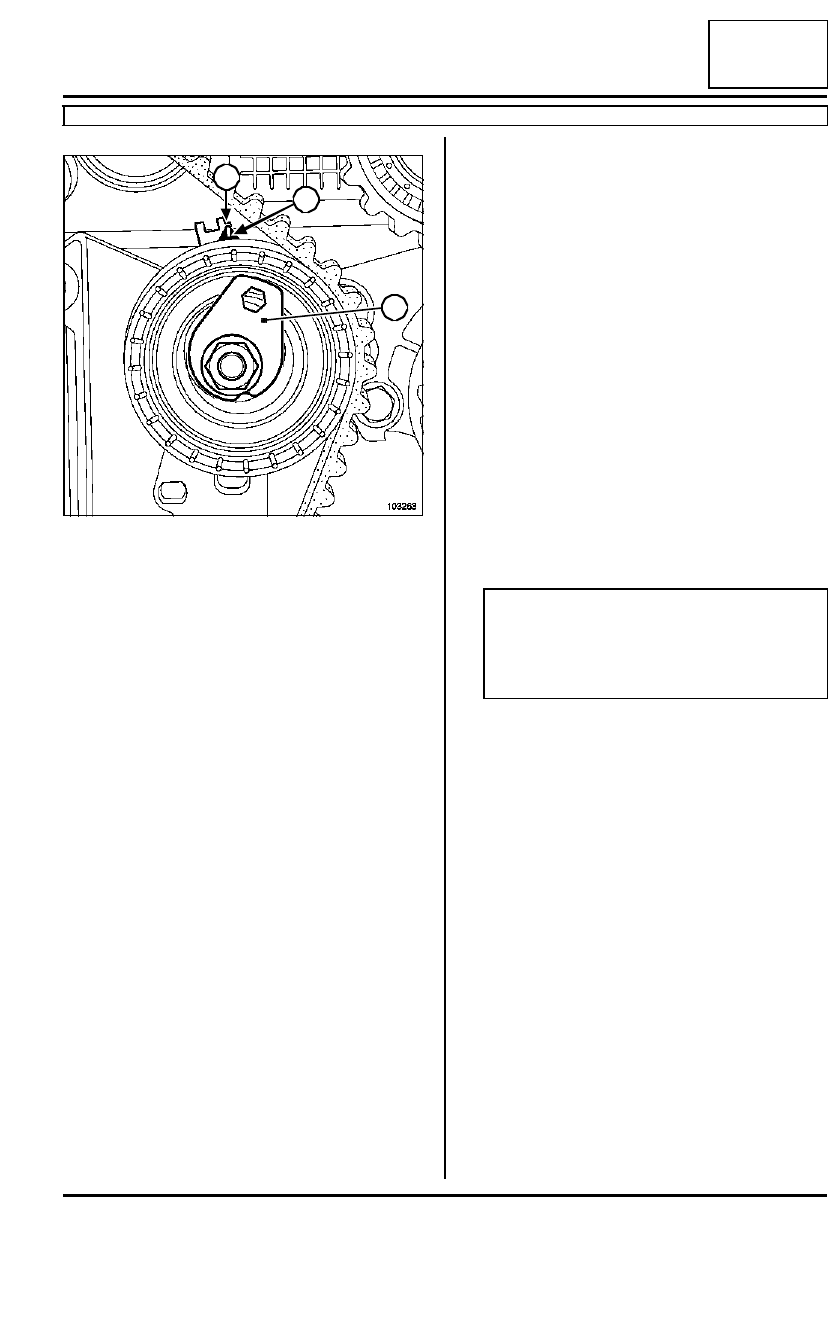

Segunda versión

Utilizando una llave hexagonal de 6 mm, llevar el ín-
dice móvil (14) frente a la muesca (15), girando la
excéntrica (16) en el sentido de las agujas del reloj.

Preapretar al par la tuerca del rodillo tensor de
distribución (0,7 daN.m) utilizando una llave dina-
mométrica "de bajo par".

Colocar la polea de accesorios del cigüeñal.

Apretar al par y de modo angular el tornillo de la
polea de accesorios del cigüeñal (4 daN.m + 115˚

±±±±

 15˚) mediante el útil (Mot. 591-02) o el útil (Mot.

591-04) (cigüeñal apoyado sobre la espiga de punto
muerto superior).

Extraer:

- el útil (Mot. 1496),

- la espiga de punto muerto superior (Mot. 1489).

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución); antes de que finali-
cen las dos vueltas:

- enroscar la espiga de punto muerto superior (Mot.

1489) en el bloque motor,

- llevar lentamente y sin tirones el cigüeñal hasta

apoyarlo sobre la espiga de punto muerto superior.

Retirar la espiga de punto muerto superior (Mot.
1489).

Aflojar, como máximo una vuelta, la tuerca del ro-
dillo tensor, sujetando a la vez el índice móvil con
una llave hexagonal de 6 mm:

- para la primera versión del rodillo tensor, alinear el

índice móvil (12) respecto al índice fijo (10) girando

la excéntrica en el sentido contrario a las agujas
del reloj.

- para la segunda versión del rodillo tensor, verificar

que el índice (14) esté enfrente de la muesca (15)
si no llevar progresivamente el índice móvil (14)
frente a la muesca (15) girando la excéntrica (16)
en el sentido de las agujas del reloj.

Apretar al par la tuerca de fijación del rodillo ten-
sor de distribución (2,7 daN. m).

IV - CONTROL DEL CALADO DE LA CORREA

1 - Control de la tensión

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución).

Antes de que finalicen las dos vueltas, enroscar la
espiga de punto muerto superior (Mot. 1489).

Posicionar lentamente y sin tirones el cigüeñal en
apoyo sobre la espiga de punto muerto superior.

Retirar la espiga de punto muerto superior.

2 - Control del calado

Asegurarse de la posición correcta del índice móvil
del rodillo tensor antes de efectuar el control de ca-
lado de la distribución.

Enroscar la espiga de punto muerto superior (Mot.
1489) en el bloque motor.

Llevar lentamente y sin tirones el cigüeñal hasta
apoyarlo sobre la espiga.

103263

16

15

14

ATENCIÓN

Verificar que el índice móvil del rodillo tensor
esté correctamente posicionado respecto al
índice fijo (según el modelo de rodillo), si no es
así repetir el proceso de tensión.
