Рено Симбол. Замок зажигания

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– установите передние колеса с положение прямолинейного движения;

– снимите рулевое колесо и накладки рулевой колонки (см. раздел «Рулевое управление»);

– снимите козырек комбинации приборов;

– снимите комбинацию приборов;

– снимите антенное кольцо системы электронной блокировки пуска двигателя;

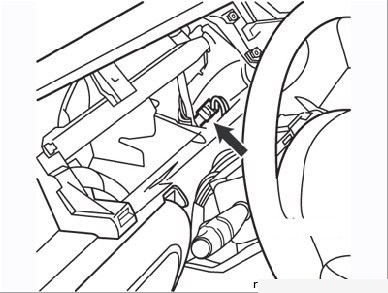

Рисунок 8.39. Контактный разъем выключателя (замка) зажигания

– разъедините контактный разъем выключателя зажигания (Рисунок 8.39), высвободив проводку из-под рулевой колонки. Запомните порядок укладки проводки;

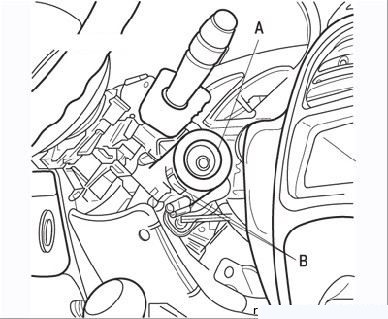

Рисунок 8.40. Винт (А) фиксации выключателя (замка) зажигания и два удерживающих выступа (В)

– выверните винт под ключ TORX в верхней части выключателя зажигания (Рисунок 8.40);

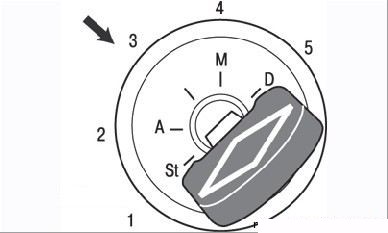

Рисунок 8.41. Установка ключа в замке зажигания в положение «3»

– установите ключ в замке зажигания в положение «3» (Рисунок 8.41) и извлеките замок зажигания, нажав на удерживающие выступы В (см. Рисунок 8.40);

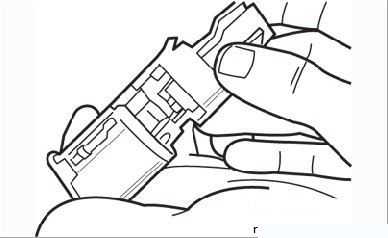

Рисунок 8.42. Снятие задней крышки с выключателя (замка) зажигания

– чтобы отсоединить контактную группу от выключателя зажигания, выверните два винта в задней части корпуса выключателя и снимите крышку (Рисунок 8.42).

Установку выполните в порядке, обратном снятию. Правильно проложите проводку выключателя зажигания.
