Рено Симбол. Плафон салона

Плафон без фонаря индивидуального освещения

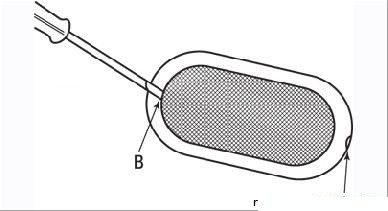

Рисунок 8.35. Снятие плафона освещения салона: А – паз для снятия плафона; В – паз для снятия рассеивателя

Отсоедините плафон от обивки крыши, используя в качестве рычага небольшую отвертку, вставленную в паз А (Рисунок 8.35), и разъедините разъем. Для замены лампы отсоедините рассеиватель, используя в качестве рычага небольшую отвертку, вставленную в паз В.

Установка проводится в порядке, обратном снятию.

Снятие и установка плафона с фонарем индивидуального освещения

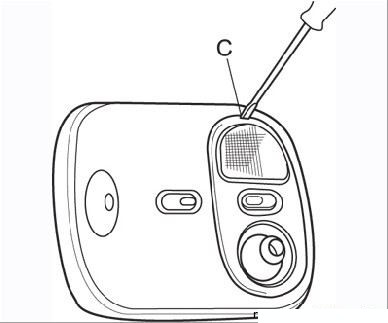

Рисунок 8.36. Снятие плафона с фонарем индивидуального освещения: С – паз для снятия плафона

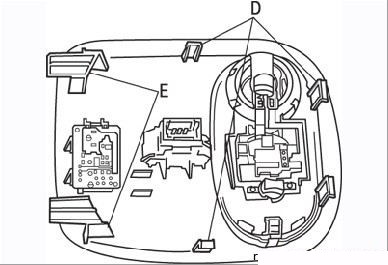

Рисунок 8.37. Снятие корпуса плафона: D – защелки; Е – фиксирующие лапки

Отсоедините кронштейн плафона в сборе, используя в качестве рычага небольшую отвертку, вставленную в паз С (Рисунок 8.36), и разъедините разъем. Консоль плафона удерживается в обивке крыши четырьмя защелками D (Рисунок 8.37) и двумя фиксирующими лапками Е.

Установка проводится в порядке, обратном снятию.
