Рено Симбол. Замена сайлентблоков задних
Специальный инструмент
Набор оправок..............................................Т.Аг. 1454
Струбцина...................................................T.Av. 1420
Гидравлический винт.............................T.Av. 1420-01
Моменты затяжки
Гэйки крепления балки к кузову........................60 Нм
Болты втулок подвески....................................70 Нм
| Порядок замены: |
| – включите заднюю передачу (или установите рычаг селектора в положение «Р»); |
| – поднимите заднюю часть автомобиля и установите под кузов страховочные упоры; |
| – снимите оба задних колеса; |
|

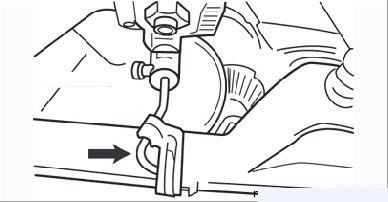

| – на моделях с ABS снимите задние колесные датчики; на моделях без ABS снимите тягу регулятора тормозного усилия, сняв пружинный фиксатор (Рисунок 5.18); |
|

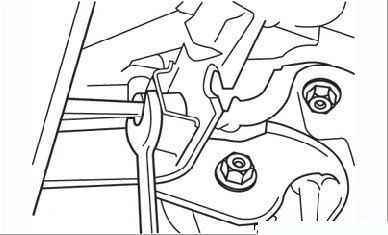

| – пережмите зажимами тормозные шланги в удобных для этого местах, отсоедините от шлангов подходящие к ним трубопроводы (Рисунок 5.19). Снимите пружинные фиксаторы и отсоедините шланги от поперечной балки. Предотвратите попадание грязи в тормозную систему; |
|

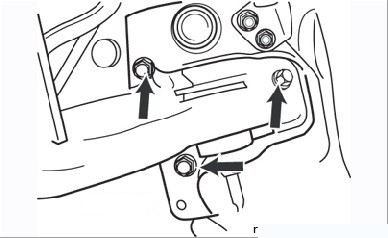

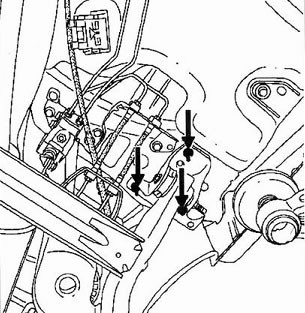

| Рисунок 5.20. Гайки крепления к кузову продольных рычагов задней подвески |
| – ослабьте затяжку гаек крепления к кузову передних концов продольных рычагов (по три гайки на каждой стороне) (Рисунок 5.20); |
| – снимите пружины подвески, как описано выше; |
| – подоприте поперечную балку домкратом; |
| – окончательно отверните гайки крепления продольных рычагов к кузову и вместе с помощником опустите вниз заднюю подвеску; |
| – выверните болты крепления сайлентблоков; |
| – запомните положение сайлентблока в рычаге, чтобы правильно установить новый; |
|

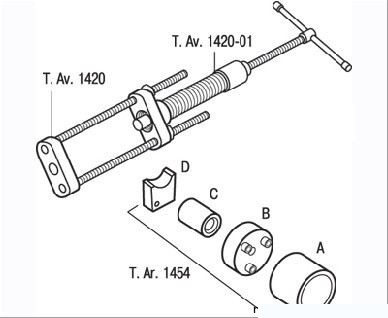

| – для выполнения операций по снятию и установке сайлентблоков задней подвески необходим следующий набор инструментов и приспособлений (Рисунок 5.21): три втулки А, В, С и проставка D, которые являются деталями приспособления T.Ar. 1454; два резьбовых стержня и два фланца, входящие в набор приспособления T.Av. 1420; винтовой домкрат T.Av. 1420-01, который используется совместно с приспособлением T.Av. 1420; |
|

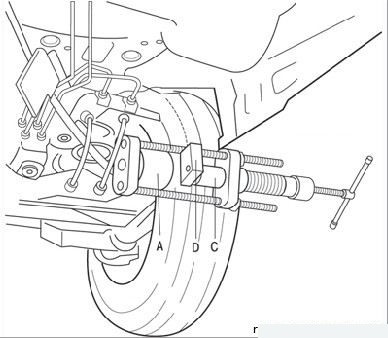

| – установите на сайлентблок приспособление, как изображено на Рисунок 5.22. При снятии сайлентблока не используйте полностью всю длину резьбового стержня домкрата; лучше снять домкрат и, вращая головку с накаткой, изменить длину ходового винта домкрата. Установите снова домкрат и снимите окончательно сайлентблок; |
|
| – при затрудненном снятии сайлентблока можно применить прогрев тепловым пистолетом (мощным феном) места установки; |
|
| – осмотрите посадочные места сайлентблоков: на них не должно быть трещин, заусенцев и деформаций. |
|

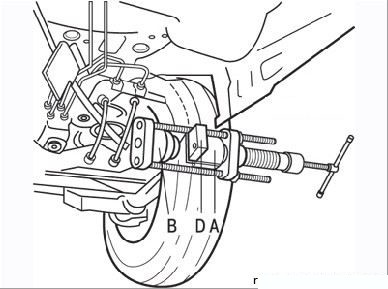

| При запрессовке установите приспособление, как изображено на Рисунок 5.23. |
Втулка устанавливается прорезью (1) вверх. Выдержите расстояние "Х",
измеренное перед снятием
втулки.
