Рено Симбол. Руль. Снятие и установка
– установите передние колеса в положение прямолинейного
движения, для чего вставьте в выключатель (замок) зажигания ключ
и освободите запорное устройство; |
– отсоедините провод от отрицательной клеммы аккумуляторной
батареи; |
– снимите подушку безопасности с рулевого колеса (см. раздел
«Электрооборудование»); |
сжав лепестки фиксатора, отсоедините жгут проводов от рулевого колеса

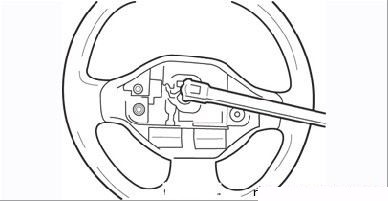

– выверните, но не до конца, болт крепления рулевого колеса (Рисунок
6.5); |
|
Рисунок 6.5.
Ослабление болта крепления рулевого колеса |
|
|
Примечание: удерживать руль от проворачивания можно с помощью
встроенного запорного рулевого механизма, вытащив ключ зажигания и
повернув руль до щелчка. После ослабления винта, вставтьте ключ
зажигания и верните руль в исходное положение
– пометьте доступным способом взаимное расположение ступицы
рулевого колеса и вала; |
– покачивая рулевое колесо из стороны в сторону и перемещая его
одновременно на себя (либо резкими ударами), строньте колесо со
шлицев вала; |
– почувствовав, что колесо сошло со шлицев, выверните болт его
крепления. |
и снимите рулевое колесо с рулевого вала
вытащите через отверстие ступицы провода и снимите руль
После снятия рулевого колеса не
поворачивайте рулевой вал и контактную группу
подушки безопасности. |
|
|
Болт (А) крепления рулевого колеса должен заменятся на новый при
каждом снятии рулевого колеса.
Установка проводится в порядке, обратном снятию. При этом
выполните следующее: |
– совместите метки на ступице колеса и рулевом валу; |
– установите новый болт крепления колеса и затяните его
предписанным моментом; |
– установите подушку безопасности, как описано в разделе
«Электрооборудование». |
Во избежание срабатывания подушки
безопасности не устанавливайте ее на снятое
рулевое колесо. При любом снятии рулевого колеса
необходимо отключить контактный разъем подушки
безопасности. |
|
|
