Рено Симбол. Водяной насос (насос охлаждающей жидкости) двигателя (K4J, K7J)

Рено Симбол. Водяной насос (насос охлаждающей жидкости) двигателя (K4J, K7J)

Насос охлаждающей жидкости обеспечивает принудительную циркуляцию охлаждающей жидкости через систему охлаждения. Он устанавливается в передней части блока цилиндров и приводится в действие от коленчатого вала зубчатым ремнем привода ГРМ.

насос водяной

Насос охлаждающей жидкости (двигатель K7J). 1 - Насос, 2 - Штифт, 3 - Блок цилиндров.

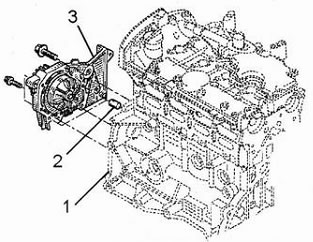

Насос охлаждающей жидкости (двигатель K4J). 1 - Блок цилиндров, 2 - Штифт, 3 - Насос.

Водяной насос ремонту не подлежит, поэтому в случае повышенного шума или утечек жидкости он подлежит замене.

Снятие:

– отсоедините провод от отрицательной клеммы аккумуляторной батареи;

– слейте из системы охлаждения жидкость, сняв с радиатора нижний шланг;

– снимите ремень привода газораспределительного механизма и натяжной ролик (см. подраздел «Головка блока цилиндров»);

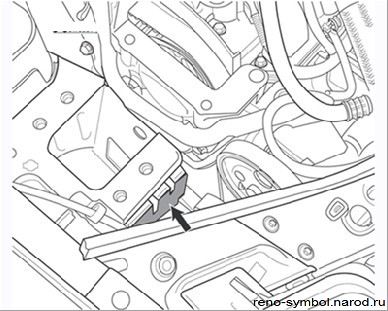

Рисунок 3.81. Акустический груз

– снимите акустический груз (Рисунок 3.81);

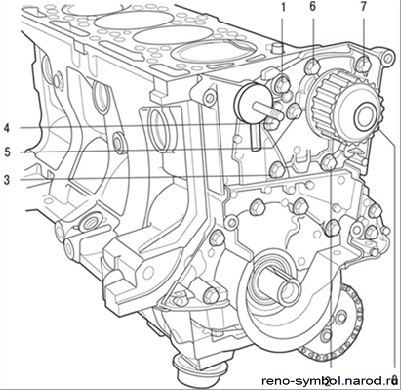

Рисунок 3.82. Болты крепления водяного насоса: 1–8 – последовательность затяжки болтов

– ослабив, отверните болты крепления водяного насоса (Рисунок 3.82), запомнив их установку, поскольку они разной длины;

– снимите с блока цилиндров водяной насос в сборе;

– очистите привалочные поверхности насоса и блока цилиндров. Категорически запрещается применять для этого инструменты с острой кромкой. Используйте средство Decapjoint, которое растворяет остатки прокладки.

Нанесите указанное средство на очищаемую поверхность, подождите примерно 10 мин, затем удалите средство деревянным шпателем. Эту операцию рекомендуется выполнять в защитных перчатках. Не допускайте попадания чистящего средства на лакокрасочные покрытия.

Установка:

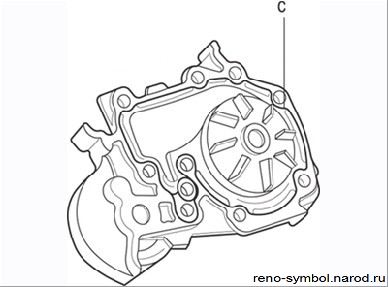

Рисунок 3.83. Нанесение герметика на привалочную поверхность водяного насоса: с=0,6–1,0 мм

– нанесите полоску герметика Loctite 518 шириной 0,6–1,0 мм (Рисунок 3.83) на привалочную поверхность устанавливаемого насоса;

– установите насос на блок цилиндров, поставьте болты на свои места и затяните их предварительно моментом 8 Н·м в последовательности, указанной на Рисунок 3.83, затем затяните окончательно болты М6 моментом 11 Н·м, а болты М8 моментом 22 Н·м;

Нанесите 1–2 капли герметика Loctite Frenetanch на болты 1 и 4 (см. Рисунок 3.83) крепления водяного насоса.

– выполните оставшиеся операции в порядке, обратном снятию;

– проверьте отсутствие течи охлаждающей жидкости.
