Рено Симбол. Шатунно-поршневая группа двигателя (K4J, K7J). Осмотр, снятие
|
После снятия с двигателя головки блока цилиндров, поддона и
масляного насоса приступайте к снятию шатунно-поршневой группы,
в которую входят поршни в сборе с кольцами, поршневые пальцы и
шатуны в сборе с вкладышами и крышками. |
Снятие, разборка и сборка
| Выполните следующее: |
| – установите блок цилиндров на верстак картером вверх; |
| – установите поршень первого цилиндра (со стороны маховика) в положение НМТ; |
| – нанесите краской метку на шатуне и его крышке (при отсутствии нумерации) для правильной установки при сборке; |
|

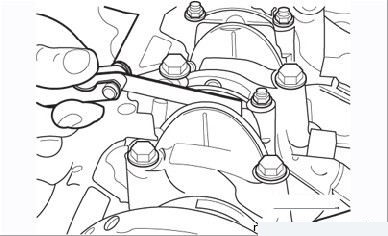

| – с помощью плоского щупа проверьте боковой зазор нижней головки шатуна (Рисунок 3.53) и сравните результат с размерами, приведенными в табл. 3.3; |
| Таблица 3.3 |

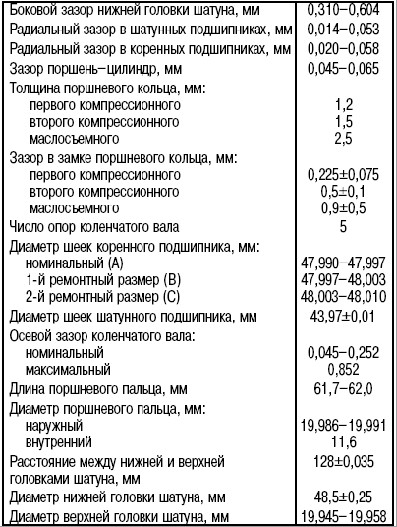

| Технические данные коленчатого вала и деталей шатунно-поршневой группы |
 |
| – отверните гайки крепления нижней крышки шатуна и снимите крышку вместе с вкладышем. Прикрепите вкладыш липкой лентой к крышке для хранения. Повторное использование вкладышей не рекомендуется, но, если они будут использованы снова, их следует установить на прежнее место; |
| – наденьте на болты крепления крышки шатуна пластмассовые трубки или обмотайте их липкой лентой для предотвращения повреждения поверхности цилиндра при извлечении поршня из блока; |
| – осмотрите верхнюю часть зеркала цилиндра. Если там имеется существенный уступ, его надо удалить, так как поршень и его кольца могут быть повреждены при извлечении; |
| – нанесите краской номера на днища всех поршней; |
| – аккуратно выньте поршень через верх блока цилиндров, надавливая снизу на головку поршня подходящим деревянным стержнем. Когда поршень и шатун будут извлечены, снимите верхний вкладыш подшипника и прикрепите его липкой лентой к шатуну для хранения; |
| – поворачивая коленчатый вал на пол-оборота, таким же образом извлеките поршни и шатуны остальных цилиндров. Перед снятием деталей сделайте их маркировку (или убедитесь в ее наличии); |
|
|
|
|

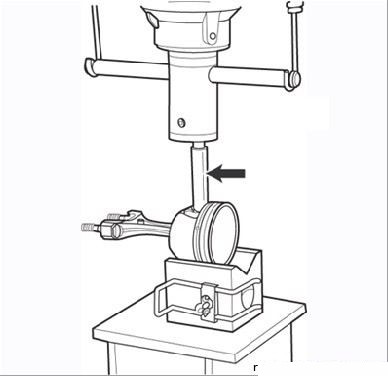

| – установите поршень в V-образную подставку так, чтобы поршневой палец совпадал с отверстием для его извлечения (Рисунок 3.54); |
| – используя оправку для извлечения поршневого пальца, удалите его из поршня с помощью пресса. |
