Рено Симбол.
Техобслуживание
Подраздел составлен на основе требований по обслуживанию,
предъявляемых фирмой – производителем автомобиля, и направлен на
то, чтобы помочь владельцу автомобиля грамотно обслуживать его и
поддерживать в исправном состоянии. |
|

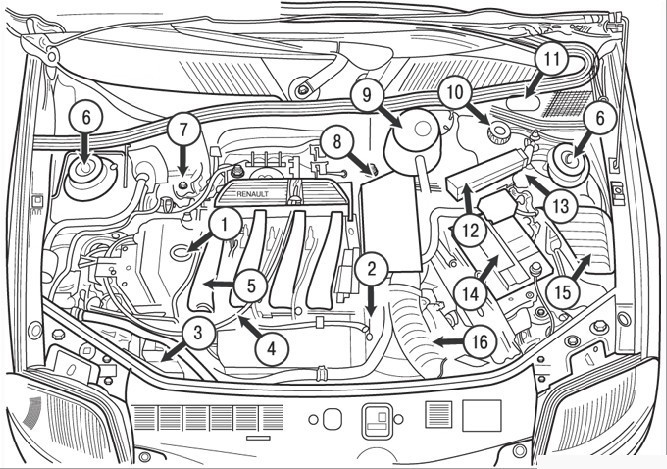

Рисунок 2.24.
Расположение агрегатов и точек обслуживания в
моторном отсеке: 1 – крышка маслоналивной
горловины двигателя; 2 – маслоизмерительный щуп;
3 – насос усилителя рулевого управления; 4 –
трос педали акселератора; 5 – впускной
трубопровод; 6 – верхние опоры стоек передней
подвески; 7 – резервный бачок тормозной системы;
8 – воздушный фильтр; 9 – расширительный бачок
системы охлаждения двигателя; 10 – резервный
бачок системы гидроусилителя рулевого механизма;
11 – бачок для жидкости омывателя ветрового
стекла; 12 – электронный блок управления (ЭБУ);
13 – инерционный отключающий топливный клапан;
14 – Аккумулятор; 15 – блок предохранителей; |
|
|
Перед началом работ необходимо ознакомиться с тем разделом
книги, в котором описаны конструкция, правила снятия и установки
конкретного узла или агрегата. |
|

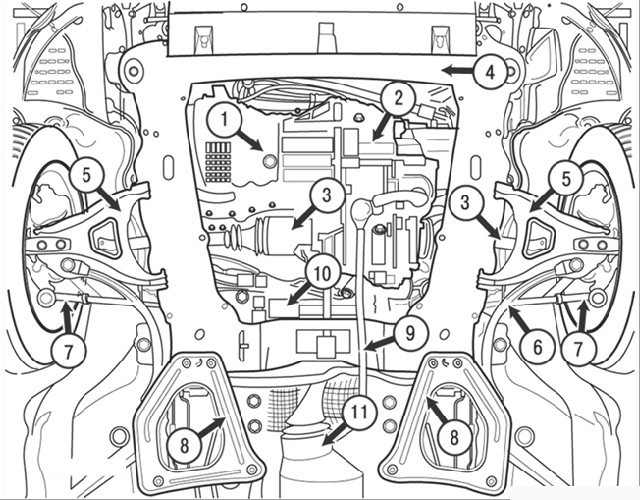

Рисунок 2.25.
Вид передней части автомобиля снизу: 1 – сливная
пробка поддона картера двигателя; |
2 –
коробка передач (механическая); 3 – вал привода
передних колес; 4 – подрамник передней подвески;
5 – нижние рычаги передней подвески; 6 –
стабилизатор поперечной устойчивости; 7 –
наконечник рулевой тяги; 8 – усилитель
подрамника; 9 – шток механизма переключения
передач; 10 – рулевой механизм; 11 –
каталитический нейтрализатор системы выпуска
отработавших газов |
|
|
Агрегаты, находящиеся в подкапотном пространстве, и точки их
обслуживания представлены на Рисунок
2.24. На Рисунок
2.25 изображен
вид снизу передней части автомобиля. |
Любые виды работ необходимо начинать с тщательной мойки
автомобиля, подготовки рабочего места, документации, расходных
материалов и инструмента. |
При проведении операций на кузове все
лакокрасочные покрытия рабочих поверхностей
должны иметь защиту в виде мягких чехлов,
покрывал или накладок на крылья. |
|
|
При столкновении с проблемами технического характера по разборке
того или иного узла определитесь с полной технологией их
выполнения, проконсультируйтесь с тем, кто эти работы уже
выполнял, или обратитесь на ближайшую СТОА Renault. |
