Электрооборудование кузова  1 2 • 1 1

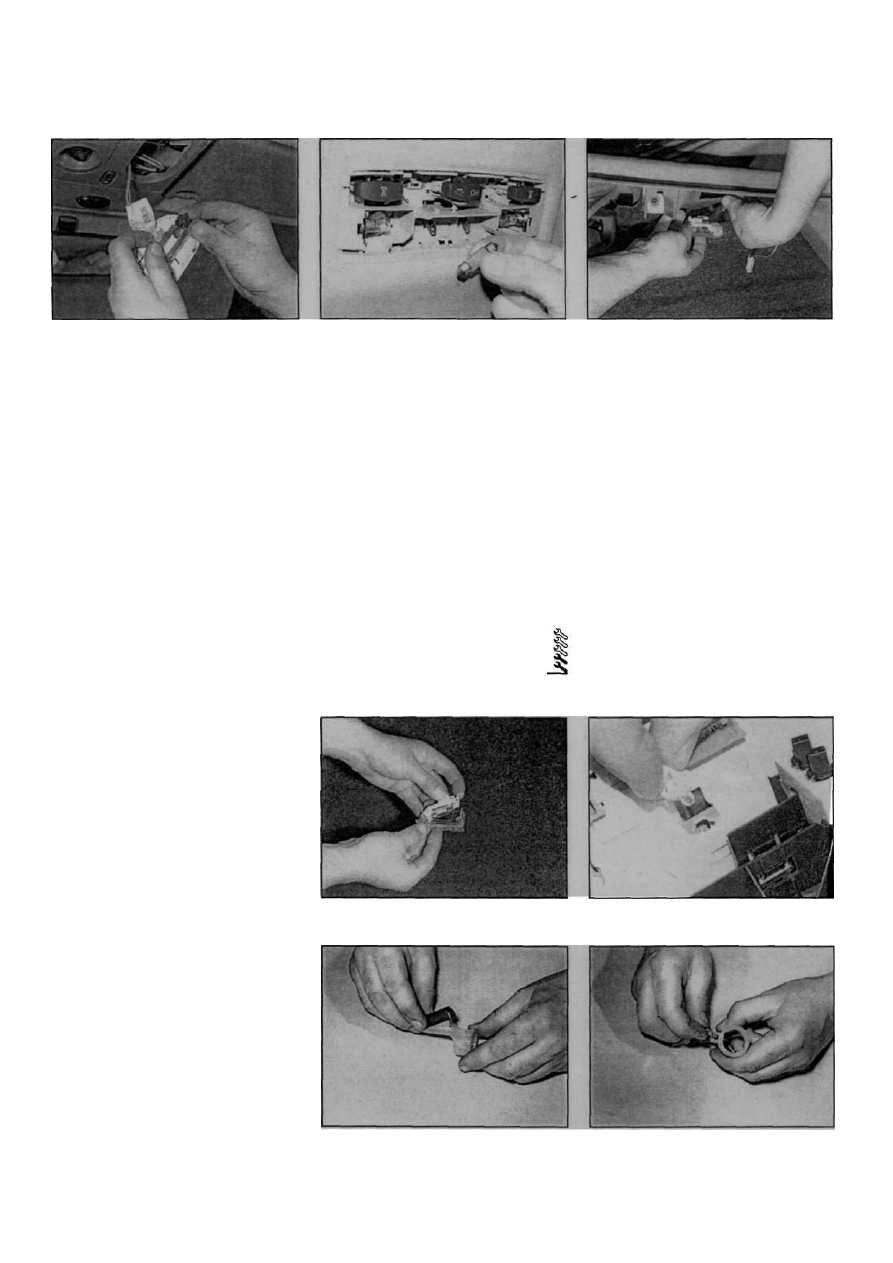

Рис. 6.6 Чтобы снять лампу, поверните и

выньте патрон

ратно снимите фонарик (рис. 6.5).
6. Разверните патрон против часовой
стрелки и снимите его с фонаря. Пампа -
безцокольного типа, из патрона просто
вынимается (рис. 6.6).
7. Установка - обратная процедура.

Задние фонари "вежливого"

освещения

8. Поддев небольшой отверткой, аккурат­

но открепите Рассеиватель, снимите лампу

(рис. 6.8).
9. Установка - обратная процедура.

Освещение багажного

отделения

10. Снимите, поддев отверткой, фонарик

освещения багажного отделения с панели

обивки и отсоедините разъем проводки (рис.

6.10).

11. Снимите рассеиватели и снимите лампу

фестонного типа (рис. 6.11).

12. Установка - обратная процедура. При­

мечание: На некоторых моделях питание на
лампочку поступает от красного провода (до
ключа зажигания) через таймер, который
отключает лампочку через час после выклю­

чения зажигания. Это сделано для эконо­

мии энергии аккумулятора. Подобная моди­
фикация постепенно устанавливается на
всех моделях.

Лампы панели приборов

13. Лампы заменить невозможно - это

впаянные светодиоды.

Освещение перчаточного ящика

14. Откройте крышку перчаточного яшика

и замените лампу, как описано в п.п. 10...12.

Подсветка

многофункционального дисплея

15. Снимите дисплей, как описано в пара­

графе 11.

16. Развернув лампочку на 90°, снимите ее

с дисплея (рис. 6.16).

17. Установка - обратная процедура.

Подсветка прикуривателя

18. Снимите прикуриватель, как описано в

параграфе 12.

Рис. 6.8 Снимите лампу

19. Открепите крышку лампы. Пампа -

безцокольного типа, просто вынимается из
патрона (рис. 6.19).
20. Установка - обратная процедура.

Подсветка переключателей

2 1 . Все переключатели имеют подсветку,

некоторые имеют подсветку включенного

состояния. На некоторых выключателях

лампочки вынимаются, если их развернуть

на 90°, подобравшись к переключателю

сзади. В некоторых переключателях лам­

почки в них встроены и замене не подлежат.

В последних случаях переключатель заме­

няется целиком.

7 Фары и фонари -

снятие и установка

Примечание: Перед снятием фары или

Рис. 6.10 На моделях хэтчбек снимите

фонарь освещения багажного отделе­

ния и отсоедините проводку

фонаря отсоедините провод "массы" от
аккумулятора (см. Отключение аккумулятора
в главе 5А) и отведите его в сторону.

Фара

1. Снимите бампер, как описано в пара­

графе 6 главы 11.
2. Отсоедините разъемы проводки сзади

от ламп и отведите проводку в сторону.
3. На моделях с дистанционным управ­

лением корректором света фар, отсоеди­

ните разъем проводки от мотора привода

(рис. 7.3).
4. Отверните болты крепления нижних

кронштейнов фар, затем верхних крон­

штейнов. Выньте фару вперед с автомобиля

(рис. 7.4,а, б).
5. Намоделях Scenic отвернитедваболта

крепления и снимите кронштейн под фарой

(рис. 7.5).
6. На моделях с корректором фар, если

Рис. 6.11 Снимите лампу

Рис. 6.16 Снимите лампу подсветки ча­

сов

Рис. 6.19,а. Открепите крышку с обрам­

ления прикуривателя..

Рис. 6.19, б.... и снимите лампу

Renault Megane

12 • 12 Электрооборудование кузова

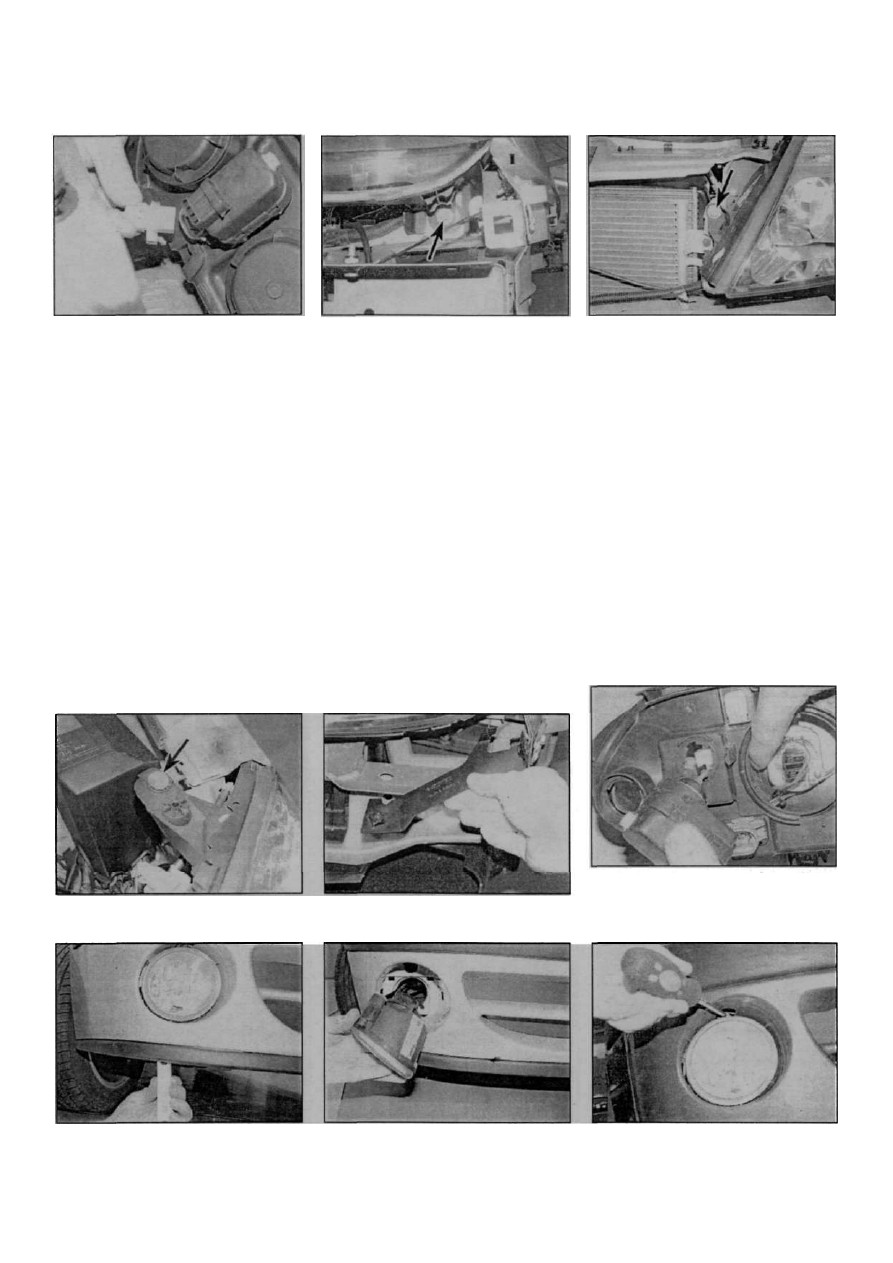

Рис. 7.3 На моделях с корректором фар

отсоедините от мотора разъем проводки

необходимо, снимите мотор с задней части
фары, развернув его против часовой стрелки
и аккуратно открепив его шарнир от задней

части отражателя (рис. 7.6).
7. Установка-обратнаяпроцедура. Прове­
дите регулировку света фар, как описано в
параграфе 8.

Передняя противотуманная фара

8. Отверните винт крепления спереди

противотуманной фары и снимите фару с

бампера (рис. 7.8). Отсоедините разъем

проводки.
9. Установка - обратная процедура. Кор­

ректировка света фар производится вин­

том (рис. 7.9).

Передний указатель поворотов

10. Указатель поворотов - составная часть

фары. Обратитесь к разделу "Фара" в начале

настоящего параграфа.

Рис. 7.4,а. Отверните нижние болты креп­

ления (указаны стрелками)...

Боковой повторитель переднего

указателя поворотов

11. Аккуратно подцепив, снимите повто­

ритель с крыла. Выньте патрон, развернув

его против часовой стрелки, и снимите

повторитель с автомобиля (см. рис. 5.19 и

5.20,а.).

12. Установка - обратная процедура.

Задний фонарь

13. На моделях хэтчбек и купе изнутри

багажного отделения отверните верхнюю

гайку крепления и открепите заднюю крышку

фонаря. На некоторых моделях потребуется

отцепить резиновую лямку.

14. На моделях седан и Scenic изнутри

багажного отделения откройте лючок

крышки фонарей. На моделях Scenic лючок

расположен под аркой за локером, потре­

буется открыть еще одну крышку на боковой

панели, чтобы пробраться внутрь арки (рис.

7.14,а, б). Чтобы улучшить доступ на моде­

лях седан отверните винты крепления и

Рис. 7.4.б.... отверните внутренний болт

крепления (указан стрелкой)...

открепите крышку фонаря.

15. Отсоедините разъем проводки, отвер­

ните гайки крепления и снимите фонарь с

автомобиля (рис. 7.15).

16. Установка - обратная процедура. На­

дежно затягивайте гайки.

Стоп-сигналы, установленные

в крышке багажного отделения

17. Откройте крышку багажника и откре­

пите лючок, чтобы добраться до задней части

фонарика.

18. Отсоедините разъем проводки и отвер­

ните гайки крепления. Снимите фонарик.

19. Установка - обратная процедура.

Третий стоосигнал

Модели хэтчбек

20. Сдавите защелки и стяните заднюю
крышку фонаря.

Рис. 7.4.в. ... и верхний болт крепления

(указан стрелкой] - Scenic

Рис. 7.5 На моделях Scenic снимите под­

держивающий кронштейн под фонарем

Рис. 7.6 Чтобы снять мотор корректора,

разверните его против часовой стрелки и

аккуратно отцепите шарнир от отража­

теля

Рис. 7.8.а. Отверните винт крепления..

Рис. 7.8,б.... и снимите с бампера проти- Рис. 7.9 Регулировка противотуманной

вотуманную фару фары

Renault Megane

Электрооборудование кузова 12 • 13

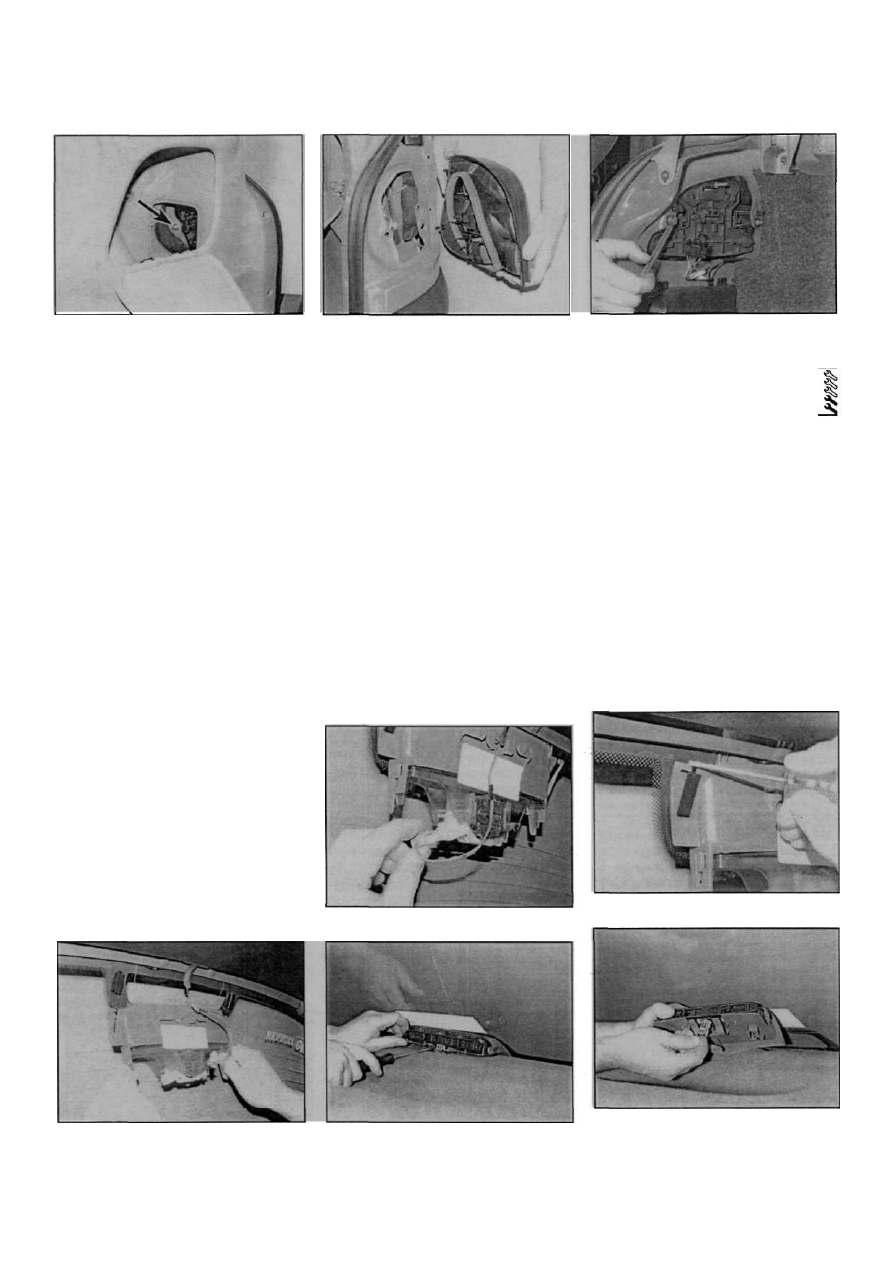

Рис. 7.14,б. ...и снимите фонарь - Scenic

8 Регулировка света фар -

общая информация

1. Регулировку света фар необходимо

производить с применением специализиро­

ванного оборудования, для чего придется

обратиться к специалистам дилерского

автосервиса или соответствующим образом

оборудованного гаража.
2. Для справки, регулировка производится

двумя винтами на блоке фары (рис. 8.2].

Верхний винт регулирует вертикальное

направление луча.нижний - горизонтальное.

На моделях с электрокорректорами фар

верхний винт встроен в мотор привода.
3. На моделях с корректором фар перед

регулировкой убедитесь в том, что пере­

ключатель уровня установлен в положение

"О". На моделях без электрокорректора

убедитесь в том, что механический регу­

лятор в задней стенке каждой фары уста­

новлен в положение "А".

Рис. 7.15 Отверните гайки крепления и

снимите задний фонарь - хэтчбек

9 Панель приборов -

снятие и установка

Снятие

1. Отсоедините провод "массы" от акку­

мулятора (см. Отключение аккумулятора в

главе 5А] и отведите его в сторону.
2. Аккуратно подцепив, снимите левую и

правую решетки громкоговорителей лице­

вой панели, чтобы получить доступ к винтам

крепления верхней накладки.
3. Отверните винты крепления с левого и

правого края панели и открепите верхнюю

накладку от лицевой панели. Снимите

накладку с автомобиля (рис. 9.3,а, б).
4. Отверните винты крепления и снимите

панель приборов. Отсоедините разъемы

проводки, как станут доступны (рис. 9.4,а, б).

Рис. 7.21 ,а. отсоедините проводку...

Рис. 7.21,б.... открепите фонарь...

Рис. 7.27,б.... снимите фонарь третьего

Рис. 7.21,в.... и снимите его с защелок Рис. 7.27.а. На моделях седан освобо- стоп-сигнала и отсоедините разъем про-

дите фиксаторы... водки

Renault Megane

Рис. 7.14,а. Отверните две гайки (одна

указана стрелкой)...

21. Отсоедините разъем проводки. Осво­

бодите фиксатор и снимите узел с крон­

штейна (рис. 7.21).

22. Установка - обратная процедура. Про­

следите за фиксацией защелок.

Модели купе

23. Отройте крышку багажника и отсое­

дините разъем проводки сзади фонаря.

24. Аккуратно освободите фиксаторы и

вытолкните узел из крышки.

25. Установка - обратная процедура.

Модели седан
26. Сдавите защелки и стяните заднюю

крышку фонаря.

27. Поддев отверткой, аккуратно подними­

те нижние фиксаторы, сдвиньте узел впе­

ред, отсоединив разъем проводки (рис.

7.27,а,б).

28. Установка - обратная процедура. Про­

верьте фиксацию зашелок.

Модели Scenic

29. Откройте пятую дверь и снимите две

заглушки отверстий за фонарем. Вставив

поочередно отвертку в каждое отверстие,

освободите фонарь изфиксаторов. Снимите

фонарь снаружи двери (рис. 5.36,а - в).

30. Освободите защелки и снимите патрон

с задней части фонаря.

31. Установка - обратная процедура.

Фонарь освещения заднего

номерного знака

32. Тонкой отверткой аккуратно снимите

фонарик. Отсоедините проводку.

33. Установка - обратная процедура.

12 • 14 Электрооборудование кузова

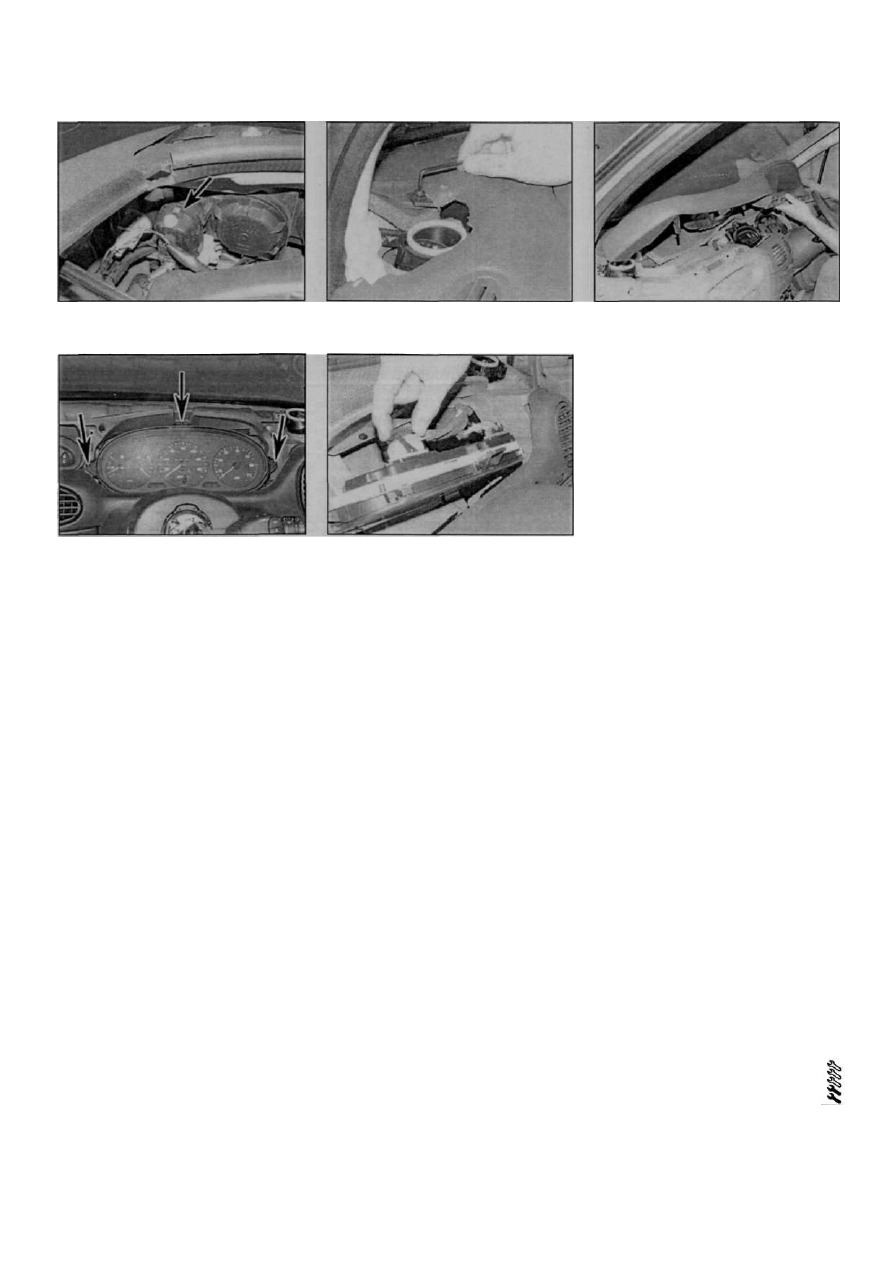

Рис. 8.2 Мотор корректора фары

стрелкой указан регулировочный винт

Рис. 9.З.а. Отверните левый и правый

винты крепления...

Рис. 9.3,б. Открепите верхнюю панель и

снимите ее с лицевой панели

Установка

5. Подключите разъемы проводки и ус­

тановите панель приборов на свое место

в лицевой панели. Заверните винты крепле­
ния и надежно их затяните.
6. Установите верхнюю накладку на свое
место, защелкнув ее на лицевой панели.
7. Заверните винты крепления верхней
накладки и надежно их затяните. Установите
на свои места решетки громкоговорителей.
8. Подключите аккумулятор и проверьте
работу приборов.

10 Компоненты панели

приборов -

обшая информация

1. В зависимости отуровня комплектации

панель приборов имеет следующие функции:
а) Электронный спидометр.
б) Тахометр.
в) Указатель уровня топлива в баке.
г) Указатель температуры охлаждающе

жидкости.

д) Различные предупреждающие индика­

торы.

е) Дисплей АКПП.
ж) Дисплей одометра общего пробега,

суточного пробега, уровня масла и
бортовой компьютер (ADAC).

з) Часы.
и) Кнопка сброса показаний одометра.
2. Панель приборов разборке не подлежит,
единственная заменяемая деталь - стекло

приборов. Если панель неисправна, она

заменяется целиком.
3. Лампы освещения не заменяются,
поскольку это - впаянные светодиоды.

Встроенный контроль

Модели без бортового
компьютера

4. Нажмите и удерживайте кнопку сброса
суточного пробега на панели приборов и
включите зажигание, не заводя двигатель.
Приблизительно через пять секунд кнопку
отпустите.

Система одновременно проверит следу­

ющие функции:
а) Спидометр, переместив стрелку ука­

зателя на отметку 40 км/час.

б) Тахометр, переместив стрепкууказателя

на отметку 1000 мин

1

.

в) Прибор указателя уровня топлива в баке,

переместив стрелку на отметку} шкапы.

г) Указатель температуры охлаждающей'

жидкости, переместив стрелку на j шкалы

5. Эти проверки будут высвечиваться до
выключения зажигания.

Модели с бортовым компьютером

6. Нажмите и удерживайте кнопку борто­
вого компьютера на подрулевом переклю­
чателе омывателя. Включите зажигание, не
заводя двигатель. Приблизительно через
пять секунд отпустите кнопку.

Система одновременно проверит сле­

дующие функции:

а) Спидометр, переместив стрелку указа­

теля на отметку 40 км^'час.

б) Тахометр, переместив стрелкууказателя

на отметку ЮООмии

1

.

в) Прибор указателя уровня топлива в баке,

переместив стрелку на отметку]'шкалы.

г) Указатель температуры охлаждающей

жидкости, переместив стрелку на] шкапы

д) Цифровой дисплей, высветив одновре­

менно все сегменты.

7. Чтобы выполнить проверки на бортовом
компьютере:

а) Нажмите и удерживайте кнопку бор­

тового компьютера на подрулевом пере­

ключателе еще раз. Дисплей покажет

остаток топлива в баке.

б) Еще раз нажмите кнопку на подрулевом

переключателе. Дисплей покажет расход

топлива в час (если двигатель в данный
момент работает).

в) Еще раз нажмите кнопку на подрулевом

переключателе. Дисплей покажет сохра­
ненные неисправности, буквами d, h, J

или t.

• Если дисплей показывает букву d, в цепи

датчика расхода топлива неисправность
длилась 16 км пробега.

• Если показана буква п, зарегистрирована

неисправность в цепи датчика указателя
уровня моторного масла (обрыв или КЗ].

• Если показана буква J, зарегистрирована

неисправность в цепи датчика уровня
топлива в баке (обрыв более чем на 1 СО
секунд].

• Если показана буква t, зарегистрирова­

на неисправность в цепи датчика тем­
пературы 0Ж.

• Если дисплей не показывает никаких букв,

вышеперечисленных неисправностей не
зарегистрировано.

8. Чтобы выйти из режима проверки,
нажмите кнопку RESET на панели управ­
ления. Этим вы сотрете из памяти коды
неисправностей и "обнулите* компьютер.
Примечание: Если есть желание сохранить
коды неисправностей, просто выключите
зажигание.

11 Многофункциональный

дисплей -

снятие и установка

Примечание: На некоторых моделях вверху
в середине лицевой панели установлен

Renault Megane

Рис. 9.4,а. Отверните винты крепления

(указаны стрелками]...

Рис. 9.4,б.... и снимите панель приборов,

по мере получения доступа отсоединяя

разъемы проводки
