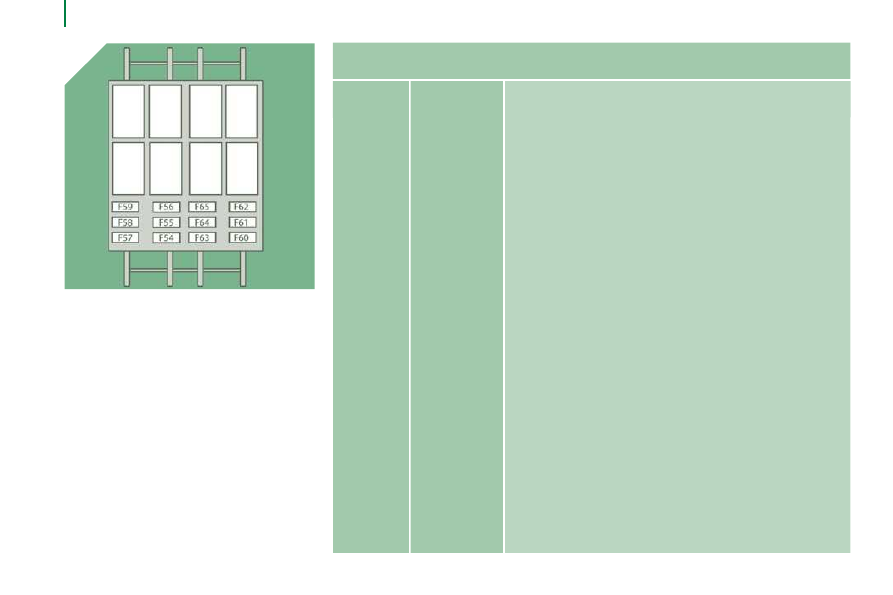

   Changing a fuse

   Fuses

   A (amps)

   Allocation

   54

   -

 Not used

   55

   15

 Heated seats

   56

   15

 Rear 12 V socket - Cigar lighter

   57

   10

 Ventilation/heating motor under the driver's seat

   58

   10

 Direction indicators

   59

   7.5

 Pneumatic suspension

   60

   -

 Not used

   61

   -

 Not used

   62

   -

 Not used

   63

   10

 Programmable additional heating switch

   64

   -

 Not used

   65

   30

 Rear blower

  PASSENGER PILLAR FUSES

 -

Unclip the cover

  When you have finished, close the cover
carefully.

Q

U

IC

K

 H

EL

P

8

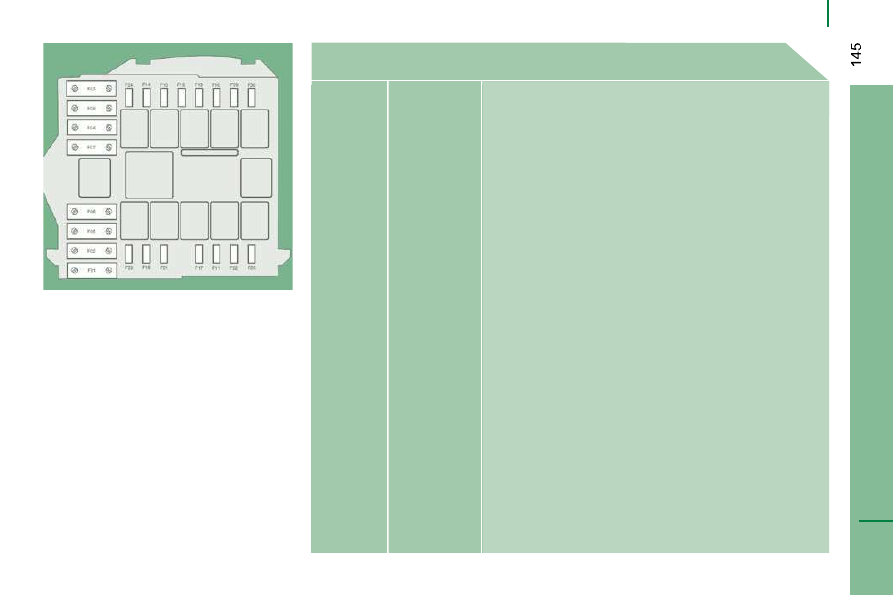

   Changing a fuse

  FUSES IN THE ENGINE
COMPARTMENT

 -

Remove the nuts and tilt the box to
access the fuses.

   Fuses

   A (amps)

   Allocation

   1

   40

 ABS/ESP pump supply

   2

   50

 Diesel pre-heat unit

   3

   30

 Ignition switch

   4

   20

 Programmable additional heating burner

   5

   20

 Programmable additional heating   controls relay

   6

   40/60

 Fan assembly (high speed)

   7

   40/50

 Fan assembly (low speed)

   8

   40

 Air conditioning

   9

   20

 Windscreen wash pump

   10

   15

 Horn

   11

   15

 Diesel pre-heat unit and relay

   14

   7.5

 Right-hand main beam headlamp

   15

   7.5

 Left-hand main beam headlamp

   16

   7.5

 Engine control unit

   17

   10

 Engine control unit

   18

   7.5

 Engine control unit

   19

   7.5

 Air conditioning compressor

   20

   30

 Headlamp wash pump

   21

   15

 Fuel pump supply

   22

   20

 Engine control unit

   23

   30

 ABS/ESP electrovalves supply

   24

   -

 Not used

   30

   15

 Front foglamps

 1

4

6

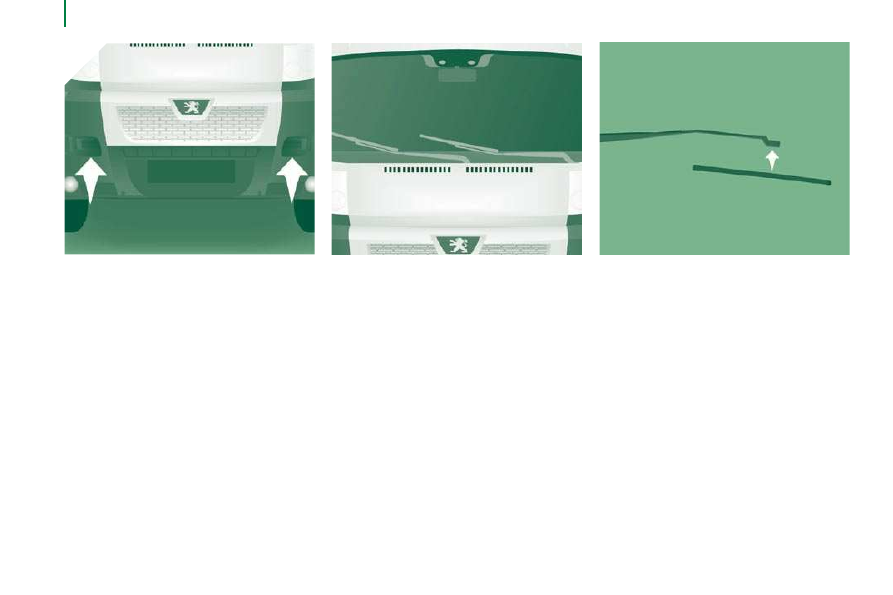

   Changing a wiper blade

 CHANGING A WIPER BLADE

 The steps, located in the front bumper,
enable you to access the blades and the
screenwash nozzles.

  Changing a front wiper blade

 Lift the wiper arm.

 Unclip the blade by pressing the button and
remove it by pulling it outwards.

 Fit the new blade and ensure that it is
secured correctly.

 Push back the wiper arm.

  Changing the rear wiper blade

 Lift the wiper arm, then unclip the blade and
remove it.

 Fit the new blade and push back the wiper arm.

  To return the windscreen wipers to their
normal position, switch on the ignition
and operate the   wiper   stalk.

 Check that the screenwash or headlamp
wash nozzles are not blocked.

Q

U

IC

K

 H

EL

P

8

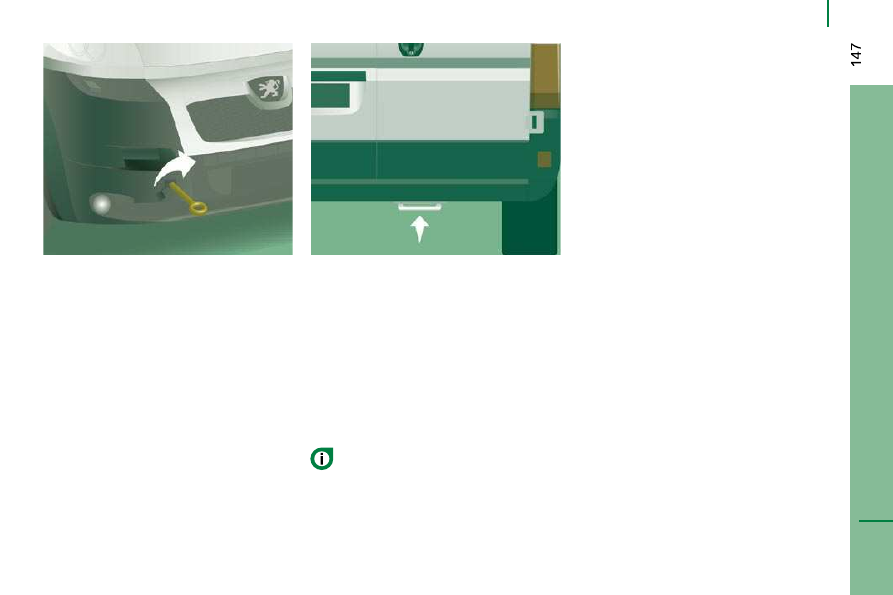

   Having your vehicle towed

 BEING TOWED

  Without lifting
(four wheels on the ground)

 You must always use a towing bar.

  From the rear

 Hook the bar onto the rigid eye located
under the bumper.

  From the front

 The removable towing eye is located in the
box under the front passenger seat.

 Unclip the cover using a flat tool.

 Screw the removable towing eye in fully.

 Place the gear lever in neutral. Failure to
observe this special condition may result in
damage to certain braking components and
the absence of braking assistance when the
engine is re-started.

  With lifting
(2 wheels only on the ground)

 It is preferable to lift the vehicle using
professional lifting equipment.

 When being towed with the engine
off, there is no braking or steering
assistance.

 1

4

9

9

T

EC

H

N

IC

A

L

 D

A

T

A

    Environment

 ENVIRONMENT

 With you, PEUGEOT acts to protect the
environment.

 On the  www.peugeot.com  site, you are
invited to consult,

 PEUGEOT's clean HDi Diesel engines
(Common Rail diesel direct injection)
have the characteristic of offering low
consumption and minimising emissions of
CO

2

. In addition to this contribution, these

engines provide a highly acclaimed level of
driving pleasure.

  -

observe the service intervals;
we recommend that services are carried
out by a PEUGEOT dealer, authorised to
collect used batteries and fluids,

  -

in order to preserve the reliability of the
engine and emission control system, do
not use engine oil additives.

 select the "ENVIRONNEMENT"

tab and then specifically "OPÉRATION
CARBONE to discover "LA PEPINIERE".

 select the "ENVIRONMENT"

tab and then specifically "OPERATION
CARBON" to discover "THE NURSERY".

 As the driver, you also can contribute to
protecting the environment by following
certain rules:

   -

adopt a preventive style of driving,
without frequent and sharp acceleration,

  Refer to the starting and stopping
"good practice" advice in this handbook
at the end of chapter 2.

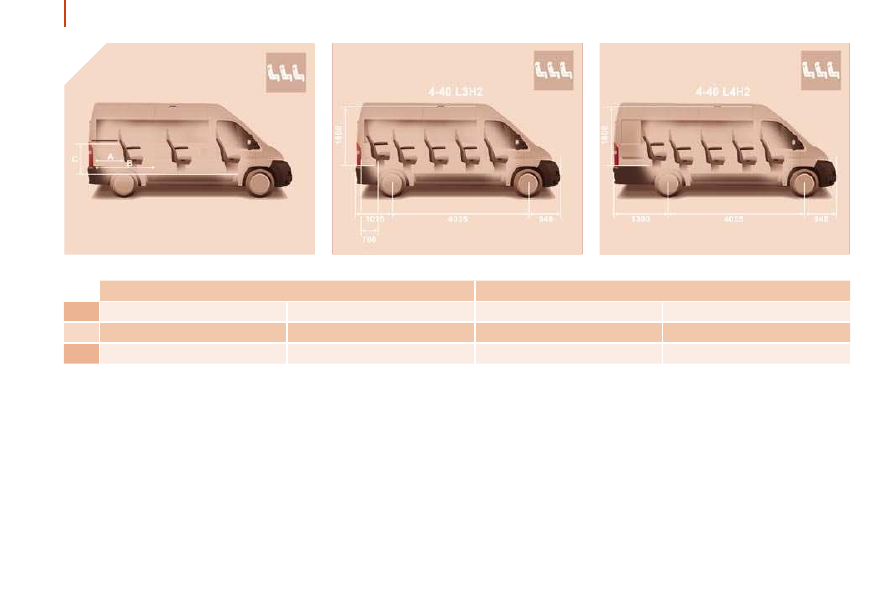

 1

5

0

Dimensions

9

T

EC

H

N

IC

A

L

 D

A

T

A

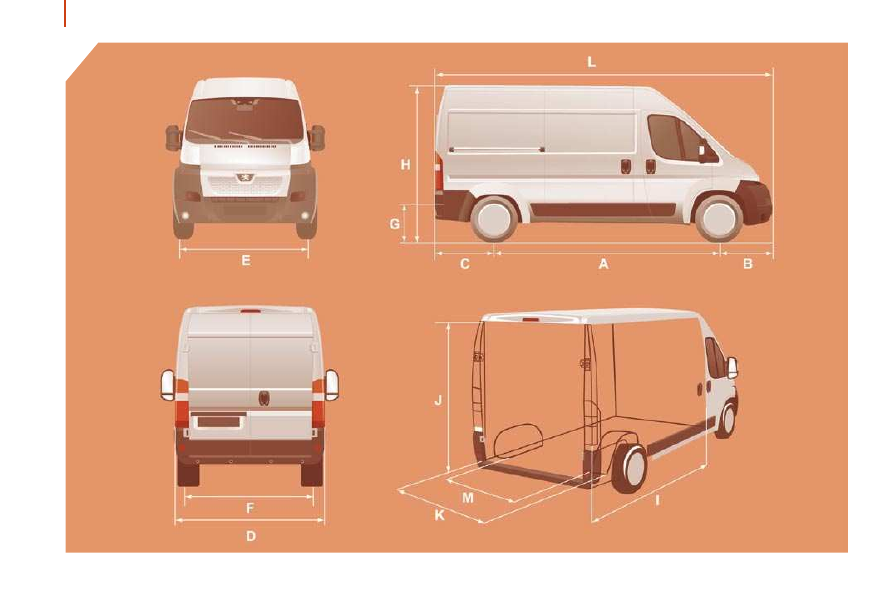

 DIMENSIONS

 Your vehicle is available in 4 lengths (L1..) and 3 heights (H1..), refer to the tables:

   Van

  L1

  L2

  L3

  L4

  H1

  H1

  H2

  H2

  H3

  H2

  H3

  L

 Overall length

  4 963

  5 413

  5 998

  6 363

  H

 Overall height

  2 254

  2 254

  2 524

  2 524

  2 764

  2 524

  2 764

  A

 Wheelbase

  3 000

  3 450

  4 035

  B

 Front overhang

  948

  C

 Rear overhang

  1 015

  1 380

  D

 Overall width (excluding mirrors)

  2 050

  E

 Width of front track

  1 810

  F

 Width of rear track

  1 790

  G

 Height of load floor

  535 to 565

  I

 Length of interior floor

  2 670

  3 120

  3 705

  4 070

  J

 Maximum interior load height

  1 662

  1 662

  1 932

  1 932

  2 172

  1 932

  2 172

  K

 Maximum interior width

  1 870

  M

 Interior width between wheel arches

  1 422

  Volume (m

3

)

   8

   10

   11.5

   13

   15

   15

   17

Dimensions

 1

5

2

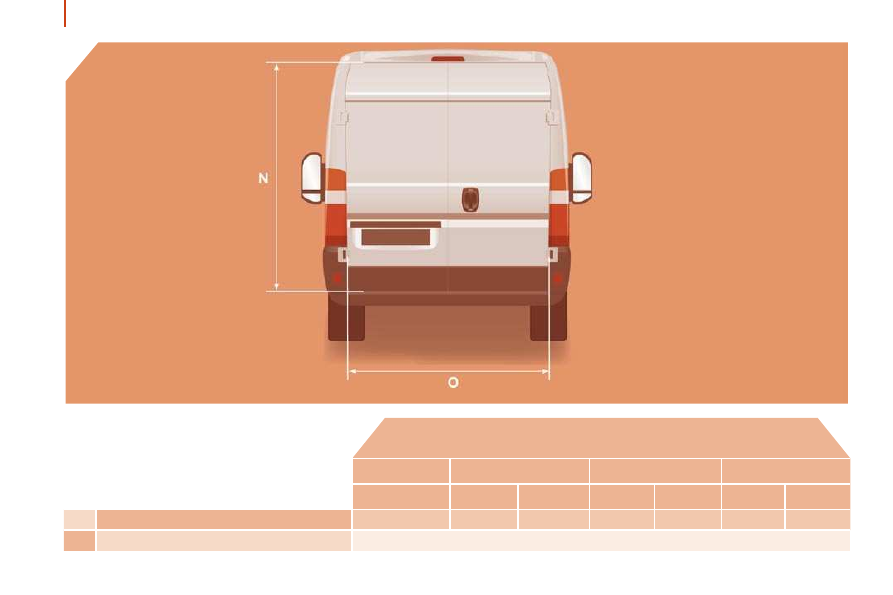

   REAR DOORS

  L1

  L2

  L3

  L4

  H1

  H1

  H2

  H2

  H3

  H2

  H3

  N

 Rear door aperture height

  1 520

  1 520

  1 790

  1 790

  2 030

  1 790

  2 030

  O

 Rear door aperture width

  1 562

Dimensions

 1

5

3

9

T

EC

H

N

IC

A

L

 D

A

T

A

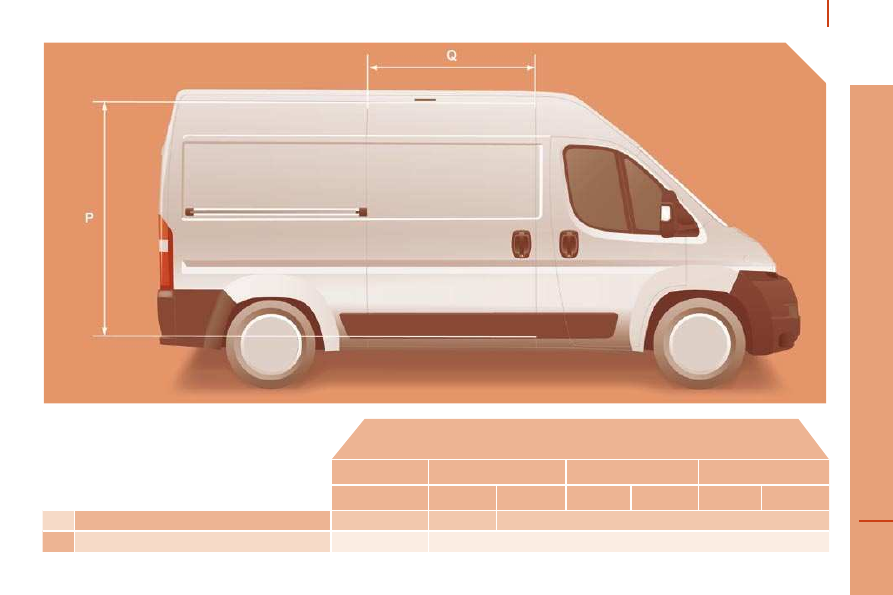

   SIDE DOOR

  L1

  L2

  L3

  L4

  H1

  H1

  H2

  H2

  H3

  H2

  H3

  P

 Height of the sliding side door

  1 485

  1 485

  1 755

  Q

 Width of the sliding side door

  1 075

  1 250

Dimensions

 1

5

4

Dimensions

9

T

EC

H

N

IC

A

L

 D

A

T

A

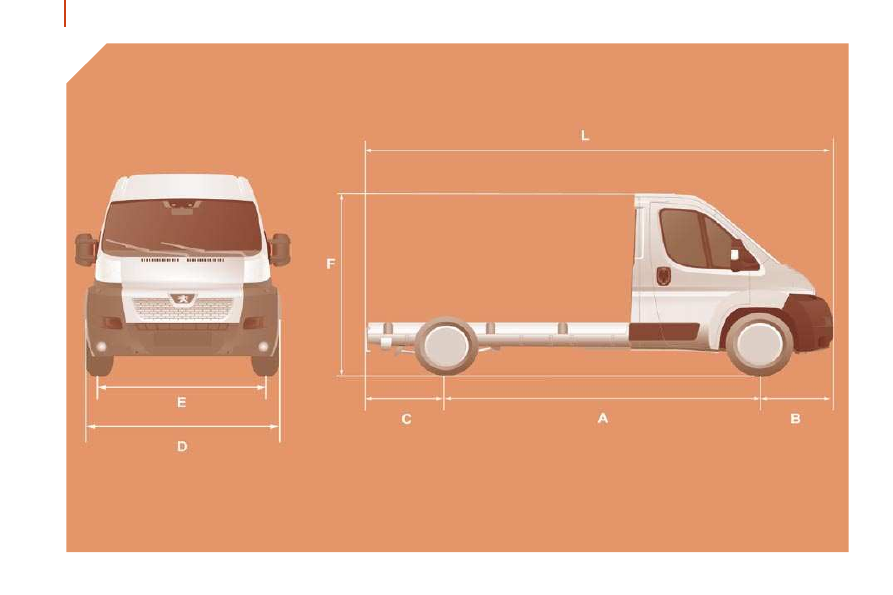

   CHASSIS CAB

  L1

  L2

  L2S

  L3

  L4

  L

 Overall length

  4 908

  5 358

  5 708

  5 943

  6 208

  A

 Wheelbase

  3 000

  3 450

  3 800

  4 035

  4 035

  B

 Front overhang

  948

  C

 Rear overhang

  960

  1 225

  D

 Overall width (excluding mirrors)

  2 050

  -

 Passable width

  2 207

  -

 Max permitted body width

  2 350

  E

 Width of front track

  1 810

  -

 Width of rear track

  1 790

  -

 Width of increased rear track

  1 980

  F

 Overall height

  2 153

  -

 Max permitted body height

  3 500

Dimensions

 1

5

6



   L1H1

   L2H2

   A

  751

  872

  1 201

  1 322

   B

  1 201

  1 743

  1 651

  2 193

   C

  -

  860

  -

  860

Dimensions

 1

5

7

9

T

EC

H

N

IC

A

L

 D

A

T

A

 Diesel engines

   Diesel engines and gearboxes

   2.2 HDi 100

   2.2 HDi 120

   3 HDi 160

  Gearbox Manual

  Manual

 Gears

  5

  6

  6

 Power (hp)

  100

  120

  156

 EU standard maximum power (kW)

  74

  88

  115

 Cubic capacity (cc)

  2 198

  2 198

  2 999

 Bore x stroke (mm)

  86 x 94.6

  86 x 94.6

  95.8 x 104

 Max power engine speed (rpm)

  2 900

  3 500

  3 500

 EU standard max torque (daNm)

  25

  32

  40

 Max torque engine speed (rpm)

  1 500

  2 000

  1 700

 Fuel

  Diesel

  Diesel

  Diesel

 Catalytic converter

  Yes

  Yes

  Yes

 Engine oil capacity (in litres)

  6.4

  6.4

  -

 1

5

8

 Diesel engines

   Fuel consumption in litres per 100 km (miles per gallon)

  Body type

  GVW

  Engine

  Urban cycle

  Extra-urban cycle

  Combined cycle

  CO

2

 emissions (g/km)

  Chassis

  L1

  330, 333, 335

  HDi 100

  8.9 (31.7)

  7.3 (38.7)

  7.9 (35.8)

  208

  HDi 120

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  232

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

 L2

  333 and 335

  HDi 100

  8.9 (31.7)

  7.3 (38.7)

  7.9 (35.8)

  208

  HDi 120

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  232

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

  435

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.7 (26.4)

  8.0 (35.3)

  9.0 (31.0)

  213

 L2S

  330 and 335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (34.9)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

 L3

  333 and 335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (32.1)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

  435

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246

  440

  HDi 120

  10.8 (26.2)

  8.4 (33.6)

  9.3 (30.4)

  246

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246

 L4

  335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (34.9)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

  435

  HDi 120

  10.8 (26.2)

  8.4 (33.6)

  9.3 (30.4)

  246

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246

  440

  HDi 120

  10.8 (26.2)

  8.4 (33.6)

  9.3 (30.4)

  246

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246

 1

5

9

9

T

EC

H

N

IC

A

L

 D

A

T

A

 Diesel engines

   Fuel consumption in litres per 100 km (miles per gallon)

  Body type

  GVW

  Engine

  Urban cycle

  Extra-urban cycle

  Combined cycle

  CO

2

 emissions (g/km)

  Chassis

crew cab

  L2

  333 and 335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (34.9)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.8 (26.2)

  8.1 (34.9)

  9.1 (31.0)

  241

  L3

  335

  HDi 100

  9.4 (30.1)

  7.7 (36.7)

  8.3 (34.0)

  220

  HDi 120

  10.9 (25.9)

  8.3 (34.0)

  9.3 (30.4)

  246

  HDi 160

  10.8 (26.2)

  8.1 (34.9)

  9.1 (31.0)

  241

  435

  HDi 120

  10.8 (26.2)

  8.4

  9.3

  246

  HDi 160

  11.0 (25.7)

  8.3

  9.3

  246

  440

  HDi 120

  10.8 (26.2)

  8.4

  9.3

  246

  HDi 160

  11.0 (25.7)

  8.3

  9.3

  246

  L4

  435

  HDi 120

  10.8 (26.2)

  8.4

  9.3

  246

  HDi 160

  11.0 (25.7)

  8.3

  9.3

  246

 1

6

0

 Diesel engines

   Fuel consumption in litres per 100 km (miles per gallon)

  Body type

  GVW

  Engine

  Urban cycle

  Extra-urban cycle

  Combined cycle

  CO

2

 emissions (g/km)

  Van

  L1H1

  330, 333 and

335

  HDi 100

  8.9 (31.7)

  7.3 (38.7)

  7.9 (35.8)

  208

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

  L2H1

  330, 333 and

335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (34.9)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.4 (27.2)

  7.9 (35.8)

  8.8 (32.1)

  233

  435

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246

  L2H2

  330, 333 and

335

  HDi 100

  9.2 (30.7)

  7.5 (37.7)

  8.1 (34.9)

  214

  HDi 120

  10.7 (26.4)

  8.2 (34.4)

  9.1 (31.0)

  240

  HDi 160

  10.8 (26.2)

  8.1 (34.9)

  9.1 (31.0)

  241

  435

  HDi 120

  10.8 (26.2)

  8.4 (33.6)

  9.3 (30.4)

  246

  HDi 160

  11.0 (25.7)

  8.3 (34.0)

  9.3 (30.4)

  246
