PRACTICAL INFORMATION

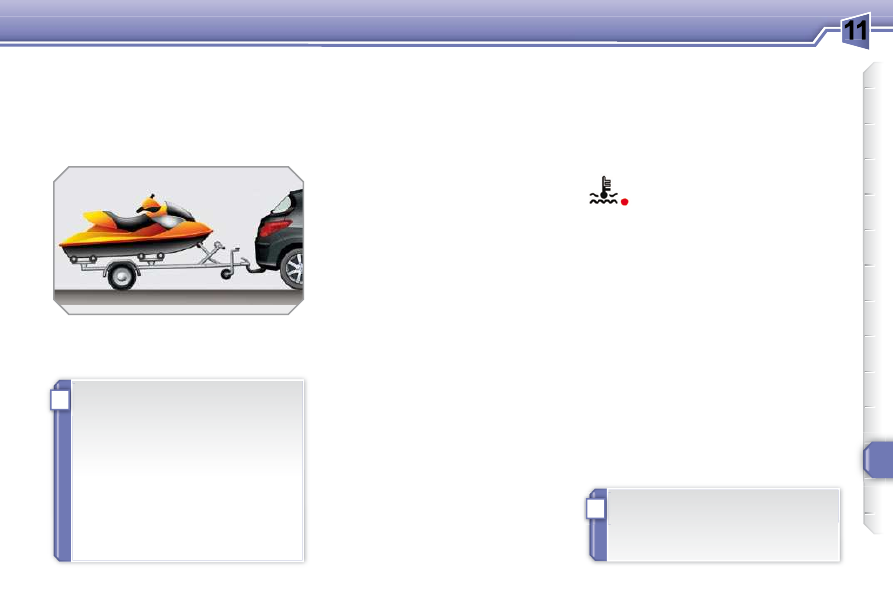

TOWING A TRAILER, A
CARAVAN, ETC.

 Your  vehicle  is  primarily  designed  for
transporting people and luggage, but it
may also be used for towing a trailer.

  Driving advice

 The  maximum  towing  load  on  a  long

slope depends on the gradient and the
ambient temperature.
 In all cases, pay attention to the coolant
temperature.

  Side wind
      Take  into  account  the  increased

sensitivity to side wind.

  Cooling
 Towing  a  trailer  on  a  slope  increases
the temperature of the coolant.
 As  the  fan  is  electrically  controlled,  its
cooling  capacity  is  not  dependent  on
the engine speed.
      To  lower  the  engine  speed,  reduce

your speed.

  Braking
 Towing  a  trailer  increases  the  braking
distance.

  Tyres
      Check the tyre pressures of the towing

vehicle and of the trailer, observing the
recommended pressures.

  Lighting
      Check  the  electrical  lighting  and

signalling on the trailer.

 The rear parking sensors will be de-
activated automatically if a genuine
PEUGEOT towbar is used.

      If the warning lamp and the

 STOP   warning  lamp  come
on,  stop  the  vehicle  and
switch  off  the  engine  as
soon as possible.

  Towbar suitable for the attachment of a
trailer or caravan with additional lighting
and signalling.

  Distribution of loads
      Distribute  the  load  in  the  trailer  so

that the heaviest items are as close

as possible to the axle and the nose

weight  approaches  the  maximum

permitted without exceeding it.

 Air density decreases with altitude, thus
reducing  engine  performance.  Above

1 000 metres, the maximum towing load

must be reduced by 10 % and so on for
every 1 000 metres of altitude.
 Refer to the "Technical Data" section for
details of the weights and towing loads
which apply to your vehicle.

 Driving with a trailer subjects the towing

vehicle to more signifi cant stress and its

driver must be particularly careful.

 We recommend the use of genuine
PEUGEOT  towbars  and  their  har-
nesses  that  have  been  tested  and
approved  from  the  design  stage

of  your  vehicle,  and  that  the  fi t-

ting of the towbar is entrusted to a
PEUGEOT dealer.
 If  the  trailer  is  not  fi tted  by  a

PEUGEOT  dealer,  it  is  imperative

that  it  is  fi tted  using  the  electrical

pre-equipment installed at the rear
of  the  vehicle,  in  accordance  with
the manufacturer's instructions.

11

i

i

PRACTICAL INFORMATION

FITTING ROOF BARS

 Maximum authorised weight on the

roof  rack,  for  a  loading  height  not

exceeding 40 cm (with the excep-

tion of bicycle carriers): 80 kg.

 If the height exceeds 40 cm, adapt

the speed of the vehicle to the pro-

fi le of the road to avoid damaging

the roof bars and the fi xings on the

roof.
 Be  sure  to  refer  to  national  legis-

lation  in  order  to  comply  with  the
regulations for transporting objects
which are longer than the vehicle.

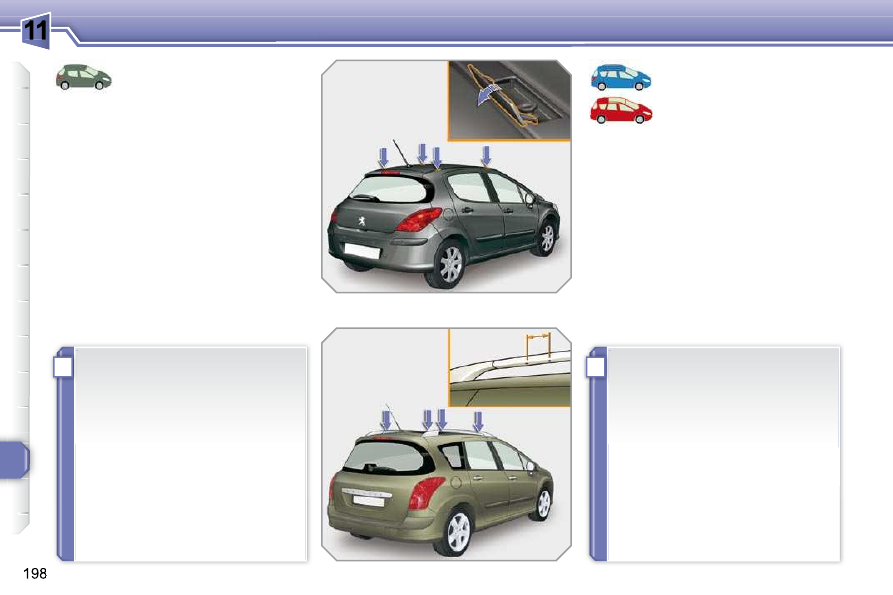

 FITTING ROOF BARS

  When  fi tting  transverse

roof  bars,  ensure  that  they
are  positioned  correctly  as
shown  by  marks  under  the
longitudinal roof bars.

 Use  accessories  recommended  by
PEUGEOT  and  follow  the  accessory

manufacturer's fi tting instructions.
 In  order  to  place  a  load  on  the  roof,

transverse  roof  bars  must  be  fi tted  on

the longitudinal roof bars.
 After  putting  the  load  in  place  and  se-
curing  it,  retighten  the  transverse  roof
bars.

 The  longitudinal  roof  bars  cannot
be removed.
 Maximum authorised weight on the

roof  bars,  for  a  loading  height  not

exceeding  40  cm  (except  bicycle

carriers): 75 kg.

 If  the  height  exceeds  40  cm,  adapt

the speed of the vehicle to the condi-
tion  of  the  road,  to  avoid  damaging

the roof bars and the fi xings on the

roof.
 Be  sure  to  refer  to  national  legis-

lation  in  order  to  comply  with  the
regulations for transporting objects
which are longer than the vehicle.

 When  fi tting  transverse  roof  bars,  use

the four quick-fi t fi xings provided for this

purpose:
   

   lift the concealing fl aps,

  

   open the fi xing covers on each bar

using the spanner,

  

   put  each  fi xing  in  place  and  lock

them on the roof one by one,

  

   close the fi xing covers on each bar

using the spanner.

11

i

199

PRACTICAL INFORMATION

ACCESSORIES

 You  can  obtain  a  wide  range  of  ac-
cessories  and  original  parts  from  the
PEUGEOT network.
 These accessories and parts have been
tested  and  approved  for  reliability  and
safety.
 They are all adapted to your vehicle and

benefi t from PEUGEOT's recommenda-

tion and warranty.
 The

product

range

offered

by

PEUGEOT  Accessories  is  structured

around  5  categories:  PROTECTION -

TOURING  -  IN-CAR  TECHNOLOGY  -
STYLING - UNIVERSAL.

  "Protection":

  "Touring":

 mats ** ,  boot  tray,  luggage

net,  coat  hook  fi tted  to  head

restraints,  aluminium  or  PVC
door sills.

 anti-theft  alarm,  window  en-
graving,  wheel  security  locks,

breathalyzer,  fi rst  aid  kit,

warning triangle, high vizibility
jacket,  stolen  vehicle  tracking
system, dog guard, temporary
tyre repair kit, snow chains.

 For  leisure  pursuits:  roof  bars,  bicycle

carrier on towbar, bicycle carrier on roof

bars, ski carrier, roof box, booster seats

and  child  seats,  side  blinds  and  rear
blind, front centre armrest, CD storage,
under shelf storage.
 Trailer  towbar  which  must  be  fi tted  by

the PEUGEOT network.

  **     To avoid any risk of jamming of the

pedals:



-   ensure  that  the  mat  is  positioned

and secured correctly,



-  never fi t one mat on top of another.

VERY COLD CLIMATE SCREEN *

 Removable  protective  screen  which
prevents  the  accumulation  of  snow  at
the radiator cooling fan.

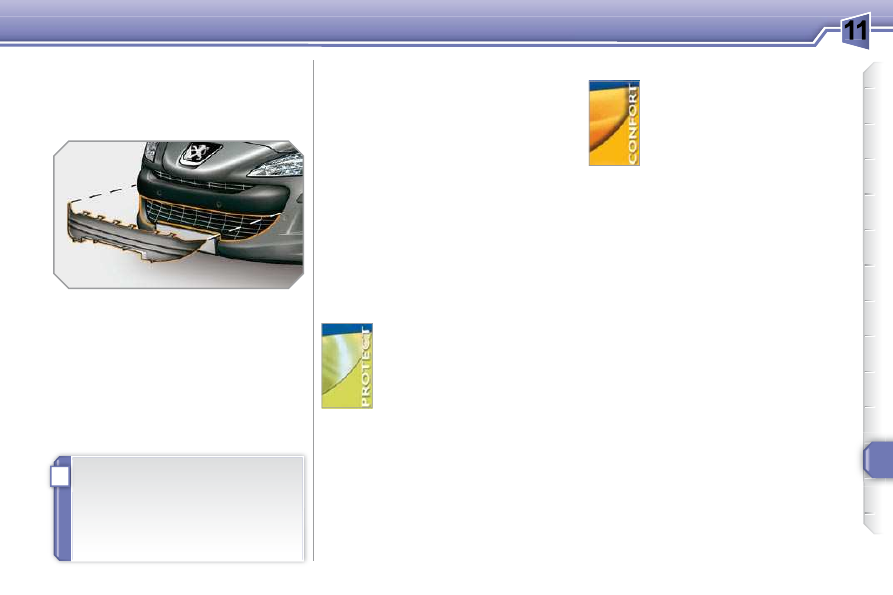

  Fitting

      Offer up the very cold climate screen

to  the  front  of  the  lower  section  of
the front bumper.

     Press around its edge to engage its

fi xing clips one by one.

 Do  not  forget  to  remove  the  very

cold climate screen:
   -

when  the  ambient  temperature

exceeds 10 °C,

  -

when towing,

  -

at speeds above 75 mph (120 km/h).

  Removal

      Use  a  screwdriver  as  a  lever  to

release each fi xing clip in turn.

  *   According to country.

11

i

199

PRACTICAL INFORMATION

ACCESSORIES

 You  can  obtain  a  wide  range  of  ac-
cessories  and  original  parts  from  the
PEUGEOT network.
 These accessories and parts have been
tested  and  approved  for  reliability  and
safety.
 They are all adapted to your vehicle and

benefi t from PEUGEOT's recommenda-

tion and warranty.
 The

product

range

offered

by

PEUGEOT  Accessories  is  structured

around  5  categories:  PROTECTION -

TOURING  -  IN-CAR  TECHNOLOGY  -
STYLING - UNIVERSAL.

  "Protection":

  "Touring":

 mats ** ,  boot  tray,  luggage

net,  coat  hook  fi tted  to  head

restraints,  aluminium  or  PVC
door sills.

 anti-theft  alarm,  window  en-
graving,  wheel  security  locks,

breathalyzer,  fi rst  aid  kit,

warning triangle, high vizibility
jacket,  stolen  vehicle  tracking
system, dog guard, temporary
tyre repair kit, snow chains.

 For  leisure  pursuits:  roof  bars,  bicycle

carrier on towbar, bicycle carrier on roof

bars, ski carrier, roof box, booster seats

and  child  seats,  side  blinds  and  rear
blind, front centre armrest, CD storage,
under shelf storage.
 Trailer  towbar  which  must  be  fi tted  by

the PEUGEOT network.

  **     To avoid any risk of jamming of the

pedals:



-   ensure  that  the  mat  is  positioned

and secured correctly,



-  never fi t one mat on top of another.

VERY COLD CLIMATE SCREEN *

 Removable  protective  screen  which
prevents  the  accumulation  of  snow  at
the radiator cooling fan.

  Fitting

      Offer up the very cold climate screen

to  the  front  of  the  lower  section  of
the front bumper.

     Press around its edge to engage its

fi xing clips one by one.

 Do  not  forget  to  remove  the  very

cold climate screen:
   -

when  the  ambient  temperature

exceeds 10 °C,

  -

when towing,

  -

at speeds above 75 mph (120 km/h).

  Removal

      Use  a  screwdriver  as  a  lever  to

release each fi xing clip in turn.

  *   According to country.

11

!

i

i

200

PRACTICAL INFORMATION

 The  fi tting  of  electrical  equipment

or  accessories  which  are  not  rec-
ommended  by  PEUGEOT  may
result  in  a  failure  of  your  vehicle's
electronic system.
 Please  note  this  specifi c  warning.

You are advised to contact a repre-
sentative of the Marque to be shown
the  range  of  recommended  equip-
ment and accessories.

 Depending on the country in which
the vehicle is sold, it is compulsory
to have a high visibilty jacket, warn-
ing  triangle  and  spare  bulbs  avail-
able in the vehicle.

  "Styling":

  "Universal":

 You can obtain "Van" conversion kits to
transform a private vehicle into a van.

 seat covers compatible with lat-
eral airbags, aluminium gear le-

ver  knob,  foglamps,  sunroof *** ,

door  defl ectors,  spoiler,  styling

strips,  alloy  wheels,  trims,  sport

exhaust, body kit.

 screenwash, interior and exte-

rior maintenance and cleaning
products.

  ***    Sunroof which must be fi tted by the

PEUGEOT network.

  "In-car technology":

 audio

systems,

audio/tele-

phone,  amplifi ers,  satellite

navigation systems, Bluetooth

system,  CD  changer,  speak-
ers,  DVD  player,  connection
kit  for  MP3  player  or  portable

CD  player,  USB  Box,  rear

parking sensors.

  Installation of
radiocommunication
transmitters
 It  is  advisable  to  contact  a  repre-
sentative of the PEUGEOT marque
before  installing  accessory  radio-
communication  transmitters  with

an external aerial on your vehicle.
 The  PEUGEOT  network  will  pro-

vide  you  with  the  specifi cations

(frequency  band,  maximum  out-

put  power,  aerial  position,  spe-

cial  installation  conditions)  of  the

transmitters which can be fi tted, in

accordance  with  the  Vehicle  Elec-
tromagnetic Compatibility Directive

(2004/104/CE).

12

201

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4G... 4E... 4H...

   8FS-C

   8FR-0

   5FW-C

   5FW-F

  PETROL ENGINES

   1.4 litre VTi 16V

95   hp

   1.4 litre VTi 16V

98   hp

   1.6 litre VTi 16V 120   hp

 Cubic capacity (cc)

  1 397

  1 397

  1 598

 Bore x stroke (mm)

  77 x 75

  77 x 75

  77 x 85.8

 Max power: EU standard (kW)

  70

  72

  88

 Max power engine speed (rpm)

  5 750

  6 000

  6 000

 Max torque: EU standard (Nm)

  136

  136

  160

 Max torque engine speed (rpm)

  4 250

  4 000

  4 250

 Fuel

  Unleaded

  Unleaded

  Unleaded

 Catalytic converter

  Yes

  Yes

  Yes

  GEARBOXES

  Manual

(5-speed)

  Manual

(5-speed)

  Manual

(5-speed)

  Auto.

(4-speed)

  OIL CAPACITIES (in litres)









 Engine (with fi lter replacement)

  4.25

  -

  4.25

  4.25

 Gearbox - Final drive

  1.9

  -

  1.9

  -

  4C...:  5-door.
  4A...:  3-door.

  4G...:  3-door "Van".
  4E...:  SW with rear bench seat.

  4H...:  SW with panoramic sunroof.

12

202

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4E... 4H...

   N6A-B
N6A-C

   5FX-H

   5FT-F

   5FV-8

   5FV-A

  PETROL ENGINES

   1.6 litre 16V

108   hp

   1.6 litre THP

16V 150   hp

   1.6 litre THP

16V 140   hp

   1.6 litre THP 16V 156   hp

 Cubic capacity (cc)

  1 587

  1 598

  1 598

 Bore x stroke (mm)

  78.5 x 82

  77 x 85.8

  77 x 85.8

 Max power: EU standard (kW)

  78

  110

  103

  115

 Max power engine speed (rpm)

  5 800

  5 800

  6 000

  6 000

 Max torque: EU standard (Nm)

  142

  240

  240

 Max torque engine speed (rpm)

  4 000

  1 400

  1 400

 Fuel

  Unleaded

  Unleaded

  Unleaded

 Catalytic converter

  Yes

  Yes

  Yes

  GEARBOXES

  Manual

(5-speed)

  Manual

(6-speed)

  Auto.

(4-speed)

  Manual

(6-speed)

  Auto.

(6-speed)

  OIL CAPACITIES (in litres)

 Engine (with fi lter replacement)

  3.25

  4.25

  4.25

  -

  -

 Gearbox - Final drive

  1.9

  1.9

  -

  -

  -

  4C...:  5-door.
  4A...:  3-door.

  4E...:  SW with rear bench seat.
  4H...:  SW with panoramic sunroof.

12

203

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4E... 4H...

   5FY-H

   RFJ-B
RFJ-C

   RFJ-E

RFJ-F

  PETROL ENGINES

   1.6 litre THP 16V 175   hp

   2 litre 16V 140   hp

 Cubic capacity (cc)

  1 598

  1 997

 Bore x stroke (mm)

  77 x 85.8

  85 x 88

 Max power: EU standard (kW)

  128

  103

 Mex power engine speed (rpm)

  6 000

  6 000

 Max torque: EU standard (Nm)

  240

  200

 Max torque engine speed (rpm)

  1 600

  4 000

 Fuel

  Unleaded

  Unleaded

 Catalytic converter

  Yes

  Yes

  GEARBOXES

  Manual

(6-speed)

  Manual

(5-speed)

  Auto.

(4-speed)

  OIL CAPACITIES (in litres)

 Engine (with fi lter replacement)

  4.25

  5

  5

 Gearbox - Final drive

  1.9

  1.9

  -

  4C...:  5-door.
  4A...:  3-door.

  4E...:  SW with rear bench seat.
  4H...:  SW with panoramic sunroof.

12

204

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4E... 4H...

   NFU-C/FF

   RFJ-C/FF

  BIOFLEX ENGINES

   1.6 litre 16V 110   hp

   2 litre 16V 140   hp

 Cubic capacity (cc)

  1 587

  1 997

 Bore x stroke (mm)

  78.5 x 82

  85 x 88

 Max power: EU standard (kW)

  80

  82

  103

  -

 Max power engine speed (rpm)

  5 800

  6 000

 Max torque: EU standard (Nm)

  147

  153

  200

  -

 Max torque engine speed (rpm)

  4 000

  4 000

 Fuel

  Unleaded

  E85

  Unleaded

  E85

 Catalytic converter

  Yes

  Yes

  GEARBOXES

  Manual

(5-speed)

  Manual

(5-speed)

  OIL CAPACITIES (in litres)

 Engine (with fi lter replacement)

  3.25

  5.0

 Gearbox - Final drive

  1.9

  1.9

  4C...:  5-door.
  4A...:  3-door.

  4E...:  SW with rear bench seat.
  4H...:  SW with panoramic sunroof.

12

TECHNICAL DATA

  4C...:  5-door.
  4A...:  3-door.

  4G...:  3-door "Van".
  4E...:  SW with rear bench seat.

  4H...:  SW with panoramic sunroof.

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4G... 4E... 4H...

   9HX-B
 9HX-C

   9HV-C

   9HP-0

  DIESEL ENGINES

   1.6 litre Turbo     HDI 16V 90   hp

   1.6 litre Turbo HDI 16V

92   hp

 Cubic capacity (cc)

  1 560

  1 560

 Bore x stroke (mm)

  75 x 88.3

  75 x 88.3

 Max power: EU standard (kW)

  66

  68

 Max power engine speed (rpm)

  4 000

  4 000

 Max torque: EU standard (Nm)

  215

  230

 Max torque engine speed (rpm)

  1 750

  1 750

 Fuel

  Diesel

  Diesel

 Catalytic converter

  Yes

  Yes

 Particle emission fi lter

  No

  Yes

  Yes

  GEARBOXES

  Manual

 (5-speed)

  Manual

(5-speed)

  OIL CAPACITIES (in litres)





 Engine (with fi lter replacement)

  3.75

  -

 Gearbox - Final drive

  1.9

  -

12

215

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4E... 4H...

   9HY-B

   9HZ-C

   9HZ-H

   9HZ-H/P

   9HR-8

   9HR-8/P

  DIESEL ENGINES

   1.6 litre Turbo HDI 16V 110   hp

   1.6 litre Turbo HDI 16V

112   hp

 Cubic capacity (cc)

  1 560

  1 560

 Bore x stroke (mm)

  75 x 88.3

  75 x 88.3

 Max power: EU standard (kW)

  80

  82

 Max power engine speed (rpm)

  4 000

  3 600

 Max torque: EU standard (Nm)

  240

  270

 Max torque engine speed (rpm)

  1 750

  1 750

 Fuel

  Diesel

  Diesel

 Catalytic converter

  Yes

  Yes

 Particle emission fi lter

  No

  Yes

  Yes

  Yes

  Yes

  GEARBOXES

  Manual

(5-speed)

  Manual

 (5-speed)

  Manual

(6-speed)

  Electronic

gear control

(6-speed)

  Manual

(6-speed)

  Electronic

gear control

(6-speed)

  OIL CAPACITIES (in litres)













 Engine (with fi lter replacement)

  3.75

  3.75

  3.75

  3.75

  -

  -

 Gearbox - Final drive

  1.9

  1.9

  1.9

  -

  -

  -

  4C...:  5-door.
  4A...:  3-door.

  4E...:  SW with rear bench seat.
  4H...:  SW with panoramic sunroof.

12

216

TECHNICAL DATA

  MODELS:

   ENGINES AND GEARBOXES

  Model codes:
4C... 4A... 4E... 4H...

   RHR-H

   RHR-J

   RHF-8

   RHH-A

  DIESEL ENGINES

   2 litre Turbo H  DI 16V 136   hp

   2 litre Turbo HDI

16V 140   hp

   2 litre Turbo HDI

16V 163   hp

 Cubic capacity (cc)

  1 997

  1 997

  1 997

 Bore x stroke (mm)

  85 x 88

  85 x 88

  85 x 88

 Max power: EU standard (kW)

  100

  103

  120

 Max power engine speed (rpm)

  4 000

  4 000

  4 000

 Max torque: EU standard (Nm)

  320

  320

  340

 Max torque engine speed (rpm)

  2 000

  2 000

  2 000

 Fuel

  Diesel

  Diesel

  Diesel

 Catalytic converter

  Yes

  Yes

  Yes

 Particle emission fi lter

  Yes

  Yes

  Yes

  GEARBOXES

  Manual

 (6-speed)

  Auto.

 (6-speed)

  Manual

(6-speed)

  Auto.

(6-speed)

  OIL CAPACITIES (in litres)









 Engine (with fi lter replacement)

  5.25

  5.25

  5.25

  -

 Gearbox - Final drive

  2.4

  -

  2.4

  -

  4C...:  5-door.
  4A...:  3-door.

  4E...:  SW with rear bench seat.
  4H...:  SW with panoramic sunroof.

12

205

TECHNICAL DATA

 The GTW and towed load values indicated are valid up to a maximum altitude of 1 000 metres; the towed load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High ambient temperatures may result in a reduction in the performance of the vehicle to protect the engine; if the ambient
temperature is above 37 °C, limit the towed load.

   WEIGHTS AND TOWED LOADS (in kg)

  Petrol engines

   1.4   litre   VTi 16V 95   hp       1.4   litre   VTi 16V 98   hp

   1.6   litre   VTi 16V 120   hp

  Gearboxes

   Manual

   Manual

   Manual

   Auto.

  Model codes:
4C... 4A... 4G...

   8FS-C

   8FR-0

   5FW-C

   5FW-F

   -

Unladen weight

  1 271 - 1 262 - 1 246

  1 271 - 1 263

  1 287 - 1 277

  1 312 - 1 302

   -

Kerb weight

  1 346 - 1 337 - 1 321

  1 346 - 1 338

  1 362 - 1 352

  1 387 - 1 377

   -

Payload

  489 - 487 - 536

  509 - 492

  528 - 525

  512 - 510

   -

Gross vehicle weight (GVW)

  1 760 - 1 749 - 1 782

  1 780 - 1 755

  1 815 - 1 802

  1 824 - 1 812

   -

Gross train weight (GTW)



on a 12 % gradient

  2 960 - 2 949 - 2 982

  2 980 - 2 955

  3 215 - 3 202

  3 094 - 3 082

   -

Braked trailer (within GTW limit)



on a 10 % or 12 % gradient

  1 200

  1 200

  1 400

  1 270

   -

Braked trailer *  (with load transfer
within the GTW limit)

  1 450

  1 450

  1 650

  1 520

   -

Unbraked trailer

  670 - 665 - 660

  670 - 665

  680 - 675

  690 - 685

   -

Recommended nose weight

  58 - 58 - 50

  60

  76

  61

 *     The weight of the braked trailer can be increased, within the GTW limit, if the GVW of the towing vehicle is reduced by an

equal amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

12

TECHNICAL DATA

   WEIGHTS AND TOWED LOADS (in kg)

  Petrol engines

   1.6   litre   16V

108   hp

   1.6   litre   THP

16V 150   hp

   1.6   litre   THP

16V 140   hp

   1.6   litre   THP 16V 156   hp

  Gearboxes

   Manual

   Manual

   Auto.

   Manual

   Auto.

  Model codes:
4C... 4A...

   N6A-B
N6A-C

   5FX-H

   5FT-F

   5FV-8

   5FV-A

   -

Unladen weight

  1 302 - 1 279

  1 340 - 1 316

  1 355 - 1 343

  1 315 - 1 300

  1 368 - 1 345

   -

Kerb weight

  1 377 - 1 354

  1 415 - 1 391

  1 430 - 1 418

  1 390 - 1 375

  1 443 - 1 420

   -

Payload

  518 - 521

  500 - 499

  500 - 500

  525 - 510

  502 - 505

   -

Gross vehicle weight (GVW)

  1 820 - 1 800

  1 840 - 1 815

  1 855 - 1 843

  1 840 - 1 810

  1 870 - 1 850

   -

Gross train weight (GTW)



on a 12 % gradient

  3 020 - 3 000

  3 290 - 3 265

  3 255 - 3 243

  3 390 - 3 360

  3 470 - 3 500

   -

Braked trailer (within GTW limit)



on a 10 % or 12 % gradient

  1 200

  1 450

  1 400

  1 550

  1 600

   -

Braked trailer *  (with load transfer
within the GTW limit)

  1 450

  1 700

  1 650

  1 650

  1 650

   -

Unbraked trailer

  685 - 675

  705 - 695

  715 - 705

  695 - 685

  720 - 710

   -

Recommended nose weight

  60

  68

  66

  70

  70

 The GTW and towed load values indicated are valid up to a maximum altitude of 1 000 metres; the towed load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High ambient temperatures may result in a reduction in the performance of the vehicle to protect the engine; if the ambient
temperature is above 37 °C, limit the towed load.

 *     The weight of the braked trailer can be increased, within the GTW limit, if the GVW of the towing vehicle is reduced by an

equal amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

12

TECHNICAL DATA

   WEIGHTS AND TOWED LOADS (in kg)

  Petrol engines

   1.6   litre   THP 16V

175   hp

   2   litre   16V 140   hp

  Gearboxes

   Manual

   Manual

   Auto.

  Model codes:
4C... 4A...

   5FY-H

   RFJ-B
RFJ-C

   RFJ-E

RFJ-F

   -

Unladen weight

  1 396 - 1 371

  1 323 - 1 299

  1 348 - 1 324

   -

Kerb weight

  1 471 - 1 446

  1 398 - 1 374

  1 423 - 1 399

   -

Payload

  459 - 464

  502 - 501

  502 - 501

   -

Gross vehicle weight (GVW)

  1 855 - 1 835

  1 825 - 1 800

  1 850 - 1 825

   -

Gross train weight (GTW)



on a 12 % gradient

  3 255 - 3 235

  3 225 - 3 200

  3 250 - 3 225

   -

Braked trailer (within GTW limit)



on a 10 % or 12 % gradient

  1 400

  1 400

  1 400

   -

Braked trailer *  (with load transfer
within the GTW limit)

  1 650

  1 650

  1 650

   -

Unbraked trailer

  735 - 720

  695 - 685

  710 - 695

   -

Recommended nose weight

  66

  70

  70

 The GTW and towed load values indicated are valid up to a maximum altitude of 1 000 metres; the towed load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High ambient temperatures may result in a reduction in the performance of the vehicle to protect the engine; if the ambient
temperature is above 37 °C, limit the towed load.

 *     The weight of the braked trailer can be increased, within the GTW limit, if the GVW of the towing vehicle is reduced by an

equal amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

12

208

TECHNICAL DATA

 *     The weight of the braked trailer can be increased, within the GTW limit, if the GVW of the towing vehicle is reduced by an

equal amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

   WEIGHTS AND TOWED LOADS (in kg)

  BioFlex engines

   1.6   litre   16V 110   hp

   2   litre   16V 140   hp

  Gearboxes

   Manual

   Manual

  Model codes:
4C... 4A...

   NFU-C/FF

   RFJ-C/FF

   -

Unladen weight

  1 307

  1 307 - 1 283

   -

Kerb weight

  1 382

  1 382 - 1 358

   -

Payload

  447

  447 - 447

   -

Gross vehicle weight (GVW)

  1 754

  1 754 - 1 730

   -

Gross train weight (GTW)



on a 12 % gradient

  2 954

  3 154 - 3 130

   -

Braked trailer (within GTW limit)



on a 10 % or 12 % gradient

  1 200

  1 400

   -

Braked trailer *  (with load transfer
within the GTW limit)

  1 450

  1 650

   -

Unbraked trailer

  690

  690 - 675

   -

Recommended nose weight

  60

  66

 The GTW and towed load values indicated are valid up to a maximum altitude of 1 000 metres; the towed load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High ambient temperatures may result in a reduction in the performance of the vehicle to protect the engine; if the ambient
temperature is above 37 °C, limit the towed load.
