Peugeot 307 Dag (2007.5). Instruction - part 11

11

TECHNICAL DATA

 SALOON WEIGHTS AND TOWING LOADS (in kg)

  Petrol engines

   1.4 litre 16V

   1.6 litre 16V     1.6 l. 16V BioFlex

  Gearbox

   Manual

   Manual

   Auto.

  Model codes:
3C… 3A…

   KFUC

   NFUL

 NFUC

 NFUC/FF

   NFUF

 • Kerb weight

  1 249

  1 233

  1 279

  1 262

  1 318

 1 301

 • Payload

  401

  417

  421

  438

  407

 399

 • Gross vehicle weight   (GVW)

  1 650

  1 650

  1 700

  1 700

  1 725

 1 700

 • Gross train weight (GTW)













 on a 12 % gradient

  2 850

  2 850

  2 900

  2 900

  2 900

 2 900

 on an 8 % gradient

  2 850

  2 850

  2 900

  2 900

  2 900

 2 900

 • Braked trailer (within GTW)













 on a 12 % gradient

  1 200

  1 200

  1 200

  1 200

  1 175

 1 200

 on an 8 % gradient

  1 200

  1 200

  1 200

  1 200

  1 175

 1 200

 •  Braked trailer * (with transfer within

GTW)

  1 200

  1 200

  1 200

  1 200

  1 200

 1 200

 • Unbraked trailer

  620

  615

  635

  630

  650

 650

 • Recommended nose weight

  60

  60

  60

  60

  60

 60

  *    The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

147

  SALOON WEIGHTS AND TOWING LOADS (in kg)

*    The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

  Petrol engines

   2 litre 16V 143 bhp

  Gearbox

   Manual

   Auto.

  Model codes:
3C… 3A…

   RFJC

   RFJF

 • Kerb weight

  1 325

  1 318

  1 368

  1 346

 • Payload

  395

  382

  382

  384

 • Gross vehicle weight   (GVW)

  1 720

  1 700

  1 750

  1 730

 • Gross train weight (GTW)









 on a 12 % gradient

  3 200

  3 200

  3 200

  3 200

 on an 8 % gradient

  3 200

  3 200

  3 200

  3 200

 • Braked trailer (within GTW limit)









 on a 12 % gradient

  1 480

  1 500

  1 450

  1 470

 on an 8 % gradient

  1 480

  1 500

  1 450

  1 470

 •  Braked trailer *  (with transfer within

GTW limit)

  1 500

  1 500

  1 470

  1 470

 • Unbraked trailer

  660

  655

  680

  670

 • Recommended nose weight

  60

  60

  60

  60

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

148

  SALOON WEIGHTS AND TOWING LOADS (in kg)

  *  The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

  Diesel engines

   1.6 litre Turbo HDI 16V

90 bhp

   1.6 litre Turbo HDI 16V

110 bhp

   2 litre Turbo HDI 16V

  Gearbox

   Manual

   Manual

   Manual

   Auto.

  Model codes:
3C… 3A…

   9HXC

   9HVC

   9HZC

   9HYB
  9HYC

   RHRH

   RHRJ

 • Kerb weight

  1 306     1 289     1 335     1 318     1 335     1 318     1 325     1 308     1 438     1 421     1 470     1 453

 • Payload

  464

  481

  435

  452

  435

  452

  445

  462

  412

  429

  385

  387

 • Gross vehicle weight   (GVW)

  1 770     1 770     1 770     1 770     1 770     1 770     1 770     1 770     1 850     1 850     1 855     1 840

 • Gross train weight (GTW)























 on a 12 % gradient

  3 130     3 130     3 130     3 130     3 130     3 130     3 130     3 130     3 450     3 450     3 450     3 440

 on an 8 % gradient

  3 130     3 130     3 130     3 130     3 130     3 130     3 130     3 130     3 450     3 450     3 450     3 440

 • Braked trailer (within GTW)























 on a 12 % gradient

  1 360     1 360     1 360     1 360     1 360     1 360     1 360     1 360     1 600     1 600     1 595     1 600

 on an 8 % gradient

  1 360     1 360     1 360     1 360     1 360     1 360     1 360     1 360     1 600     1 600     1 595     1 600

 •  Braked trailer *  (with transfer within

GTW)

  1 360      1 360     1 360      1 360     1 360     1 360     1 360     1 360     1 600     1 600     1 600     1 600

 • Unbraked trailer

  650

  640

  655

  655

  655

  655

  660

  650

  715

  710

  735

  725

 • Recommended nose weight

  60

  60

  60

  60

  60

  60

  60

  60

  65

  65

  65

  65

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

149

  VAN WEIGHTS AND TOWING LOADS (in kg)

  *  The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

  Engines

   1.4 litre 16V

     1.6 litre Turbo HDI 16V

90 bhp

   1.6 litre Turbo HDI 16V

 110 bhp

  Gearboxes

   Manual

   Manual

   Manual

  Model codes:
 3G... 3X...

   KFUC

   9HXC

   9HZC

9HYB
 9HYC

 • Kerb weight

  1 236

  1 293

  1 269

  1 321

  1 311

  1 283

 • Payload

  441

  457

  486

  470

  474

  497

 • Gross vehicle weight   (GVW)

  1 677

  1 750

  1 750

  1 791

  1 785

  1 780

 • Gross train weight (GTW)

























 on a 12 % gradient

  2 850

  3 130

  3 130

  3 130

  3 130

  3 120

 on an 8 % gradient

  2 850

  3 130

  3 130

  3 130

  3 130

  3 120

 • Braked trailer (within GTW)

























 on a 12 % gradient

  1 173

  1 380

  1 380

  1 339

  1 345

  1 340

 on an 8 % gradient

  1 173

  1 380

  1 380

  1 339

  1 345

  1 340

 •  Braked trailer *  (with transfer within

GTW)

  1 173

  1 380

  1 380

  1 339

  1 345

  1 340

 • Unbraked trailer

  615

  645

  645

  660

  655

  650

 • Recommended nose weight

  50

  60

  60

  54

  54

  54

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

150

  ESTATE WEIGHTS AND TOWING LOADS (in kg)

  *  The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

  Petrol engines

   1.4 litre 16V

   1.6 litre 16V

 1.6 l. 16V BioFlex

  Gearbox

   Manual

   Manual

   Auto.

  Model codes: 3E…

   KFUC

   NFUC

 NFUC/FF

   NFUF

 • Kerb weight

  1 306

  1 330

  1 367

 • Payload

  394

  470

  453

 • Gross vehicle weight   (GVW)

  1 700

  1 800

  1 820

 • Gross train weight (GTW)







 on a 12 % gradient

  2 850

  2 900

  2 900

 on an 8 % gradient

  2 850

  2 900

  2 900

 • Braked trailer (within GTW)







 on a 12 % gradient

  1 150

  1 100

  1 080

 on an 8 % gradient

  1 150

  1 100

  1 080

 • Braked trailer *  (with transfer within GTW)

  1 200

  1 200

  1 200

 • Unbraked trailer

  650

  665

  680

 • Recommended nose weight

  60

  60

  60

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

151

  ESTATE WEIGHTS AND TOWING LOADS (in kg)

  *  The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

  Petrol engines

   2 litre 16V 143 bhp

  Gearbox

   Manual

   Auto.

  Model codes: 3E…

   RFJC

   RFJF

 • Kerb weight

  1 386

  1 413

 • Payload

  424

  437

 • Gross vehicle weight   (GVW)

  1 810

  1 850

 • Gross train weight (GTW)





 on a 12 % gradient

  3 200

  3 200

 on an 8 % gradient

  3 200

  3 200

 • Braked trailer (within GTW)





 on a 12 % gradient

  1 390

  1 350

 on an 8 % gradient

  1 390

  1 350

 • Braked trailer *  (with transfer within GTW)

  1 500

  1 500

 • Unbraked trailer

  690

  705

 • Recommended nose weight

  60

  60

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

11

TECHNICAL DATA

152

  ESTATE WEIGHTS AND TOWING LOADS (in kg)

 The GTW and towing load values indicated are valid up to a maximum altitude of 1 000 metres; the towing load mentioned
must be reduced by 10 % for each additional 1 000 metres of altitude.
 The speed of a towing vehicle must not exceed 60 mph (100 km/h) (comply with the legislation in force in your country).
 High exterior temperatures may result in a reduction of the performance of the vehicle in order to protect the engine;   if the
exterior temperature is above 37 °C, limit the towed weight.

  Diesel engines

   1.6 litre Turbo HDI 16V

90 bhp

   1.6 litre Turbo HDI 16V

110 bhp

   2 litre Turbo HDI 16V

  Gearbox

   Manual

   Manual

   Manual

  Auto.

  Model codes: 3E…

   9HXC

   9HVC

   9HZC

   9HYB
  9HYC

   RHRH

  RHRJ

 • Kerb weight

  1 359

  1 388

  1 388

  1 379

  1 494

 1 525

 • Payload

  471

  442

  442

  451

  426

 380

 • Goss vehicle weight   (GVW)

  1 830

  1 830

  1 830

  1 830

  1 920

 1 905

 • Gross train weight (GTW)













 on a 12 % gradient

  3 130

  3 130

  3 130

  3 130

  3 450

 3 435

 on an 8 % gradient

  3 130

  3 130

  3 130

  3 130

  3 450

 3 435

 • Braked trailer (within GTW)













 on a 12 % gradient

  1 300

  1 300

  1 300

  1 300

  1 530

 1 530

 on an 8 % gradient

  1 300

  1 300

  1 300

  1 300

  1 530

 1 530

 •  Braked trailer *  (with transfer within

GTW)

  1 300

  1 300

  1 300

  1 300

  1 530

 1 530

 • Unbraked trailer

  675

  690

  690

  685

  745

 750

 • Recommended nose weight

  60

  60

  60

  60

  65

 65

  *  The weight of the braked trailer can be increased, within the GTW, if the GVW of the towing vehicle is reduced by an equal

amount; warning, towing using a lightly loaded towing vehicle may have an adverse effect on its road holding.

11

TECHNICAL DATA

153

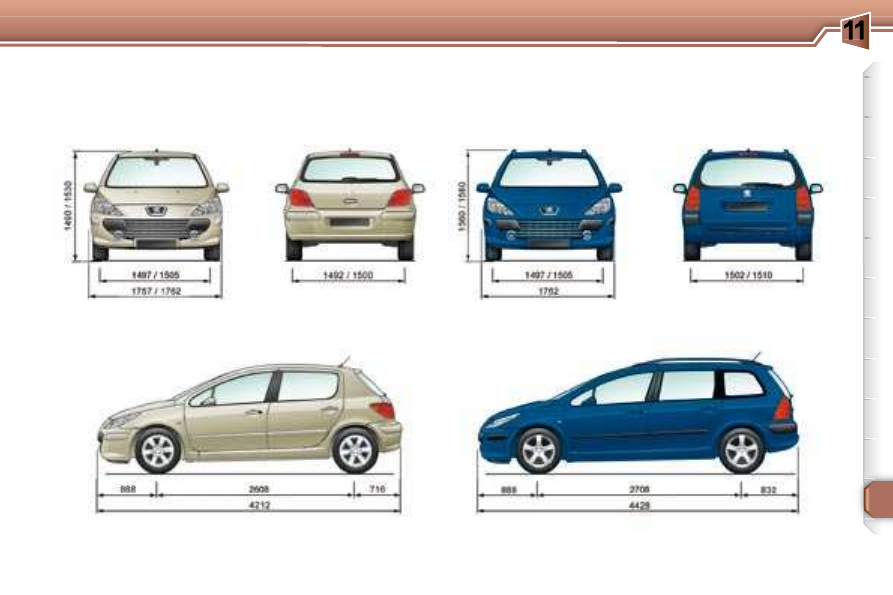

  DIMENSIONS (IN MM)

   estate

   saloon 3 and 5 door versions

11

TECHNICAL DATA

154

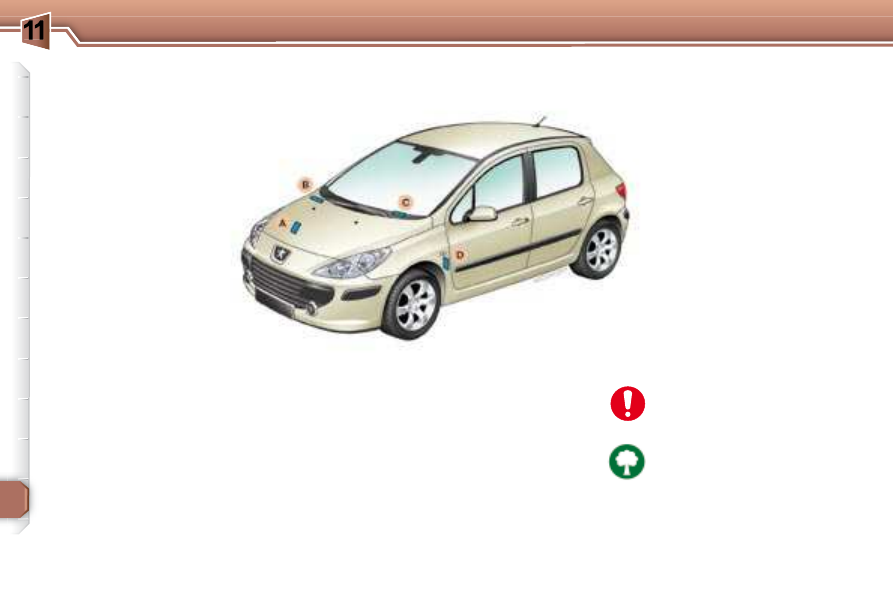

  THE IDENTIFICATION FEATURES OF YOUR 307

  D.   T yres and paint colour

reference.

 The label  D  on the driver's door pillar,
near the hinges, indicates:
   -

the wheel and tyre sizes,

  -

the  brands  of  tyres  approved  by
the manufacturer,

  -

the tyre pressures,

  -

the paint colour reference.



 The  tyre  pressure  must  be
checked  when  the  tyre  is
cold, at least once a month.

 If  the  tyre  pressure  is  too
low,  this  increases  the  fuel
consumption.

   A.   Manufacturer's plate.

  B.    Serial number on the

bodywork.

  C.    Serial number on the

fascia.

155

S

O

S

SOURCE

MODE

BAND

ESC

2

abc

5

jkl

8

tuv

3

def

6

mno

9

wxyz

1

4

ghi

7

pqrs

0

#

MENU

LIST

TA

PTY

DARK

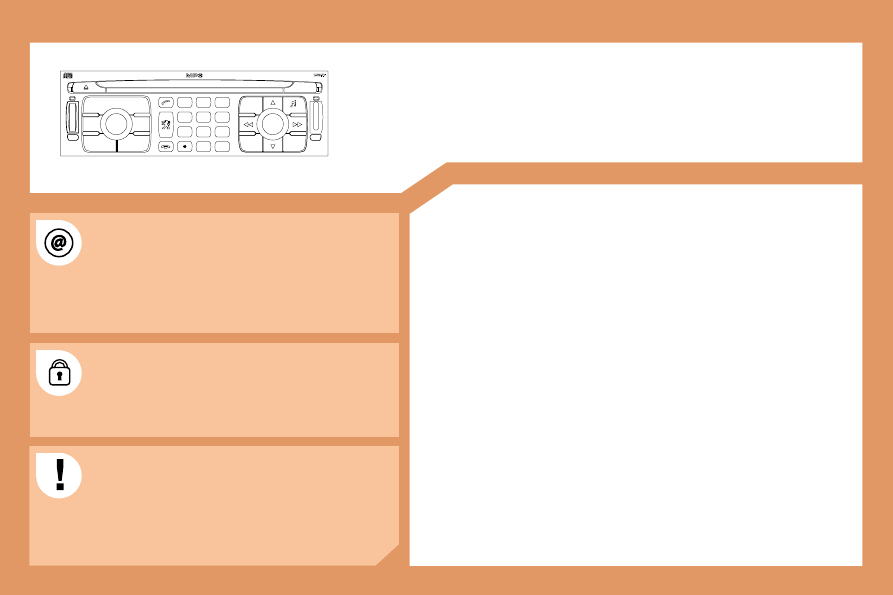

The SERVICE BOX internet site provides additional
animated information on the RT4. It can be consulted at
the following address:
http://public.servicebox.peugeot.com
Simple registration permits access and free consultation of
the handbook.

The RT4 GPS audio/telephone is coded in such a
way that it will only operate in your vehicle. If it is to be
installed in another vehicle, contact your PEUGEOT

dealer for coniguration of the system.

For safety reasons, it is imperative that the driver carries
out operations which require prolonged attention while
the vehicle is stationary.
When the engine is switched off and to prevent
discharging of the battery, the RT4 audio/telephone may
switch off after a few minutes.

RT4

MULTIMEDIA AUDIO EQUIPMENT/TELEPHONE

JUKEBOX FUNCTION (10 GB)/GPS (EUROPE)

CONTENTS

 01 First steps

pg. 156

 02 General menu

pg. 157

 03 GPS

pg. 158

04 Trafic information

pg. 166

05 Audio

pg. 168

06 Telephone

pg. 174

07 Control short-cuts

pg. 177

08 Coniguration

pg. 179

09 Display low charts

pg. 180

Frequently asked questions  pg. 195

156

S

O

S

SOURCE

MODE

BAND

ESC

2

abc

5

jkl

8

tuv

3

def

6

mno

9

wxyz

1

4

ghi

7

pqrs

0

#

MENU

LIST

TA

PTY

DARK

2

1

5

3

4

8

9

10

15

11

17

18

12

16

14

7

6

13

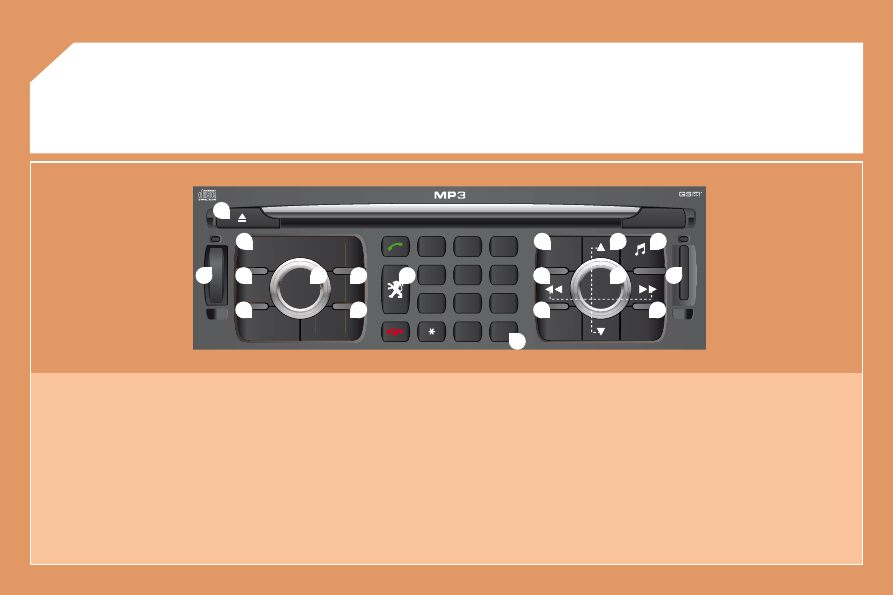

01

1.

Ejection of the CD.

2.

Selection of the source: radio, Jukebox, CD, CD changer

and auxiliary (AUX, if activated on the Coniguration menu).



Long press: CD copy to hard disc.

3.

Long press on the SOS button: emergency call.

4.

Selection of the display on the screen from the modes:
TRIP, TEL, NAV and AUDIO.

5.



Modiication of the screen display.



Long press: reinitialisation of the RT4 GPS audio/telephone.

6.

On/Off and Volume adjustment.

7.

Selection of the wavebands FM1, FM2, FMast, AM.

8.



TA (Trafic Announcement) function on/off.



Long press: access to the PTY (radio Programme TYpes)
mode.

9.

Access to the "PEUGEOT" services menu.

10.  Cancellation of the current operation.


Long press: return to the current application.

11.  Automatic search for a lower/higher frequency.


Selection of the previous/next CD, MP3 or Jukebox track.

12.  Displaying of the general menu.

13.  Keypad for entering descriptions by successive presses.

14.  Selection of the previous/next CD. Selection of the previous/

next MP3/Jukebox directory.

15.  Audio option adjustments: front/rear, left/right balance,

loudness, sound ambiences.

16.

  Selection and conirmation.

17.  SIM card slot.

18.  Displaying of the list of local radio stations, of the tracks

on the CD or of the MP3/Jukebox directories. Long press:
updating of the local radio stations.

FIRST STEPS

157

02

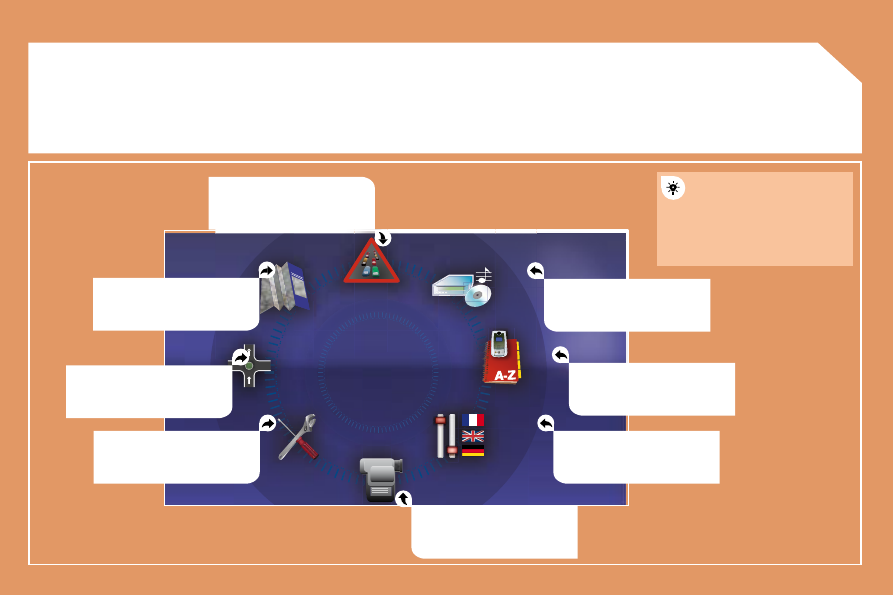

GENERAL MENU

MAP: orientation, details,
display.

AUDIO FUNCTIONS: radio,
CD, Jukebox, options.

For maintenance of the
display, the use of a
soft, non-abrasive cloth
(spectacles cloth) is
recommended without any
additional product.

TELEMATIC: telephone,
directory, SMS.

CONFIGURATION: vehicle,
display, time, languages,
voice, auxiliary socket (AUX)
parameters.

VIDEO: activation, parameters.

VEHICLE DIAGNOSTICS:
warnings log, status of the
functions.

NAVIGATION GUIDANCE:
GPS, stages, options.

TRAFFIC INFORMATION: TMC
information, messages.

158

MENU

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

1

2

3

5

7

4

6

8

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

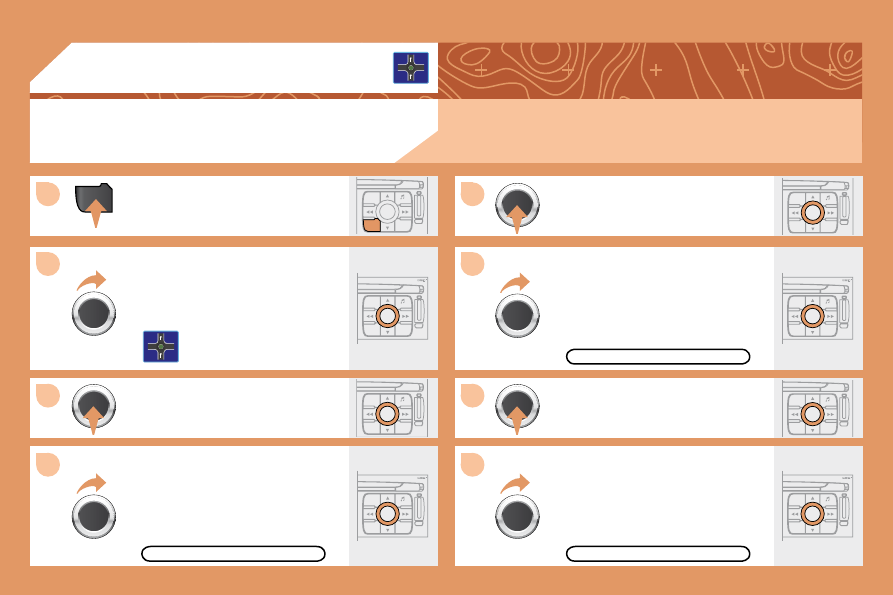

03 GPS

SELECTING A DESTINATION

Press the MENU button.

Turn the dial and select the
NAVIGATION GUIDANCE function.

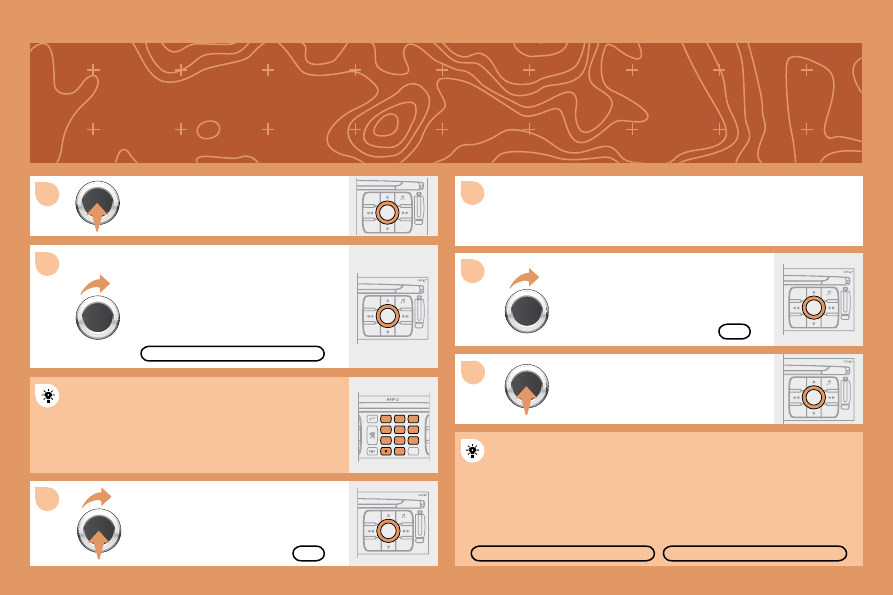

Press the dial to conirm the
selection.

Turn the dial and select the
DESTINATION CHOICE
function.

Press the dial to conirm the
selection.

Press the dial to conirm the
selection.

Turn the dial and select the ENTER
AN ADDRESS function.

When the country has been selected,
turn the dial and select the TOWN
function.

TOWN

ENTER AN ADDRESS

DESTINATION CHOICE

Tip: for a detailed global view of the menus available, refer to the "Display low charts" section of this
RT4 chapter.

159

9

11

12

14

10

13

ESC

MENU

LIST

2

abc

5

jkl

8

tuv

3

def

6

mno

9

wxyz

1

4

ghi

r

7

pq s

0

#

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

Press the dial to conirm the
selection.

Turn the dial and select the
letters of the town one by one

conirming each time by pressing
the dial.

Select OK and press the dial to

conirm.

To speed up the process, the POST CODE can be
entered instead of the name of the town.
Use the alphanumeric keypad to enter the letters and
digits and "*" to correct.

Press the dial to conirm the
selection.

Select OK on the ENTER AN
ADDRESS page.

Repeat steps 8 to 12 for the ROAD and N° functions.

OK

OK

Select the STORE function to record the address

entered in a directory record and press the dial to conirm the
selection.

The points of interest (POI) indicate all of the service locations in the

vicinity (hotels, various businesses, airports...).

STORE

PARIS

POI

160

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

MENU

1

2

3

4

5

6

7

8

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

03

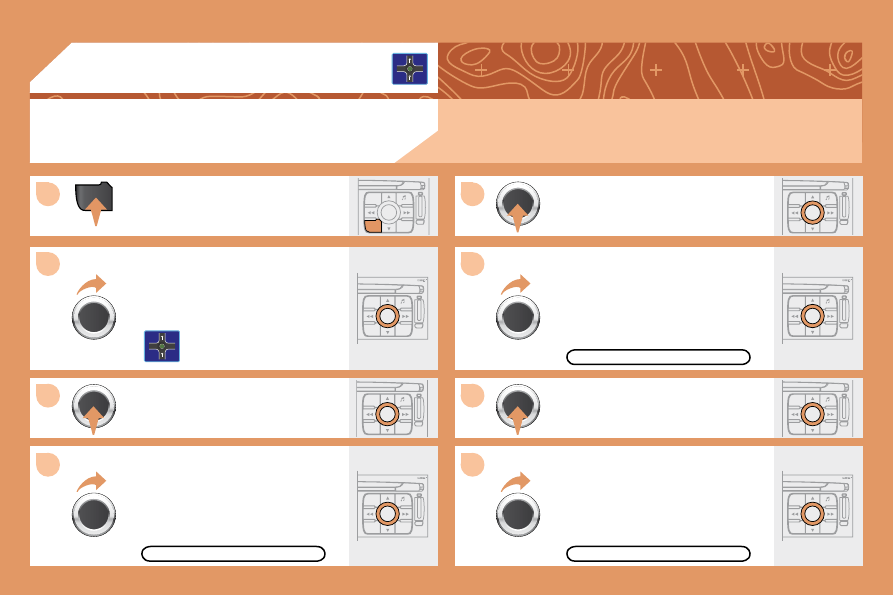

GUIDANCE OPTIONS

GPS

The route chosen by the RT4 GPS audio/telephone depends directly on the guidance options.

Changing these options may completely change the route.

Press the MENU button.

Turn the dial and select the
NAVIGATION GUIDANCE function.

Press the dial to conirm the
selection.

Turn the dial and select the
GUIDANCE OPTIONS function.

Turn the dial and select the
DEFINE CALCULATION CRITERIA
function.

Press the dial to conirm the
selection.

Press the dial to conirm the
selection.

GUIDANCE OPTIONS

DISTANCE/TIME

DEFINE CALCULATION CRITERIA

Turn the dial and select, for
example, the DISTANCE/TIME
function.

161

ESC

MENU

LIST

ESC

MENU

LIST

MENU

9

10

11

12

1

2

3

4

5

ESC

LIST

MENU

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

ESC

MENU

LIST

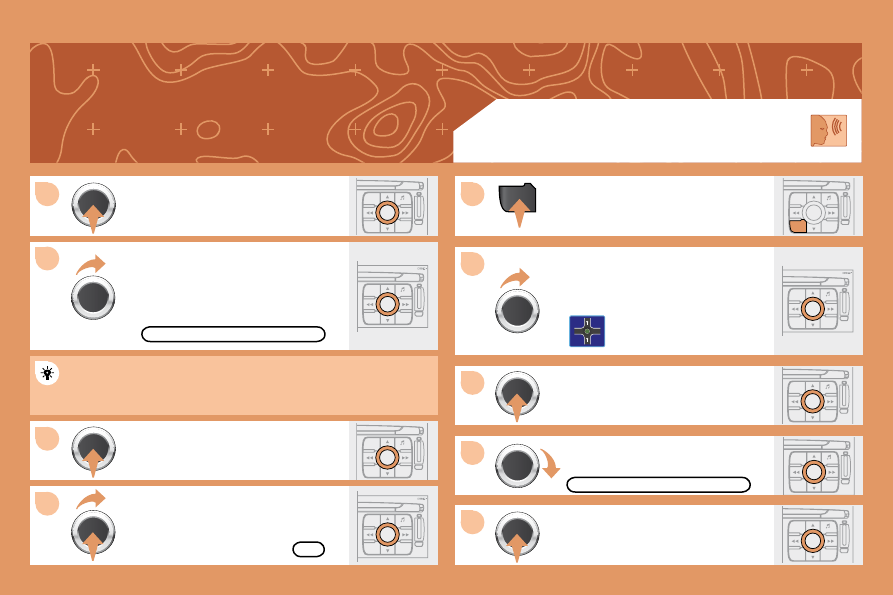

Turn the dial and select the
TRAFFIC INFO function if it is not
ticked.

Press the dial to conirm the
selection.

Select OK and press the dial to

conirm.

TRAFFIC INFO

Press the dial to conirm the
selection.

Tick this box for optimum operation of the trafic information,
diversions will be suggested.

OK

GUIDANCE SPEECH SYNTHESIS

Press the MENU button.

Turn the dial and select the
NAVIGATION GUIDANCE function.

Press the dial to conirm the
selection.

GUIDANCE OPTIONS

Turn the dial and select the
GUIDANCE OPTIONS function.

Press the dial to conirm the
selection.
