Peugeot 206 CC Dag (2006 year). Instruction - part 8

102 - Practical information

01-01-2006

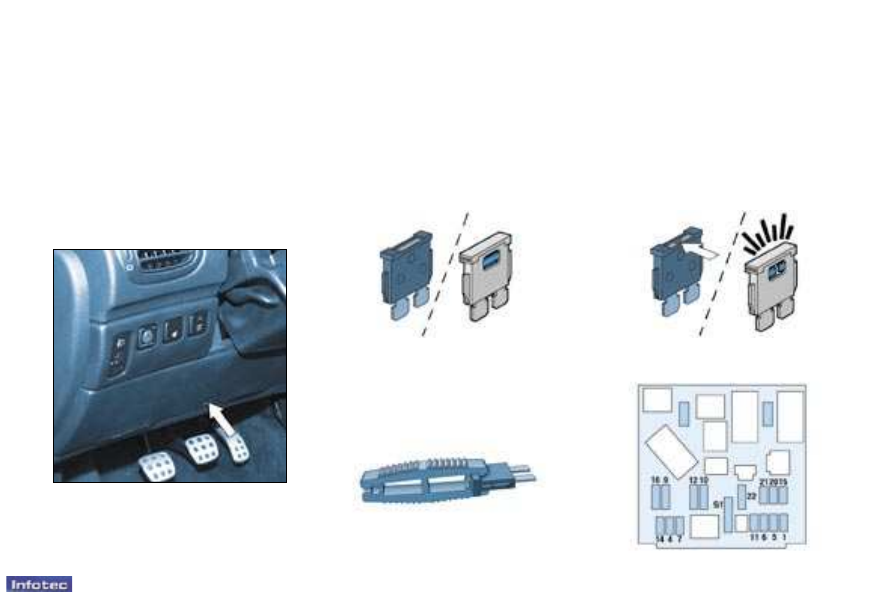

Removing and refitting a fuse

Before  changing  a  fuse,  the  cause

of  the  fault  must  be  found  and

remedied.  The  fuse  numbers  are

indicated on the fuse box.

Use the pliers

A.

CHANGING A FUSE

The  fuse  boxes  are  located  under



the  instrument  panel  and  in  the

engine compartment.

The spare fuses and the pliers

 A are

secured  on  the  inside  of  the  fascia

fuse box cover.

Correct

Incorrect

Pliers

 A

Always replace a faulty fuse



with

a fuse of the same rating (two fuse

types according to manufacturer -

see image).

Fascia fuse box

Unscrew  the  catch  a  quarter  turn

using a coin, then remove the cover

to gain access to the fuses.

103

-

Practical information

01-01-2006

Fuse no.

Rating

Functions

1

15A

Heated seat - Alarm

4

20A

Multifunction screen - Navigation control unit - Boot lighting - Audio system - Retractable roof

control unit - Steering wheel controls - Trailer

5

15A

Automatic gearbox diagnostics

6

10A

Coolant level - Automatic gearbox - Audio system - Steering wheel angle sensor (ESP)

7

15A

Alarm fitted as an accessory

9

30A

Hydraulic pump

10

40A

Rear view mirror demisting

11

15A

Windscreen wiper

12

30A

Front windows

14

10A

Engine fuse box - Air bags - Steering wheel stalk - Rain sensor

15

15A

Instrument panel

 -

Multifunction screen - Navigation control unit - Air conditioning - Audio system

16

30A

Locking/unlocking of doors

20

10A

Right-hand brake light

21

15A

Left-hand brake light - 3rd brake light

22

20A

Front courtesy light - Glove box lighting - Lighter

S1

Shunt

PARC shunt

104 - Practical information

01-01-2006

or

Your  vehicle's  electri-

cal  circuit  is  designed  to

operate  with  standard  or

optional equipment.

Before installing additional

electrical  equipment  or  accesso-

ries, consult a PEUGEOT dealer.

Some  electrical  accessories,  or

the  way  in  which  they  are  fitted,

may adversely affect the operation

of your vehicle (the electronic con-

trol  circuits,  the  radio  circuit  and

the electrical charging circuit).

PEUGEOT  does  not  accept  any

responsibility  for  expenses  in-

curred by repairs or for any faults

resulting  from  the  installation  of

additional  accessories  which  are

not  supplied  or  recommended

by  PEUGEOT  and  which  were

not  installed  in  accordance  with

the  manufacturer's  instructions,

in  particular  equipment  with  a

consumption greater than 10 milli-

amps.

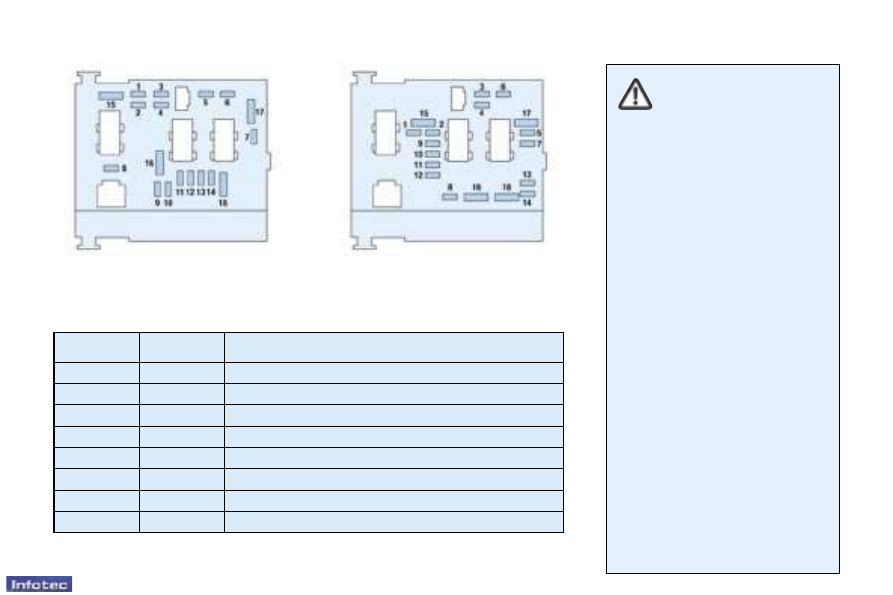

Engine compartment fuse box

To  access  the  fuse  box  located  in

the engine compartment (next to the

battery), unclip the cover.

Fuse no.

Rating

Functions

1*

20A

Fan unit

2*

60A

ABS/ESP

3*

30A

ABS/ESP

4*

70A

Supply to built-in systems interface

5*

70A

Supply to built-in systems interface

6*

-

Not used

7*

30A

Ignition lock supply

8*

-

Not used

*  The  maxi  fuses  provide  additional  protection  for  the  electrical  systems. Any

work must be carried out by a PEUGEOT dealer.

After  changing  the  fuse,  close  the

cover very carefully.

105

-

Practical information

01-01-2006

Fuse no.

Rating

Functions

1

10A

Pre-heat unit (Diesel) - Water in diesel sensor - Reversing lights switch - Speed sensor -

Air flow sensor (Diesel)

2

15A

Canister solenoid valve- Fuel pump

3

10A

ABS/ESP engine control unit - ESP stop switch

4

10A

Automatic gearbox control unit - Engine control unit

5

-

Not used

6

15A

Front fog lamps

7

20A

Headlamp wash pump

8

20A

Fan unit relay - Engine control unit - Diesel injection pump - Diesel high pressure regulator -

Engine management solenoid valve

9

15A

Left-hand dipped beam

10

15A

Right-hand dipped beam

11

10A

Left-hand main beam

12

15A

Right-hand main beam

13

15A

Horn

14

10A

Front windscreen wash pump

15

30A

Throttle unit heater - Diesel injection pump - Oxygen sensor - Engine control unit -

Air flow sensor - Ignition coil - Engine management solenoid valve - Diesel heater - Injectors

16

30A

Air pump relay

17

30A

High and low speed windscreen wiper

18

40A

Air conditioning fan

106 - Practical information

01-01-2006

ECONOMY MODE FUNCTION

After  the  engine  has  stopped,  with

the  key  in  the  accessories  position,

certain  functions  (windscreen  wiper,

electric  windows,  courtesy  lights,

audio  equipment,  etc.)  can  only  be

used  for  a  cumulative  duration  of

thirty minutes, to prevent discharging

the battery.

Once the thirty minutes are over, the

message

"Economy  mode  active"

appears on the multifunction display

and  the  active  functions  are  put  on

standby.

To resume the use of these functions

immediately, start the engine and let

it run for a few minutes.

The  time  that  you  will  then  have

available  will  be  double  the  time

during which the engine was running.

However,  this  time  will  always  be

between five and thirty minutes.

A flat battery will prevent the engine

from starting.

BATTERY

To charge the battery using a

battery charger:

-  Disconnect the battery,

-  Follow  the  instructions  for  use

given  by  the  battery  charger

manufacturer,

-  Reconnect

starting

with

the

negative (-) terminal,

-  Check  that  the  terminals  and

connectors  are  clean.  If  they  are

covered  with  sulphate  (white  or

greenish deposit), disconnect them

and clean them.

It is advisable to disconnect the

battery if the vehicle is not to be

used  for  a  period  of  more  than

one month.

-  Wait  for  2  minutes  after

switching off the ignition

before disconnecting the

battery.

-  Never  disconnect  a  terminal

when the engine is running.

-  Never  charge  a  battery  without

first disconnecting the terminals.

-  Close  the  windows  and  the

roof  before  disconnecting  the

battery.

-  After  every  reconnection  of  the

battery,  switch  on  the  ignition

and  wait  1  minute  before

starting  to  allow  the  electronic

systems to be initialised. If slight

difficulties are experienced after

this, please consult a PEUGEOT

dealer.

To start the vehicle from another

battery:

-  Connect  the  red  cable  to  the

positive  (+)  terminals  of  the  two

batteries,

-  Connect  one  end  of  the  green

or  black  cable  to  the  negative  (-)

terminal of the slave battery,

-  Connect the other end of the green

or black cable to an earth point on

the broken down vehicle, as far as

possible from the battery,

Operate  the  starter,  let  the  engine

run.

Wait for the engine to return to idle,

then disconnect the cables.

107

-

Practical information

01-01-2006

FITTING SPEAKERS

The  factory-fitted equipment allows

the fitting of:

-  165  mm  diameter  speakers  in  the

front doors,

-  130  mm  diameter  speakers  in  the

rear doors,

-  22.5  mm  diameter  tweeters  in  the

mirror trims.

FITTING AUDIO EQUIPMENT

Your vehicle is equipped with certain

factory-fitted audio equipment:

-  roof aerial,

-  coaxial aerial cable,

-  basic interference suppression,

-  supply to front speakers,

-  supply to rear speakers,

-  two 8-way connectors.

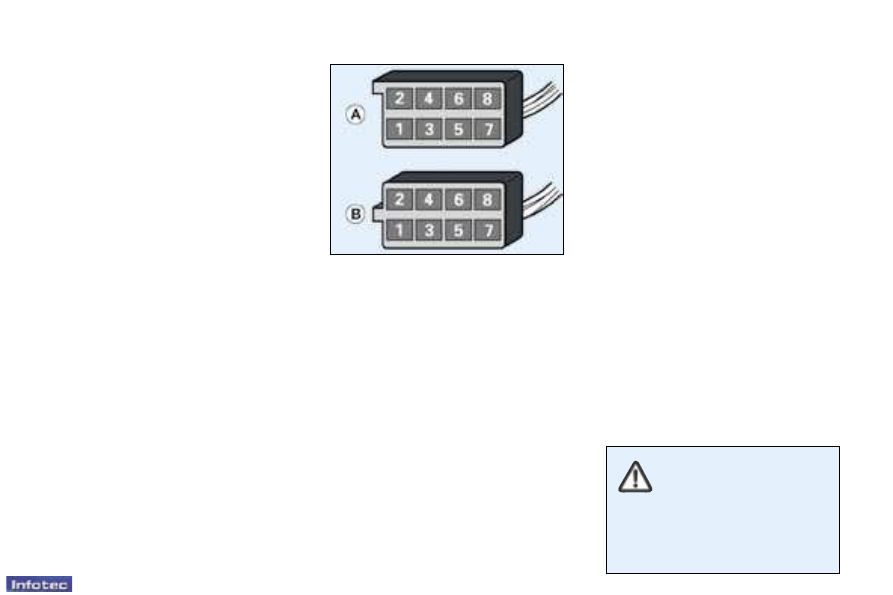

Making the connections

A1  :  -

A2  :  -

A3  :  -

A4  :  -

A5  :  -

A6  :  (+ve)  Ignition positive

A7  :  (+ve)  Permanent

A8  :

Earth

B1  :  (+)

Rear right speaker

B2  :  (-)

Rear right speaker

B3  :  (+)

Front right speaker and

tweeter

B4  :  (-)

Front right speaker and

tweeter

B5  :  (+)

Front  left  speaker  and

tweeter

B6  :  (-)

Front  left  speaker  and

tweeter

B7  :  (+)

Rear left speaker

B8  :  (-)

Rear left speaker

Consult  a  PEUGEOT

dealer  before  installing

audio

equipment

or

speakers in your vehicle.

108 - Practical information

01-01-2006

Special features of the automatic

gearboxes

When towing with all four wheels on

the ground, the following rules must

be adhered to:

-  gear lever in position

N,

-  tow the vehicle at a speed less than

30 mph (50 km/h) over a distance

of not more than 30 miles (50 km),

-  do not add oil to the gearbox.

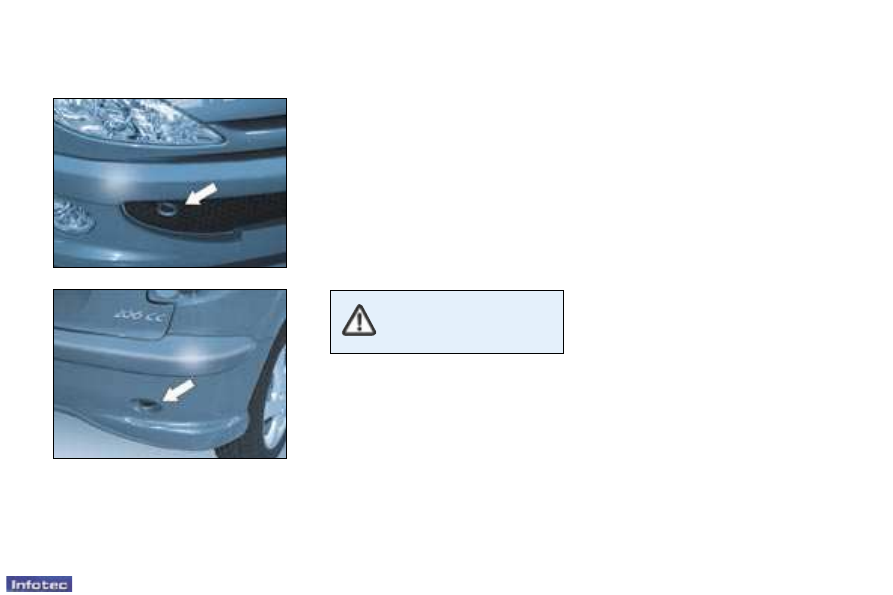

From the front or the rear

Attach the tow bar to the towing eye.

TOWING YOUR VEHICLE

Never  use  the  radiator

crossmember.

BOOT LUGGAGE CARRIER*

A  boot  luggage  carrier  is  available

from your PEUGEOT dealer.

When  it  is  used,  take  care  not  to

conceal the third brake light.

Follow  the  manufacturer's  recom-

mendations.

Without lifting (four wheels on the

ground)

You must always use a tow bar.

*  Available as an accessory.

By lifting (two wheels only on the

ground)

It  is  preferable  to  lift  the  vehicle  by

the wheels.

109

-

Practical information

01-01-2006

TOWING A TRAILER,

CARAVAN, BOAT, etc.

We  recommend  the  use  of  original

PEUGEOT  towbars  that  have  been

tested and approved from the design

stage  of  your  vehicle  and  that  the

fitting of the towbar is entrusted to a

PEUGEOT dealer.

Your  vehicle  is  primarily  designed

for  transporting  people  and  luggage

but it may also be used for towing a

trailer.

Driving  with  a  trailer  subjects  the

towing  vehicle  to  more  significant

stress  and  its  driver  must  be

particularly careful.

Air  density  decreases  with  altitude,

thus  reducing  engine  performance.

Above  1000  metres,  the  maximum

towing load must be reduced by 10%

and so on for every 1000 metres of

altitude.

Driving advice

Distribution of loads: Distribute the

load in the trailer so that the heaviest

items are as close as possible to the

axle and the nose weight approaches

the  maximum  permitted  without

exceeding it.

Cooling: Towing a trailer on a slope

increases  the  temperature  of  the

coolant.

As  the  fan  is  electrically  controlled,

its cooling capacity is not dependent

on the engine speed.

On  the  contrary,  use  a  high  gear  to

lower  the  engine  speed  and  reduce

your speed.

The maximum towing load on a long

slope  depends  on  the  gradient  and

the outside temperature.

In  all  cases,  pay  attention  to  the

coolant temperature.

If  the  warning  light  comes  on,  stop

the vehicle and switch off the engine

as soon as possible.

Tyres:  Check  the  tyre  pressures

of  the  towing  vehicle  and  of  the

trailer,  observing  the  recommended

pressures.

Braking:  Towing  increases  the

braking distance.

Lights: Check the electrical signalling

on the trailer.

Side  wind:  Take  into  acount  the

increased sensitivity to side wind.

110 - Practical information

01-01-2006

BODYWORK MAINTENANCE

To  preserve  the  paintwork  and  the

plastic  trim  on  your  vehicle,  we

recommend  that  you  wash  them

regularly.

-  by  hand:  there  are  no  specific

precautions to take;

-  using  an  automatic  car  wash:

repeated use of poorly maintained

automatic  car  washes  can  lead

to  the  appearance  of  microscopic

scratches which give the paintwork

a  matt  appearance  (especially

visible on dark colours);

-  using  a  high  pressure  washer:

always follow the recommendations

on  the  equipment  (pressure  and

spraying distance).

  If  there  are  damaged  areas  on

the  vehicle  (painted  bumpers  or

headlamps), it is not recommended

to direct the high pressure jet onto

them. Wash these areas by hand.

  Also  avoid  the  entry  of  water  into

the locks.

For  all  questions  relating  to  the

maintenance of your vehicle, contact

an approved dealer who can advise

you  on  quality  products  selected  by

our departments.

-  Clean  off  bird  drop-

pings,  resinous  depos-

its, tar stains and grease

marks  as  soon  as  pos-

sible;  (these  all  contain

substances  which  can

cause  serious  damage

to the paintwork).

-  Do not use a dry or abrasive cloth

or detergent or solvent products

to clean the double lens, complex

surface  headlamps  as  they  are

fitted with polycarbonate glass

covered in a protective finish.

-  Do  not  use  petrol,  oil  or  cloth

stain  removers  to  clean  the

bodywork  and  plastic  parts  of

your vehicle.

-  To  prevent  the  development  of

bodywork  corrosion  as  a  result

of  accidental  damage  (stone

chips,  scratches,  etc.)  have

them repaired swiftly.

111

-

Practical information

01-01-2006

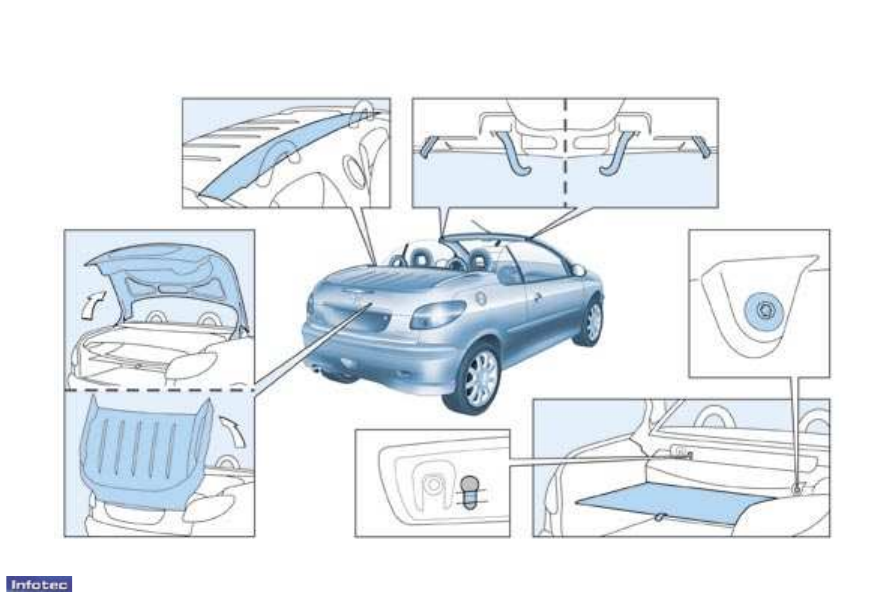

ROOF EMERGENCY MODE

112 - Practical information

01-01-2006

Moving shelf

Roof hook(s)

Pressure release

Screen

Shelf release

Boot lid

Tailgate flap

113

-

Practical information

01-01-2006

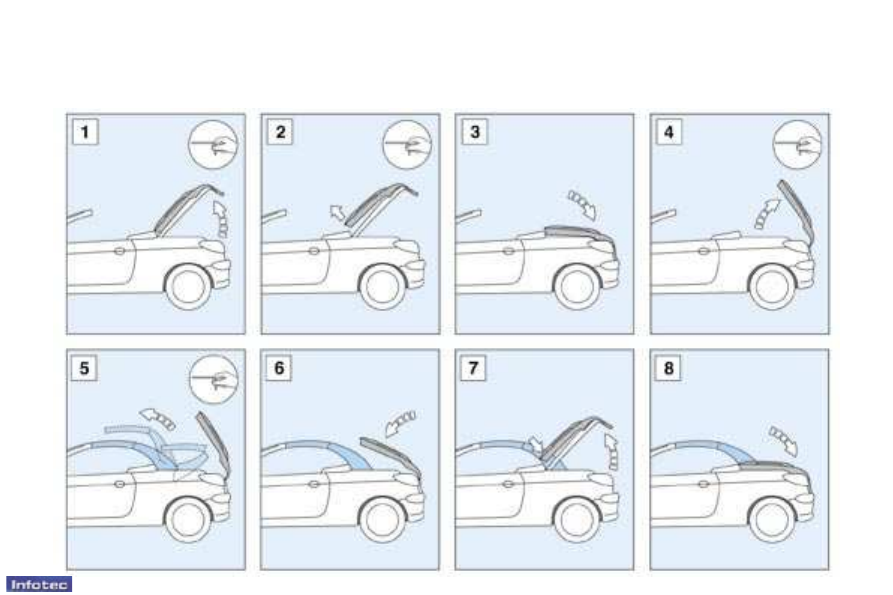

Manual closing of the roof

(emergency mode)

In  the  event  of  an  electric  or

hydraulic

 malfunction of the roof, it

is possible to close this manually.

This is an

emergency solution.

If  at  all  possible,  have  this

operation  carried  out  by  your

PEUGEOT dealer.

You  will  find below the instructions

which  enable  the  professionals  to

carry out this operation.



 Park the vehicle on level ground.



 Lower the windows.



 Switch off the ignition.



 Take the key out of the ignition.



 Apply the handbrake.



 Open the boot lid.

The roof closing operation

requires extreme caution.

Take  care  not  to  pinch

your

hands

in

the

mechanisms.

This

operation

requires

considerable  physical  force  and

may result in serious injury.

Two  people  are  needed  to  carry

out this operation.

Take  all  necessary  precautions

(gloves, ...).



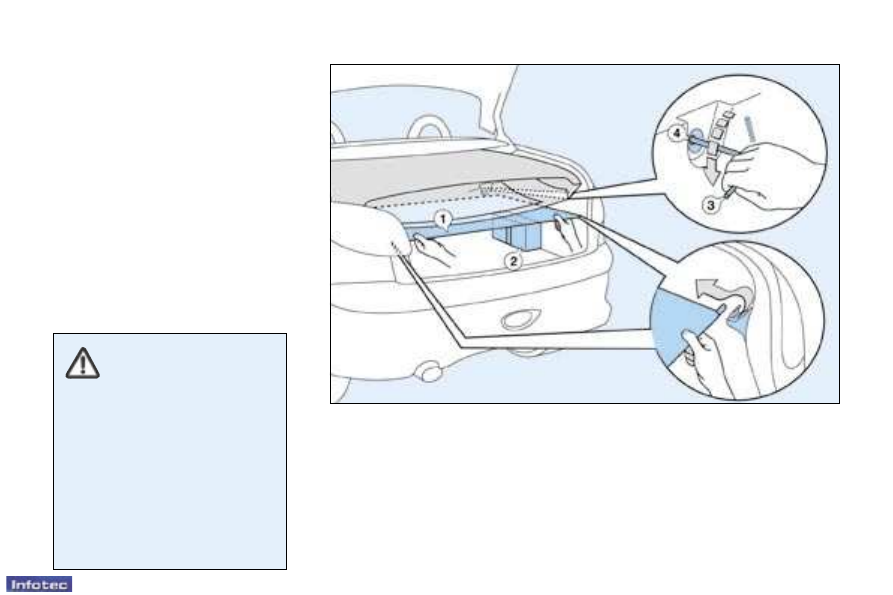

 Unhook the screen

1 and release

it while holding it steady.



 Take  the  Allen  key  out  of  the

repair aerosols insulated box

2.



 Push  the  Allen  key

3  firmly into

the  pressure  release  screw

4,

then  unscrew  it

  a  quarter  turn  to

the left.



 Remove  and  keep  hold  of  the

key.

114 - Practical information

01-01-2006



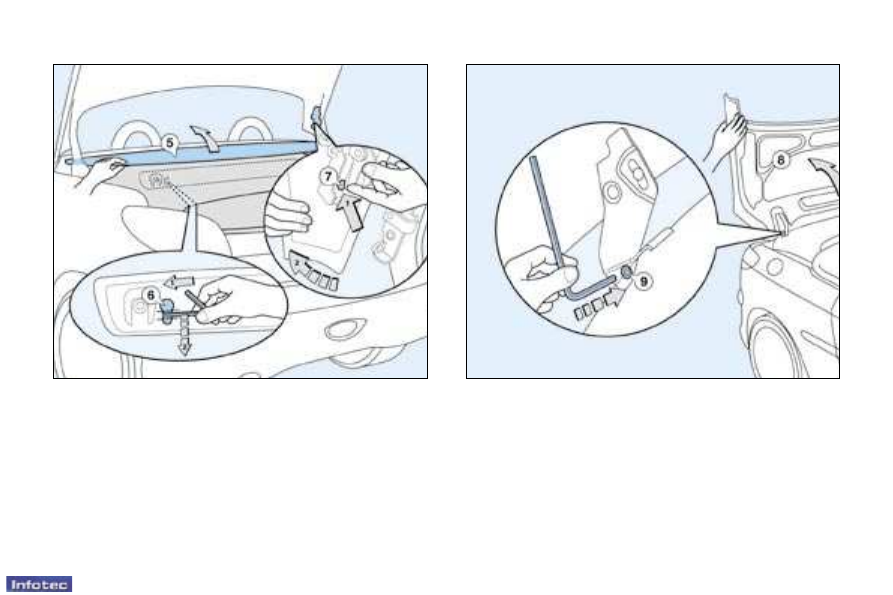

 Go  to  the  rear  left  of  the  vehicle

then  take  the  moving  shelf

5  in

your left hand.



 With  your  right  hand,  insert  the

Allen  key  into  the  opening

6  by

one centimetre (shelf release).



 Tilt  the  assembly  downwards

while supporting the shelf.



 Remove the Allen key and place it

outside the boot.



 Let  go  of  the  shelf  which  will  tilt

completely.



 Press the catch

7 while lifting the

boot  lid  then  put  the  assembly

down gently (repeat this operation

on the other side of the lid).



 Close the boot lid.



 From  the  right  rear  side  of  the

vehicle,  open  the  boot  lid

8

completely.





While  holding  the  lid,  insert

the Allen  key  (short  section)  fully

into the white eye

9. The lid thus

remains open.

115

-

Practical information

01-01-2006



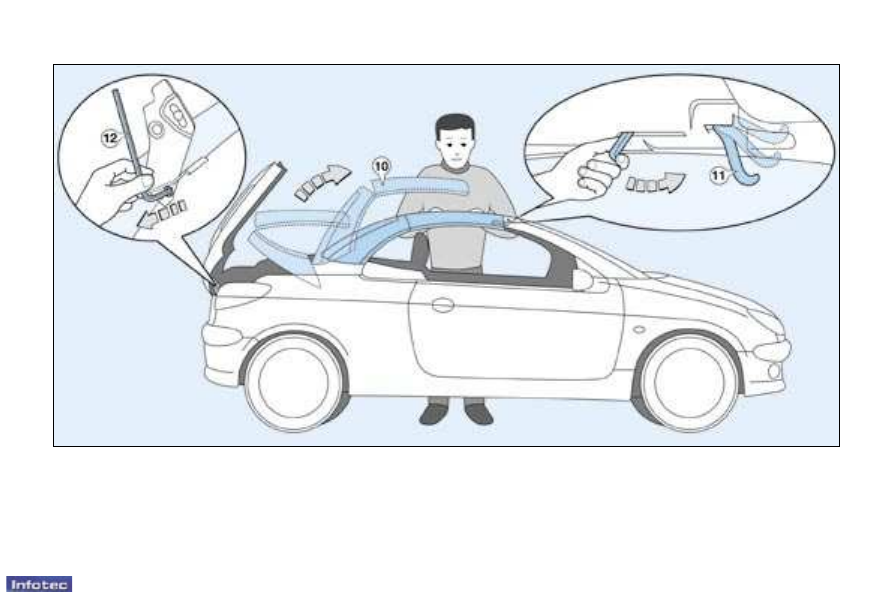

 Take  hold  of  the  roof

10,  unfold

it  (a  significant amount of force

is  necessary)  and  bring  it  into

contact  with  the  windscreen

aperture.



 Lock  the  roof  using  the  two

hooks

11.



 Take  the  Allen  key  out  of  the

eye

  12,  while  holding  the  boot

lid,  then  fold  it  down  slowly  and

steadily, without trying to lock it.

116 - Practical information

01-01-2006



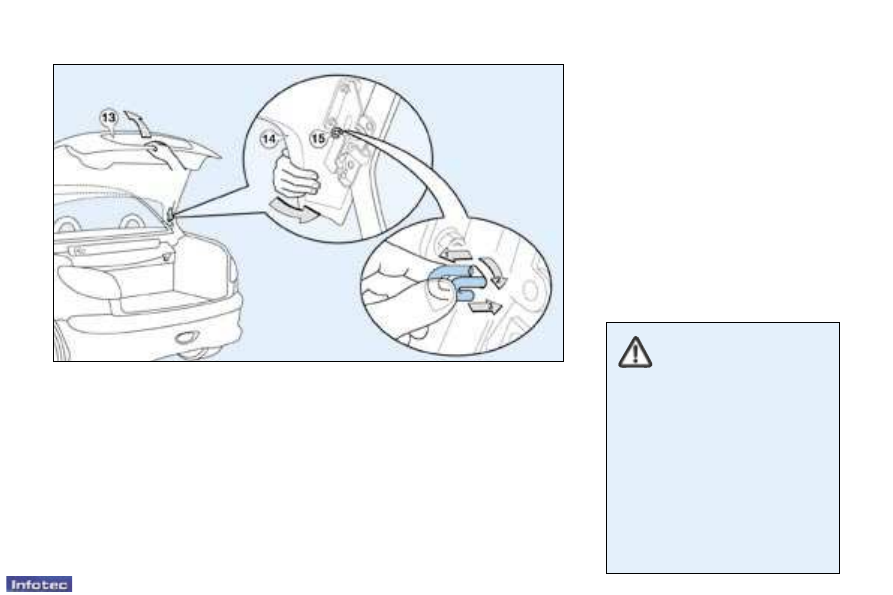

 Open the boot lid

13.



 While pressing the end of the boot

lid

14 firmly, pull the white clip 15

(located above the catch).

  Turn the white clip a quarter turn

downwards,  then  push  it  into  its

locking hole (repeat this operation

on the other side of the lid).



 Close the boot lid.

Contact a PEUGEOT dealer to have

the system checked.

The  roof  must  not  be

operated  while  a  loaded

luggage-holder is fitted on

the boot lid.

When  closing  the  roof,  to

prevent  risk  of  injury,  ensure  that

no-one  is  in  the  proximity  of  the

moving parts.

In  the  event  of  danger,  release

the control button; the operation

will  stop  immediately.  You  can

resume  the  cycle  before  the

audible signal ceases.

Closing the roof in the

event of the windows

malfunctioning

When the side windows cannot open

completely,  operation  of  the  roof  is

impossible; however, it is possible to

close it by carrying out the following

operations simultaneously:


 with  the  ignition  switched  off,

press or pull both control buttons

for the windows (2nd notch);



 place  the  ignition  key  in  the

running  position

  (2nd  notch),

without  releasing  the  window

control buttons;



 after  four  seconds,  when  an

audible signal is heard, press the

roof control button;



 when  the  roof  control  button  has

been  pressed  for  six  seconds,

the  roof  closes;  the  end  of  the

operation  is  indicated  by  an

audible signal;



 lock  the  roof  using  the  two

hooks

 11.

Contact a PEUGEOT dealer to have

the system checked.

117

-

Practical information

01-01-2006

206 CC ACCESSORIES

For  your  PEUGEOT  only  use

accessories  and  original  parts

approved by the manufacturer.

These  accessories  and  parts  are

all  adapted  to  your  PEUGEOT,

after  being  tested  and  approved

for  reliability  and  safety,  which

PEUGEOT  cannot  guarantee  for

other products.

A wide choice of original accessories,

approved by PEUGEOT, is available

through the dealer network. They all

carry the PEUGEOT guarantee:

Travel  and  Leisure:  Towbar,  boot

luggage rack, boot tray, ...

Exterior  style:  Alloy  wheels,  trims,

mud flaps, sports exhaust, ...

Technology:

Audio/telephone,

satellite  navigation  system,  CD

changers, audio systems, speakers,

audio trim, ...

Safety: Anti-theft alarm,



lift detection

alarm,  window  engraving,  wheel

locks,  warning  triangle,  first aid kit,

high  visibility  jacket,  snow  chains,

booster seats and child seats, Isofix

Kiddy seat, ...

Before fitting an electrical

accessory in your vehicle,

consult

a

PEUGEOT

dealer.

Interior equipment: Covers suitable

for  side  air  bags,  mats,  can  holder,

CD  or  cassette  storage,  aluminium

and  wood  panel  trim,

anti-air  swirl

net, ...

Note:

To  prevent  the  mat  from  becoming

caught under the pedals:

-  ensure  that  the  mat  is  positioned

and secured correctly,

-  never fit one mat on top of another.
