86 - Safety

01-01-2006

SEAT BELTS

To lock the seat belts

Pull the strap, then insert the buckle

into the stalk.

Pre-tensioning and force-limiting

front seat belts

Safety  in  the  event  of  a  frontal

impact  has  been  improved  by

the  introduction  of  pre-tensioning

and  force-limiting  front  seat  belts.

Depending on the seriousness of the

impact,  the  pre-tensioning  system

instantly tightens the seat belts firmly

against the body of the occupant.

The  pre-tensioning  seat  belts  are

armed when the ignition is on.

The force-limiting device reduces the

pressure of the seat belt against the

occupant's  body  in  the  event  of  an

accident.

Rear seat belts

The  rear  seats  are  fitted with two

three-point inertia reel seat belts.

87

-

Safety

01-01-2006

Wherever you are seated in

the  vehicle,  always  fasten

your seat belt, even for short

journeys.

Do  not  invert  the  seat  belt

buckles  as  they  will  not  fulfil their

role fully.

If  the  seats  have  armrests*,  the  lap

part  of  the  seat  belt  must  always

pass under the armrest.

Before and after use, ensure that the

seat belt is rolled up correctly.

In order to be effective, a seat belt:

-  must  be  tightened  as  close  to  the

body as possible,

-  must restrain one adult only,

-  must not bear any trace of cuts or

fraying,

-  must not be twisted,

-  must  not  be  transformed  or

modified.

Clean the seat belt straps with soapy

water  or  a  textile  cleaning  product,

sold by PEUGEOT dealers.

After folding or moving a seat or rear

bench seat, ensure that the seat belt

is positioned and rolled up correctly.

Recommendations for child seats:

-  use  a  suitable  child  seat  if  the

passenger is less than 12 years old

or shorter than one metre fifty,

-  do not use the strap-guide* when a

child seat is installed.

*  According to model.

Depending  on  the  nature  and

seriousness  of  the  impacts,

the  pre-tensioning  device  may  be

triggered  before  and  independently

of the air bags.

In all cases, the air bag warning light

comes on.

Following  an  impact,  have  the

seat  belts  system  checked,  and  if

necessary replaced, by a PEUGEOT

dealer.

89

-

Checks

01-01-2006

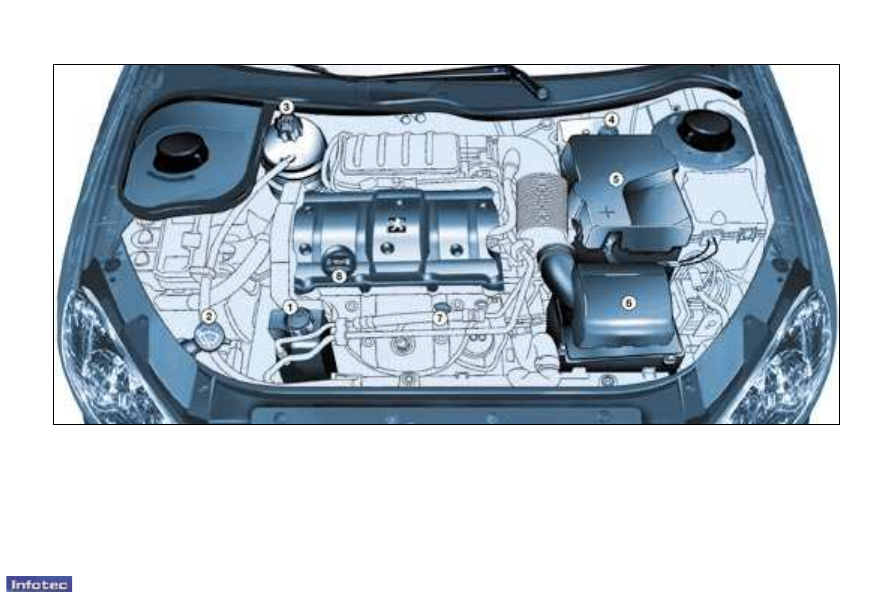

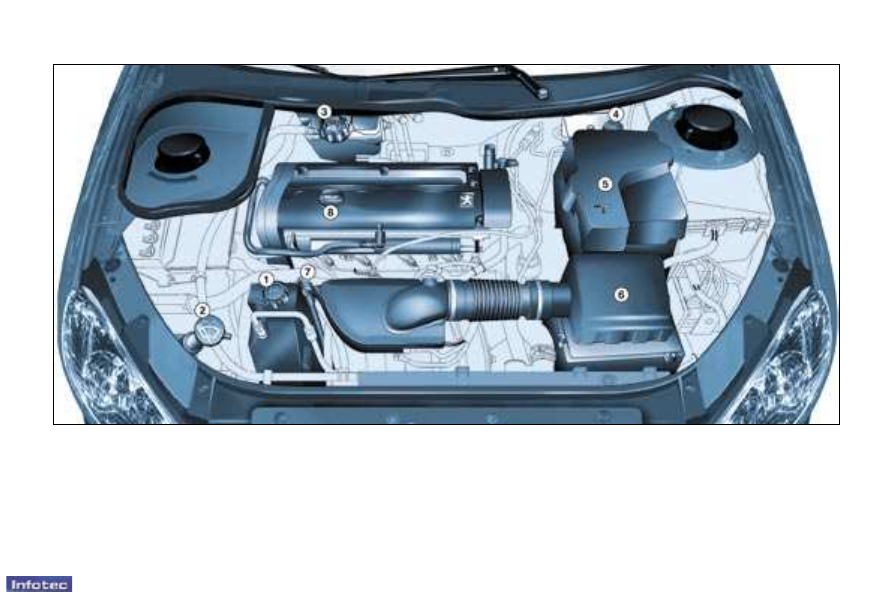

1.  Power steering reservoir.

2.  Windscreen and headlamp*

wash reservoir.

3.  Coolant reservoir.

4.  Brake fluid reservoir.

5.  Battery.

6.  Air filter.

7.  Dipstick.

8.  Engine oil reservoir.

1.6 LITRE 16V (110 bhp) PETROL ENGINE

*  According to country.

90 - Checks

01-01-2006

1 -  Power steering reservoir

2 -  Windscreen and headlamp*

wash reservoir



3 -  Coolant reservoir

4 -  Brake fluid reservoir

5 -  Battery

6 -  Air filter

7 -  Dipstick

8 -  Engine oil reservoir

2 LITRE 16 V PETROL ENGINE (138 bhp)

* According to country.

91

-

Checks

01-01-2006

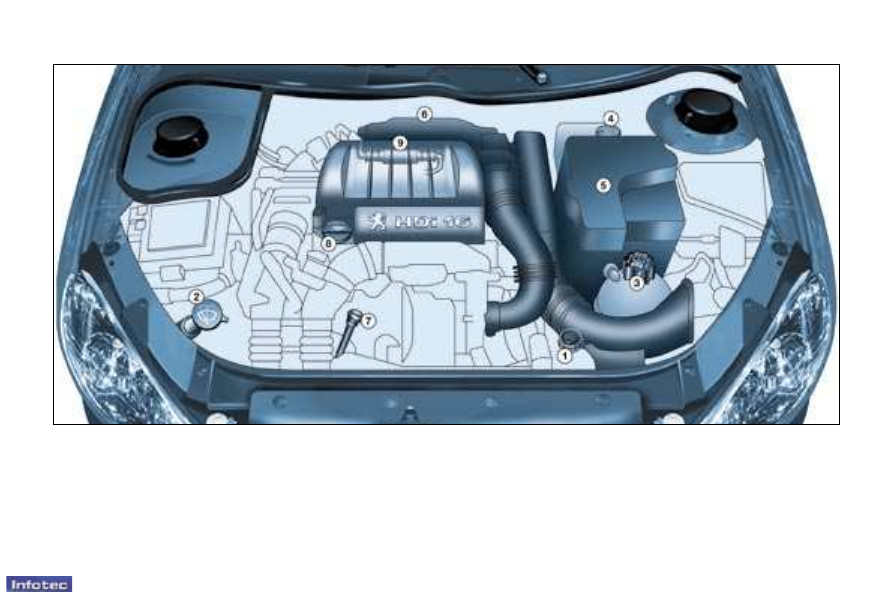

1.  Power steering reservoir.

2.  Windscreen/headlamp* wash

reservoir.

3.  Coolant reservoir.

4.  Brake fluid reservoir.

5.  Battery.

6.  Air filter.

7.  Dipstick.

8.  Engine oil reservoir.

9.  Priming pump.

1.6 LITRE 16V TURBO DIESEL HDI ENGINE (110 bhp)

* According to country.

92 - Checks

01-01-2006

CHECKING THE LEVELS

Oil level



 Check  the  level  regularly  and

top  up  between  changes.  The

maximum  consumption  is  0.5  l

per 600 miles (1000 km).

Check  the  level  with  the  vehicle

level, engine cold, using the oil level

gauge on the instrument panel or the

dipstick.

Dipstick

There  are  two  marks

on the dipstick:

A = maximum

Never  fill past this

mark.

B = minimum

To

maintain

the

reliability  of  engines

and  emission  control

systems,  the  use  of

additives  in  engine  oil

is prohibited.

Oil change

According to the information given in

the servicing booklet.

Note:  avoid  used  oil  coming

into  prolonged  contact  with  the

skin.  Empty  the  used  oil  into  the

containers intended for this purpose

in the PEUGEOT network.

Note:  the  coolant  does  not  need  to

be changed.

For  vehicles  equipped  with  a

particle  filter, the engine fan may

operate  after  the  ignition  has

been switched off, even when the

engine is cold.

Viscosity selection

In  all  cases,  the  oil  selected

must  meet  the  manufacturer's

requirements.

Brake fluid level:

The  brake  fluid must be changed

according  to  the  manufacturer's

servicing schedule.

Use  fluids recommended by the

manufacturer,  which  fulfil DOT4

standards.

Note: brake fluid is harmful to health

and very corrosive. Avoid all contact

with the skin.

Used oil

Do  not  dispose  of  used  oil,  brake

fluid or coolant into drains or onto

the ground.

Power steering reservoir





Open  the  reservoir,  with  the

engine  at  ambient  temperature.

The level should always be above

the  MIN.  mark  and  close  to  the

MAX. mark.

Windscreen and headlamp*

wash level

For  best  quality  cleaning  and  for

your  safety,  we  would  advise  that

you  use  products  recommended  by

PEUGEOT.

Cooling system

Use  the  fluid recommended by the

manufacturer.

When  the  engine  is  warm,  the

temperature  of  the  coolant  is

controlled by the engine fan. As this

fan can operate with the ignition key

removed  and  because  the  cooling

system  is  pressurised,  wait  for  at

least  one  hour  after  the  engine  has

stopped  before  carrying  out  any

work.

Slacken  the  cap  by  two  turns  to

release the pressure to prevent any

risk  of  scalding.  When  the  pressure

has  dropped,  remove  the  cap  and

top up the level.

*  According to country.

Diesel additive level (Diesel)

If  a  message  on  the  multifunction

display indicates a low diesel additive

level  accompanied  by  an  audible

signal,  this  additive  must  be  topped

up.  Contact  a  PEUGEOT  dealer  as

soon as possible.

93

-

Checks

01-01-2006

Particle filter (Diesel)

The maintenance of the particle filter

must be carried out by a PEUGEOT

dealer  in  accordance  with  the

manufacturer's servicing schedule.

Note: following prolonged operation

of  the  vehicle  at  very  low  speed

or  at  idle,  you  may,  in  exceptional

circumstances,  notice  discharges

of  water  vapour  at  the  exhaust  on

acceleration. This does not have any

adverse  effect  on  the  behaviour  of

the vehicle or on the environment.

Only use products recom-

mended  by  PEUGEOT

or  products  of  equivalent

quality and specifications.

To

ensure

best

performance

from

components  as  important  as  the

power  steering  and  the  braking

system,  PEUGEOT  selects  and

offers quite specific products.

To prevent damage to the electrical

units, avoid washing the engine.

CHECKS

Battery

At  the  start  of  winter,  have  your

battery  checked  by  a  PEUGEOT

dealer.

Air filter and passenger

compartment filter

Have  the  filter elements replaced

regularly.

  If  you  drive  in  dusty

conditions, change them twice as

often.

Brake pads

Brake pad wear depends on the style

of  driving,  in  particular  for  vehicles

which  are  used  in  town,  over  short

distances

.

It  may  be  necessary  to  check  the

thickness of the pads, even between

services.

Handbrake

Where  the  handbrake  travel  is  too

great  or  there  is  a  reduction  in  the

performance  of  the  system,  the

handbrake should be adjusted, even

between services.

Have  the  system  checked  by  a

PEUGEOT dealer.

Oil filter

Change  the  filter

regularly,

in

accordance  with  the  servicing

schedule.

RUNNING OUT OF FUEL

(DIESEL)

If  you  should  run  out  of  fuel,  it  is

necessary to re-prime the circuit:

1.6 litre HDI 16V engine

-  fill the fuel tank with at least five

litres of diesel,

-  unclip  the  style  cover  to  gain

access to the re-priming pump,

-  squeeze  and  release  the  manual

re-priming pump, until fuel appears

in  the  transparent  pipe  with  the

green connector,

-  operate the starter until the engine

starts.

Manual gearbox

This does not require an oil change.

Check  the  level  in  accordance

with  the  manufacturer's  servicing

schedule.

To  check  the  main  levels  and

certain components, in accordance

with the manufacturer's servicing

schedule,  refer  to  the  pages

of  the  servicing  booklet  which

correspond  to  your  vehicle's

engine.

94 - Practical information

01-01-2006

The

aerosol

cans

enable  you  to  carry

out  a  temporary  repair

(maximum speed 50 mph

(80 km/h)).

After  use,  the  tyre  must  be

replaced.  As  the  aerosol  cans

are pressurised, they must not be

exposed  to  a  temperature  above

50°C.
Store them away from heat in their

insulated storage box

.

PUNCTURES

Because  this  version  does  not

possess  a  spare  wheel,  you  have

a  repair  kit



(two  aerosols  for  tyre

repairs),  stored  in  an  insulated

storage box

1 secured by a strap to

the  right-hand  side  or  the  left-hand

side  (if  the  vehicle  is  equipped  with

the JBL audio system) of the boot.



 Remove  the  connector  and

immediately drive at least 3 miles

(5 km).



 If possible, check the pressure of

the tyre.



 Then

immediately

drive

  at

moderate  speed  to  the  nearest

garage.

Using a repair aerosol

(See  also  the  instructions  on  the

aerosols).


  If  possible  remove  the  foreign

body  which  caused  the  puncture

and deflate the tyre.



 Position  the  wheel  so  that  the

valve is horizontal to the ground.



 Shake  the  aerosol  vigorously

before use. (In very cold weather,

warm  the  aerosol  for  a  few

minutes in your hands).



 Fix the aerosol connector onto the

valve, keeping it centralised.



 Hold  the  valve  against  the  hole

in the wheel rim and at the same

time empty the aerosol, keeping it

upright.



 Maintain  the  pressure  firmly for

one minute.

95

-

Practical information

01-01-2006

CHANGING A WHEEL





Park  the  vehicle  on  level,  stable,

non slippery ground.



 Apply the handbrake, engage first

gear or reverse (position

P on the

automatic gearbox) and switch off

the ignition.



 Chock the rear of the wheel with

the shim

2 diagonally opposite the

wheel to be changed.

Removing the wheel



 Remove the wheel trim using the

wheelbrace

1  by  pulling  next  to

the valve.



Loosen  the  wheel  bolts  (for

vehicles  fitted with alloy wheels,

remove  the  chrome  wheel  bolt

covers first; see "Features of alloy

wheels", following page).



Position  the  jack

  3  at  one  of  the

four  locations

A  underneath  the

vehicle, as close as possible to the

wheel to be changed. Ensure that

the entire surface of the jack base

plate is in contact with the ground.



Extend the jack

3.



Remove the bolts and release the

wheel.

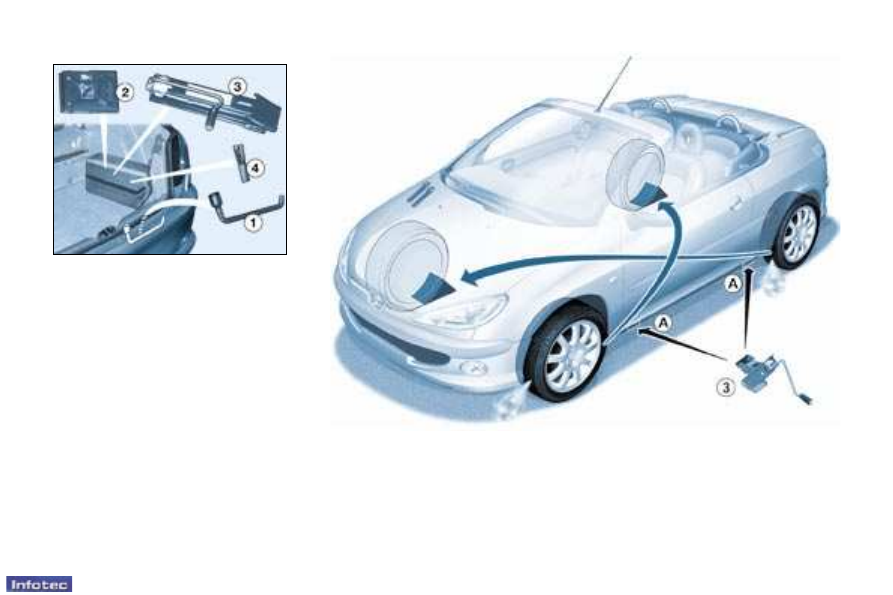

Tools for changing a wheel

1 -  Wheelbrace fitted to the lining of

the boot on the rear



right side.

2 -  Shim.

3 -  Jack.

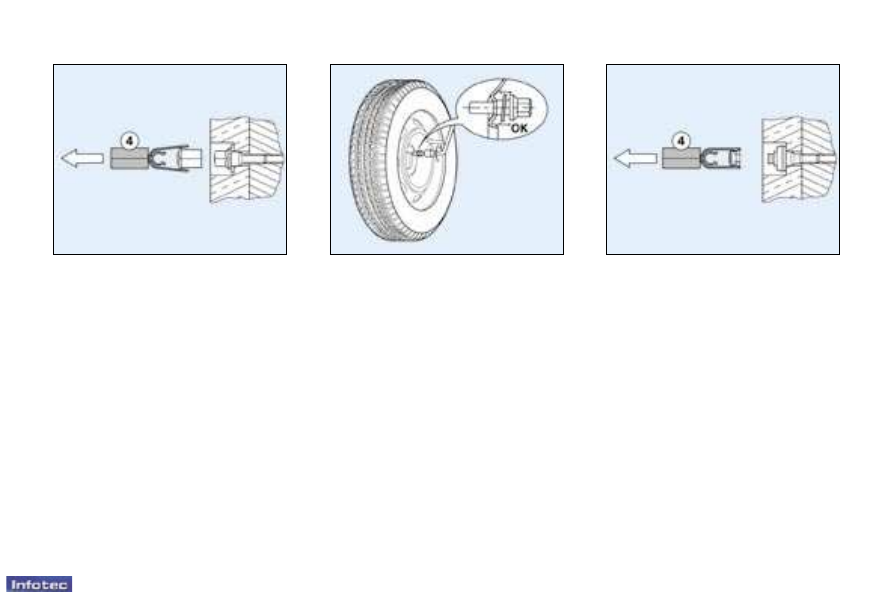

4 -  Tool for removing wheel bolt

trims.

96 - Practical information

01-01-2006

For  your  safety,  always

change a wheel:

-  on level, stable and non slippery

ground,

-  with the handbrake applied and

with the ignition switched off,

-  with  first

or

reverse

gear

engaged  (position

P  for  the

automatic gearbox),

-  with the vehicle chocked.

Never  go  underneath  a  vehicle

which  is  supported  only  by  a

jack (use an axle stand).

After changing the wheel:

-  As  soon  as  possible,  contact  a

PEUGEOT  dealer  to  verify  the

tyre pressure and check that the

wheel bolts are tight.

Refitting the wheel



 After  positioning  the  wheel,

pre-tighten  the  bolts  using  the

wheelbrace

1.



 Compress the jack

3 and release

it.



 Fully  tighten  the  bolts  using  the

wheelbrace

1.



 Replace the wheel trim, starting at

the valve passage hole, and press

on it using the palm of the hand.

Replace the shim and the jack in the

box, then store the tools in the boot.

97

-

Practical information

01-01-2006

SPECIAL FEATURES OF

ALLOY WHEELS

Bolt covers

The  bolts  on  the  alloy  wheels  are

covered  with  chrome-plated  trim

caps.

Remove them using the yellow tool

4

before slackening the bolts.

Refitting the spare wheel*

If  your  vehicle  is  fitted with a steel

spare  wheel,  when  fitting the wheel

it  is

normal  to  notice  that  the  bolt

washers  do  not  come  into  contact

with  the  wheel.  The  spare  wheel  is

held in place by the conical support

of each bolt.

Wheel anti-theft bolts

If  your  wheels  are  fitted with anti-

theft  bolts  (one  per  wheel),  the

chrome-plated  trim  cap  and  then

the plastic cover on the wheel must

be  removed,  using  tool

4,  before

slackening  the  bolt  using  the  anti-

theft socket (located in the glove box)

and the wheelbrace

1.

Note: take a careful note of the code

number engraved on the head of the

anti-theft socket. This will enable you

to obtain a duplicate anti-theft socket

from a PEUGEOT dealer.

*  According  to  model  and  destina-

tion.

Fitting snow tyres

If you fit snow tyres mounted on steel

rims onto your vehicle, it is

 essential

to use special bolts available from a

PEUGEOT dealer.

98 - Practical information

01-01-2006

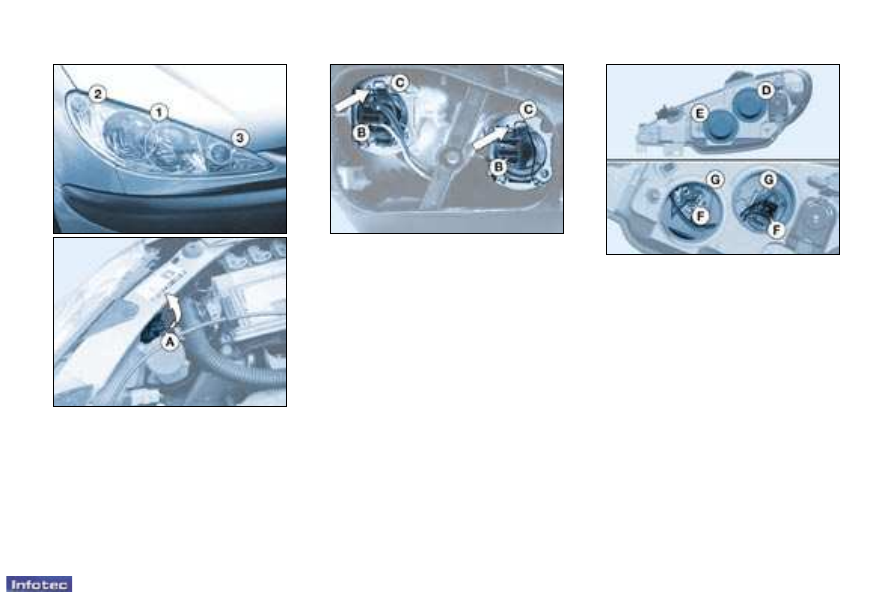

CHANGING A BULB

To make access easier,

on the right-

hand  side,  first remove the screen

wash reservoir filler pipe:


 align the notches by turning,



pull upwards.

Depending  on  the  version  of  your

vehicle,  refer  to  the  corresponding

dipped  headlamps  /  main  beam

headlamps combination.

1a. Dipped headlamps H7 55W /

main beam headlamps

H7 55W



 Pull  the  tab

  A  upwards  then

rearwards  and  remove  the

protective cover.



 Disconnect the connector(s)

B.



 Press the end of the securing clip

C to remove it. Change the faulty

bulb.



 On fitting, ensure that the direction

notches are in the correct position

and  that  the  clip  is  secured

correctly.



 Reconnect the connector.



 Replace the protective cover, then

the  screen  wash  reservoir  filler

pipe (right-hand side).

1b. Dipped headlamps H7 55W /

main beam headlamps

H1 55W



 Remove the protective cover

D for

the H7 55W bulb or

E for the H1

55W bulb.



 Disconnect the connector(s)

F.



 Press  the  end  of  the  securing

clip(s)

G  to  remove  it(them).

Change the faulty bulb.



 On fitting, ensure that the direction

notches are in the correct position

and  that  the  securing  clip(s)

is(are) secured correctly.



 Reconnect the connector.



 Replace  the  protective  cover(s),

then  the  screen  wash  reservoir

filler pipe (right-hand side).

99

-

Practical information

01-01-2006

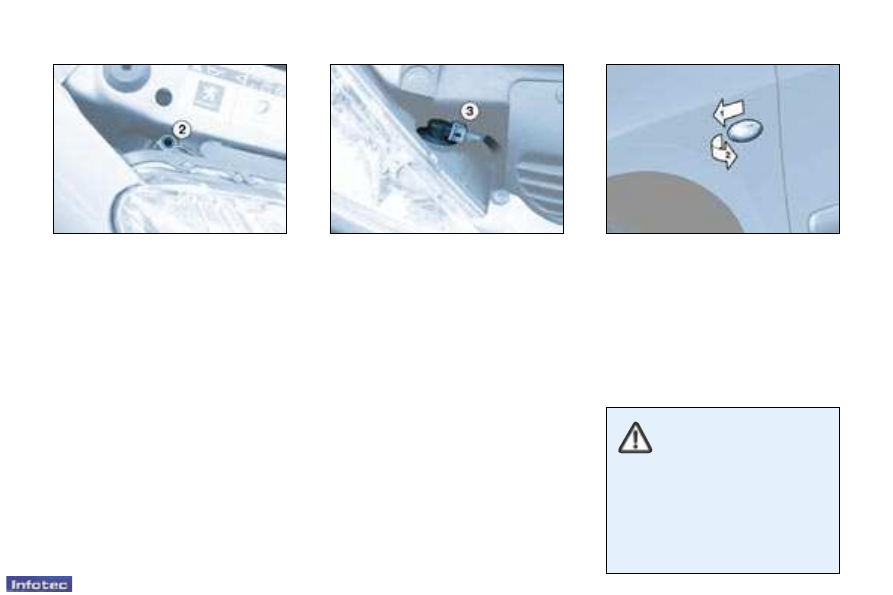

2.  Side lights W5W



 Turn the pin connector

2 a quarter

turn and remove it.



 Change the bulb.

Amber direction indicator side

repeater WY5W



Push  the  repeater  forwards  and

release it.



 Remove the repeater and change

it.

It can be obtained from a PEUGEOT

dealer.

Handle  the  bulbs  with  a

dry cloth.
The  headlamps  are  fitted

with polycarbon glass with

a protective coating.

 Do not clean

them  using  a  dry  or  abrasive

cloth,  or  using  detergents  or

solvents.

Use a sponge and soapy water.

3.  Amber direction indicators

PY21W



Turn the pin connector

3 a quarter

turn  (towards  the  front  of  the

vehicle) and remove it.



Change the bulb.

100 - Practical information

01-01-2006

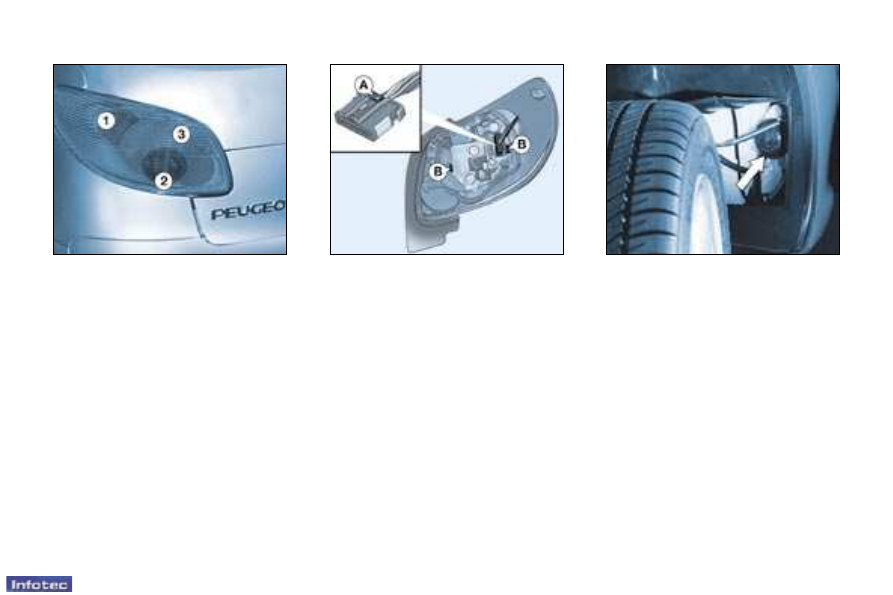

1.  Direction indicators P21W.

2.  Reversing lights P21W.

3.  Brake lights/side lights P21/5W.

Rear lights

Unclip  the  luggage  compartment

side trim.

Remove the wing bolt.

Release the light unit.

Press  the  lug

 A  and  disconnect  the

connector.

Remove the foam.

Move  aside  the  tabs

B  and  remove

the bulb holder.

Change the faulty bulb.

When  refitting, ensure that the bulb

holder and the light are repositioned

correctly.

Front fog lamps H1 55W

Press underneath the access flap to

release it.

Open the flap.

Turn the cover to remove it.

Disconnect the bulb.

Pinch both ends of the securing clip

to release the bulb.

101

-

Practical information

01-01-2006

Rear fog lamp P21W

Unclip  the  light  and  release  the

assembly.

Turn the pin connector a quarter turn

and remove it.

Change the bulb.

Number plate lights W5W

Insert  a  thin  screwdriver  into  one  of

the exterior holes of the transparent

cover.

Push it outwards to unclip it.

Remove the transparent cover.

Change the faulty bulb.

102 - Practical information

01-01-2006

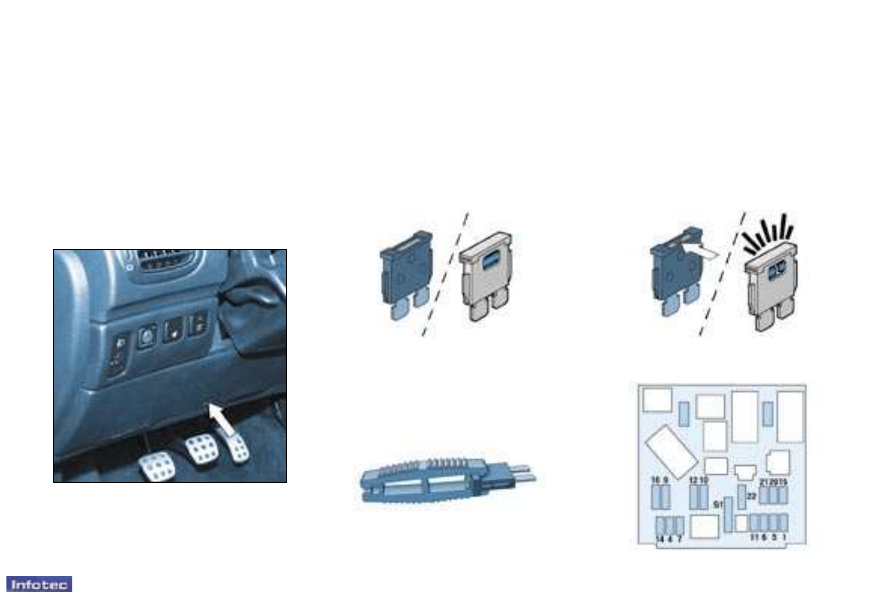

Removing and refitting a fuse

Before  changing  a  fuse,  the  cause

of  the  fault  must  be  found  and

remedied.  The  fuse  numbers  are

indicated on the fuse box.

Use the pliers

A.

CHANGING A FUSE

The  fuse  boxes  are  located  under



the  instrument  panel  and  in  the

engine compartment.

The spare fuses and the pliers

 A are

secured  on  the  inside  of  the  fascia

fuse box cover.

Correct

Incorrect

Pliers

 A

Always replace a faulty fuse



with

a fuse of the same rating (two fuse

types according to manufacturer -

see image).

Fascia fuse box

Unscrew  the  catch  a  quarter  turn

using a coin, then remove the cover

to gain access to the fuses.
