Peugeot 206 CC. Руководство - часть 28

30-06-2003

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ

106

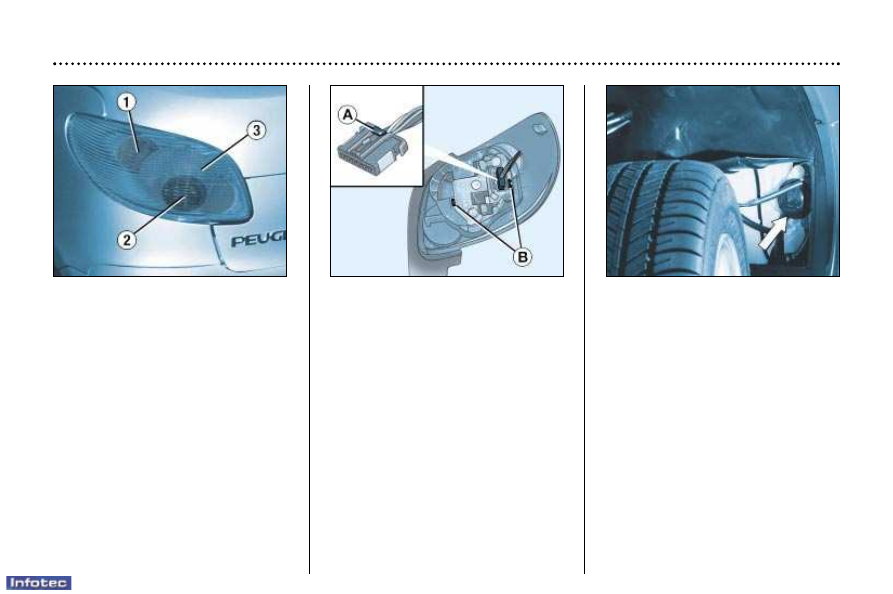

Задние фонари

Снимите

боковую

обшивку

багажного отсека.

Отверните барашковый винт.

Снимите блок фонарей.

Нажмите на выступ A и отсоедините
электрический разъем.

Выньте пенопласт.

Разведите

в

стороны

лапки

фиксатора  В и  выньте  плату  с
лампами.

Замените перегоревшую лампу.

При  обратной  установке  проследите
за  тем,  чтобы  плата  с  лампами  и
фонарь  правильно  стали  на  свои
места.

1. Указатели поворота. Тип лампы :

P21W.

2. Фонари заднего хода. Тип лампы :

P21W.

3. Стоп-сигналы / габаритные

фонари. Тип лампы : P21/5W.

Передние противотуманные

фары с лампой Н1 55W

Нажмите на низ лючка, чтобы снять
его.

Откройте лючок.

Поверните крышку, чтобы снять ее.

Отсоедините от лампы провод.

Нажмите на лапки фиксатора, чтобы
вынуть лампу.

30-06-2003

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ

107

Задний противотуманный

фонарь с лампой P21W

Освободите  фиксаторы  и  снимите
фонарь.
Поверните  патрон  на  четверть
оборота и выньте его.
Замените лампу.

Фонарь освещения заднего

номерного знака с лампой

W5W

Снимите рассеиватель, поддев его с
двух сторон небольшой отверткой.
Вставьте тонкую отвертку в одно из
наружных отверстий рассеивателя.
Протолкните  его  наружу,  чтобы
снять его с фиксаторов.
Снимите рассеиватель.
Замените перегоревшую лампу.

30-06-2003

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ

108

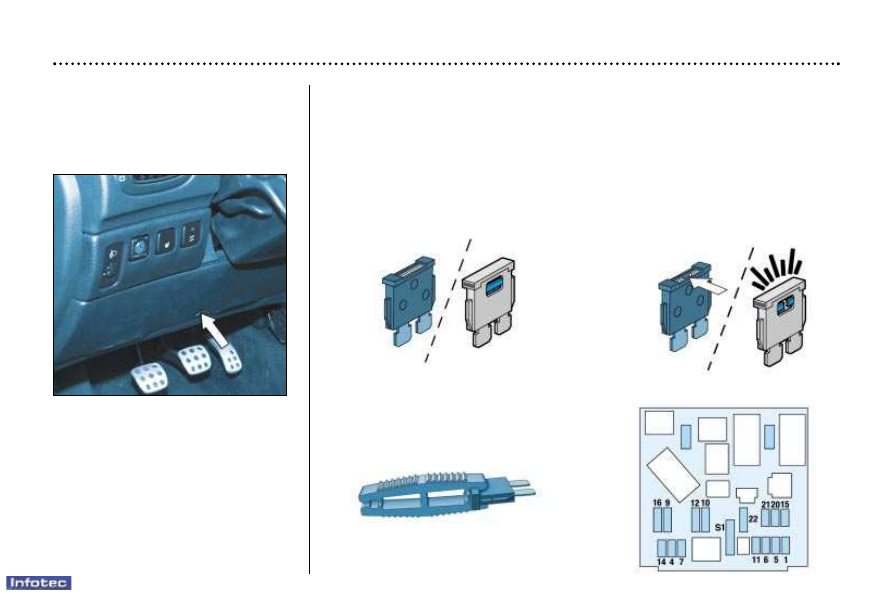

Блок предохранителей под

панелью приборов

Чтобы  открыть  его,  с  помощью
монетки  поверните  на  четверть
оборота

винт,

расположенный

в

крышке блока.
Запасные  предохранители,  а  также
специальный

пинцет

А

для

их

демонтажа

расположены

на

внутренней

поверхности

крышки

блока

предохранителей,

расположенного в приборной панели.

Замена предохранителей
Перед  заменой  сгоревшего  предохранителя  необходимо  выяснить  и  устранить
причину  неисправности.  Номера  предохранителей  нанесены  на  панели  блока
предохранителей.
Для демонтажа предохранителей используйте специальный пинцет А.
Сгоревший  электрический  предохранитель  (ток  на  нем  указан)  заменяйте

предохранителем того же номинала.

Исправный

Сгоревший

ЗАМЕНА ЭЛЕКТРИЧЕСКОГО

ПРЕДОХРАНИТЕЛЯ
Блоки

с

электрическими

предохранителями

находятся

в

салоне  под  приборной  панелью  и  в

моторном отсеке.

Пинцет А
