В случае неисправности

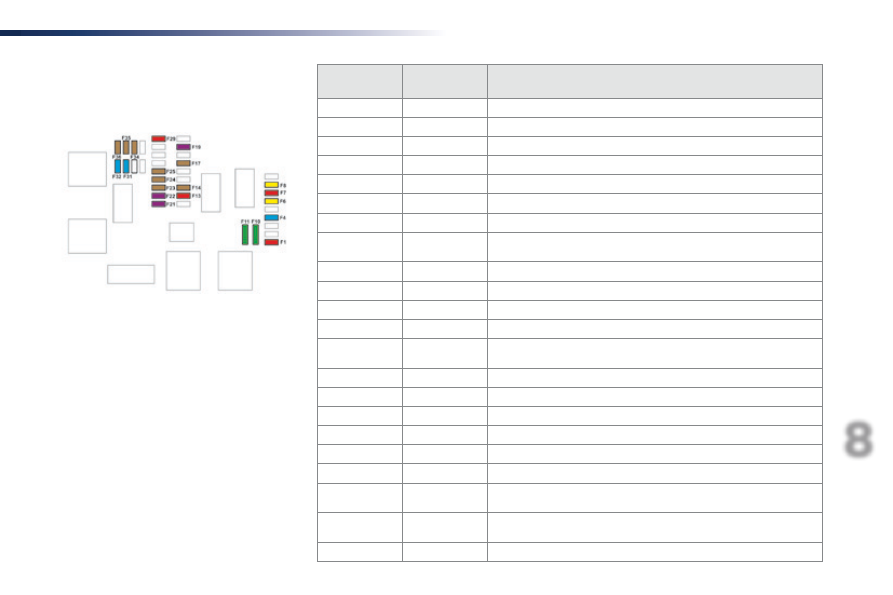

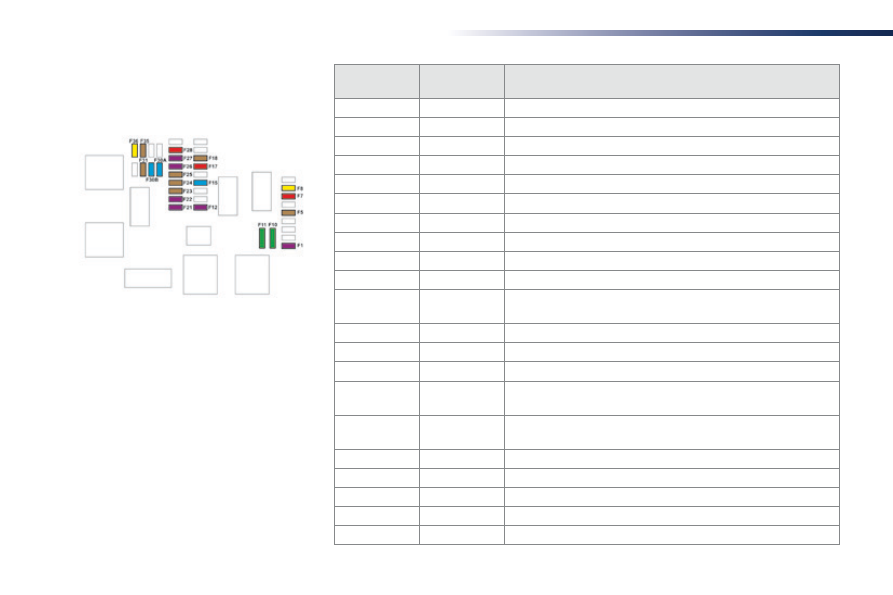

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F1

10

Электроусилитель рулевого управления, контактор педали сцепления.

F4

15

Звуковой сигнал.

F5

20

Насос переднего и заднего стеклоочистителей.

F6

20

Насос переднего и заднего стеклоочистителей.

F7

10

Розетка 12 В задняя.

F8

20

Очиститель заднего стекла простой или двойной.

F10/F11

30

Замки внутренние, наружные, передние и задние.

F13

10

Передняя панель кондиционера воздуха, панель автомагнитолы,

рычаг коробки передач, проекционный экран "хед-ап".

F14

5

Охранная сигнализация, вызовы срочной и технической помощи.

F17

5

Панель приборов.

F19

3

Блок переключателей на рулевом колесе.

F21

3

Система дистанционного ключа-пульта или противоугонная система.

F22

3

Датчик дождя и света, многофункциональная

видеокамера.

F23

5

Сигнализатор непристегнутых или отстегнутых ремней безопасности.

F24

5

Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.

F25

5

Подушки безопасности.

F29

20

Автомагнитола, сенсорный экран, CD-плеер, навигатор.

F31

15

Автомагнитола (+ АКБ).

F32

15

Розетка 12 В передняя.

F34

5

Система слежения за слепыми зонами, электические

регулировки наружных зеркал.

F35

5

Жиклеры с подогревом, регулятор угла наклона фар.

F36

5

Зарядка переносной лампы, задний плафон.

Версия 1 (Eco)

Приведенные здесь предохранители разнятся в
зависимости от комплектации вашего автомобиля.

314

В случае неисправности

Предохранитель



№

Номинальный ток,



А

Защищаемая цепь

F1

3

Система дистанционного ключа-пульта или противоугонная система.

F5

5

Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.

F7

10

Задняя панель кондиционера, усилитель Hi-Fi.

F8

20

Очиститель заднего стекла простой или двойной.

F10/F11

30

Замки внутренние, наружные, передние и задние.

F12

3

Охранная сигнализация.

F17

10

Розетка 12 В задняя.

F18

5

Вызовы срочной и технической помощи.

F21

3

Зарядка переносной лампы, задний плафон.

F22

3

Лампа подсветки перчаточного ящика, задние плафоны.

F23

5

Система слежения за слепыми зонами, электические

регулировки наружных зеркал.

F24

5

Блок переключателей на рулевом колесе.

F25

5

Регулятор угла наклона фар.

F26

3

Сигнализатор непристегнутых или отстегнутых ремней безопасности.

F27

3

Датчик дождя и света, многофункциональная

видеокамера.

F28

10

Передняя панель кондиционера воздуха, панель автомагнитолы,

рычаг коробки передач, проекционный экран "хед-ап".

F30A или B

15

Автомагнитола (+ АКБ).

F31

5

Подушки безопасности.

F33

15

Розетка 12 В передняя.

F35

5

Панель приборов.

F36

20

Автомагнитола, сенсорный экран, CD-плеер, навигатор.

Версия 2 (Full)

Приведенные здесь предохранители разнятся в
зависимости от комплектации вашего автомобиля.

315

8

В случае неисправности

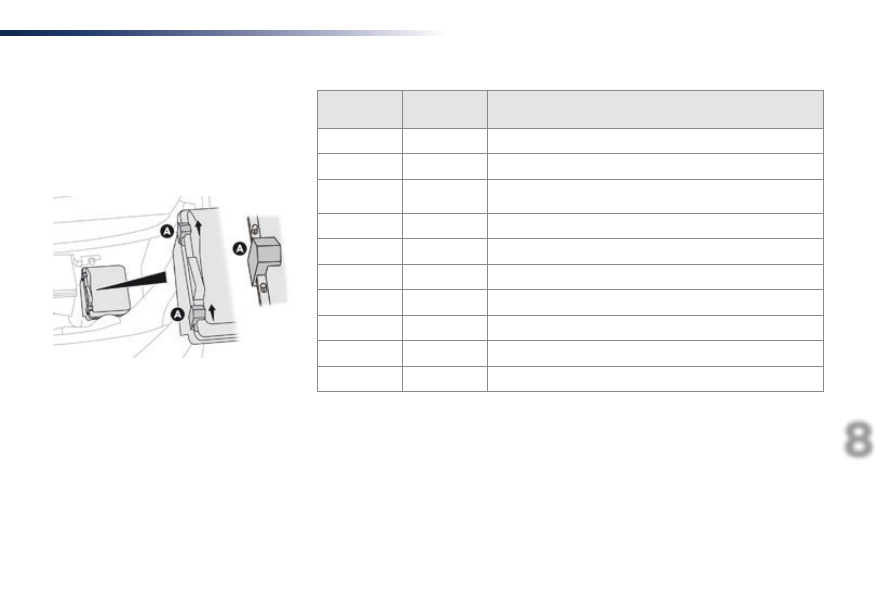

Блок предохранителей в

моторном отсеке

F

  Открепите оба фиксатора A.

F

  Снимите крышку.

F

  Замените предохранитель.

F

  После завершения работы плотно

закройте крышку блока и закрепите ее
фиксаторами A, чтобы обеспечить его
герметичность.

Предохранитель

№

Номинальный ток,

А

Защищаемая цепь

F12

5

Жиклеры с подогревом.

F14

25

Насос переднего и заднего стеклоочистителей.

F15

5

Фронтальный радар-детектор системы автоматического
торможения. Электроусилитель рулевого управления.

F17

10

Интеллектуальный коммутационный блок.

F19

30

Мотор очистителя ветрового стекла.

F20

15

Насос переднего и заднего стеклоомывателей.

F21

20

Насос омывателя фар.

F22

15

Звуковой сигнал.

F23

15

Правая фара дальнего света.

F24

15

Левая фара дальнего света.

Этот блок предохранителей расположен
в моторном отсеке возле аккумуляторной
батареи.

Приведенные здесь предохранители разнятся в зависимости от комплектации вашего автомобиля.

Доступ к предохранителям

316

В случае неисправности

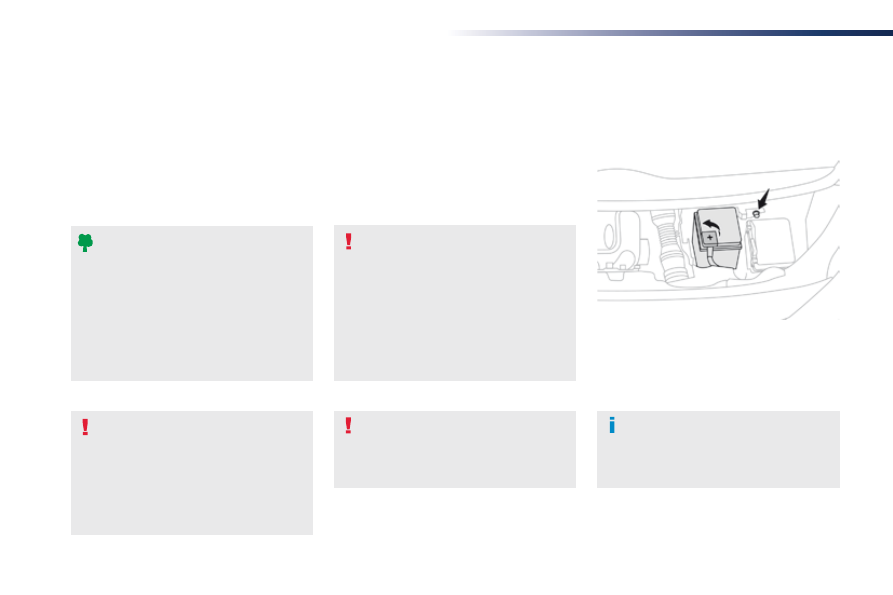

Аккумуляторная батарея 12 В

Аккумуляторная батарея расположена под
капотом.
F

  Отоприте замок капота из салона и откройте его.

F

  Закрепите капот на стойке.

Доступ к батарее

Порядок действий по пуску двигателя от
дополнительной батареи или по зарядке
разряженной аккумуляторной батареи.

Общие сведения

Свинцовые стартерные аккумуляторные батареи

Перед началом работ с АКБ примите
меры для защиты глаз и лица.
Любые работы с акумуляторной
батареей следует проводить в
проветриваемом месте, вдали от
открытого огня и источников искр,
чтобы не допустить взрыва или
воспламенения.
По окончании работ вымойте руки.

На модификациях с системой "стоп-старт"
используется 12-вольтная свинцово-кислотная
аккумуляторная батарея с особыми технико-
эксплуатационными характеристиками.
Ее замену следует осуществлять
исключительно в сервисной сети PEUGEOT
или в специализированном техцентре.

Никогда не пытайтесь запустить
двигатель "с толчка" или "с буксира",
если у вас автоматическая коробка
передач.

Автомобильные аккумуляторные батареи

содержат вредные вещества - серную кислоту

и свинец.

Их следует снимать с эксплуатации в

соответствии с действующими правилами и ни в

коем случае не смешивать с бытовыми отходами.

Отслужившие элементы питания и

аккумуляторные батареи следует сдавать

на специализированные пункты сбора таких

отходов.

Более подробную информацию
о

Капоте и о Двигателе см. в

соответствующих рубриках.

F

  Снимите с батареи пластмассовый

кожух, закрывающий вывод (+).

Вывод (-) батареи недоступен.
Вынесенная точка подключения к массе
расположена в передней части автомобиля.
