ПРОВЕРК А : ТОРМ ОЗНАЯ ЖИДК ОСТЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  Тормозная  жидкость  оказывает  вредное  воздействие  на  здоровье.  Не  допускайте  ее
попадания на кожу или в глаза. В случае попадания в глаза немедленно промойте большим количеством
воды в течение нескольких минут.

ВНИМ АНИЕ :  Тормозная  жидкость  оказывает  сильное  коррозийное  действие  на  окраску.  В  случае
попадания на кузова немедленно очистите поверхность.

1. Инструменты

(* ) Если список не исчерпывающий, смотрите каталог «Оборудование и материалы».

2. Проверка

Снимите фильтр бачка с тормозной жидкостью.

ОБЯЗАТЕЛЬНО :  Не  допускается  никакого  загрязнения  тормозной  жидкости.  Тормозная  жидкость
должна быть прозрачной и свободной от взвешенных частиц и осадка.

Проверьте тормозную жидкость в соответствии с методом, рекомендованным изготовителем аппарата.

ПРИМ ЕЧАНИЕ :  Если  проверяемая  величина  ниже  минимальной  точки  кипения  («влажной»)  или  в
пределах  отклонения  +  10  %  от  этой  величины,  замените  тормозную  жидкость (см.  соответствующую
операцию).

ОБЯЗАТЕЛЬНО : (см. соответствующую операцию).

Тестер тормозной жидкости (* )

М арка

Номер (реферанс)  Тип

SURETEST

TLF

Измерение точки закипания тормозной жидкости

DOW AUTOM OTI VE

BETATEST

ОБОРУ ДОВАНИЕ FACOM   DF.16

EBT

06.1

Измерение степени гигроскопичности тормозной
жидкости

К онтрольные значения

Тормозная жидкость  М инимальная точка кипения «жидкая»
DOT 3

140 °C

DOT 4

155 °C

SUPER DOT 4

180 °C

DOT 5

180 °C

СНЯТИЕ ­ У СТАНОВК А : ГЛАВНЫЙ ЦИЛИНДР

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Снятие

Отключить положительный кабель аккумуляторной батареи.
Отсоединить и сдвинуть : Блок предохранителей .
Снять крышку аккумуляторной батареи .
Отключить отрицательный кабель аккумуляторной батареи.
Снимите :



Резонатор (В зависимости от вида двигателя)



Аккумуляторная батарея



Ящик аккумуляторной батареи

Слить жидкость из тормозной системы

.

В зависимости от комплектации :



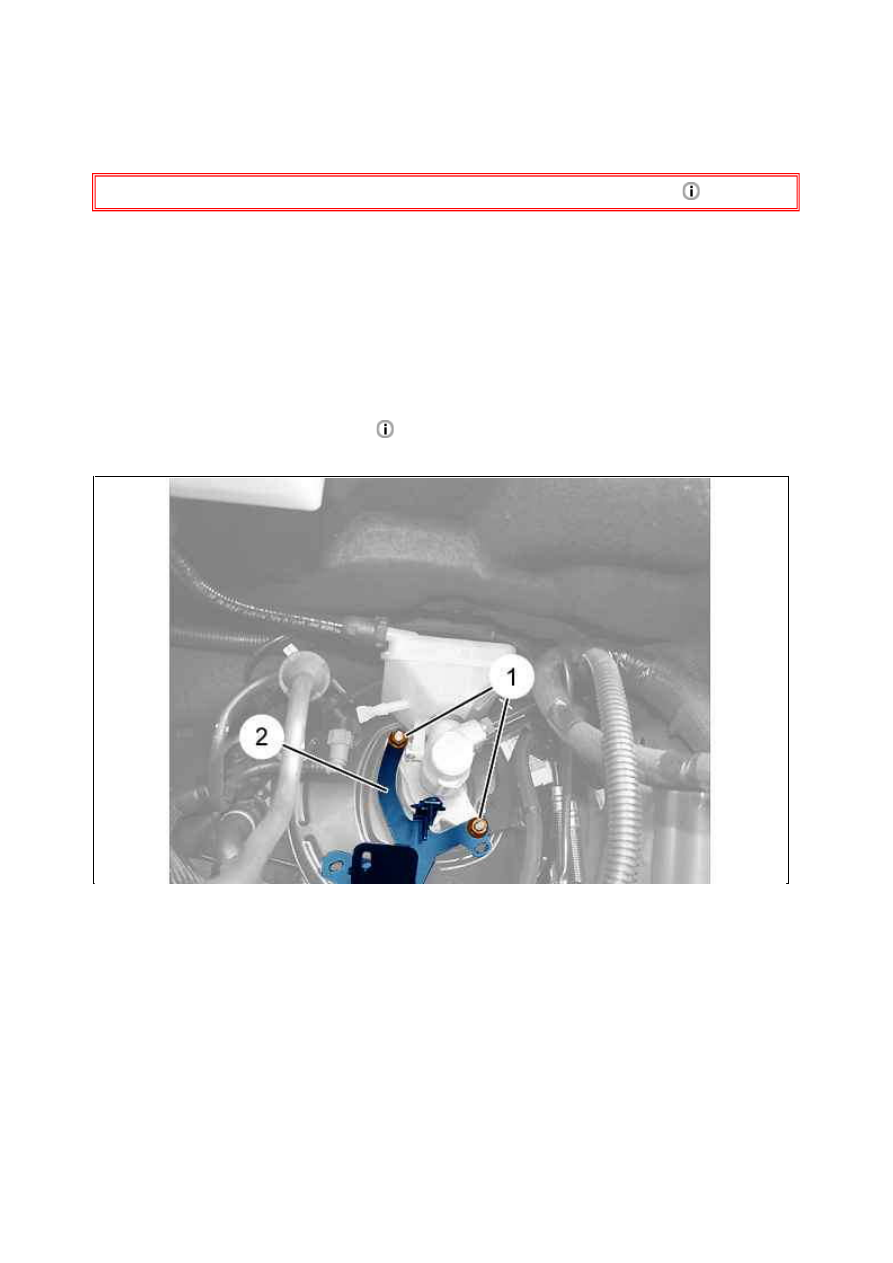

Снять гаек (1)



Отведите в сторону опору (2)

Рисунок : B3FG20JD

ПРИМ ЕЧАНИЕ :  Защитить  органы,  расположенные  под  главным  тормозным  цилиндром,  от  попадания
тормозной жидкости.

Отсоедините защелкивающийся соединительный элемент  (в "b") (возможен разлив тормозной жидкости).

1.1. Автомобили, оборудованные механической/ручной коробкой передач

Отсоединить трубку подачи жидкости гидравлического контура сцепления  (в "c") (возможен разлив
тормозной жидкости).

1.2. Снятие (продолжение)

Отсоедините гидравлических трубок (3) (возможен разлив тормозной жидкости).

ПРИМ ЕЧАНИЕ : Заглушите отверстия ; С помощью временных заглушек.

Отсоедините разъем датчика уровня тормозной жидкости ( в "a").
Снимите :



Гайки (4)



Узел главного цилиндра и бачок для тормозной жидкости

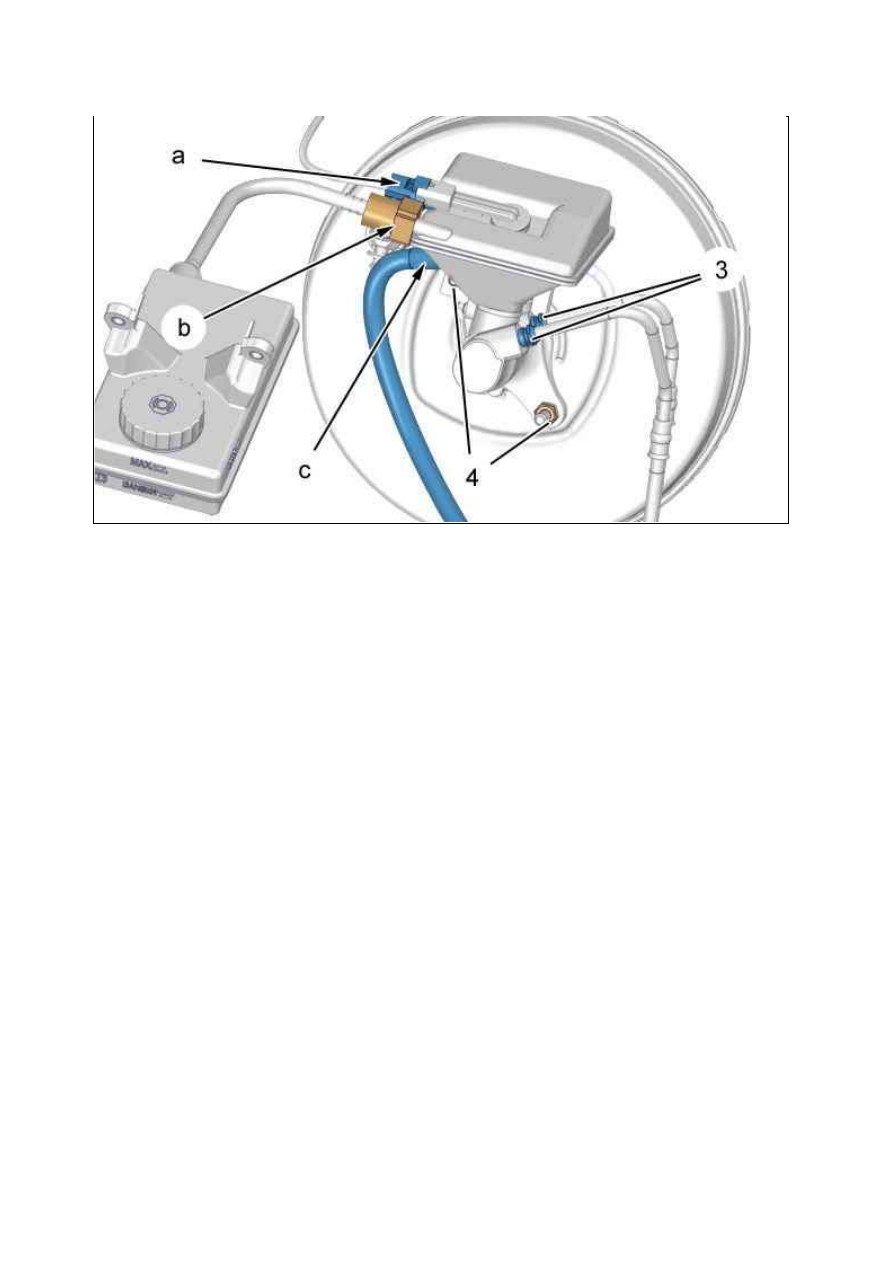

Рисунок : B3FG20KD

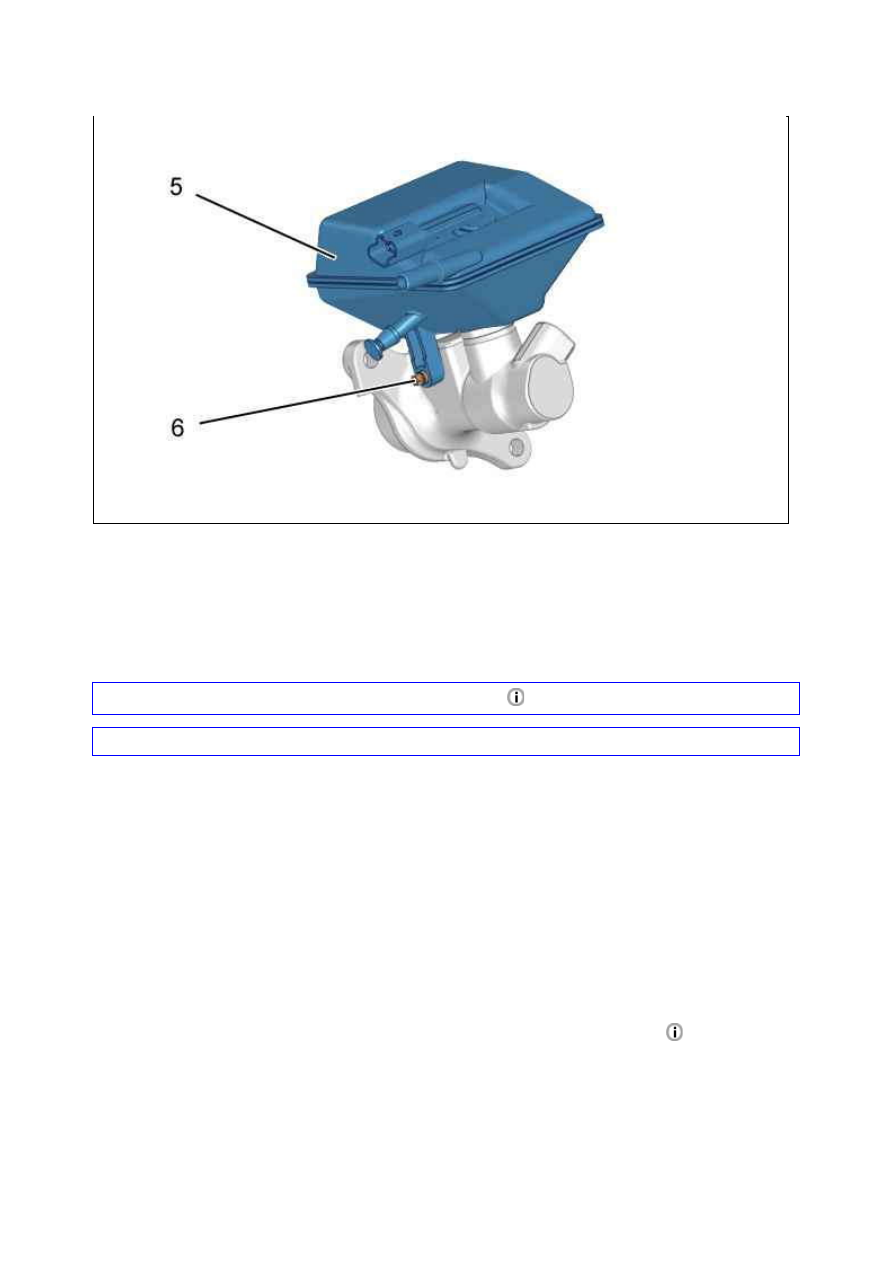

Снимите :



Болт (6)



Бачок с тормозной жидкостью (5)

2. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

ВНИМ АНИЕ : При каждом снятии : Последовательно заменить уплотнения главного цилиндра.

Установите :



Бачок для тормозной жидкости (5) на главный цилиндр



Болт (6)



Главный цилиндр в сборе с тормозным бачком (5)



Гайки (4)

Подсоединить : Разъем датчика уровня тормозной жидкости ( в "a").
Снимите пробки очистки гидравлического трубопровода .
Присоедините :



Ш туцеры гидравлической системы (3)



Защелкивающийся штуцер  (в "b")

2.1. Автомобили, оборудованные механической/ручной коробкой передач

Присоедините трубопровод гидравлического контура сцепления  (в "c").

Заполнить жидкостью и прокачать гидравлический контур привода сцепления

.

2.2. У становка (продолжение)

Установите (в зависимости от комплектации) :



Опора (2)



Гайки (1)

Установите :

Рисунок : B3FG20LD
