Peugeot Partner (B9). Руководство - часть 467



К онцевой выключатель стоп­сигнала (24)



Кольцо (26)



Фиксатор (27)



Гайки (25)

Отсоедините педальный узел, нажав на зажимы ( в "f").
Слегка отведите в сторону педальный узел.

1.6. Снятие (продолжение)

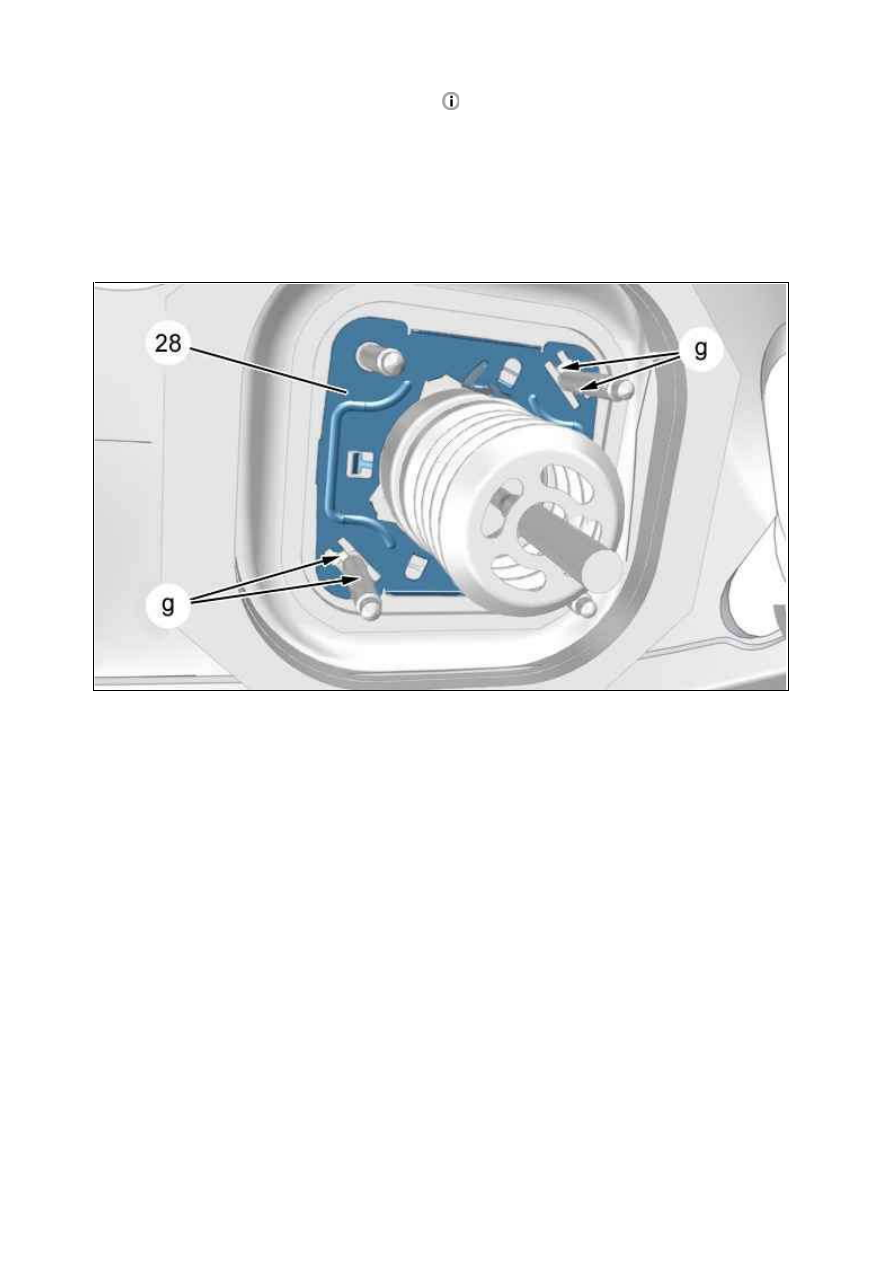

Отодвинуть : Зажимы панели крепления (28) ( в "g").

Рисунок : B3FG0R2D

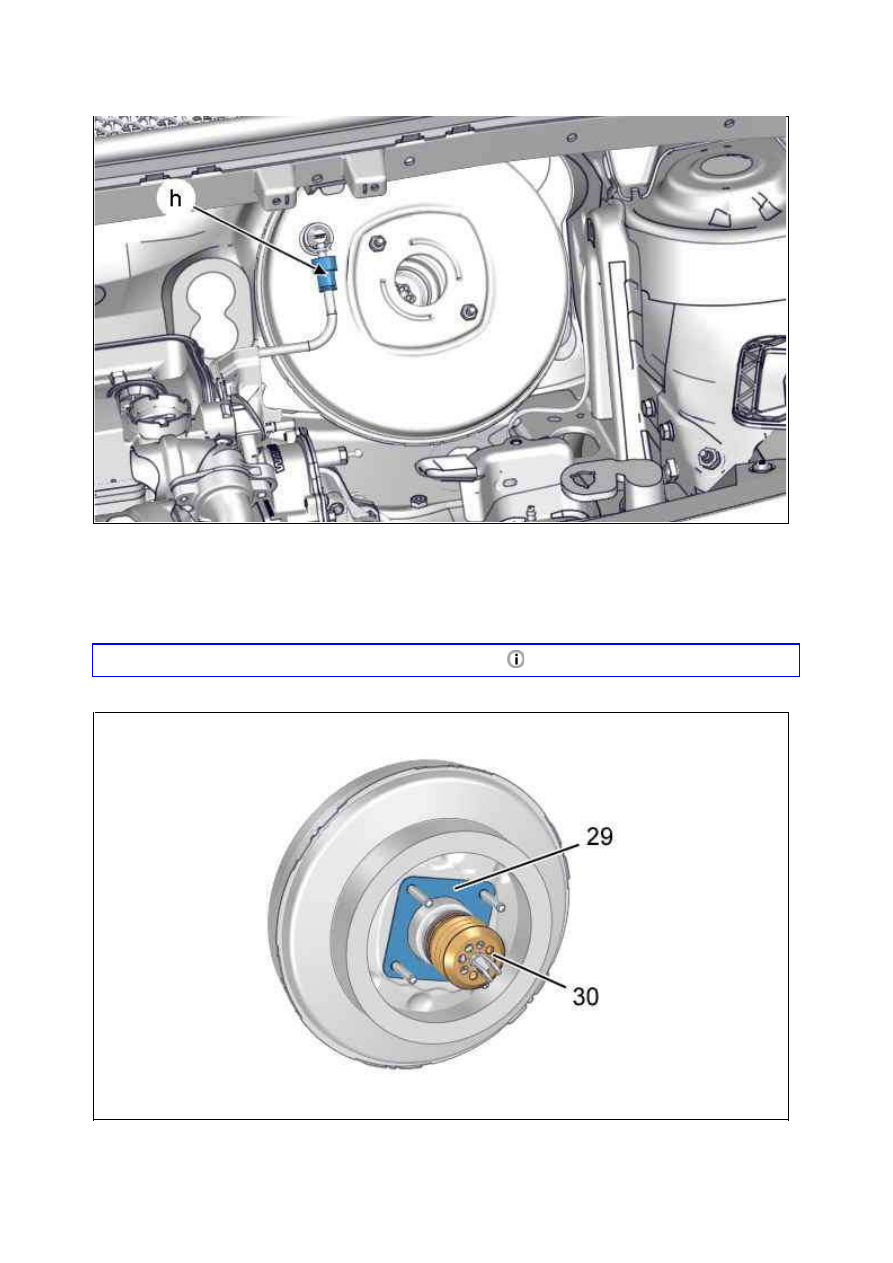

Отсоединить : Защелкивающийся штуцер ( в "h").
Снимите усилитель тормозной системы.

2. У становка

ВНИМ АНИЕ :

Соблюдайте требуемые моменты затяжки

.

Убедитесь в наличии уплотнения (29).

Рисунок : B3FM0E7D

Рисунок : B3FG0R3D

ПРИМ ЕЧАНИЕ :  При  каждой  установке  будьте  внимательны,  чтобы  не  повредить  защитный  чехол
тормозного усилителя (30).

Установите усилитель тормозной системы .
Закрепить в фиксаторах : Защелкивающийся штуцер ( в "h").
Затяните : Зажимы панели крепления (28) ( в "g").

2.1. Автомобиль с правым рулем

Установить педальный узел на зажимы ( в "f").
Установите :



Гайки (25)



Фиксатор (27)



Кольцо (26)



К онцевой выключатель стоп­сигнала (24)

Подсоедините разъем ( в "e").
Установите :



Заглушка (20)



Гайки (23)

Прикрепить : Жгут электрических проводов ( в "d").
Замените панели отделки (22), (21).

2.2. Автомобиль с левосторонним рулевым управлением

У становите педальный узел

.

2.3. Автомобиль, оснащенный двигателем Ep6c

Установите :



Трубку (19)



Болт (18)



Бачок тормозной жидкости (17)



болтов (16)

2.4. Автомобиль, оснащенный двигателем tu5

Установите :



Блок воздушного фильтра (15)



Болт (14)



Бачок тормозной жидкости (13)



болтов (12)

Закрепить в фиксаторах : Защелкивающийся штуцер ( в "c").

2.5. Автомобиль, оснащенный двигателем dv6

Установите блок воздушного фильтра (11).
Закрепить в фиксаторах : Подкачивающий насос (10) ( в "b").
Подсоедините разъем ( в "a").
Установите :



Воздуховод (9)



Воздуховод (8)



Бачок тормозной жидкости (7)



болтов (6)

2.6. У становка (продолжение)

Установите :



Главный тормозной цилиндр



Площадку аккумуляторной батареи (4)



Ящик аккумуляторной батареи (3)



Аккумуляторная батарея (2)



Резонатор (В зависимости от вида двигателя)

Подсоедините : Отрицательный кабель аккумуляторной батареи.

Установите : Крышку аккумуляторной батареи (5).
Закрепить блок предохранителей (1) на крышке отсека аккумуляторной батареи (5).
Установите :



Декоративную крышку двигателя (В зависимости от вида двигателя)



Передний левый брызговик

ВНИМ АНИЕ :  Выполните  операции,  которые  необходимо  выполнить  после  снятия  аккумуляторной
батареи.

Подсоедините : Положительный кабель аккумуляторной батареи.

Слейте тормозную жидкость и продуйте контур тормозной системы

.

Прокачать гидравлический привод сцепления

.

Снять переднее правое колесо.
Затяните : Болты левого переднего колеса.
Опустите автомобиль на землю.
