ПРОВЕРК А : ТОРМ ОЗНАЯ ЖИДК ОСТЬ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  Тормозная  жидкость  оказывает  вредное  воздействие  на  здоровье.  Не  допускайте  ее
попадания на кожу или в глаза. В случае попадания в глаза немедленно промойте большим количеством
воды в течение нескольких минут.

ВНИМ АНИЕ :  Тормозная  жидкость  оказывает  сильное  коррозийное  действие  на  окраску.  В  случае
попадания на кузова немедленно очистите поверхность.

1. Инструменты

(* ) Если список не исчерпывающий, смотрите каталог «Оборудование и материалы».

2. Проверка

Снимите фильтр бачка с тормозной жидкостью.

ОБЯЗАТЕЛЬНО :  Не  допускается  никакого  загрязнения  тормозной  жидкости.  Тормозная  жидкость
должна быть прозрачной и свободной от взвешенных частиц и осадка.

Проверьте тормозную жидкость в соответствии с методом, рекомендованным изготовителем аппарата.

ПРИМ ЕЧАНИЕ :  Если  проверяемая  величина  ниже  минимальной  точки  кипения  («влажной»)  или  в
пределах  отклонения  +  10  %  от  этой  величины,  замените  тормозную  жидкость (см.  соответствующую
операцию).

ОБЯЗАТЕЛЬНО : (см. соответствующую операцию).

Тестер тормозной жидкости (* )

М арка

Номер (реферанс)  Тип

SURETEST

TLF

Измерение точки закипания тормозной жидкости

DOW AUTOM OTI VE

BETATEST

ОБОРУ ДОВАНИЕ FACOM   DF.16

EBT

06.1

Измерение степени гигроскопичности тормозной
жидкости

К онтрольные значения

Тормозная жидкость  М инимальная точка кипения «жидкая»
DOT 3

140 °C

DOT 4

155 °C

SUPER DOT 4

180 °C

DOT 5

180 °C

СНЯТИЕ ­ У СТАНОВК А : ПЕРЕДНИЕ ТОРМ ОЗНЫЕ К ОЛОДК И

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

1. Рекомендуемое оборудование

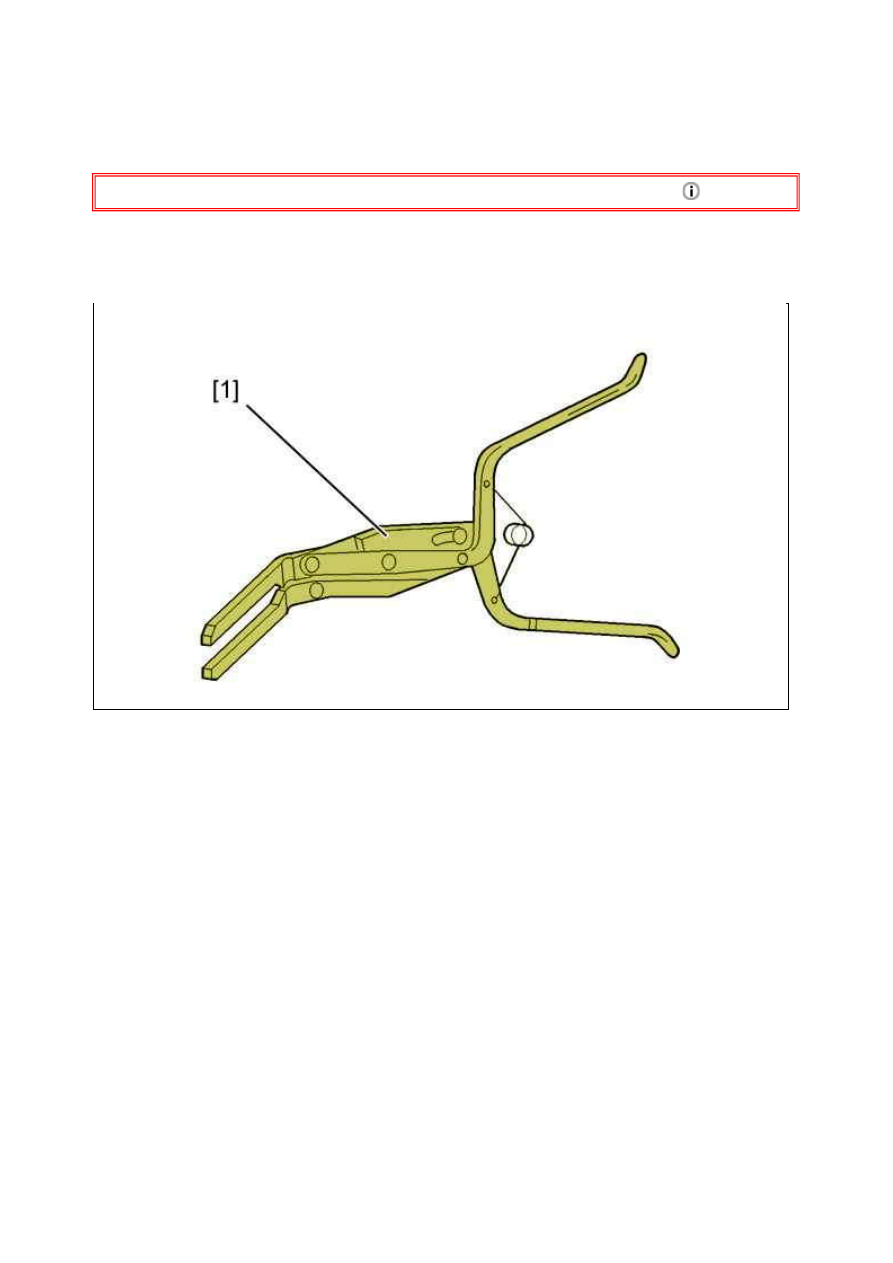

[1] Зажим FACOM D.60A.

2. Снятие

Разблокируйте колесные болты.
Поднимите и закрепите неподвижно автомобиль, вывесив передние колеса.
Снимите передние колеса.

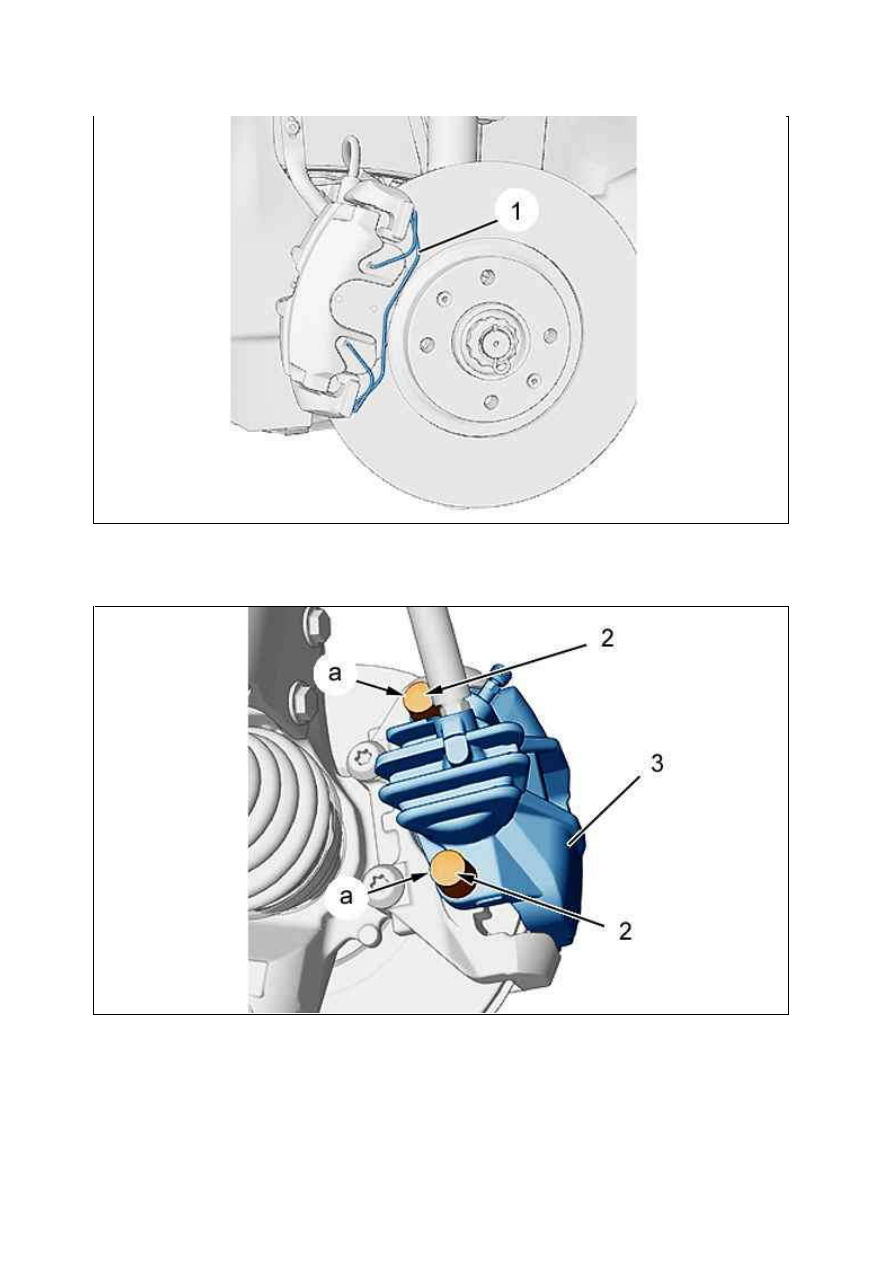

Рисунок : E5AP2X0D

Снять пружину (1).

Снимите :



заглушки ( в "a")



болтов (2)

Отодвинуть и подвесить тормозной суппорт (3).
Нажать на поршни ; С помощью приспособления [1] (установите прокладку между приспособлением [1] и
тормозной колодкой, чтобы максимально утопить поршни в их гнездах).

Рисунок : B3FP7QJD

Рисунок : B3FP7QKD

Следите зауровнем тормозной жидкости.
Вынуть тормозные колодки .

3. Очистка

ВНИМ АНИЕ : Запрещено использовать сжатый воздух для очистки тормозных механизмов.

3.1. 1­я возможность

Чистить тормозной диск и хомутик при помощи рекомендуемого чистящего средства для тормозов.
Высушить и слить жидкость.
Вытрите бумажным полотенцем.

3.2. 2­я возможность

Применяйте аналогичные средства для удаления пыли Использовать сертифицированный пылеуловитель.

4. У становка

Произведите визуальную проверку :



Герметичность по окружности поршня



Хорошее состояние и правильную регулировку защитных чехлов



Износ тормозных дисков

Замените неисправные детали.

ВНИМ АНИЕ :  Не  допускается  наличия  никаких  следов  масла  или  смазки  на  накладках  тормозных
колодок.

Установите :



Новые тормозные колодки



Тормозной суппорт (3)

ПРИМ ЕЧАНИЕ : При каждом снятии заменяйте каждый раз болты (2).

Установите :



Винты с нанесённым стопорящим составом (2) (Новые винты) ; Затяните моментом 2,7 ± 0,2 дН.м



заглушки ( в "a")



Пружина (1)

Проверьте уровень тормозной жидкости и при необходимости долейте ее.
Установите :



Передние колеса



Передние колеса

Опустите автомобиль на землю.
Затянуть колесные болты :



Алюминиевый колесный диск : Затяжка моментом 9 ± 9 2 дН.м



Стальной штампованный колесный диск : Затяжка моментом 11 ± 11 2 дН.м

ОБЯЗАТЕЛЬНО :  Нажмите  несколько  раз  на  педаль  тормоза  при  работающем  двигателе,  прежде  чем
начать движение автомобиля.
