Peugeot Partner (B9). Руководство - часть 455

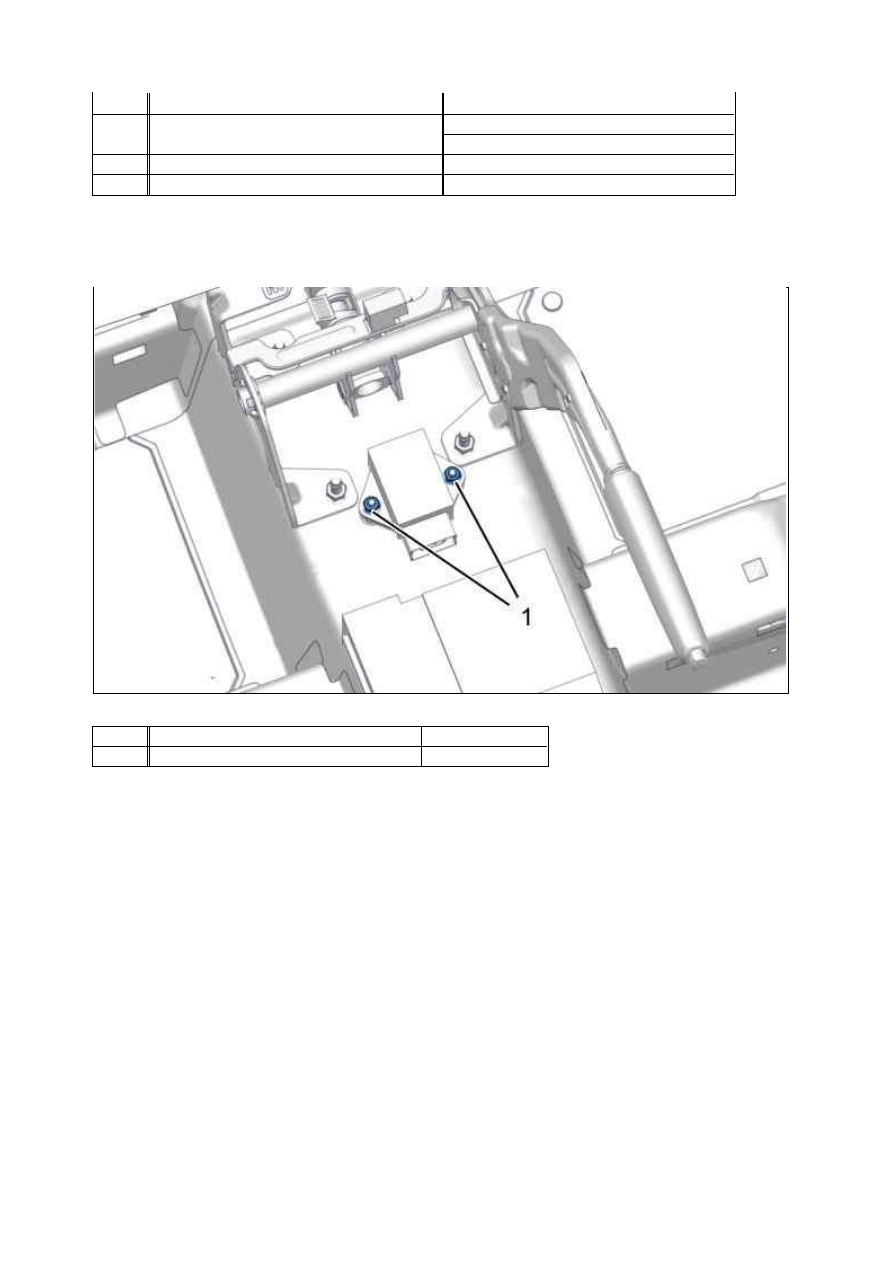

6. Датчик гироскопа/акселерометра

7. вакуумный насос (двигатель DV6 euro 4)

(2)

болта ­ Суппорт заднего тормоза

3,5 дН.м

(3)

болта ­ Кронштейн задней тормозной скобы  Предварительная затяжка моментом 3 дН.м

Угловая затяжка 35

(4)

болта ­ Датчик заднего колеса

0,8 дН.м

(5)

Ш туцер гидравлической системы

1,5 дН.м

Рисунок : B3FB06ID

М етка  Обозначение

М омент затяжки

(1)

гайки ­ Датчик гироскопа/акселерометра  0,8 дН.м

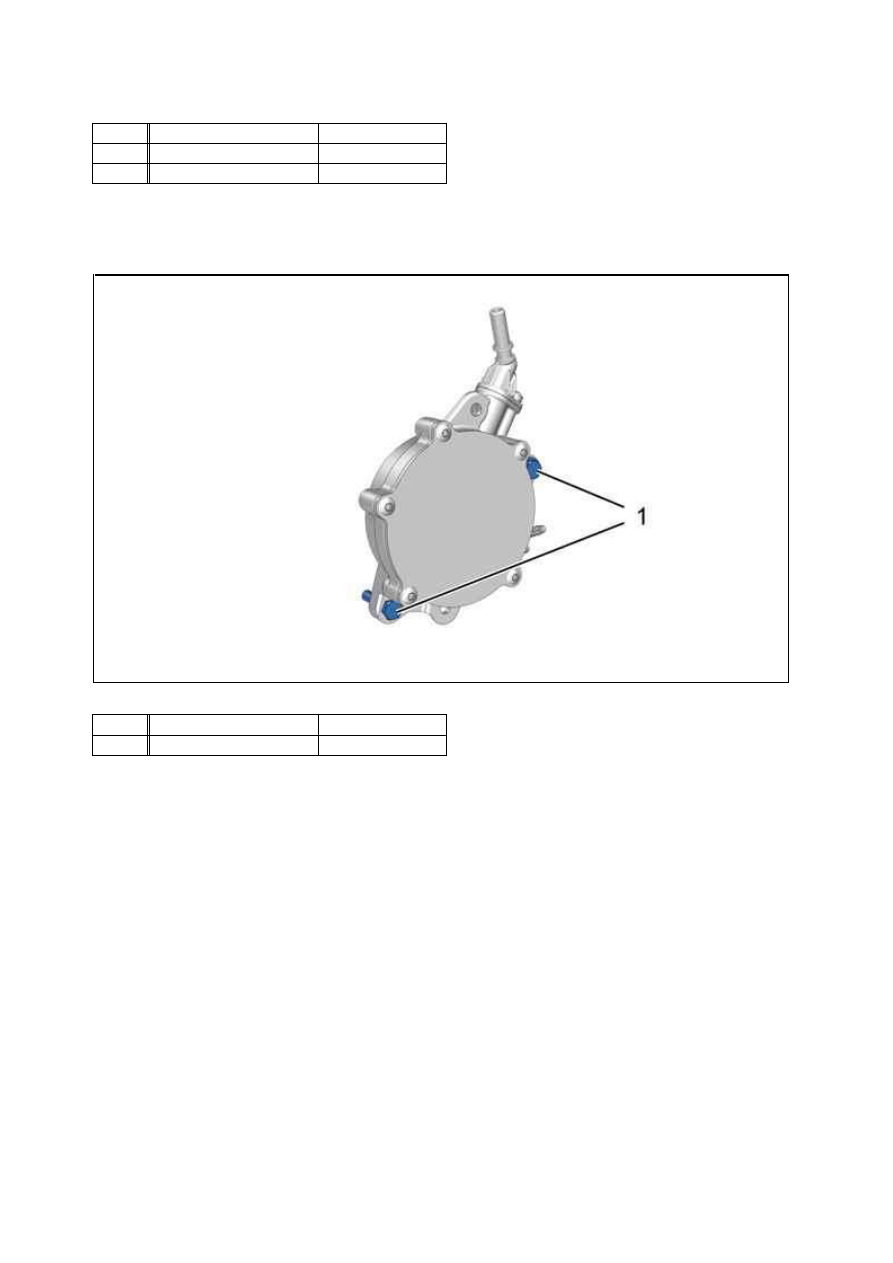

8. вакуумный насос (двигатель DV6 EURO5)

Рисунок : B3FB036D

М етка  Обозначение

М етод затяжки

М оменты затяжки

(1)

болта ­ вакуумный насос  Вверните болты от руки

­

1­я предварительная затяжка  0,3 дН.м
2­я предварительная затяжка  0,5 дН.м
Затяжка

2 дН.м

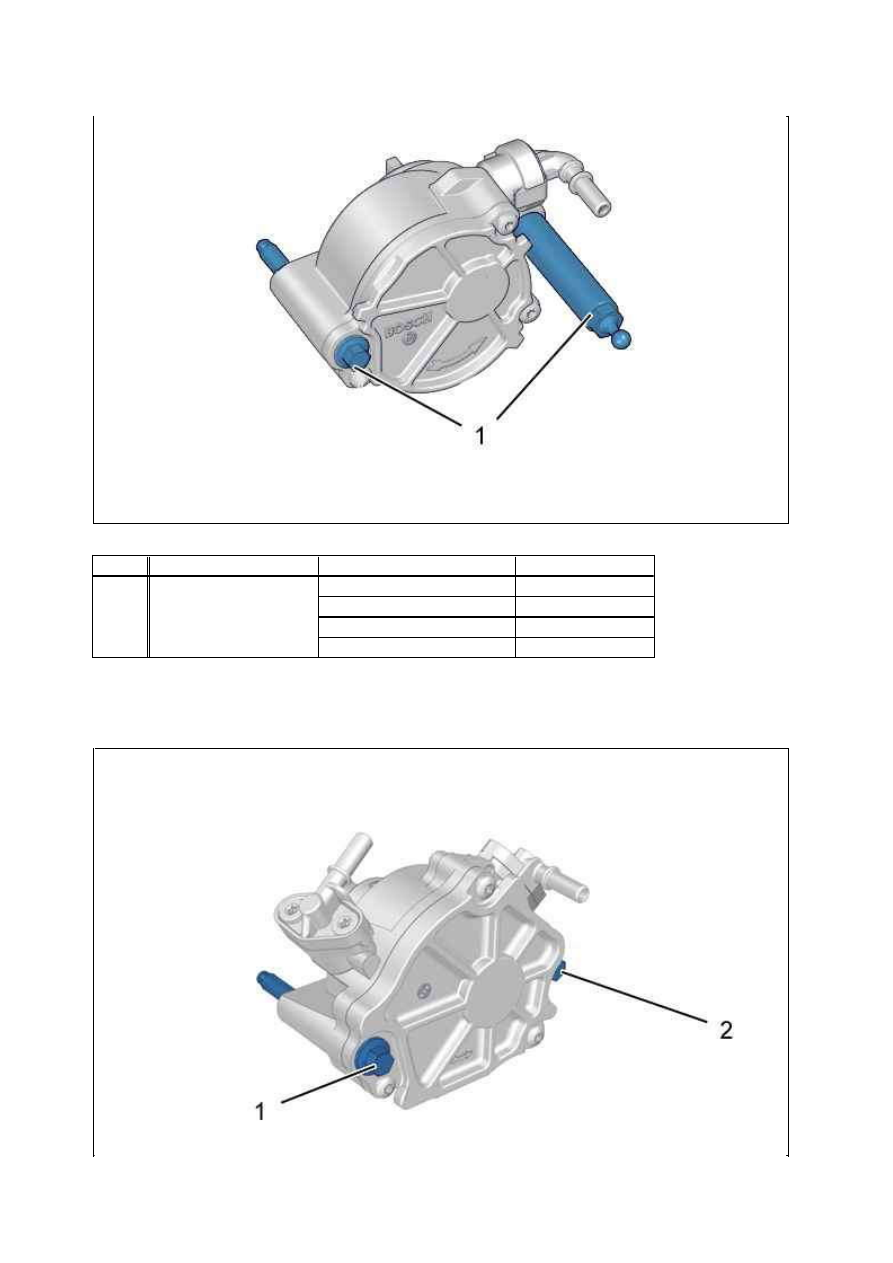

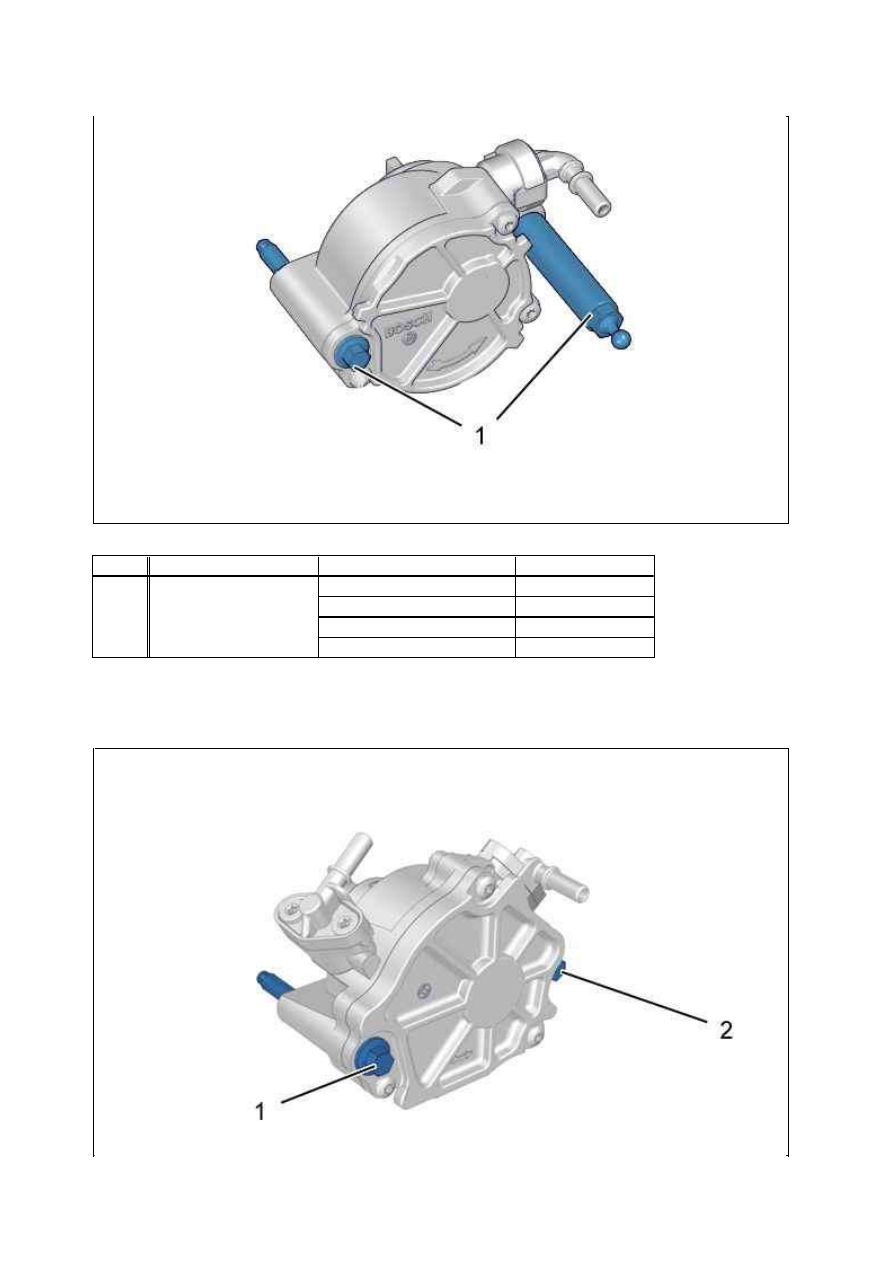

9. вакуумный насос (двигатель EP6)

Рисунок : B3FB03YD

М етка  Обозначение

М омент затяжки

(1)

болта ­ вакуумный насос  2 дН.м

(2)

болта ­ вакуумный насос  1,8 дН.м

Рисунок : B3FB040D

М етка  Обозначение

М омент затяжки

(1)

болта ­ вакуумный насос  0,9 дН.м

ПРОВЕРК А : ИЗНОС ПЕРЕДНЕГО ТОРМ ОЗНОГО ДИСК А ­ ЗАДНИЙ ТОРМ ОЗНОЙ

ДИСК  ­ ЗАДНИЙ ТОРМ ОЗНОЙ БАРАБАН ­ ТОРМ ОЗНЫЕ К ОЛОДК И ­

ТОРМ ОЗНЫЕ К ОЛОДК И

1. Введение

В данном документе описывается методология контроля износа тормозного механизма, она должна быть
распечатана, также как и связанные методы, по требованию клиента.

2. К онтроль переднего тормозного диска

Выполняйте операцию «демонтаж колеса», описанную в бортовой документации.
Зафиксируйте неподвижно автомобиль с помощью стойки, установленной под кузовом как можно ближе к
опоре домкрата, прежде чем отделять колесо.

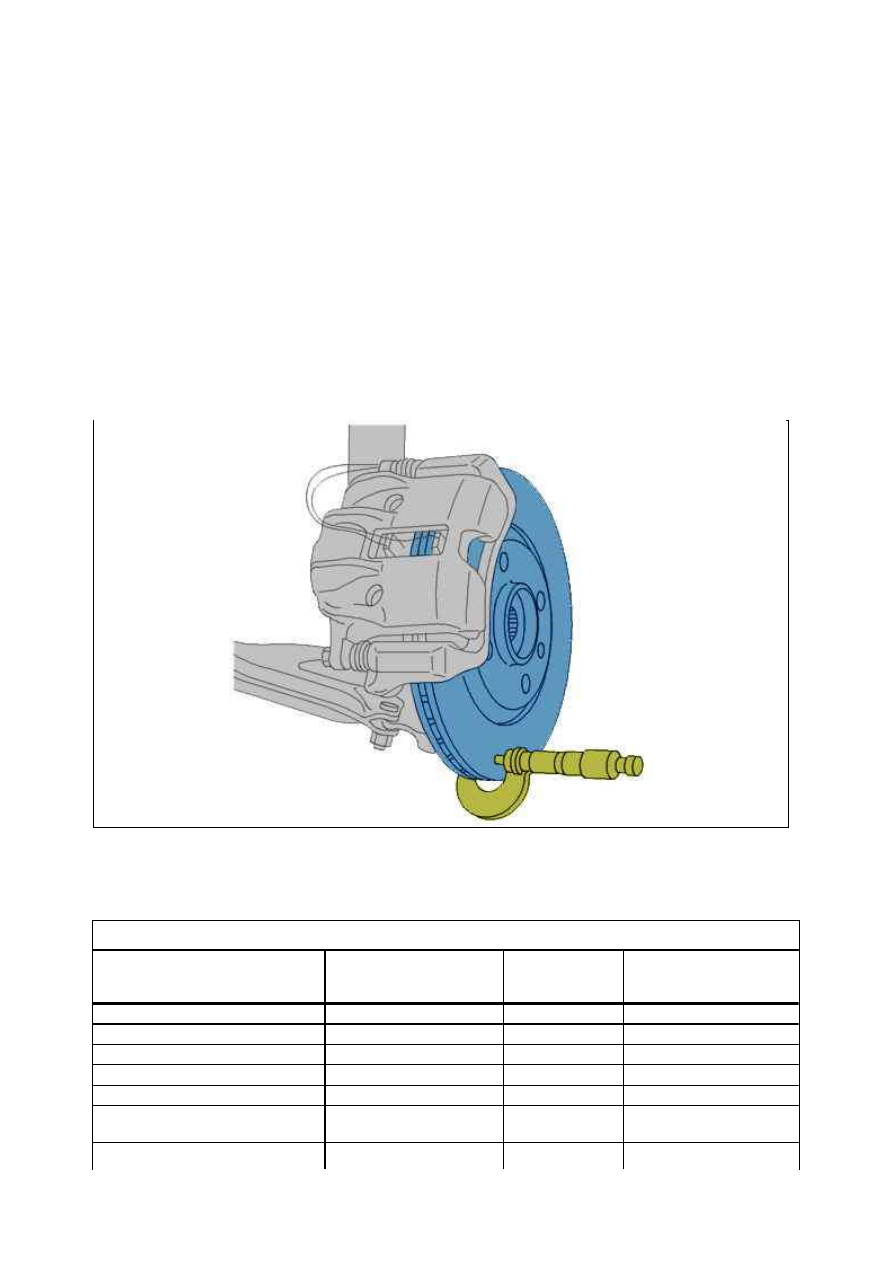

Измерьте толщину тормозных дисков на поверхностях трения ; С помощью микрометра (Толщина: 0 ­ 50
мм).
См. таблицу ниже.

Рисунок : B3FP7NRD

Передние диски

Особенность’

Номинальный диаметр
нового диска (В мм)

Толщина нового
диска (В мм)

М инимальная
допустимая толщина (В
мм)

Сплошной диск

247

10

8

Сплошной диск

247

13

11

Сплошной диск

247

20,4

18,4

Сплошной диск

257

20,4

18,4

Сплошной диск

266

13

11

Вентилируемый дисковый
тормозной механизм

257

20

18

Вентилируемый дисковый

257

17

15,4
