Peugeot Partner (B9). Руководство - часть 445

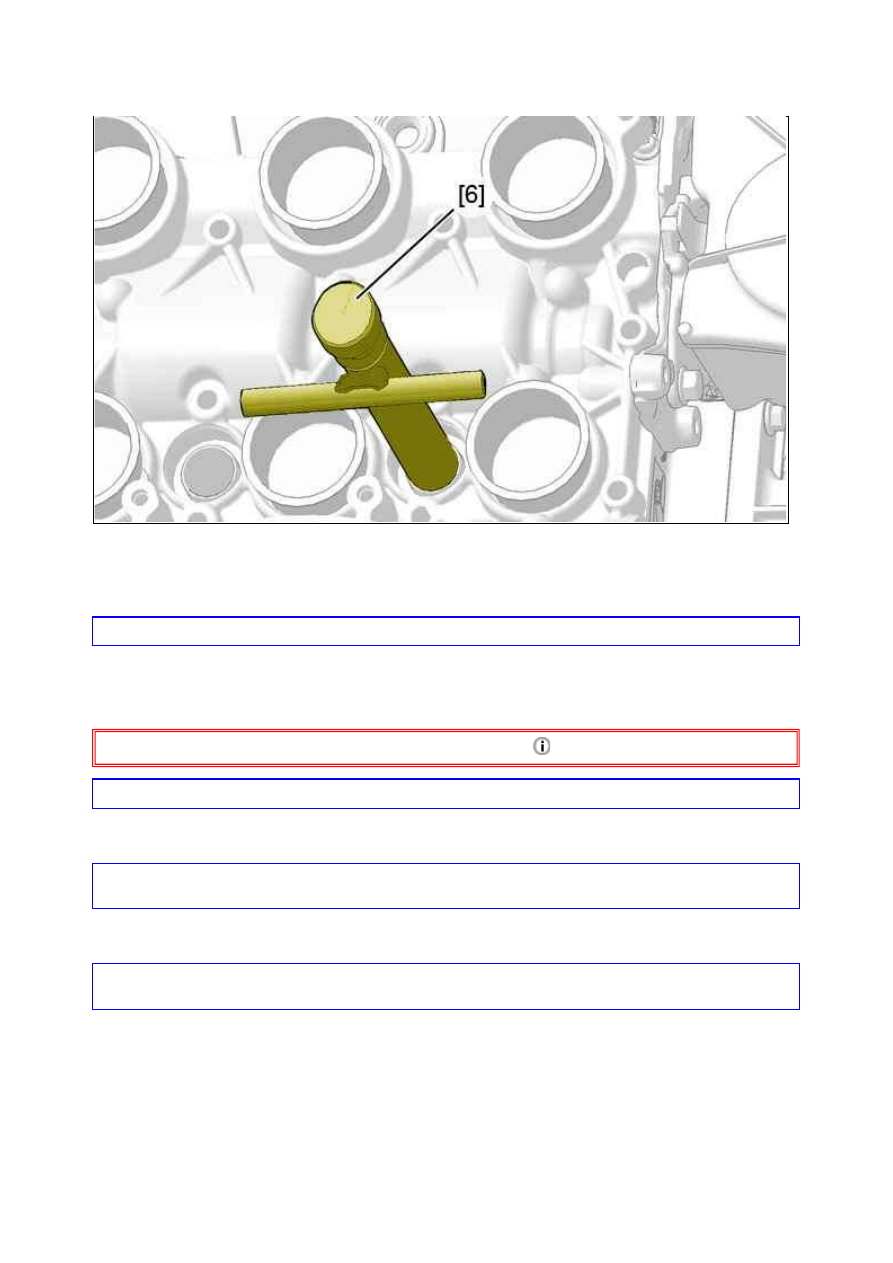

Ослабьте приспособление [6] на несколько оборотов.
Установите приспособление [6] на кожаное уплотнительное кольцо (4) в колодце дизельной форсунки .
Затяните до упора болт приспособления [6], чтобы заблокировать кожаное уплотнительное кольцо (4).

ВНИМ АНИЕ : Закрыть заглушками отверстия форсунок ; С помощью приспособления [1].

Снимите медное кольцо (4), перемещая приспособление [6].

3. У становка

ОБЯЗАТЕЛЬНО :

Соблюдайте требуемые моменты затяжки

.

ВНИМ АНИЕ : Замените уплотнительные пркладки новыми прокладками.

3.1. Прежние форсунки

ВНИМ АНИЕ :  Установите  форсунки  в  цилиндры,  соблюдая  правильность  их  положения,  согласно
меткам, нанесенным при разборке.

3.2. Новые форсунки

ВНИМ АНИЕ : Прочитайте номера классификации дизельных форсунок (8 знаков) Отметьте цилиндры, в
которые будут устанавливаться новые форсунки.

3.3. Прочистка гнезд форсунок (при необходимости)

Рисунок : B1HP2N5D

ВНИМ АНИЕ :  Если  используется  новая  головка  блока  цилиндров,  то  очистка  гнезд,  в  которые
устанавливаются форсунки, не требуется.

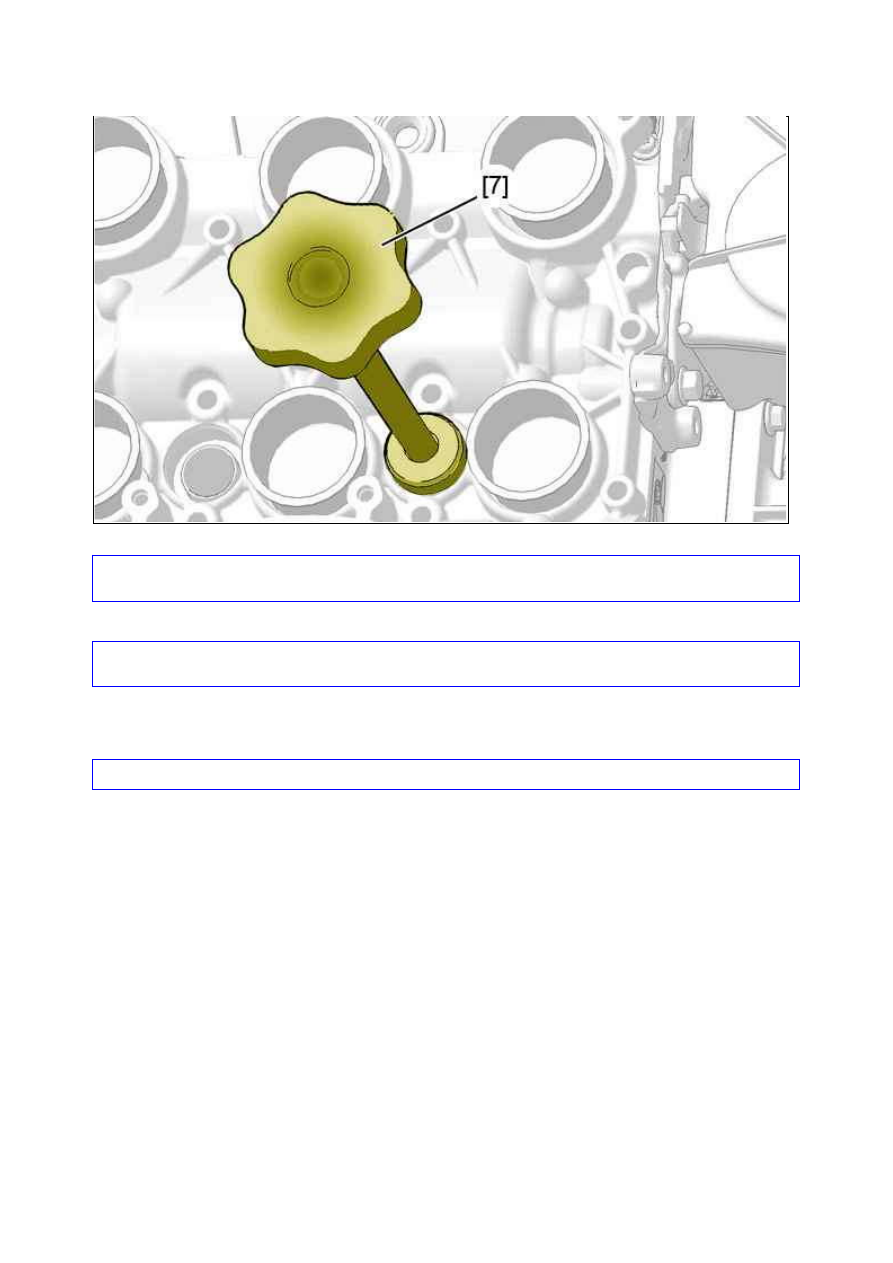

Установите приспособление [7] в гнездо дизельной форсунки .

ВНИМ АНИЕ :  При  перемещении  приспособления  [7]  не  прикладывать  усилия,  чтобы  не  засорить
поверхность гнезда форсунки.

Очистите поверхность гнезда форсунки, поворачивая приспособление [7] по часовой стрелке.
Снимите приспособление [7].
Очистите гнезда, в которые устанавливаются форсунки ; С помощью приспособлений [9]и [10].

ВНИМ АНИЕ : Закрыть заглушками отверстия форсунок ; С помощью приспособления [1].

Рисунок : B1HP2N6D

ВНИМ АНИЕ : Систематически заменять медные прокладки (4).

ВНИМ АНИЕ : Заменяйте каждый раз шпильки (5).

Установите новые шпильки (5) :



Предварительная затяжка с указанным моментом



Затяжка определенным моментом

Поочередно, по мере установки форсунок, снимите пробки [1], которыми закрыты гнезда для установки
форсунок.
Подготовка дизельной форсунки ; (Все форсунки поочередно) :



Закрепите хомут 7 на форсунке 2



Установите новое медное уплотнение (4) в гнездо для установки форсунки



Установите новое уплотнительное кольцо (6) в гнездо для установки форсунки



Установите втулку (3) в гнезде для установки форсунки



Установите форсунку (2) в сборе с хомутом (7)

Рисунок : B1HP2N4D

ВНИМ АНИЕ : Систематически заменяйте гайки 1.

Установите новые гайки (1).

ВНИМ АНИЕ :  Затянуть  вручную  гайки  (1)  крепления  дизельных  форсунок (6  оборотов  каждого
болта) При затягивании вручную убедиться, что фланец (7) остается в горизонтальном положении и зажат
на своей стопорной муфте.

ВНИМ АНИЕ : Прекратить затяжку от руки, когда стопорное кольцо коснется картера крышек коренных
опор.

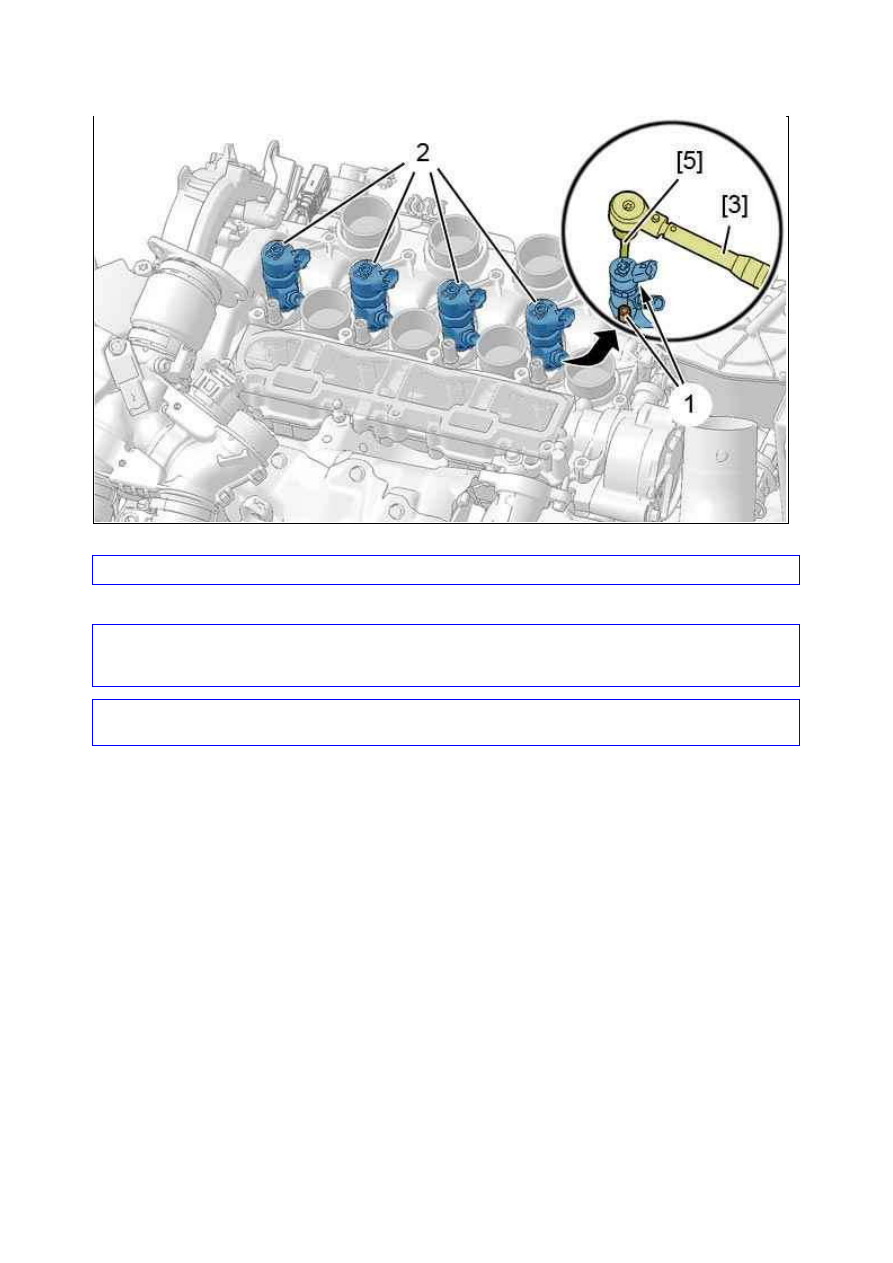

Предварительно затяните гайки (1) до требуемого момента затяжки ; С помощью приспособлений [3]и [5].

Рисунок : B1HP2N7D
