Peugeot Partner (B9). Руководство - часть 444

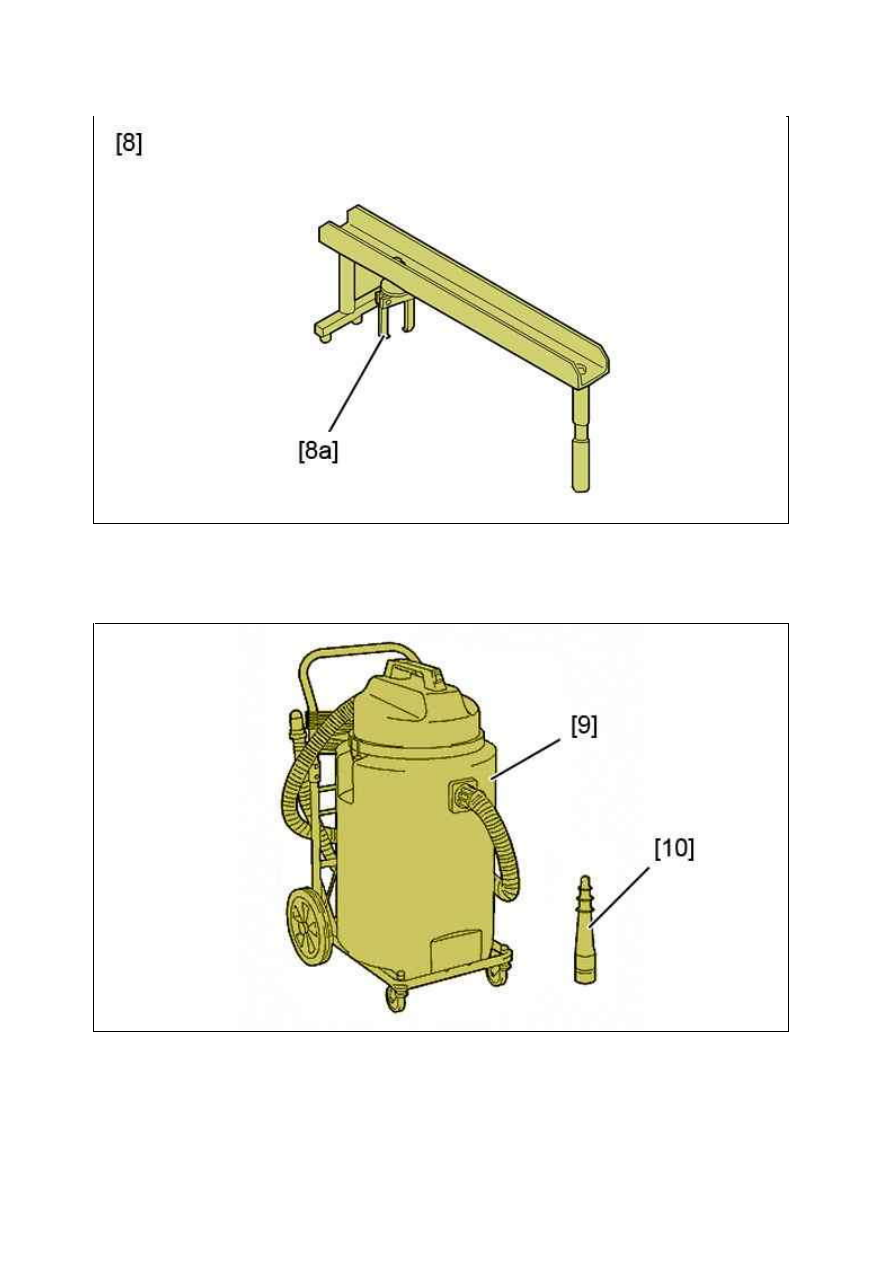

[8] Приспособление для снятия форсунок (­).1616­A.
[8a] Съемник дизельной форсунки .

[9] Пылесос .
[10] Круглый наконечник.

Рисунок : E5AP3BPD

Рисунок : E5AP3BQD

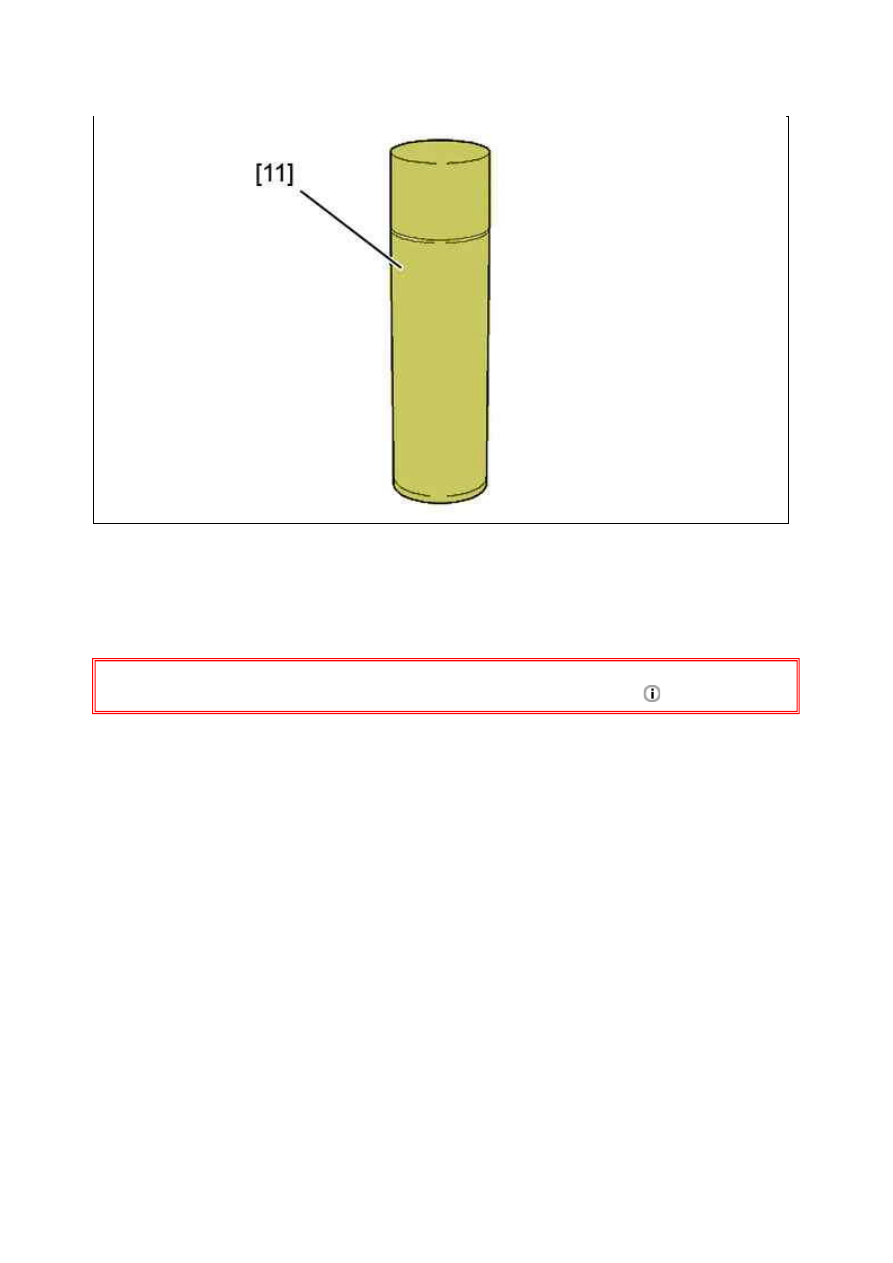

[11] детектор утечек .

2. Снятие

2.1. Предварительные операции

ОБЯЗАТЕЛЬНО :

Соблюдайте  требования обеспечения  безопасности  и чистоты, специфичные

для дизельных двигателей с топливной системой высокого давления (HDI )

 .

Отсоединить аккумуляторную батарею .
Снимите :



Декоративную крышку двигателя



Верхняя интегрированная система впуска воздуха (Корпус воздушного фильтра)

2.2. Снятие дизельной форсунки (при необходимости)

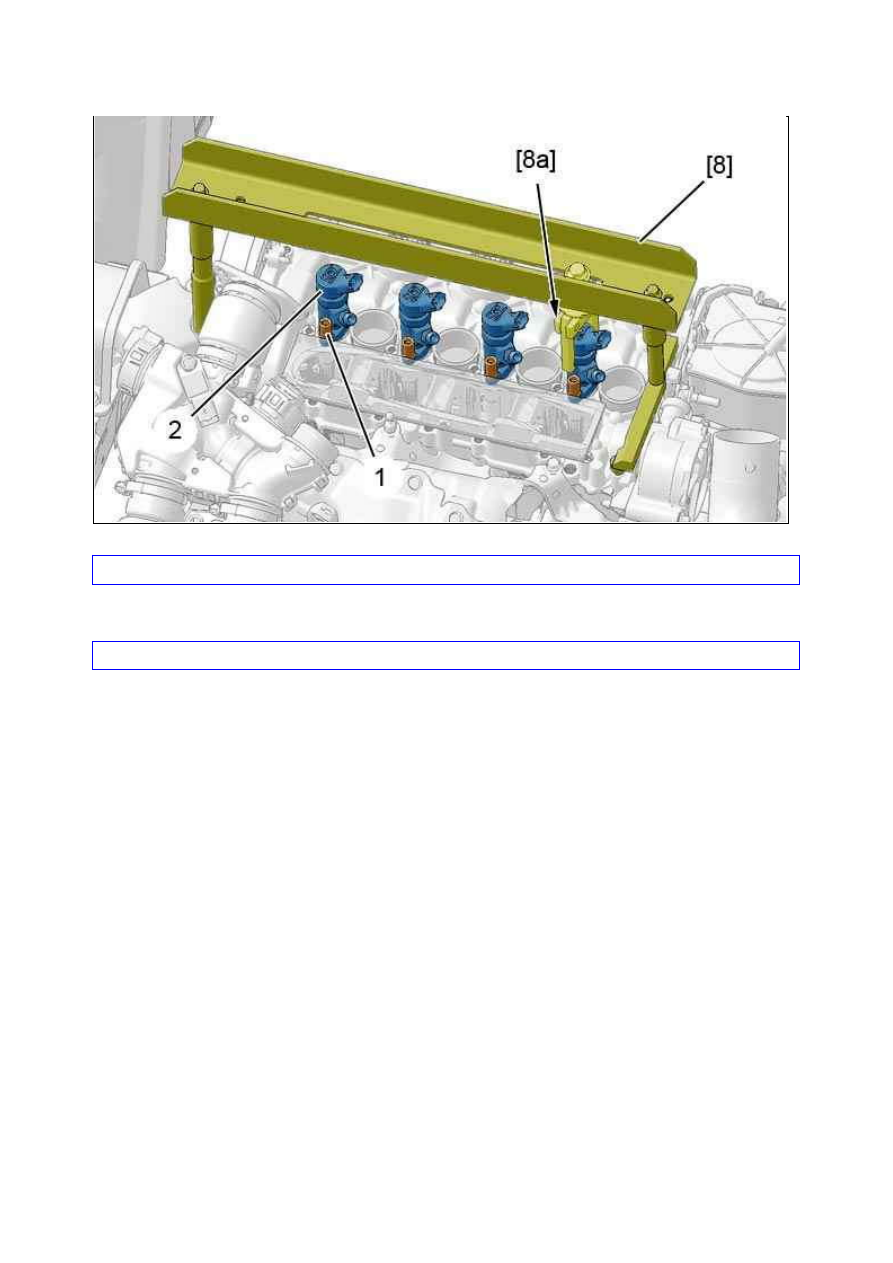

Рисунок : E5AP3BRD

ВНИМ АНИЕ : Не отключайте систему охлаждения теплообменника рециркуляции отработавших газов.

Отодвинуть : Теплообменник системы рециркуляции отработавших газов.
Снимите нижнюю интегрированную систему впуска (Впускной коллектор).

ВНИМ АНИЕ : Отметьте положение каждой форсунки относительно цилиндров.

Снять 8 гаек (1).
Установите приспособление [8].
Установите съемник [8a] на форсунку (2).

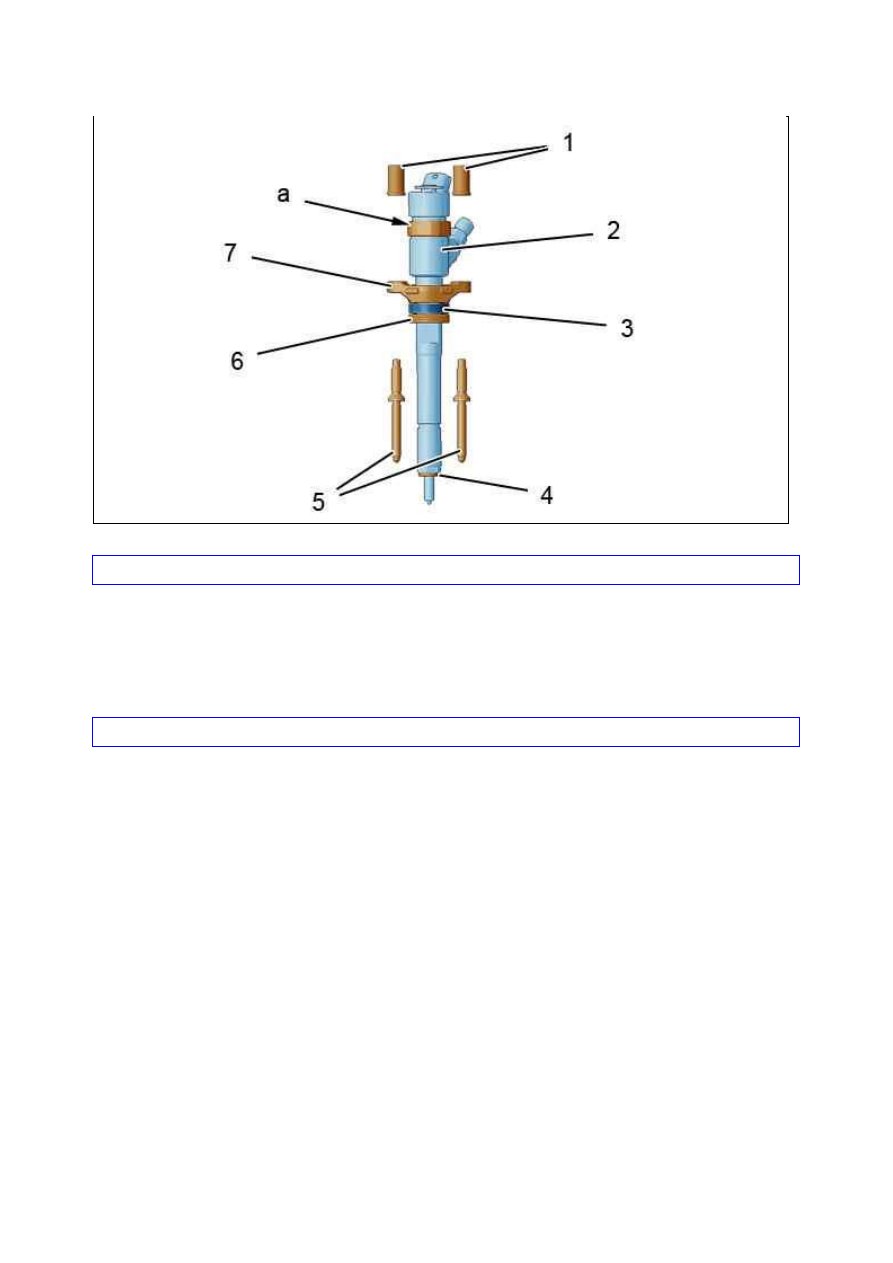

Рисунок : B1HP2N3D

ВНИМ АНИЕ : Не воздействуйте на гайку "a".

Снимите (для всех форсунок поочередно) :



Дизельную форсунку (2) ; С помощью приспособления [8]



Хомут (7)



Втулки опор форсунок (3)



Уплотнительное кольцо (6)



Медную прокладку герметичности (4)

ВНИМ АНИЕ : Заглушите гнезда форсунок ; С помощью приспособления [1].

Снимите :



Приспособление [8]



шпилек (5)

ПРИМ ЕЧАНИЕ : При повторной установке следует заменить шпильки (5).

2.3. Снятие медного уплотнения (при необходимости)

Рисунок : B1HP2N4D
