Peugeot Partner (B9). Руководство - часть 393

4. У силение рулевого управления (У становленный насос)

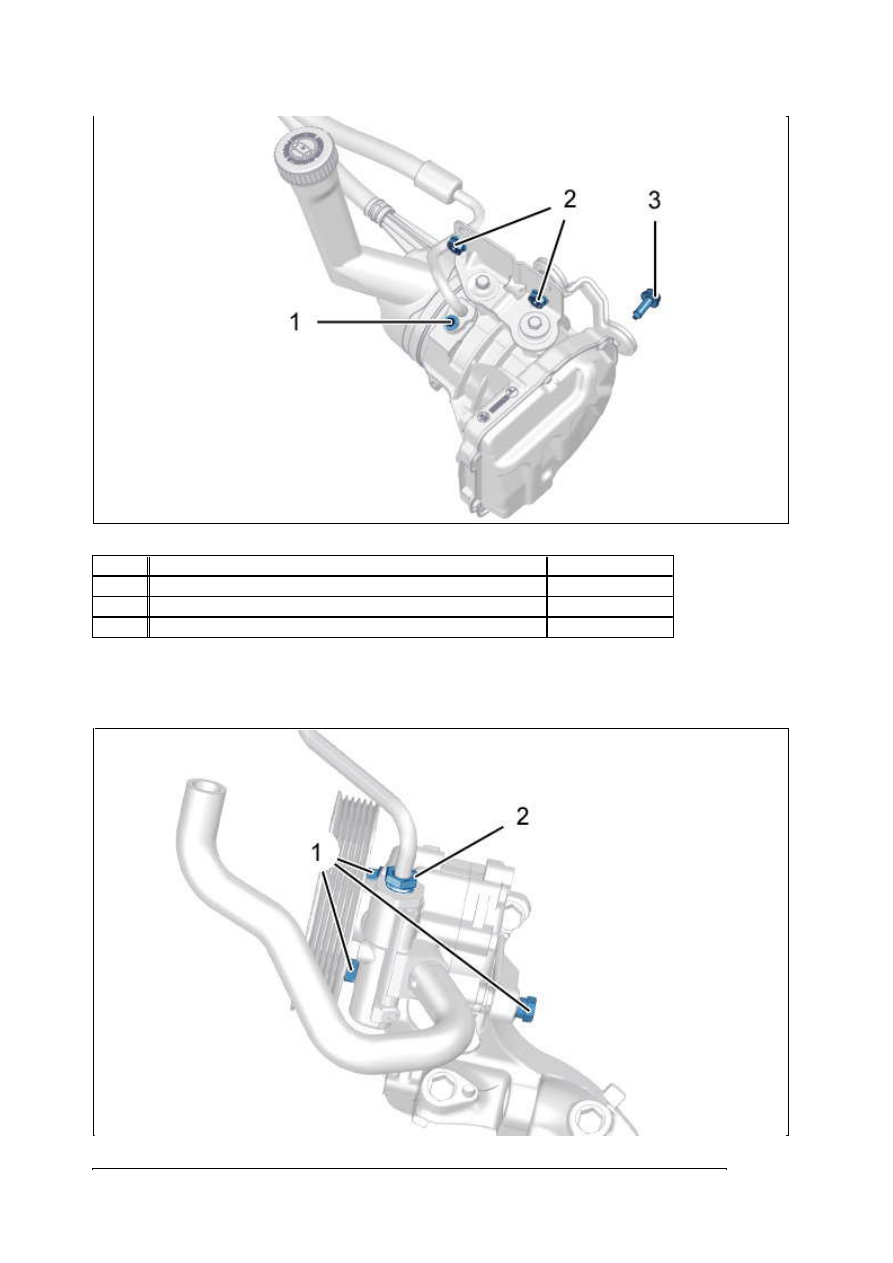

Рисунок : B3EB059D

М етка  Обозначение

М омент затяжки

(1)

Болт крепления хомута трубопровода на узле электронасоса  1,9 дН.м

(2)

Крепление узла электронасоса на подрамнике

2 дН.м

(3)

Болт крепления к опоре

2,3 дН.м

Рисунок : B3EB05CD

М етка  Обозначение

М омент затяжки

(1)

Крепление насоса рулевого гидроусилителя на опоре

2,1 дН.м

(2)

Крепление трубки высокого давления к насосу рулевого управления  2,5 дН.м

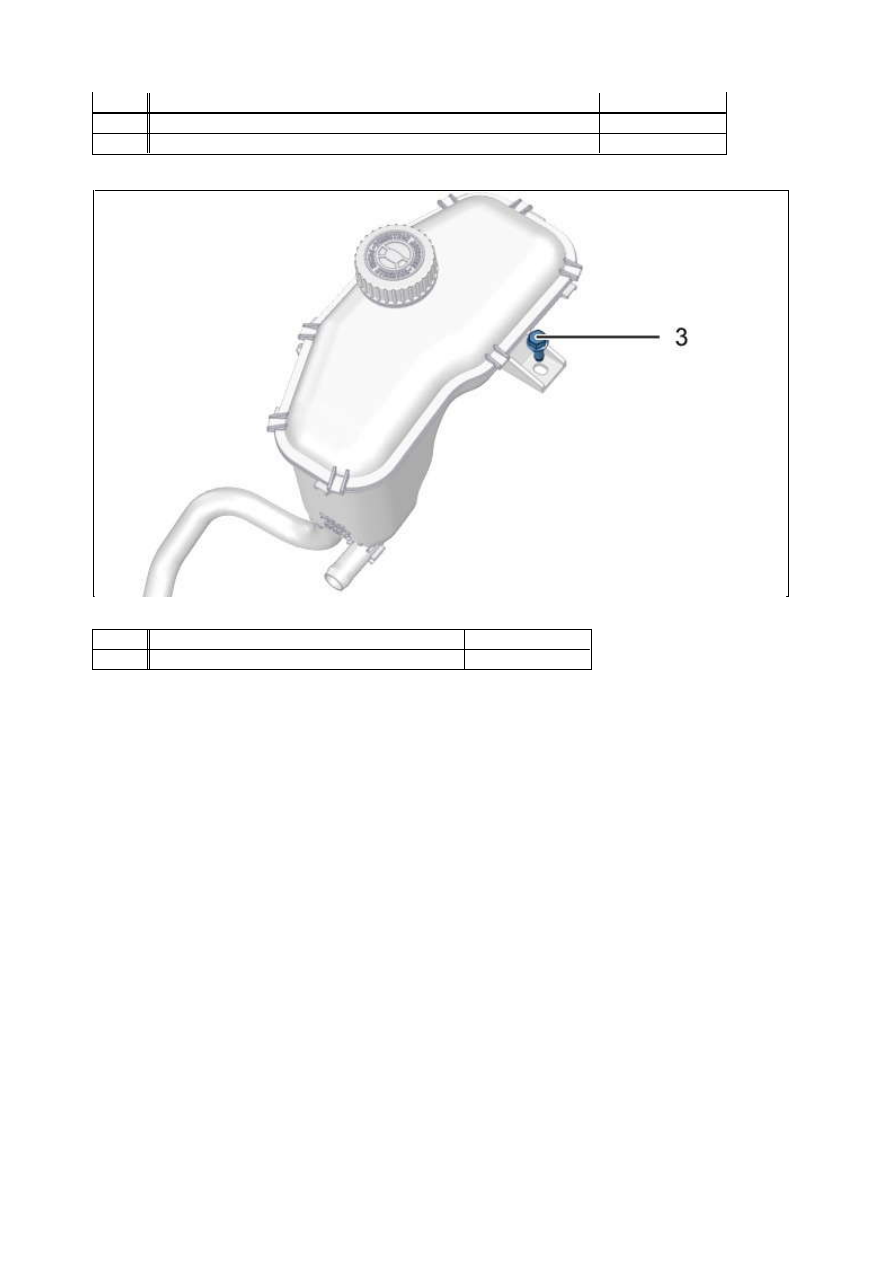

Рисунок : B3EB05DD

М етка  Обозначение

М омент затяжки

(3)

Болт крепления резервуара рулевого усилителя  0,5 дН.м

ПРОВЕРК А : ДАВЛЕНИЕ В К ОНТУ РЕ ГИДРОУ СИЛИТЕЛЯ РУ ЛЕВОГО

У ПРАВЛЕНИЯ

ОБЯЗАТЕЛЬНО :

Соблюдайте чистоту и правила безопасного выполнения работ

.

ВНИМ АНИЕ :  Перед  выполнением  проверки  давления  рулевого  усилителя  убедиться  в  результате
предварительной проверки в действительном отсутствии усиления.

ВНИМ АНИЕ : Проверке может быть подвергнут только насос гидроусилителя. Если он исправен, причина
отсутствия  усиления  кроется  в  неисправности  рулевого  механизма  (встроенного  сервоцилиндра  или
распределительного клапана).

1. Рекомендуемое оборудование

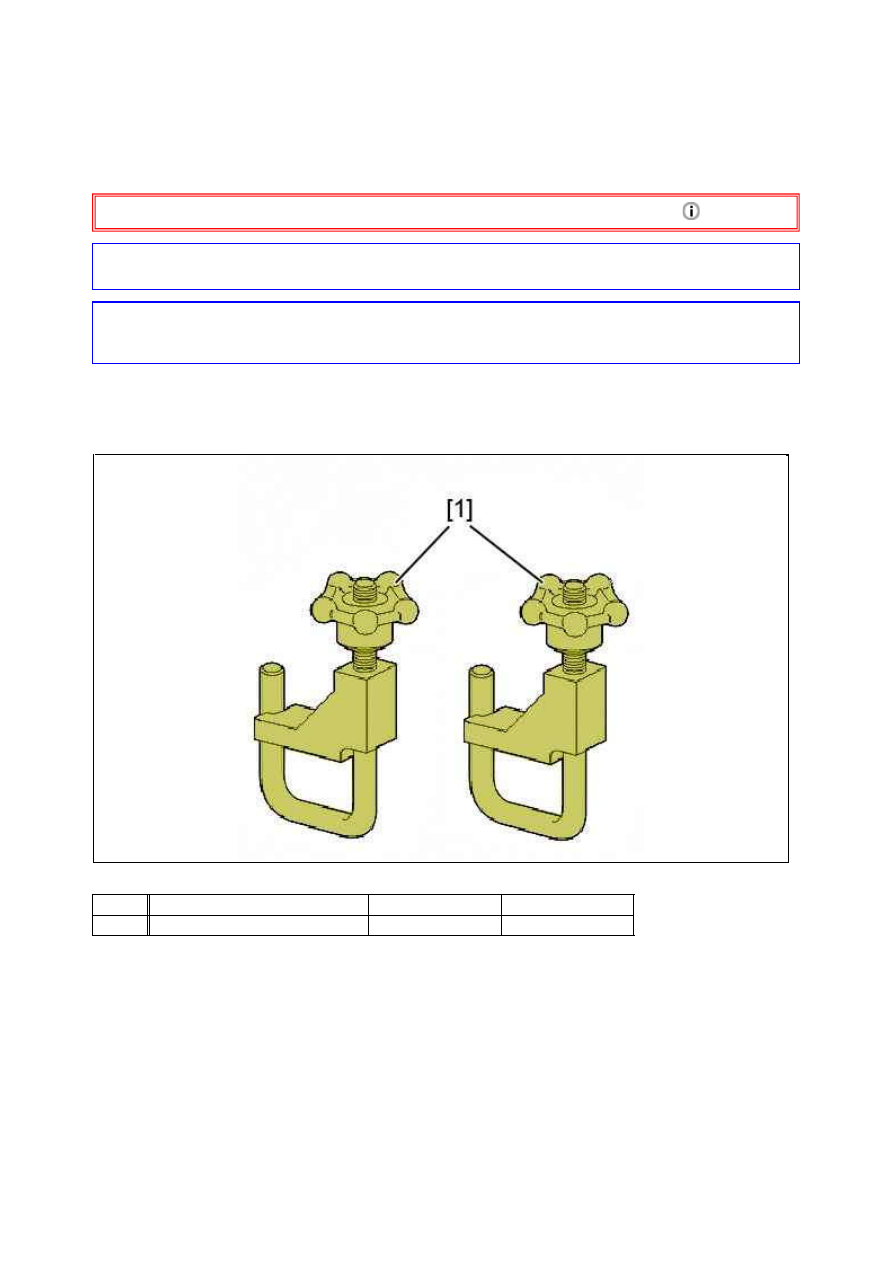

Рисунок : E5AP2XND

М етка  Обозначение

Номер (реферанс)   Номер (реферанс)

[1]

Комплект из 2 зажимов шлангов  4153­T

(­).1512

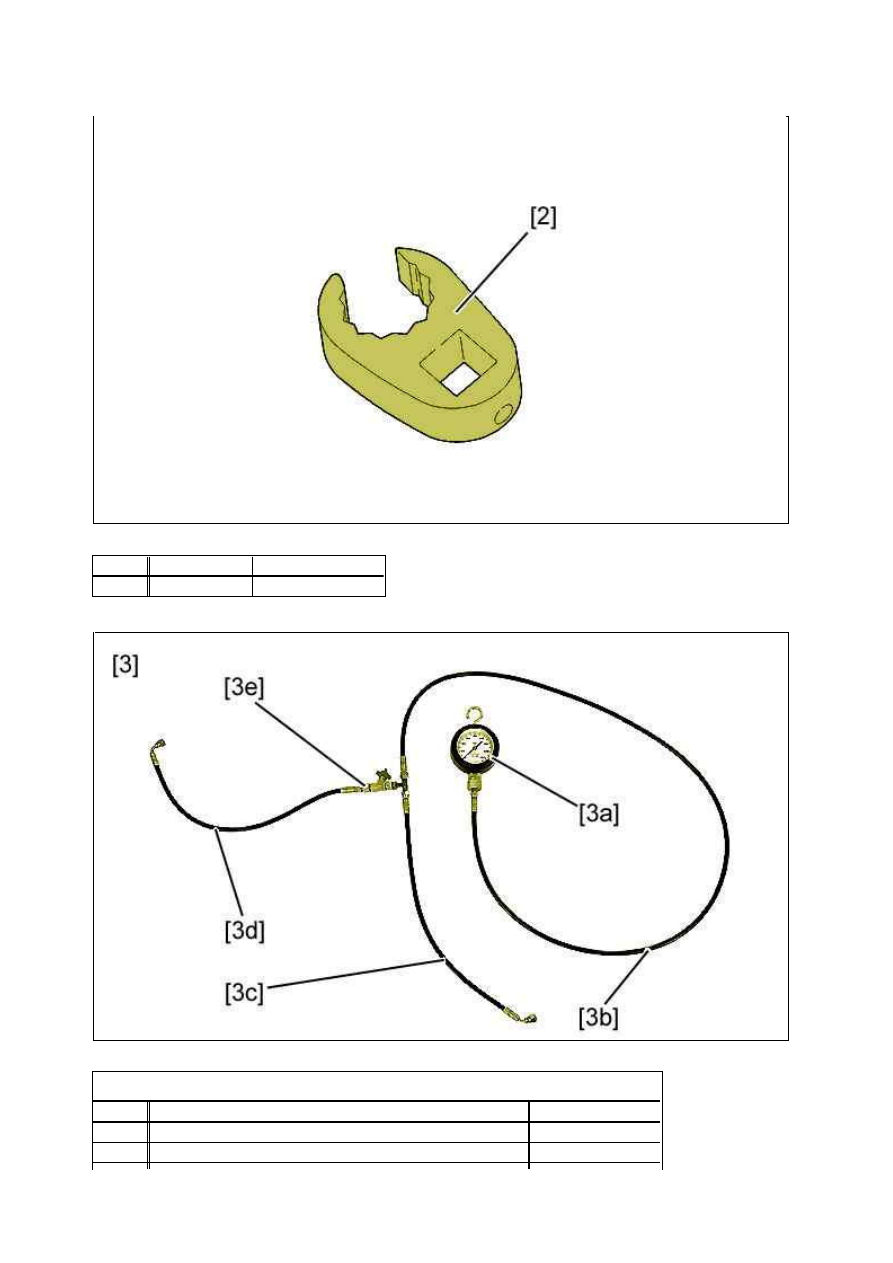

Рисунок : E5AP2Z7D

М етка  Обозначение  Номер (реферанс)
[2]

трубный ключ  Тип FACOM 18.17

Рисунок : E5AP2PKD

Набор для контроля давлений в усилителе рулевого управления [3]

М етка  Обозначение

Номер (реферанс)

[3a]

[/] манометр

(­).0710­AZ

[3b]

Ш ланг для проверки с помощью манометра с краном

(­).0710­B1
