Peugeot Partner (B9). Руководство - часть 392

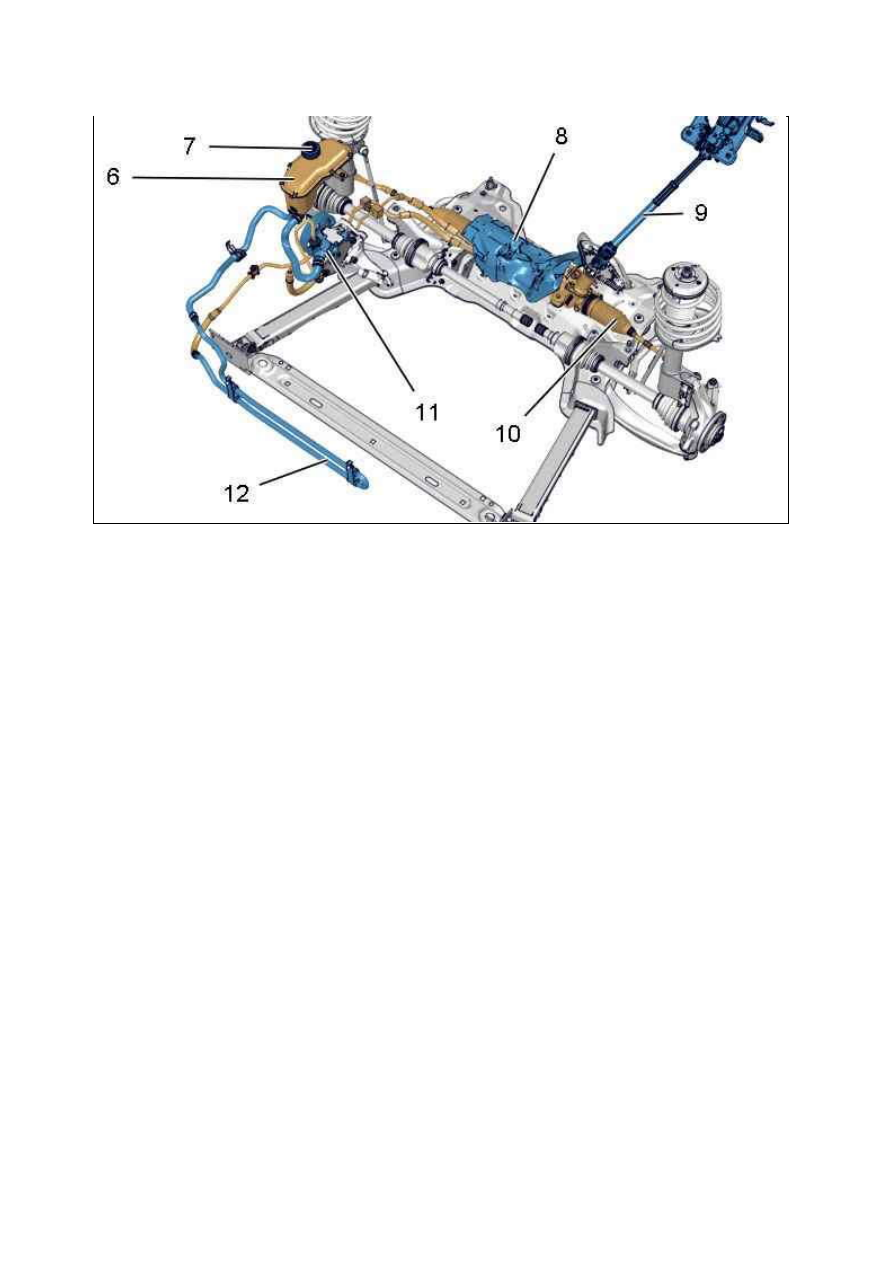

(6) Бачок рулевого управления с усилителем.
(7) Пробка .
(8) Теплозащитного экрана.
(9) Рулевая колонка.
(10) Рулевой механизм со встроенным силовым цилиндром.
(11) Насос рулевого усилителя.
(12) Трубка радиатора рулевого усилителя.
Насос рулевого усилителя закреплен на опоре и приводится ремнем привода навесного оборудования .
Давление насоса рулевого усилителя, поддерживаемое регулятором : 102,5 ­ 3,5 бар.
Диаметр шкива насоса рулевого усилителя : 129 мм .
Вместимость контура усилителя рулевого управления : 1,8 литров.
Рекомендованная рабочая жидкость рулевого усилителя : TOTAL AT42.

1.3. С насосом, приводимым ремнем привода навесного оборудования (двигатель
TU5JP4)

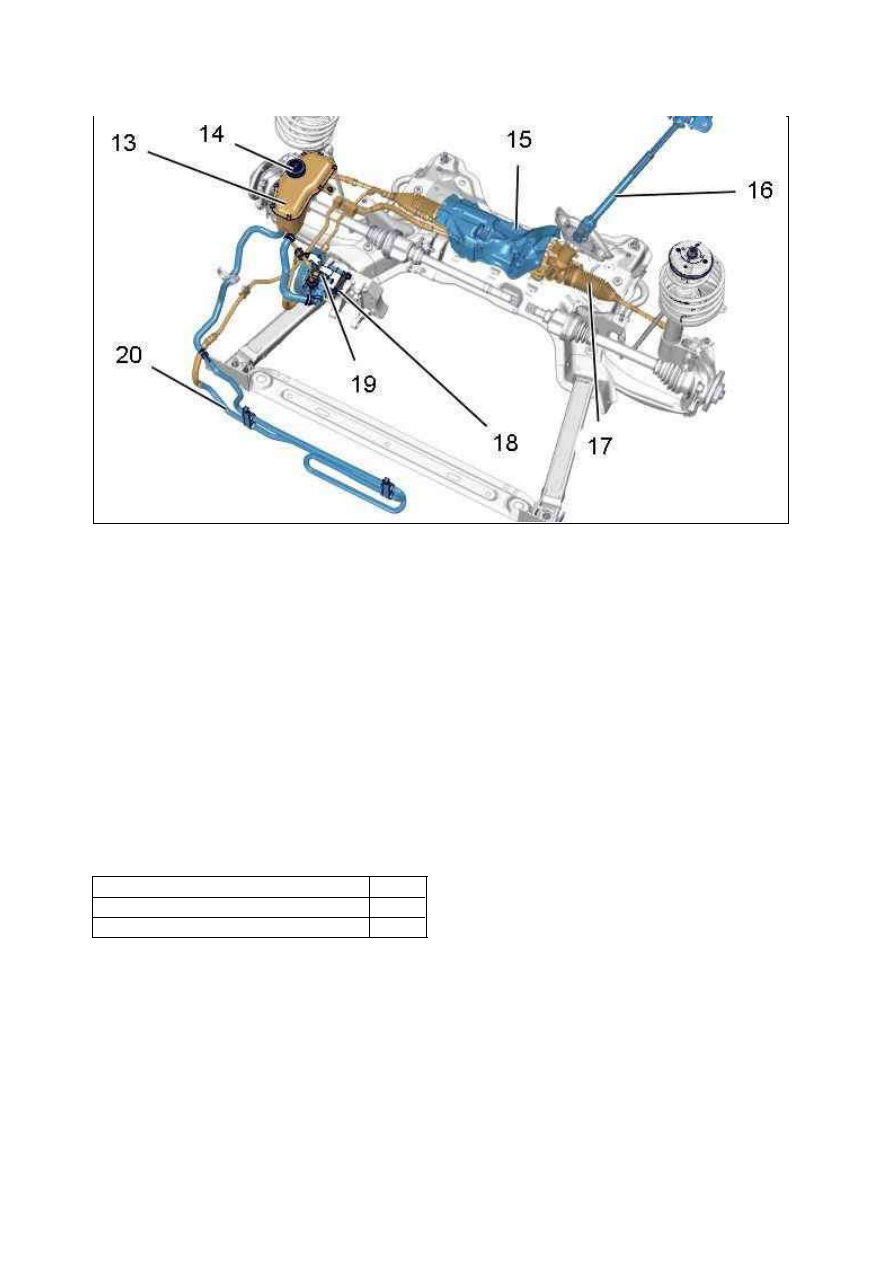

Рисунок : B3EM096D

(13) Бачок рулевого управления с усилителем.
(14) Пробка .
(15) Теплозащитного экрана.
(16) Рулевая колонка.
(17) Рулевой механизм со встроенным силовым цилиндром.
(18) Насос рулевого усилителя.
(19) Маноконтакт.
(20) Трубка радиатора рулевого усилителя.
Насос рулевого усилителя закреплен на опоре и приводится ремнем привода навесного оборудования .
Давление насоса рулевого усилителя, поддерживаемое регулятором : 102,5 ­ 3,5 бар.
Диаметр шкива насоса рулевого усилителя : 140 мм .
Вместимость контура усилителя рулевого управления : 1,8 литров.
Рекомендованная рабочая жидкость рулевого усилителя : TOTAL AT42.

2. Рулевой механизм

Механизм рулевого усилителя с встроенным гидроцилиндром.
Рулевой механизм крепится на переднем подрамнике двумя шпильками.
Между рулевым механизмом и подрамником имеются два клина, препятсвующие скольжению.

Рисунок : B3EM0A0D

Ход рейки (мм)

2 x 74

Понижающее передаточное отношение  1/51,27
Число оборотов рулевого колеса

2,89

М ОМ ЕНТЫ ЗАТЯЖК И : У СИЛИТЕЛЬ РУ ЛЕВОГО У ПРАВЛЕНИЯ

1. Рулевая колонка

2. Рулевой механизм

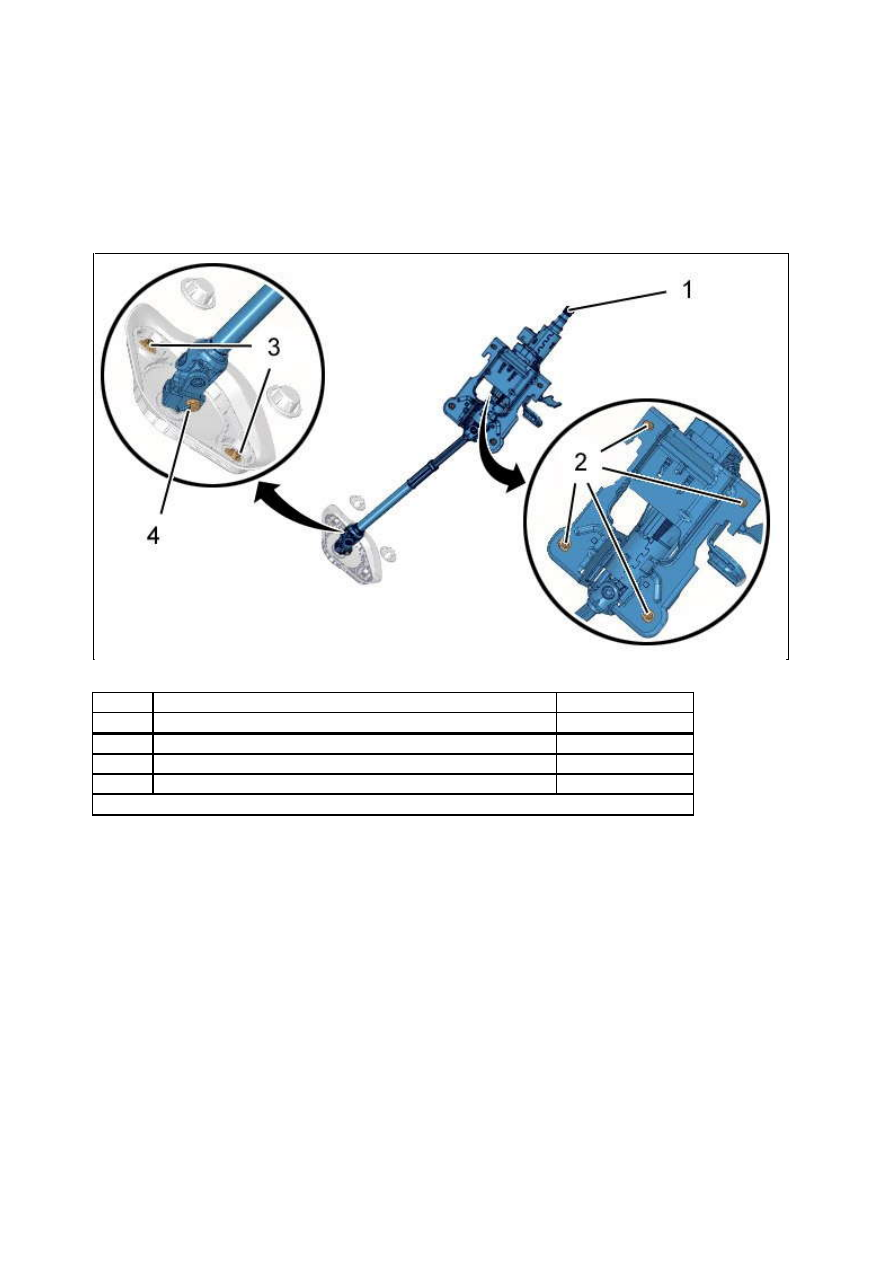

Рисунок : B3EB057D

М етка  Обозначение

М омент затяжки

(1)

Болт рулевого колеса(* )

3,3 дН.м

(2)

Болты крепления рулевой колонки к опоре

2 дН.м

(3)

Гайки крепления шарнира рулевой колонки

0,5 дН.м

(4)

Болт крепления рулевой колонки к рулевому механизму

2 дН.м

(* )В случае повторного использования болта обработать болт контрящим составом "Локтит"

3. У силение рулевого управления(У зел электронасоса усилителя рулевого
управления)

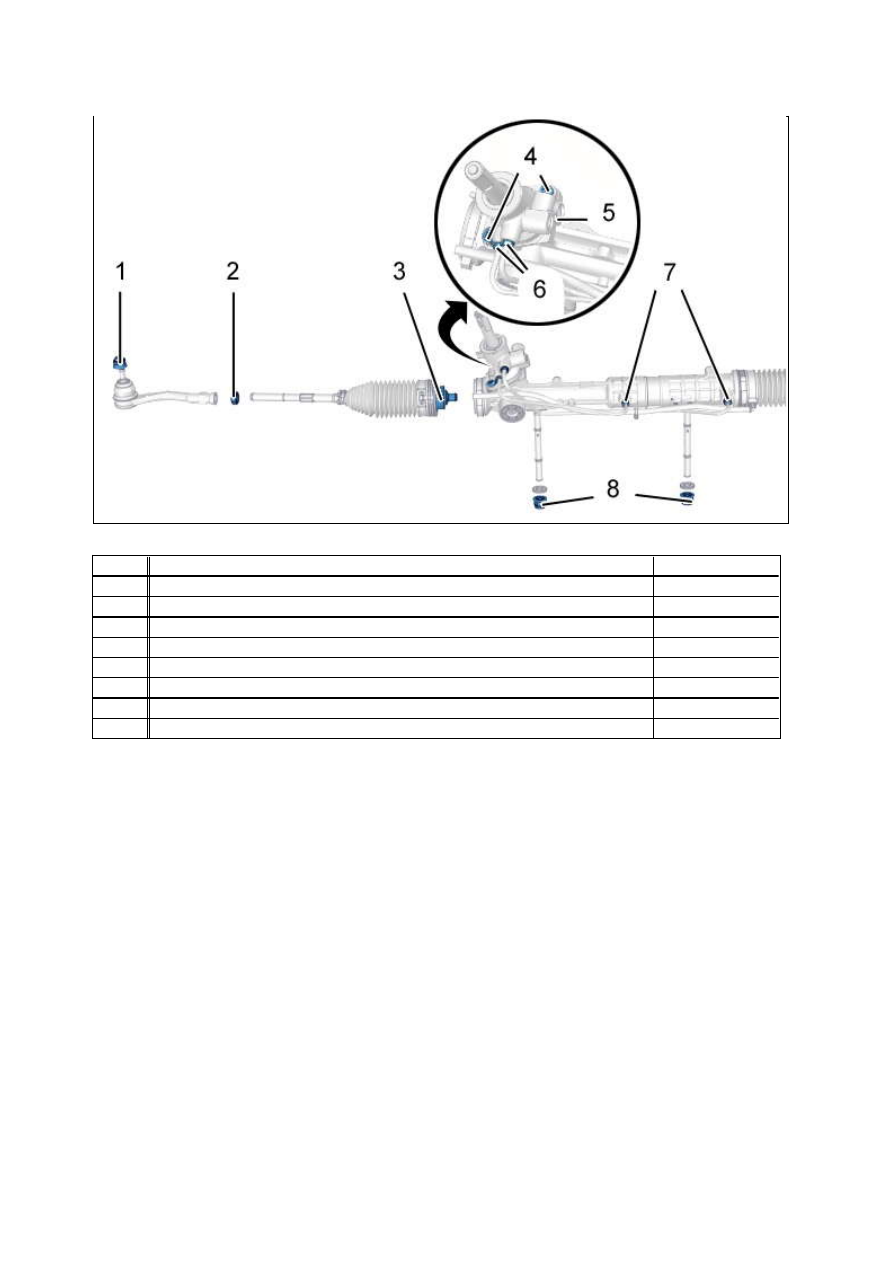

Рисунок : B3EB058D

М етка  Обозначение

М омент затяжки

(1)

Гайка рулевого наконечника

4,5 дН.м

(2)

Контргайка регулировки рулевой тяги

7,5 дН.м

(3)

Крепление рулевой тяги к рейке

7 дН.м

(4)

Крепление распределительного клапана на рулевом механизме

2 дН.м

(5)

Крепление планки трубок к распределителю усилителя рулевого управления  1,9 дН.м

(6)

Ш туцер гидравлической трубки на клапане

0,8 дН.м

(7)

Соединение гидравлической трубки с рабочим цилиндром

0,8 дН.м

(8)

Крепление рулевого механизма на подрамнике

10 дН.м
