Peugeot Partner (B9). Руководство - часть 324

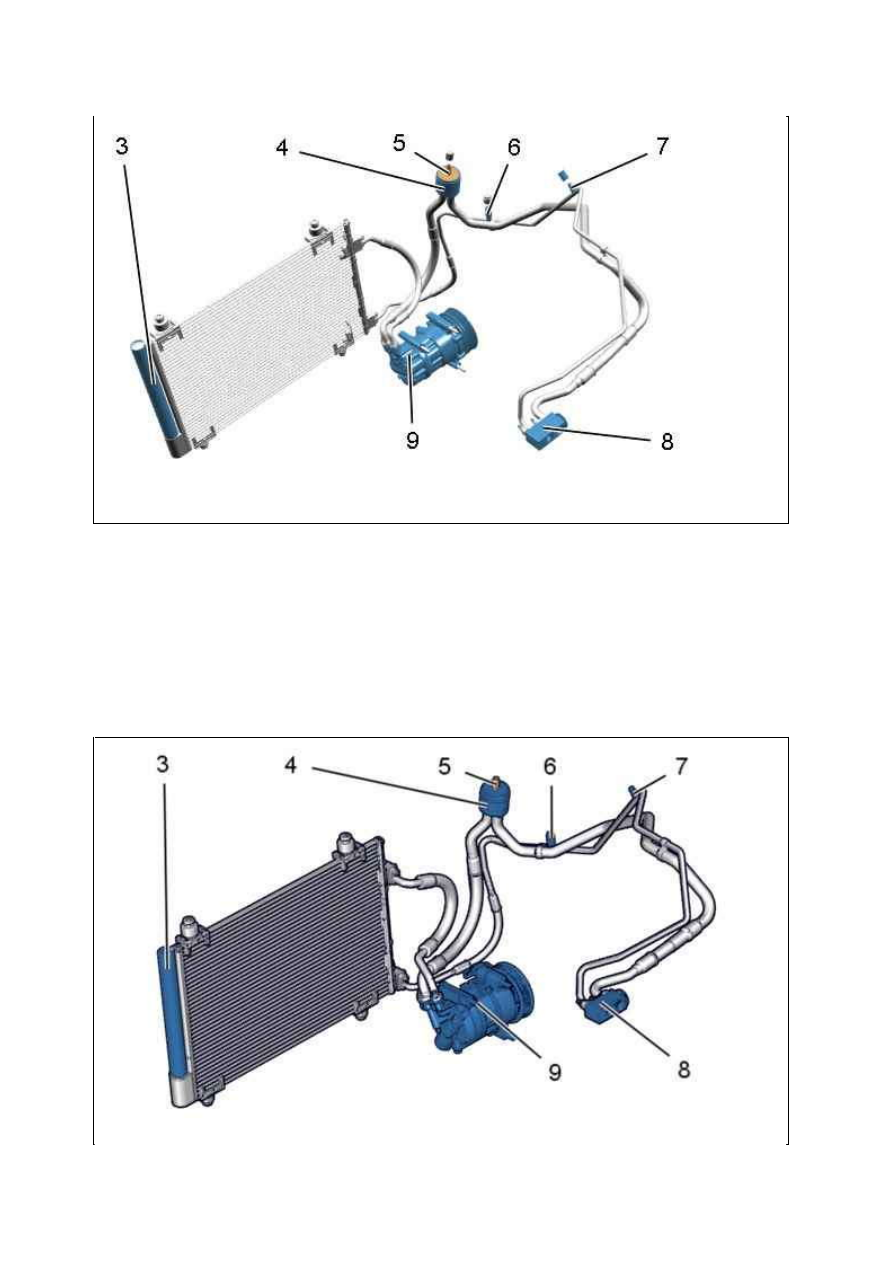

(3) фильтрующий и осушающий элемент.
(4) пробка для заправки.
(5) клапан низкого давления.
(6) клапан высокого давления.
(7) реле давления.
(8) редуктор.
(9) компрессор кондиционера воздуха.

2.2. Двигателя EP6C

Рисунок : C5HM0C6D

Рисунок : C5HB013D

18.01.2012

(3) фильтрующий и осушающий элемент.
(4) пробка для заправки.
(5) клапан низкого давления.
(6) клапан высокого давления.
(7) реле давления.
(8) редуктор.
(9) компрессор кондиционера воздуха.

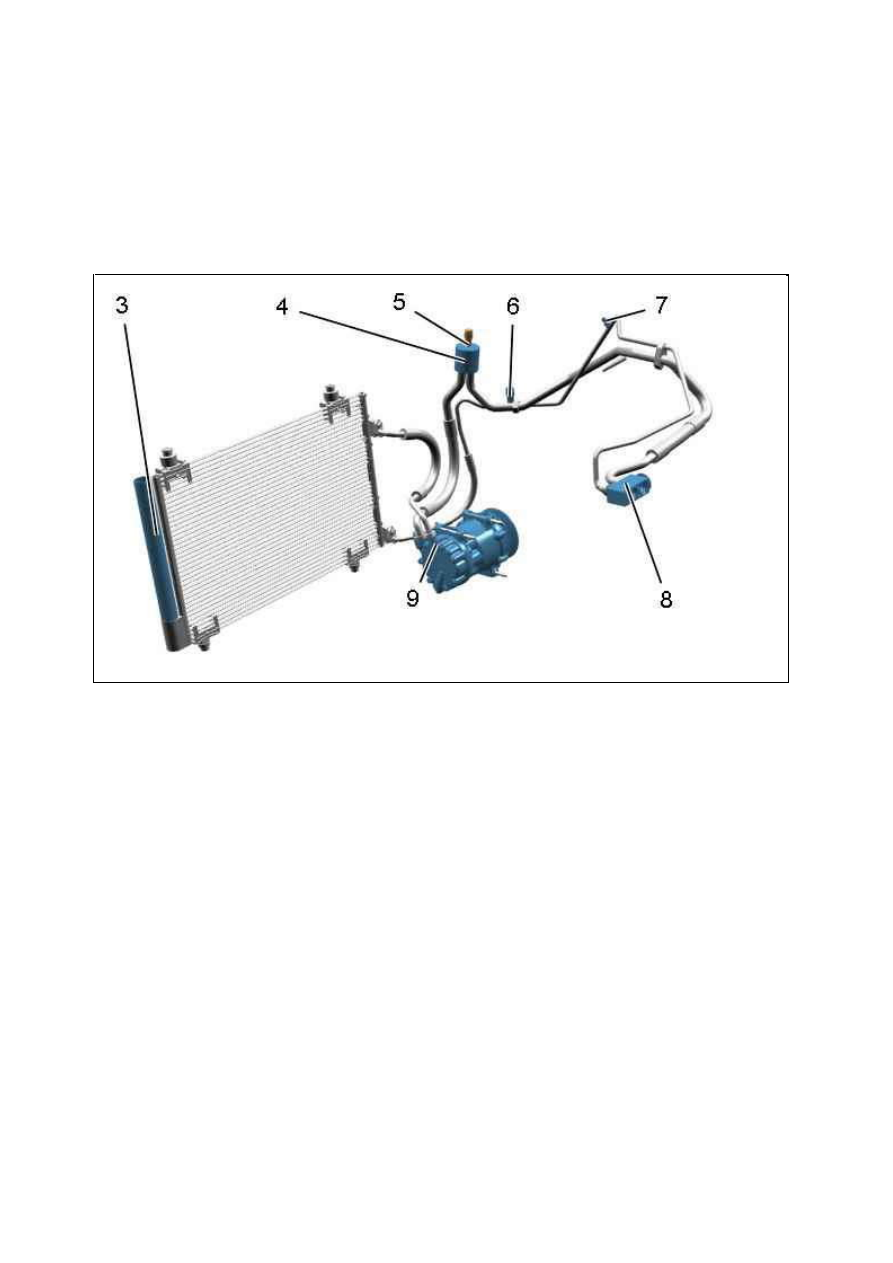

2.3. Двигателя DV6

(3) фильтрующий и осушающий элемент.
(4) пробка для заправки.
(5) клапан низкого давления.
(6) клапан высокого давления.
(7) реле давления.
(8) редуктор.
(9) компрессор кондиционера воздуха.

Рисунок : C5HM0C7D

18.01.2012

М ОМ ЕНТЫ ЗАТЯЖК И : ЭЛЕМ ЕНТЫ СИСТЕМ Ы К ОНДИЦИОНИРОВАНИЯ

ВОЗДУ ХА

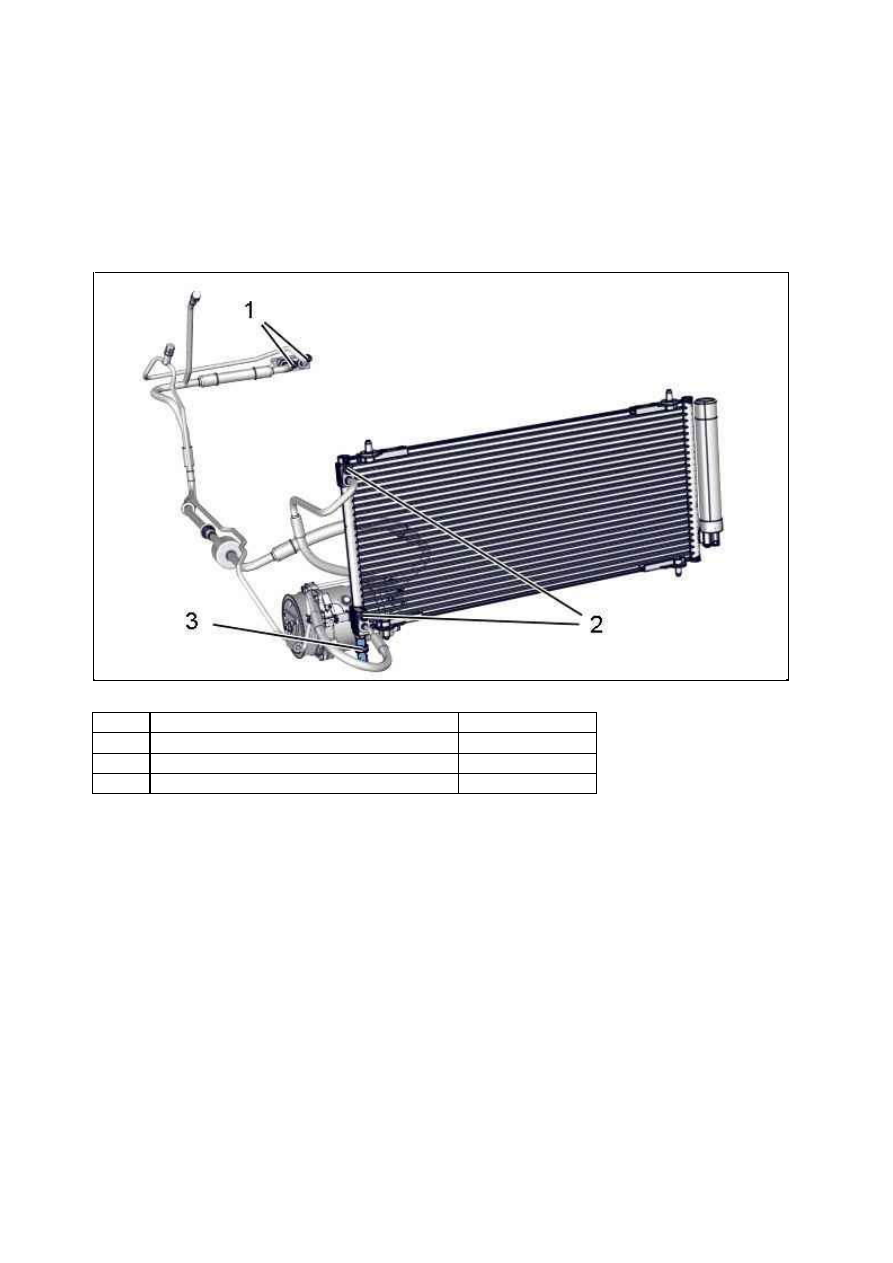

1. К онтур охлаждения

2. К омпрессор кондиционера

Рисунок : C5HM09QD

М етки  Обозначение

М оменты затяжки

(1)

Трубка для жидкого хладагента / Редуктор

0,7 дН.м

(2)

Трубка для жидкого хладагента / Конденсатор  0,7 дН.м

(3)

реле давления

0,7 дН.м

18.01.2012

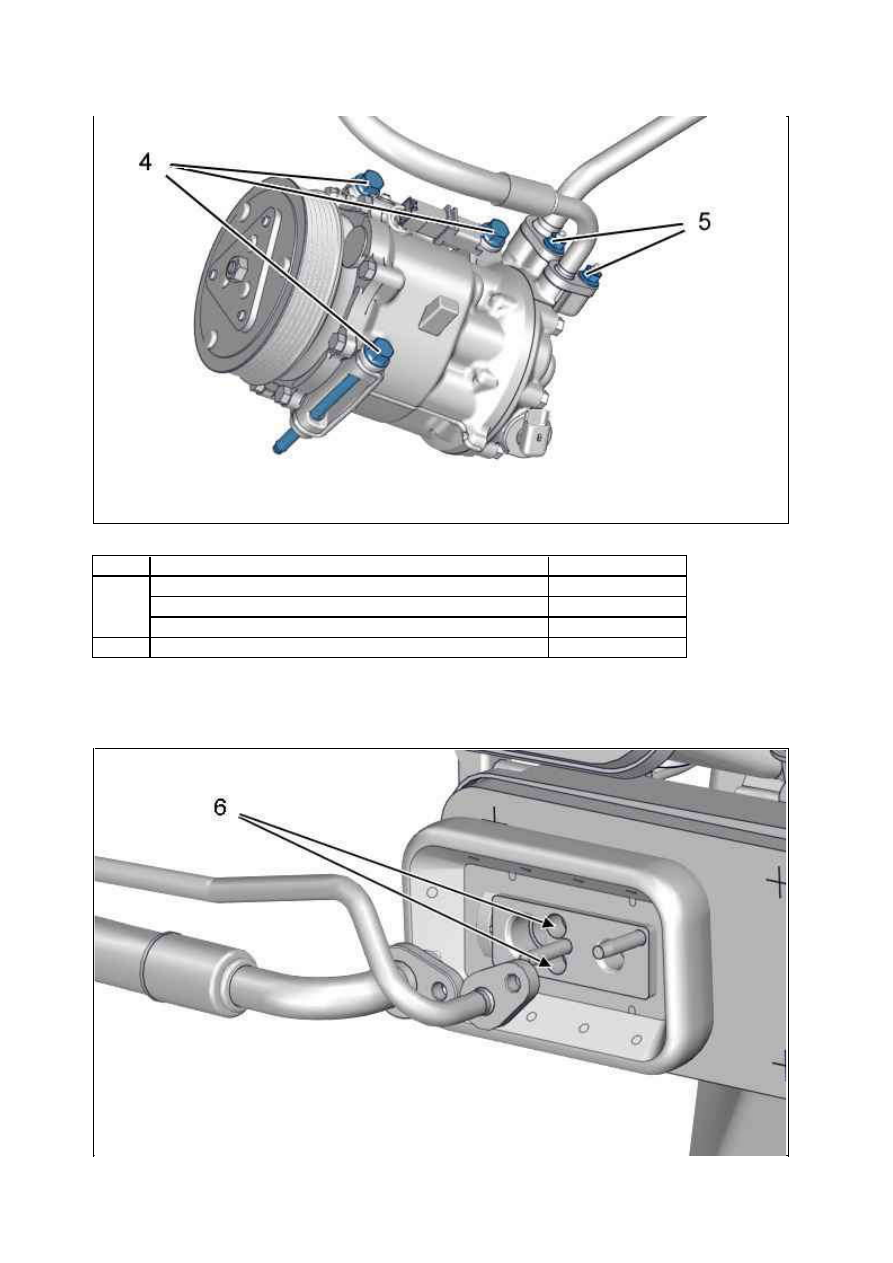

3. Редуктор кондиционера воздуха

Рисунок : C5HM09RD

М етки  Обозначение

М оменты затяжки

(4)

Компрессор кондиционера SD6C12 (двигатель TU5JP4)

2,4 дН.м

Компрессор кондиционера SD7C16 (двигатель DV6)

2,5 дН.м

Компрессор кондиционера 5SEL12 (двигатель EP6)

2,4 дН.м

(5)

Трубка для жидкого хладагента / Компрессор кондиционера  0,7 дН.м

18.01.2012
