Peugeot Partner (B9). Руководство - часть 315

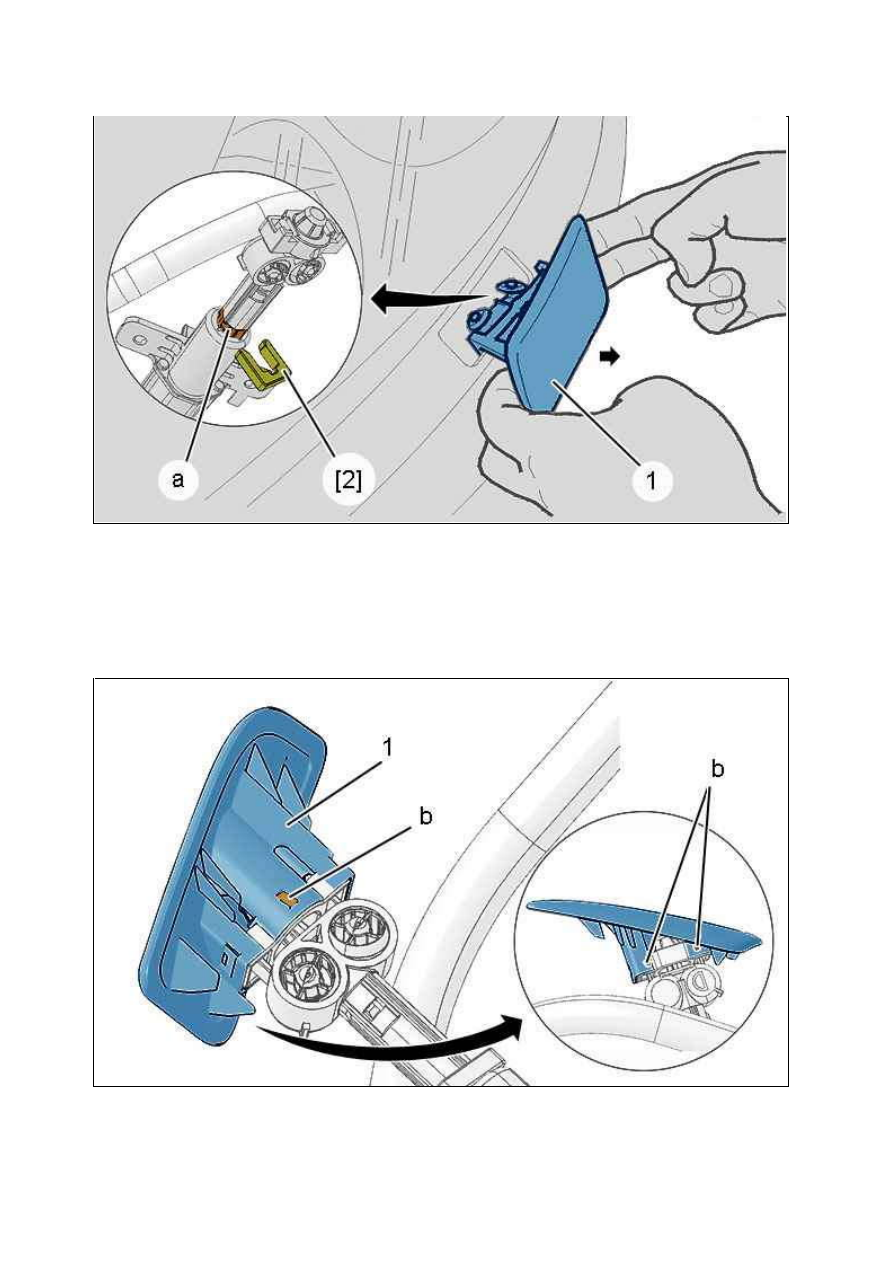

Потянуть на себя за накладку (1).
Установите приспособление [2] в канавку силового цилиндра жиклёра стеклоомывателя (в зоне "a"),
осторожно отпустите гидроцилиндр жиклёра стеклоомывателя .

ПРИМ ЕЧАНИЕ : Защитить контур гнезда омывателя фар ; С помощью клейкой ленты .

Открепить накладку (1) ( в "b") ; С помощью маленькой отвертки.
Снять декоративную накладку (1).

Рисунок : C5EP057D

Рисунок : C5DP09FD

18.01.2012

2.2. Жиклёры омывателя фар

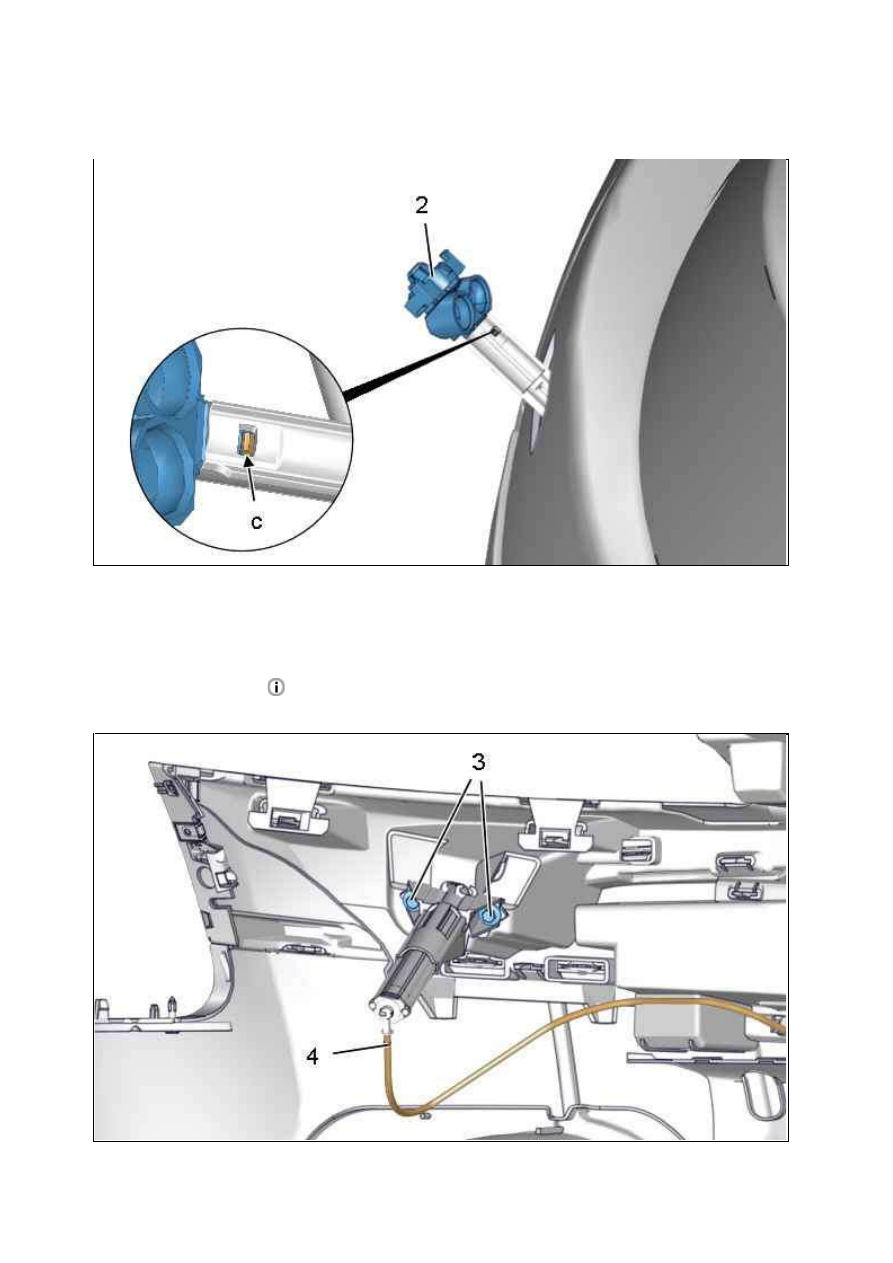

Отделите крепления в зоне "c"; чтобы освободить узел жиклёры/омыватель фар (2), потяните за него ; С
помощью маленькой отвертки.
Снимите узел в сборе жиклеров/омывателя фар (2).

2.3. Омыватель фар

Снять передний бампер

.

Рисунок : C5DM06AD

Рисунок : C5DM06BD

18.01.2012

Отсоедините трубку (4).
Отвернуть болты (3).

Снять омыватель фар (5).

3. У становка

3.1. Омыватель фар

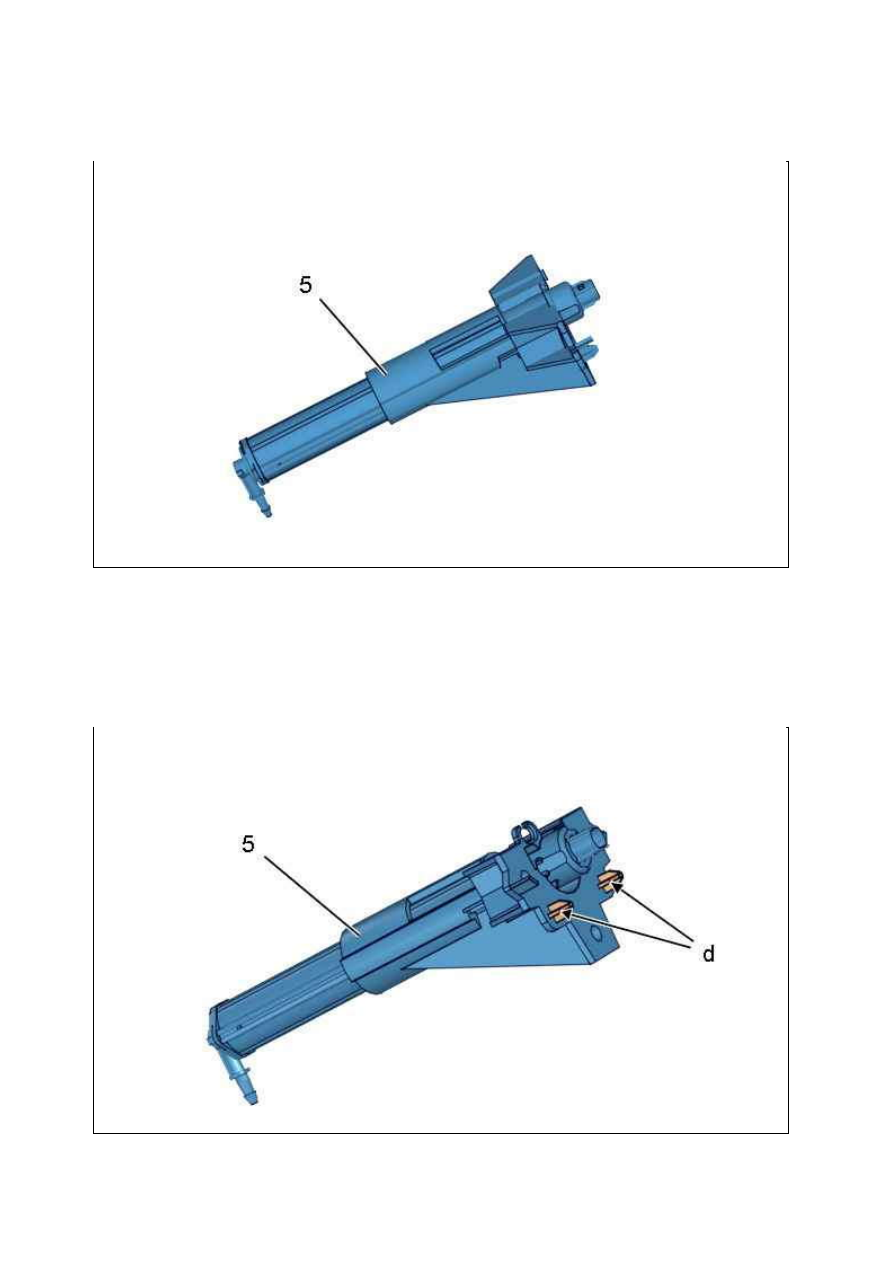

Рисунок : C5DM055D

Рисунок : C5DM056D

18.01.2012

Установите :



Омыватель фар (5) ; С помощью ( в "d")



болтов (3) ; Затяните моментом 0,8 ± 0,2 дН.м

Подсоедините шланг (4).

У становите на место передний бампер

.

Продолжайте операцию установки.

3.2. Жиклёры омывателя фар

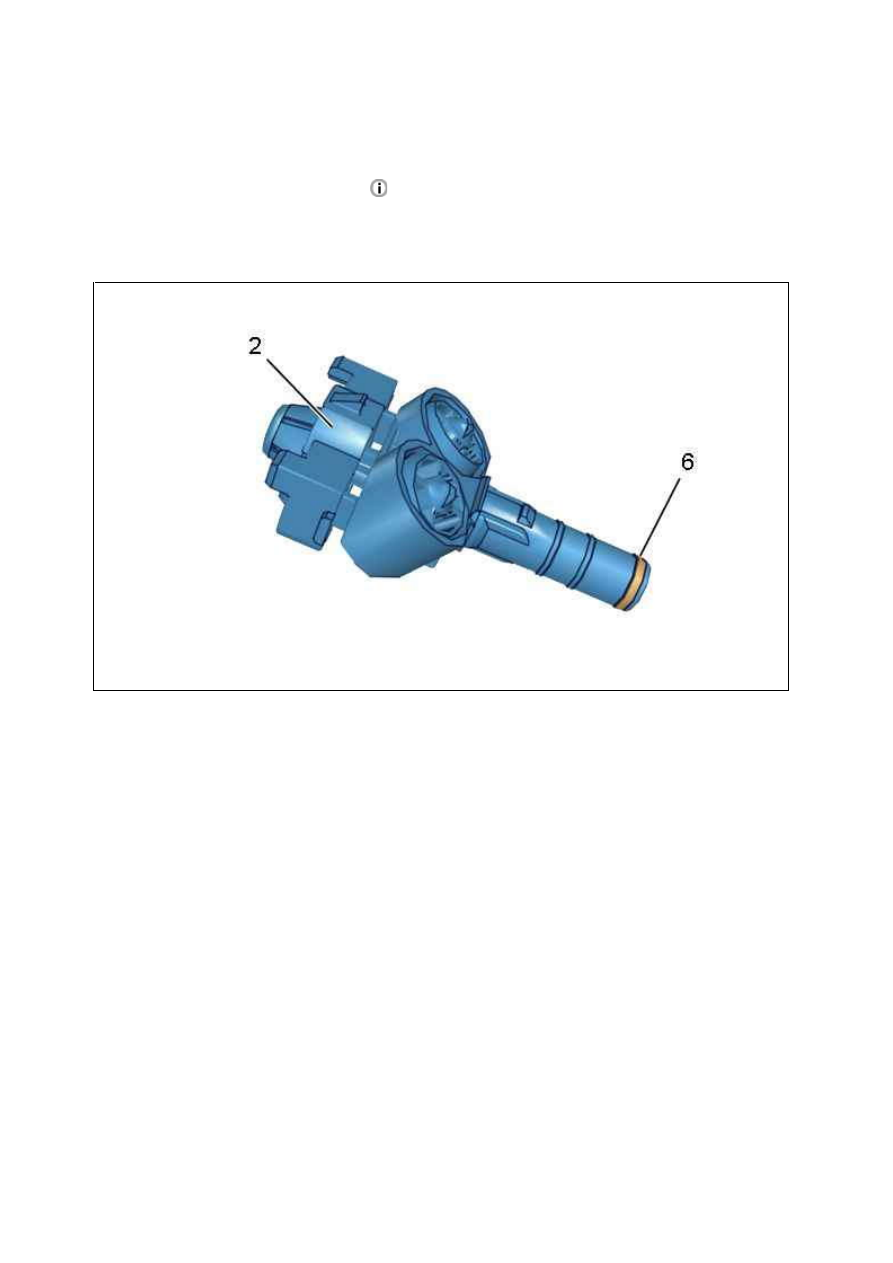

Проверьте состояние уплотнения (6).

Рисунок : C5DM057D

18.01.2012
